Hướng dẫn lựa chọn rơ le sậy: Thông số kỹ thuật, so sánh hiệu suất và cân nhắc thiết kế (2026)

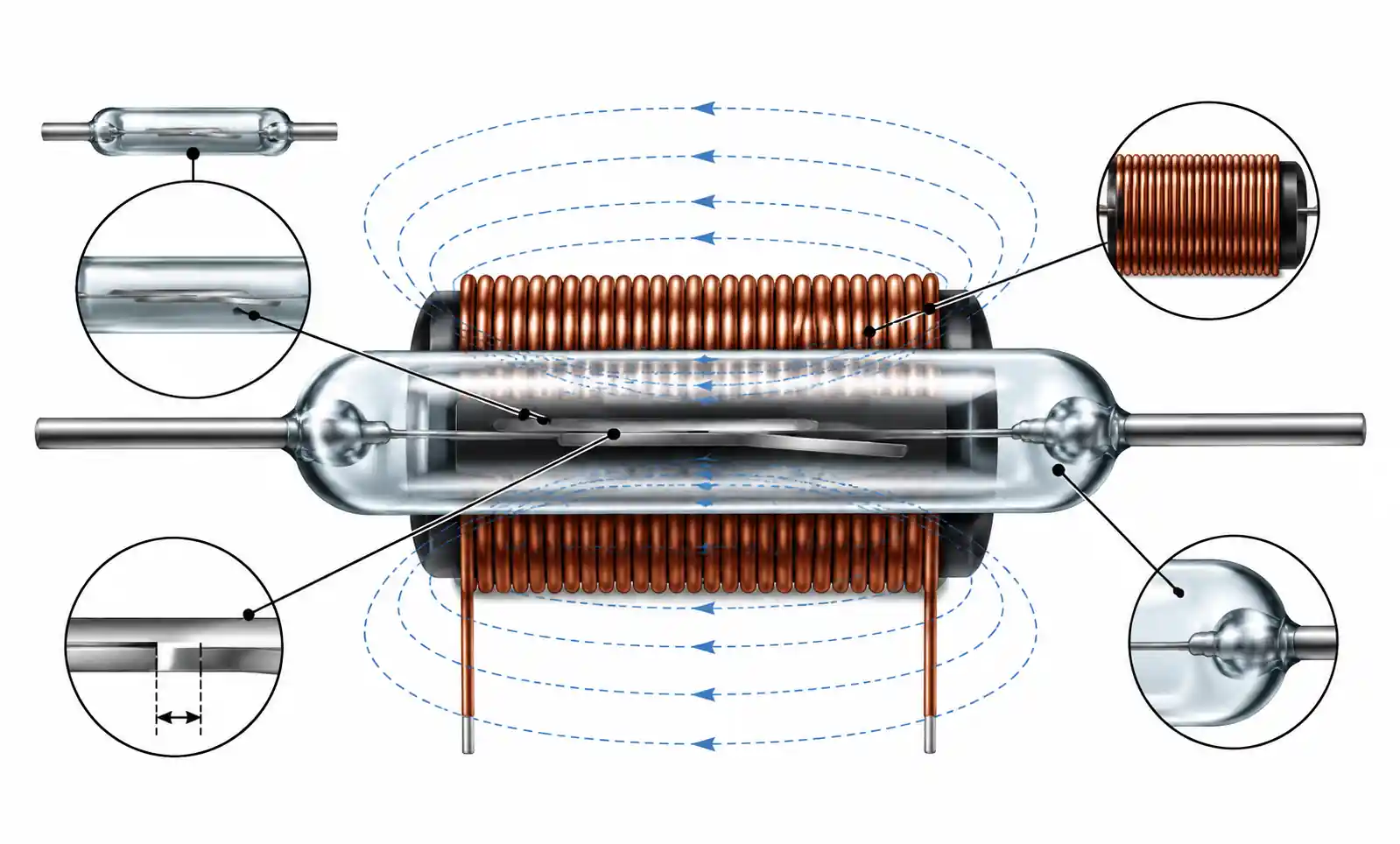

Rơle sậy cho phép bạn chuyển đổi nhanh, cách ly điện thực sự và niêm phong kín trong một gói. Đối với đo lường chính xác, ATE và thiết bị y tế, chúng rất khó bị đánh bại. Nhưng bạn phải có thông số kỹ thuật phù hợp — điện trở tiếp xúc, thời gian hoạt động và truyền động cuộn dây đều quan trọng. Đây là những gì các kỹ sư thực sự cần biết trước khi chỉ định một.
Mục lục
- [Các thông số kỹ thuật chính] (#key-thông số kỹ thuật)
- [Cách chọn rơ le sậy phù hợp] (#how để chọn)
- [Reed Relay vs Alternatives] (#vs-lựa chọn thay thế)
- [Lựa chọn theo ứng dụng] (#selection theo ứng dụng)
- [Cân nhắc thiết kế và cạm bẫy phổ biến] (#design-Cân nhắc)
- [Chuỗi cung ứng và tìm nguồn cung ứng] (chuỗi #supply)
- Câu hỏi thường gặp
- Kết luận
Các thông số kỹ thuật chính
Chuyển đổi điện áp và dòng điện: Xếp hạng phụ thuộc lẫn nhau. Rơle 200V / 0.5A không thể chuyển đổi 200V ở 1A một cách an toàn — đó là tổng công suất. Tải cảm ứng tạo ra voltage tăng đột biến 2-3× nguồn cung cấp, do đó giảm hoặc thêm triệt tiêu. Tải điện dung tạo ra dòng khởi động có thể hàn các tiếp điểm nếu nó vượt quá định mức dòng điện.
Điện trở tiếp xúc: Thường là 50-200mΩ ban đầu, tăng lên 500mΩ khi hết tuổi thọ. Trong các mạch tương tự chính xác, ngay cả 100mΩ cũng tạo ra lỗi bù (I × Rc). Điện trở trôi theo nhiệt độ và chu kỳ chuyển mạch. Đối với các ứng dụng quan trọng, mạ rhodium hoặc ruthenium giữ điện trở ổn định lâu hơn vàng.

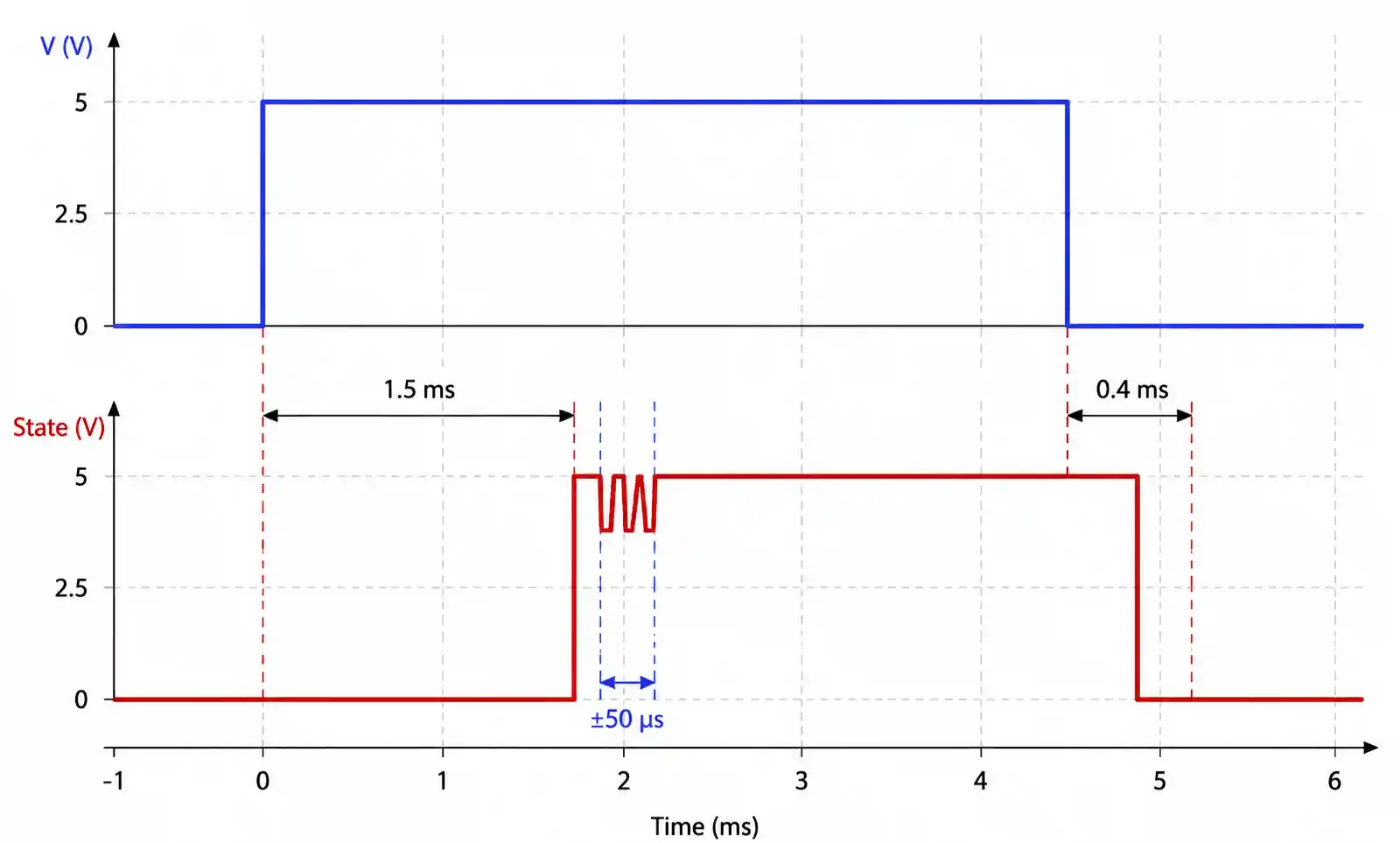

Thời gian hoạt động và phát hành: Thời gian hoạt động chạy 0,5-2ms; Thời gian phát hành 0,2-0,5ms. Thời gian hoạt động thay đổi ±20% giữa các đơn vị và tăng lên ở điện áp cuộn dây thấp hơn. Nếu bạn đang xây dựng ma trận chuyển mạch cho ATE, thì sự lệch thời gian giữa nhiều rơle rất quan trọng.
Công suất và điện áp cuộn dây: Mức tiêu thụ cuộn dây dao động 150-500mW. Rơle công suất thấp (<200mW) có thể chạy từ trình điều khiển cấp logic; Công suất cao hơn cần trình điều khiển chuyên dụng. Hầu hết các rơle hoạt động ở 70-110% điện áp danh định, nhưng thời gian hoạt động kéo dài ở mức thấp.
Tuổi thọ cơ học và điện: Tuổi thọ cơ học là 100M-1B chu kỳ không tải. Tuổi thọ điện giảm xuống 100K-10M chu kỳ tùy thuộc vào loại tải. Tải cảm ứng cắt giảm tuổi thọ 10-100× so với điện trở ở cùng điện áp / dòng điện. Luôn kiểm tra đường cong tuổi thọ tải của nhà sản xuất.
Cách chọn rơ le sậy phù hợp
Bắt đầu với các đặc tính tải: DC hoặc AC, điện trở / cảm ứng / điện dung, điện áp, dòng điện, tần số chuyển mạch.
Đối với phép đo chính xác (, bộ ghi dữ liệu), hãy ưu tiên điện trở tiếp xúc thấp (<100mΩ) và EMF nhiệt thấp (<5μV). Đối với chuyển mạch điện áp cao, hãy tập trung vào điện trở cách điện (>10¹⁰Ω) và điện áp chịu được điện môi. Đối với các ứng dụng tốc độ cao, thời gian hoạt động và điện dung tiếp xúc là quan trọng nhất.
Yếu tố môi trường: Rơle tiêu chuẩn chạy -40 ° C đến + 85 ° C; các cấp công nghiệp lên đến + 125 °C. Ở nhiệt độ cao, điện trở cuộn dây tăng lên (giảm dòng truyền động) và điện trở tiếp xúc tăng lên. Đối với môi trường sốc / rung, hãy tìm cấu trúc gói được gia cố và độ nảy tiếp xúc được chỉ định.
Reed Relay vs Các lựa chọn thay thế
| Tham số | Rơ le sậy | Rơ le cơ điện | Rơle trạng thái rắn (SSR) | Bộ chuyển mạch MOSFET |
|---|---|---|---|---|
| Tốc độ chuyển đổi | 0,5-2 mili giây | 5-15 mili giây | 0,1-1ms (không chéo) | <1μs |
| Công suất tiêu thụ | 150-500mW | 200-1000mW | Zero (điều khiển) | Zero (tĩnh) |
| Chi phí (tương đối) | Trung bình | Thấp | Cao | Thấp-Trung bình |
Rơle sậy nằm giữa cơ điện và trạng thái rắn. Chúng cung cấp cho bạn khả năng cách ly thực sự (không rò rỉ) với khả năng chuyển mạch nhanh hơn so với rơle truyền thống. Đối với điện trở tiếp xúc thấp và cách ly điện thực sự, chúng thường là lựa chọn thiết thực duy nhất.

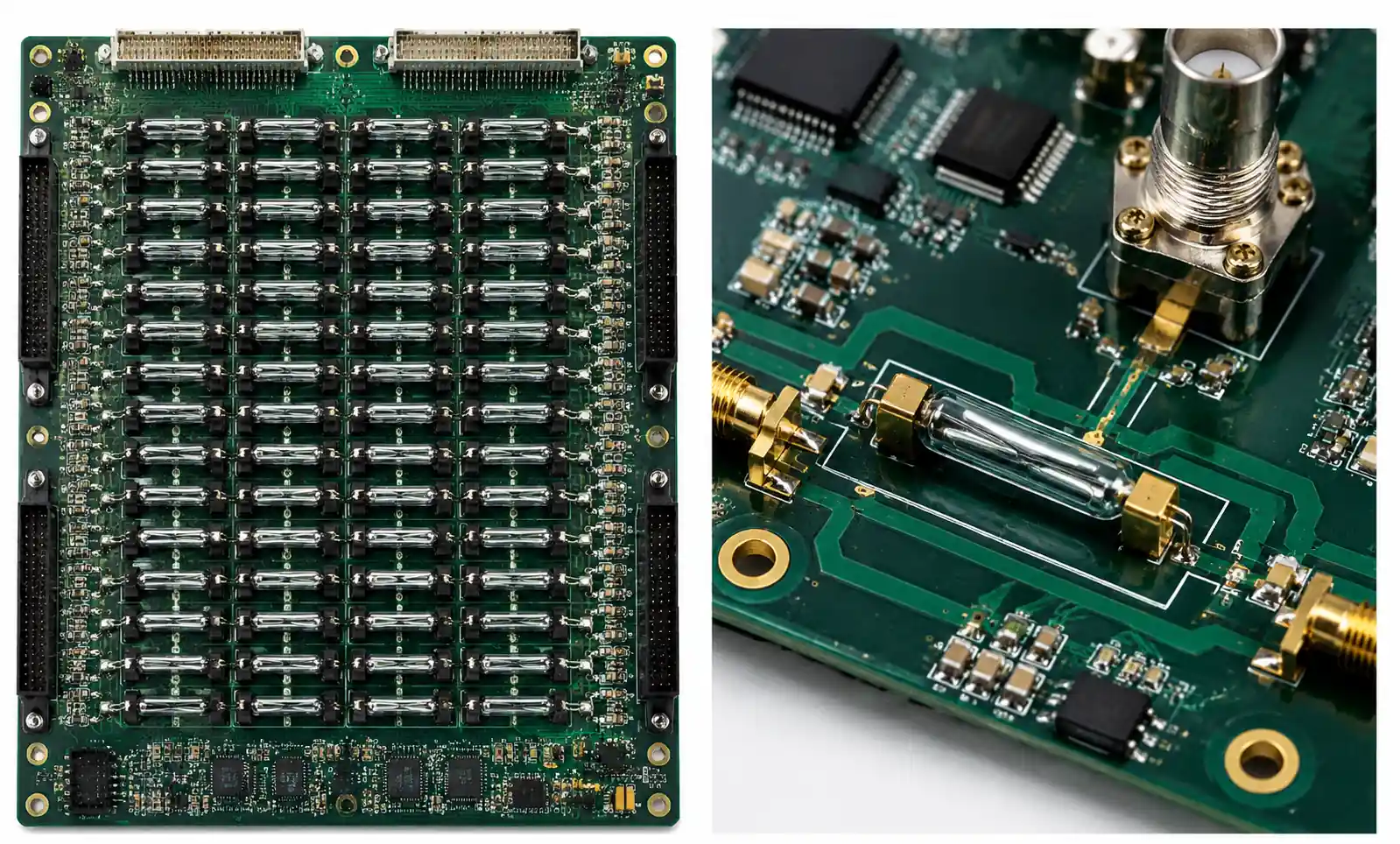

Lựa chọn theo ứng dụng
| Ứng dụng | Chuyển mạch Voltage | Chuyển đổi hiện tại | Ưu tiên điện trở tiếp xúc | Ưu tiên thời gian hoạt động | Tiêu chí chính |
|---|---|---|---|---|---|
| /DAQ chính xác | 30-100V | 10-100mA | Tới hạn (<100mΩ) | Trung bình | EMF nhiệt thấp, Rc ổn định |
| Ma trận chuyển mạch ATE | 50-150V | 100mA-1A | Trung bình | Nghiêm trọng (<1ms) | Tuổi thọ chu kỳ cao, công suất cuộn dây thấp |
| Đo điện áp cao | 200-300V | 10-50mA | Thấp | Thấp | Khả năng cách điện cao |
| Định tuyến tín hiệu RF | 10-50V | 10-100mA | Trung bình | Nghiêm trọng (<0,5ms) | Điện dung thấp (<0,5pF) |
| Cách ly thiết bị y tế | 30-100V | 10-500mA | Trung bình | Trung bình | Chứng nhận y tế, niêm phong |
| Điều khiển công nghiệp | 100-250V | 500mA-3A | Thấp | Trung bình | Phạm vi nhiệt độ rộng, chắc chắn |
Các ứng dụng khác nhau yêu cầu các ưu tiên khác nhau. Phép đo chính xác không thể chịu được điện trở tiếp xúc 100mΩ — độ lệch 10μV ở 100mA quan trọng ở mức microvolt. Các hệ thống ATE chuyển đổi hàng nghìn kết nối mỗi giây cần tốc độ và tuổi thọ chu kỳ trên hết. Các ứng dụng điện áp cao quan tâm nhiều hơn đến cách điện và độ bền điện môi hơn là điện trở tiếp xúc.
Cân nhắc thiết kế và những cạm bẫy phổ biến
Ổ đĩa cuộn dây: Không bao giờ điều khiển cuộn dây rơ le sậy trực tiếp từ GPIO. Ngay cả rơle 200mW cũng tiêu thụ 40-100mA ở 5V — vượt quá giới hạn GPIO thông thường. Sử dụng công tắc MOSFET hoặc BJT. Bao gồm một diode flyback (1N4148) trên cuộn dây để kẹp giật ngược cảm ứng — nếu không có nó, voltage tăng đột biến có thể chạm vào nguồn cung cấp 10-20×, phá hủy trình điều khiển.
Bảo vệ tiếp xúc: Đối với tải cảm ứng, việc triệt tiêu là bắt buộc. Sử dụng bộ giảm tốc RC (0.1μF + 100Ω) trên các tiếp điểm hoặc biến trở cho tải AC. Kickback cảm ứng có thể vượt quá 1000V mà không cần bảo vệ. Tải điện dung cần giới hạn dòng điện để ngăn chặn hàn khởi động — điện trở nối tiếp hoặc mạch sạc trước. Kiểm tra định mức hiện tại của rơle (thường là 2-5× liên tục).
Bố cục PCB: Duy trì độ rò rỉ / khe hở thích hợp. IEC 60664-1 yêu cầu 3mm để làm việc 300V. Khoảng cách không đủ gây ra hồ quang và sự cố. Tách cuộn dây trở lại (mặt đất ồn ào) khỏi mặt đất tín hiệu. Định tuyến các dấu vết cuộn dây ra khỏi các tín hiệu tương tự nhạy cảm để giảm thiểu EMI.
Thời gian: Tính đến sự thay đổi thời gian hoạt động. Thêm thời gian bảo vệ (2-3× thời gian hoạt động tối đa) trước khi lấy mẫu. Để chuyển đổi ngắt trước khi thực hiện, hãy xác minh rằng rơle đảm bảo thời gian chết (thường là 0.1-0.5ms). Nếu ứng dụng của bạn không thể chịu được đoản mạch tạm thời, hãy chọn rơle được xếp hạng rõ ràng cho BBM.
Chuỗi cung ứng và tìm nguồn cung ứng
Các nhà sản xuất lớn: Pickering Electronics, Coto Technology (Sensata), Standex Electronics, Meder Electronics, Littelfuse. Dự kiến thời gian giao hàng 8-16 tuần cho các lệnh số lượng lớn. Các lựa chọn thay thế của Trung Quốc (Huike, Coto China) cung cấp thời gian giao hàng 4-8 tuần cho các ứng dụng thương mại / công nghiệp.

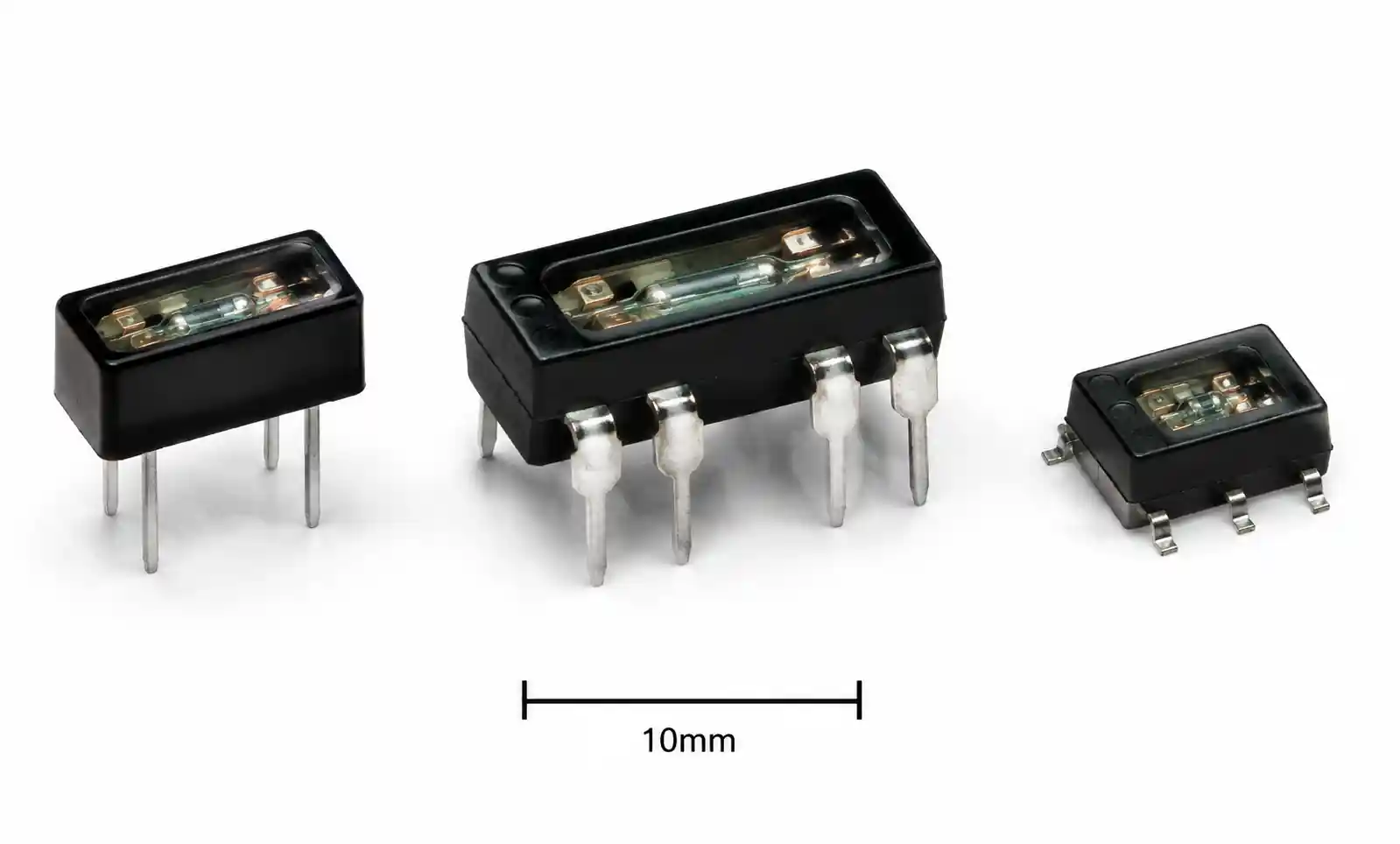

Vòng đời: Vòng đời của rơle sậy thường chạy 10-15 năm, nhưng số bộ phận cụ thể có thể lỗi thời nếu thông báo trước 6-12 tháng. Đối với các sản phẩm được hỗ trợ >5 năm, thiết kế với các gói tiêu chuẩn phổ biến rộng rãi và duy trì chất lượng đa nguồn.
Tối ưu hóa chi phí: Giá dao động từ 5-10×. Các kiểu máy điện áp cao (>200V), dòng điện cao (>1A) hoặc nhanh (<1ms) có giá cao ($5-20+). Đừng chỉ định quá mức. Khối lượng bị ngắt ở mức 100, 500, 1000, 5000 chiếc. Đối với >10K đơn vị/năm, hãy thương lượng thỏa thuận mua hàng hàng năm.
Câu hỏi thường gặp

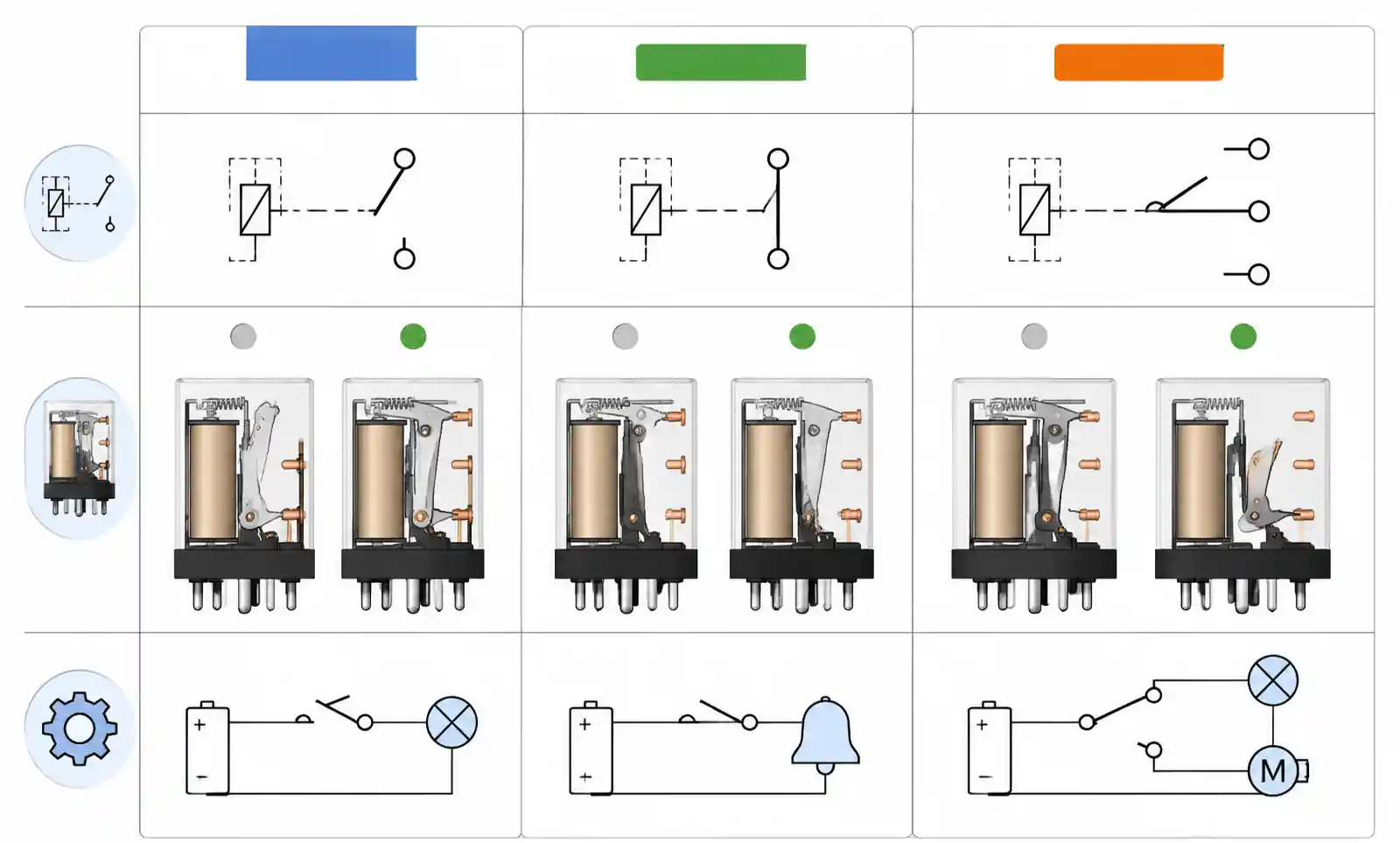

Sự khác biệt giữa rơle sậy Form A, Form B và Form C là gì?
Mẫu A (SPST-NO) đóng lại khi được cấp điện. Mẫu B (SPST-NC) mở ra khi được cấp điện. Mẫu C (SPDT) có cả tiếp điểm NO và NC với thiết bị đầu cuối chung. Mẫu A là phổ biến nhất (90% đơn đăng ký). Mẫu C được sử dụng để định tuyến tín hiệu hoặc khi bạn cần phản hồi vị trí. Mẫu B rất hiếm vì trạng thái được cấp điện mặc định lãng phí điện năng.
Tôi có thể sử dụng rơ le sậy để chuyển mạch AC không?
Có, nhưng ở dòng điện giảm. Rơle DC 200V / 1A có thể được giới hạn ở 120VAC / 0.5A. Chuyển mạch AC gây xói mòn tiếp xúc nhiều hơn do năng lượng hồ quang. Để điều khiển nguồn AC, rơle trạng thái rắn hoặc cơ điện tốt hơn. Rơle sậy là tốt nhất cho điện áp thấptage chuyển đổi tín hiệu AC (<120VAC, <500mA).
Làm cách nào để tính xếp hạng liên hệ cần thiết?
Lấy điện áp và dòng điện tối đa, sau đó thêm lề. Tải DC điện trở: nhân dòng điện tối đa với 1,5×. Tải cảm ứng: nhân với 3× cho EMF ngược. Tải điện dung: đo khởi động và xác minh rằng nó không vượt quá định mức hiện tại. Tham khảo đường cong tuổi thọ tải của nhà sản xuất cho điểm vận hành của bạn.
Điều gì khiến điện trở tiếp xúc tăng theo thời gian?
Hồ quang vi mô tạo ra các lớp oxit cách điện. Mài mòn cơ học làm phẳng hình học tiếp xúc. Mạ rhodium và ruthenium giữ điện trở thấp hơn vàng lâu hơn. Đối với các ứng dụng quan trọng, hãy theo dõi định kỳ và thay thế khi điện trở vượt quá 2× giá trị ban đầu hoặc dung sai hệ thống.
Tôi nên sử dụng rơ le chốt hay không chốt?
Không chốt cần nguồn cuộn dây liên tục. Chốt duy trì trạng thái không có điện, sử dụng các xung ngắn để thay đổi trạng thái. Sử dụng chốt trong các mảng chạy bằng pin, nơi cộng thêm 50-200mW cho mỗi rơle. Chi phí cao hơn 1,5-2× nhưng loại bỏ nguồn điện dự phòng. Đánh đổi: thêm độ phức tạp điều khiển và không có dòng cuộn dây để theo dõi lỗi.
Làm cách nào để xử lý bảo vệ ESD cho các tiếp điểm rơle sậy?
Thêm điốt hoặc biến trở TVS trên các đầu nối tiếp xúc tiếp xúc với các kết nối bên ngoài. Đối với cuộn dây, diode flyback cung cấp một số bảo vệ, nhưng thêm TVS hai chiều nếu cuộn dây có thể tiếp cận được bên ngoài hệ thống. Thực hiện theo hướng dẫn của IEC 61000-4-2 — mặt phẳng nối đất đầy đủ, giữ các thiết bị đầu cuối rơ le cách xa các khu vực có ESD cao.
Tôi có thể nối song song rơle sậy cho dòng điện cao hơn không?
Rất không khuyến khích. Điện trở tiếp xúc không phù hợp gây ra chia sẻ dòng điện không đồng đều — rơle điện trở thấp hơn mang nhiều dòng điện hơn, xuống cấp nhanh hơn và cuối cùng chịu đầy tải. Nếu bạn cần dòng điện cao hơn, hãy sử dụng một rơle duy nhất được đánh giá cho đầy tải.
Thời gian tồn tại dự kiến trong đơn đăng ký của tôi là bao nhiêu?
Phụ thuộc vào voltage, dòng điện, loại tải và tần số chuyển mạch. Một rơle định mức 10M chu kỳ ở điện trở 30V / 100mA có thể chỉ thực hiện 500K ở 200V / 1A. Tải cảm ứng làm giảm tuổi thọ 10-100×. Nếu không có dữ liệu của nhà sản xuất, hãy kiểm tra mẫu trong điều kiện tăng tốc trước khi cam kết sản xuất.
Kết luận
Rơle sậy cung cấp cho bạn khả năng chuyển mạch nhanh, cách ly và tuổi thọ cơ học lâu dài — điều cần thiết cho phép đo chính xác, ATE và thiết bị đo đạc. Nhận thông số kỹ thuật đúng: điện trở tiếp xúc cho độ chính xác tương tự, thời gian hoạt động cho tốc độ, truyền động cuộn dây cho độ tin cậy. Đừng chỉ định quá mức, nhưng đừng bảo vệ quá mức.
Trước khi hoàn thiện: xác minh các thông số quan trọng trong điều kiện xấu nhất (nhiệt độ khắc nghiệt, điện trở tiếp xúc hết tuổi thọ, điện áp cuộn dây tối thiểu). Yêu cầu mẫu và kiểm tra trong mạch thực tế của bạn. Đối với khối lượng sản xuất, hãy tham gia sớm với các FAE của nhà sản xuất — họ có thể phát hiện ra việc giảm chi phí và tối ưu hóa thiết kế.
