Hướng dẫn lựa chọn công tắc xoay: Thông số kỹ thuật và cân nhắc thiết kế cho kỹ sư (2026)

Công tắc xoay có ở khắp mọi nơi — bảng điều khiển công nghiệp, bảng điều khiển ô tô, thiết bị kiểm tra. Chọn sai và bạn sẽ theo đuổi những thất bại không liên tục hoặc trả lại trường. Hướng dẫn này bao gồm các thông số kỹ thuật thực sự quan trọng khi chỉ định công tắc xoay, sự đánh đổi giữa bộ chọn cơ học và bộ mã hóa cũng như các thiết kế xuất hiện sau sáu tháng sản xuất.

Mục lục

1. [Các thông số kỹ thuật chính] (#key-thông số)
2. [Các loại và công nghệ công tắc xoay] (loại #switch)
3. [Cách chọn công tắc xoay phù hợp] (#how để chọn)
4. [So sánh hiệu suất theo ứng dụng] (#application-so sánh)
5. [Cân nhắc thiết kế và cạm bẫy phổ biến] (#design-cạm bẫy)
6. [Chuỗi cung ứng và tìm nguồn cung ứng] (chuỗi #supply)
7. Câu hỏi thường gặp
8. Kết luận

Các thông số kỹ thuật chính

Cấu hình tiếp điểm (Cực và Ném): Công tắc "2P6T" điều khiển hai mạch độc lập, mỗi mạch có thể lựa chọn trên sáu vị trí. Thiết kế một cực xử lý việc lựa chọn chế độ đơn giản; Cấu hình đa cực chuyển đổi nhiều tín hiệu đồng bộ. Kiểm tra xem các cực có chung thiết bị đầu cuối hay không — điều này ảnh hưởng đến nhiễu xuyên âm trong các mạch tương tự nhạy cảm.

Xếp hạng dòng điện và điện áp: Bảng dữ liệu liệt kê các xếp hạng điện trở, cảm ứng và điện dung riêng biệt vì tải hoạt động khác nhau. Công tắc được xếp hạng 5A ở điện trở 125VAC có thể chỉ xử lý cảm ứng 2A. Xếp hạng DC thường thấp hơn nhiều so với AC — hồ quang DC không tự dập tắt. Luôn xác minh tải trong trường hợp xấu nhất, bao gồm cả khởi động. Tải điện dung như trình điều khiển LED có thể tạo ra dòng điện trạng thái ổn định 10-20× khi khởi động.

Tuổi thọ quay: Chỉ định cơ chế công tắc tồn tại bao nhiêu chu kỳ quay đầy đủ trước khi mài mòn làm giảm hiệu suất. Tuổi thọ cơ học và tuổi thọ điện là khác nhau - một công tắc có thể yêu cầu 100.000 chu kỳ cơ học nhưng chỉ 50.000 chu kỳ điện ở tải định mức. Đối với các ứng dụng có tương tác người dùng thường xuyên, tuổi thọ cơ học trở thành yếu tố hạn chế.

Thông số kỹ thuật môi trường: Xếp hạng IP xác định khả năng chống bụi và chống ẩm. IP67 tồn tại sau khi ngâm tạm thời. Các thiết bị chuyển mạch gắn bảng điều khiển thường đạt được xếp hạng IP tốt hơn so với các loại gắn PCB. Phạm vi nhiệt độ rất quan trọng — các ứng dụng ô tô yêu cầu -40°C đến +125°C. Ở nhiệt độ khắc nghiệt, chất bôi trơn cứng lại và các thành phần nhựa bị cong vênh.

Các loại và công nghệ công tắc xoay

Bộ chọn quay cơ học: Tiếp điểm vật lý tạo và ngắt mạch ở các vị trí rời rạc. Lý tưởng cho việc lựa chọn chế độ, định tuyến đầu vào và chuyển đổi đa chiều. Các vấn đề về Break-before-make (BBM) so với make-before-break (MBB) — BBM ngăn chặn các lệnh bán ngắn giữa các vị thế liền kề; MBB đảm bảo tính liên tục của tín hiệu nhưng yêu cầu xử lý chồng chéo. Âm thanh và RF thường cần BBM.

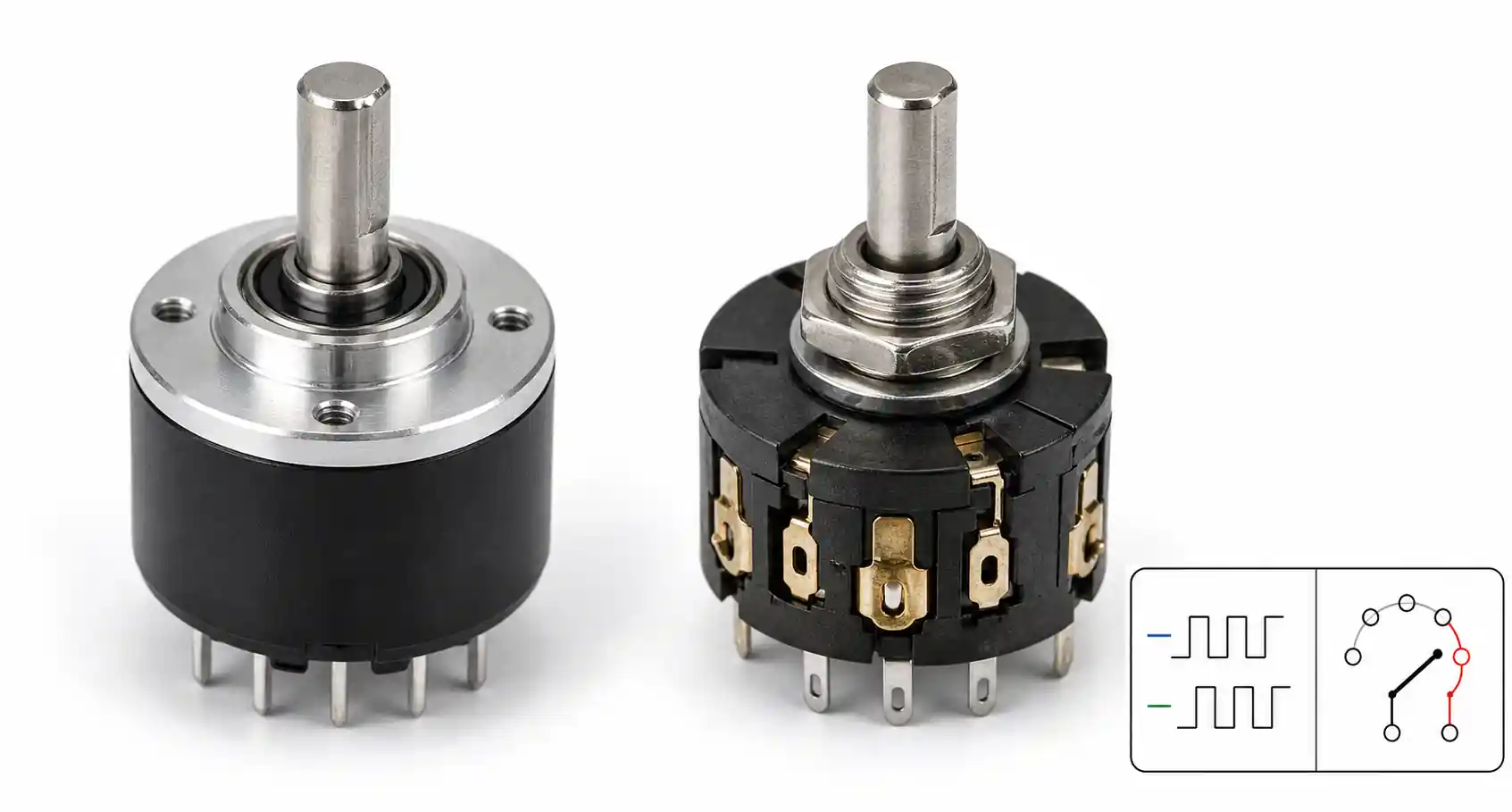

Bộ mã hóa quay: Chuyển đổi vòng quay trục thành xung mà không cần tiếp điểm chuyển mạch rời rạc. Bộ mã hóa gia tăng xuất tín hiệu vuông góc (kênh A và B) cho biết hướng và tốc độ. Bộ mã hóa tuyệt đối xuất mã duy nhất cho mỗi vị trí — chúng ghi nhớ vị trí sau khi mất điện. Bộ mã hóa loại bỏ hoàn toàn hiện tượng nảy tiếp xúc, khiến chúng được ưa chuộng để phản hồi ngay lập tức, không gây tiếng ồn.

Cách chọn công tắc xoay phù hợp

Bước 1: Mô tả đặc tính của tải. Điện áp (AC / DC), dòng điện trạng thái ổn định, loại tải (điện trở / cảm ứng / điện dung). Đối với tải cảm ứng, hãy tính toán hoặc đo khởi động và lập kế hoạch triệt tiêu hồ quang bên ngoài (điốt flyback, snubbers). Đối với các mạch mức tín hiệu, điện trở tiếp xúc và vật liệu trở thành mối quan tâm chính. Các tiếp điểm mạ vàng duy trì điện trở <50mΩ trong suốt vòng đời — bạc làm xỉn màu và tạo ra các kết nối không liên tục ở dòng điện thấp.

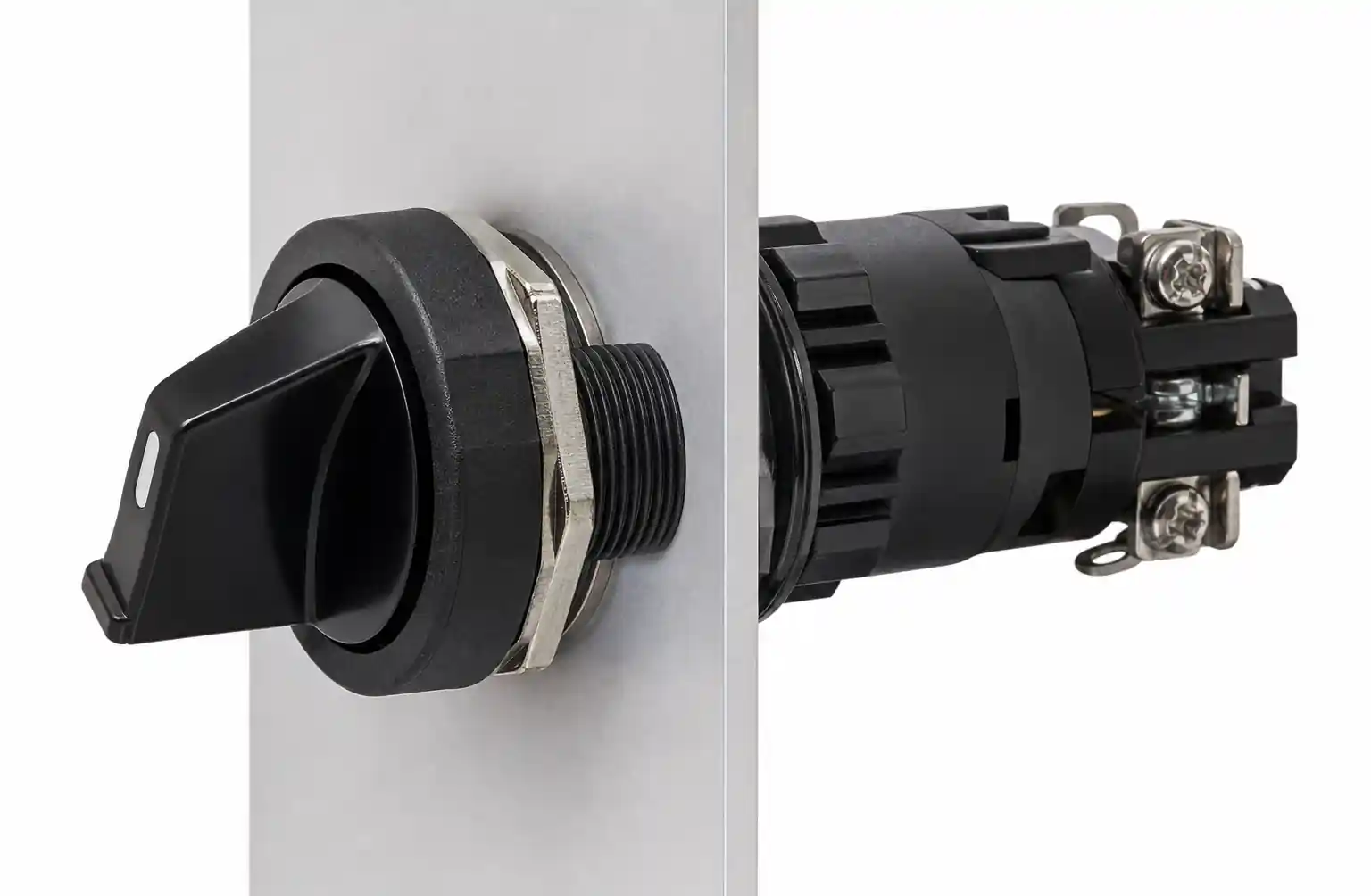

Bước 2: Quyết định lắp đặt và giao diện. Giá đỡ PCB đơn giản hóa việc lắp ráp nhưng để công tắc tiếp xúc với nhiệt độ nóng chảy lại và uốn cong bo mạch. Giá treo bảng điều khiển cung cấp khả năng niêm phong và thay thế hiện trường tốt hơn nhưng yêu cầu các vết cắt bảng điều khiển. Cấu hình trục quan trọng — trục có rãnh / D chấp nhận các núm vít định vị; Knurled phù hợp với báo chí. Xác minh hướng lắp — một số công tắc chỉ chỉ định lắp dọc.

Bước 3: Lập bản đồ tiếp xúc với môi trường. Thiết bị văn phòng không cần xếp hạng IP cụ thể (tương đương IP20). Sàn nhà xưởng cần tối thiểu IP54. Ngoài trời hoặc rửa cửa yêu cầu IP65-IP67. Đánh giá nhiệt độ phải bao gồm cả điều kiện vận hành và bảo quản. Người tiêu dùng: 0 ° C đến + 70 ° C; công nghiệp: -20 °C đến + 85 °C; ô tô: -40 °C đến + 125 °C.

Bước 4: Kiểm tra các tính năng dành riêng cho ứng dụng. Một số công tắc tích hợp chức năng nút nhấn. Các vị trí được chiếu sáng hỗ trợ hoạt động trong điều kiện ánh sáng yếu. Đầu ra được mã hóa (BCD, Mã xám) giao tiếp trực tiếp với các hệ thống kỹ thuật số. Đối với âm thanh / RF, chỉ định cách ly giữa các cổng >80dB và sự thay đổi điện trở tiếp xúc <10mΩ giữa các vị trí.

<id = "so sánh ứng dụng">

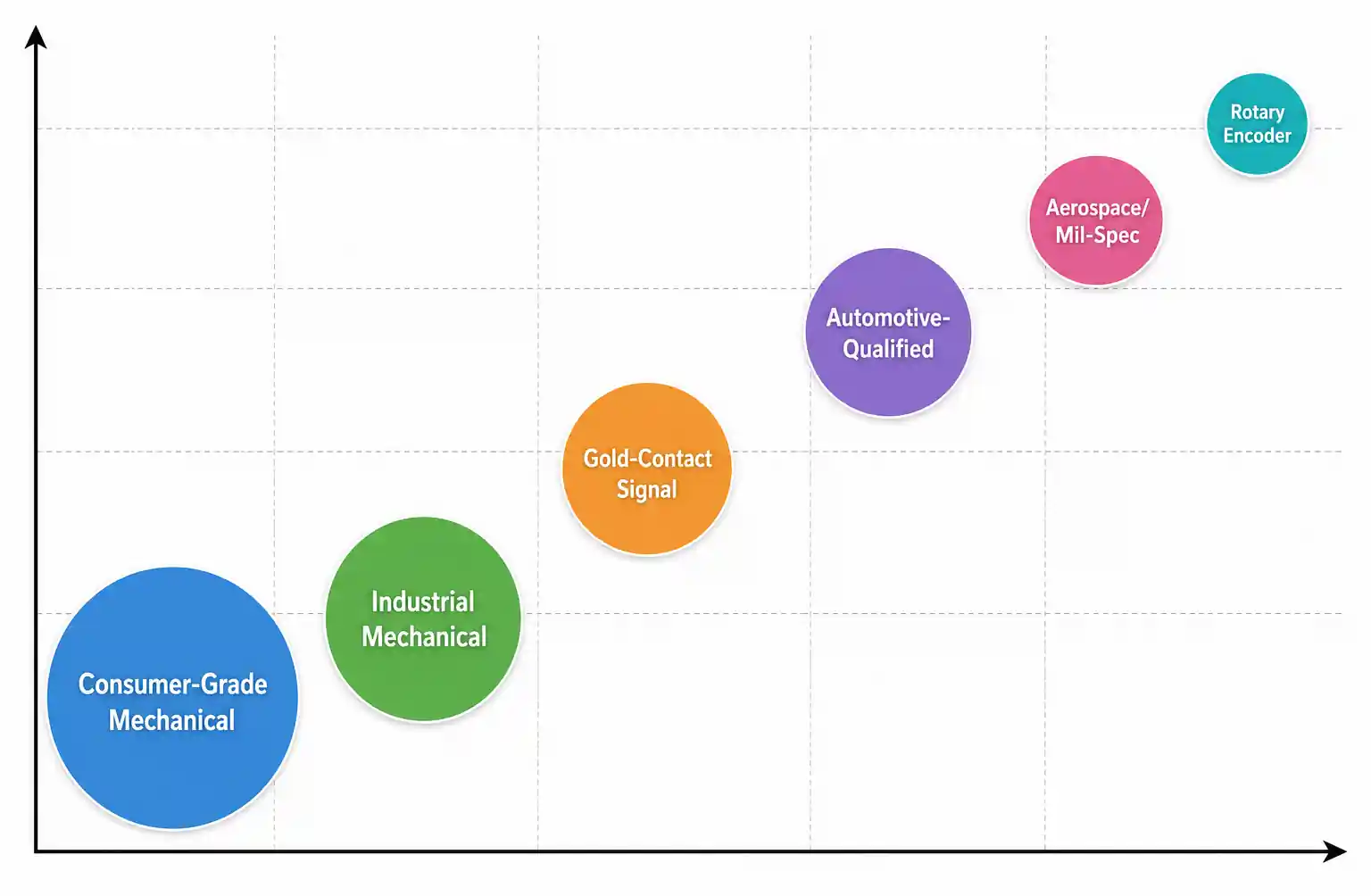

So sánh hiệu suất theo ứng dụng

Các ứng dụng khác nhau ưu tiên các thông số khác nhau. Đừng chỉ định quá nhiều các tính năng mà bạn không cần—nhưng đừng chỉ định thiếu các tính năng quan trọng.

Cân nhắc thiết kế và những cạm bẫy phổ biến

Dòng điện tiếp xúc không đủ để tự làm sạch: Tiếp điểm vàng cần dòng chuyển mạch tối thiểu 10-100μA để xuyên qua màng oxit. Bạc cần 100μA-1mA. Các thiết kế chuyển đổi tín hiệu microamp phụ sẽ phát triển các kết nối không liên tục theo thời gian khi quá trình oxy hóa tích tụ. Nếu bạn dưới dòng chuyển mạch tối thiểu, hãy chỉ định các tiếp điểm vàng và xem xét các xung "dòng điện ướt" định kỳ.

Bỏ qua loại tải trong xếp hạng tiếp xúc: Sử dụng xếp hạng điện trở cho tải cảm ứng hoặc điện dung là một lỗi phổ biến. Tải cảm ứng tạo ra EMF ngược duy trì các tiếp điểm hồ quang và mối hàn. Tải điện dung hút dòng khởi động 10-20× khi khởi động. Luôn chỉ định loại tải thực tế và thêm triệt tiêu hồ quang bên ngoài cho tải cảm ứng trên 50mA.

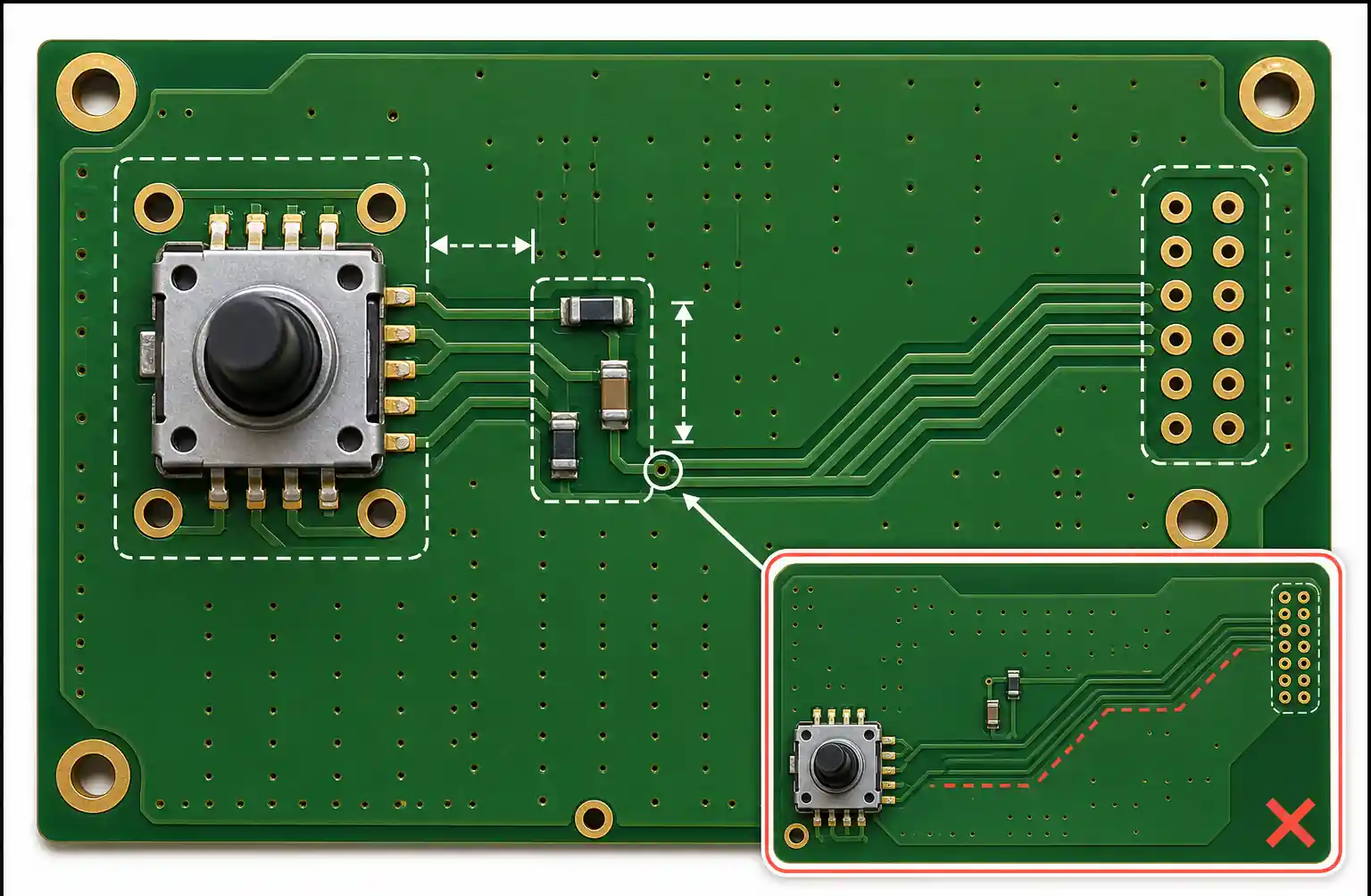

Bố cục PCB kém để trả lại tiếp xúc: Dấu vết dài giữa mạch chuyển mạch và mạch thoát hoạt động như ăng-ten, thu nhiễu kích hoạt đếm sai. Đặt các thành phần bị nảy trong vòng 10mm tính từ các tiếp điểm của công tắc. Thêm điện trở nối tiếp (1kΩ-10kΩ) ngay lập tức tại chân công tắc trước khi định tuyến.

Hỗ trợ trục không đủ: Công tắc gắn trên bảng điều khiển chỉ được thiết kế cho lực của bảng điều khiển phía trước — chúng không phải là bộ phận cấu trúc. Các núm có đường kính lớn hơn 30mm hoặc dài hơn 25mm cần hỗ trợ ống lót để tránh mài mòn ổ trục bên trong công tắc.

Tính toàn vẹn của con dấu qua chu kỳ nhiệt: Công tắc được xếp hạng IP dựa vào nén miếng đệm. Chu kỳ nhiệt làm giãn nén theo thời gian. Đối với các ứng dụng ngoài trời tiếp xúc với chu kỳ nhiệt hàng ngày, hãy kiểm tra ít nhất 100 chu kỳ (-20 ° C đến + 60 ° C) trước khi phát hành sản xuất.

Danh sách kiểm tra xác minh thiết kế:

• [ ] Xếp hạng tiếp xúc được xác minh dựa trên tải trọng trong trường hợp xấu nhất (bao gồm cả khởi động)
• [ ] Loại tải phù hợp với điều kiện kiểm tra bảng dữ liệu
• [ ] Đáp ứng yêu cầu dòng chuyển mạch tối thiểu
• [ ] Đã thực hiện debouncing (phần cứng hoặc phần mềm, tối thiểu 20ms)
• [ ] Xếp hạng IP phù hợp với phơi nhiễm môi trường trong trường hợp xấu nhất
• [ ] Tuổi thọ vòng quay vượt quá chu kỳ dự kiến với biên độ 3-5×
• [ ] Vật liệu tiếp xúc thích hợp với mức tín hiệu
• [ ] Xác minh break-before-make cho đơn đăng ký của bạn

Chuỗi cung ứng và tìm nguồn cung ứng

Các nhà sản xuất lớn: Grayhill, C & K Switches, NKK Switches, Lorlin (cấp cao nhất - các gia đình mở rộng, hỗ trợ kỹ thuật, thời gian giao hàng 8-16 tuần). E-Switch, CTS, Apem (cấp trung — chất lượng tốt, giá cả vừa phải, thời gian giao hàng 6-12 tuần). Nhiều OEM Trung Quốc khác nhau (cấp thấp — giá hấp dẫn, chất lượng không nhất quán, hỗ trợ tối thiểu).

Thời gian giao hàng: Chuyển đổi danh mục tiêu chuẩn từ các nhà phân phối giao hàng 1-3 ngày đối với các mặt hàng trong kho. Cấu hình chuyên biệt — xếp hạng IP cao, tiếp điểm vàng, thiết kế nhiều cực — chạy 12-16 tuần. Đặt hàng mẫu 6+ tháng trước khi sản xuất.

Tối ưu hóa chi phí:

• Sử dụng các bộ phận danh mục tiêu chuẩn so với tùy chỉnh: tiết kiệm 30-50%
• Đủ điều kiện nhiều nguồn: tiết kiệm 15-25%
• Thương lượng giá số lượng ở mức >5K chiếc: tiết kiệm 20-40%
• Tối ưu hóa thông số kỹ thuật để mở rộng tùy chọn: tiết kiệm 25-40%

Câu hỏi thường gặp

Sự khác biệt giữa công tắc xoay và bộ mã hóa vòng quay là gì?

Công tắc xoay có các tiếp điểm vật lý trực tiếp đóng mở mạch ở các vị trí rời rạc. Họ chuyển tải lên đến vài ampe với hệ thống dây điện đơn giản. Bộ mã hóa quay chuyển đổi vòng quay của trục thành xung điện - chúng là cảm biến, không phải công tắc. Chúng cần logic hạ lưu (vi điều khiển, PLC) để giải thích vị trí và điều khiển tải. Nếu bạn cần điều khiển tải trực tiếp, hãy sử dụng công tắc cơ. Nếu bạn cần xoay không giới hạn hoặc hành vi có thể định cấu hình bằng phần mềm, hãy sử dụng bộ mã hóa.

Làm cách nào để tính xếp hạng hiện tại của liên hệ bắt buộc?

Bắt đầu với dòng điện trạng thái ổn định, sau đó mô tả loại tải. Tải điện trở (lò sưởi, đèn sợi đốt): sử dụng trực tiếp trạng thái ổn định. Tải cảm ứng (rơ le, động cơ, điện từ): khởi động ở trạng thái ổn định 5-10× — chọn công tắc được đánh giá cho khởi động hoặc thêm triệt tiêu hồ quang bên ngoài. Tải điện dung (nguồn điện, trình điều khiển LED): đo khởi động bằng máy hiện sóng — 10-20× trạng thái ổn định trong vài mili giây đầu tiên. Luôn sử dụng xếp hạng loại tải thực tế, không phải điện trở và bao gồm biên độ 2×.

Công tắc xoay có thể được sử dụng trong các ứng dụng ô tô không?

Có, nhưng chỉ các bộ phận đủ tiêu chuẩn ô tô. Chúng yêu cầu hoạt động -40 ° C đến + 125 ° C, 100K + chu kỳ, kết cấu kín (IP67) và thường là chứng chỉ AEC-Q200. Các thiết bị chuyển mạch tiêu chuẩn hoặc công nghiệp tiêu dùng sẽ không tồn tại. Dự kiến 2-3× giá tiêu dùng và thời gian giao hàng 16-20 tuần.

Các thông số chính trong biểu dữ liệu công tắc xoay là gì?

Cấu hình tiếp điểm (cực / ném), xếp hạng dòng điện và điện áp theo loại tải, tuổi thọ quay và điện, điện trở tiếp xúc (ban đầu và qua tuổi thọ), phạm vi nhiệt độ hoạt động, xếp hạng IP, kiểu / kích thước lắp, loại / kích thước trục và độ bền hãm. Đối với các ứng dụng tín hiệu, hãy kiểm tra vật liệu tiếp xúc (ưu tiên vàng), cách ly cực với cực và ngắt trước khi tạo so với tạo trước khi đứt.

Công tắc xoay có cần mạch thoát không?

Công tắc xoay cơ học hoàn toàn cần bật lại cho các giao diện kỹ thuật số. Tiếp điểm bị trả lại kéo dài 1-20ms, gây ra số lần đọc sai hoặc nhiều lần đếm. Thực hiện gỡ lỗi phần cứng (bộ lọc RC + trình kích hoạt Schmitt) hoặc gỡ lại phần mềm (bỏ qua chuyển đổi trong 20ms). Bộ mã hóa vòng quay (quang học hoặc từ tính) không tạo ra độ nảy tiếp xúc và không cần bị nảy.

Sự khác biệt giữa break-before-make và make-before-break là gì?

Break-before-make (BBM) mở kết nối cũ trước khi đóng kết nối mới — ngăn chặn đoản mạch giữa các vị trí liền kề. Tiêu chuẩn cho định tuyến âm thanh, RF và tín hiệu. Make-before-break (MBB) kết nối nhanh cả hai vị trí trong quá trình chuyển đổi — ngăn chặn các điều kiện hở mạch. Được sử dụng trong điều khiển động cơ hoặc chuyển đổi nguồn nơi hở mạch kém hơn là đoản mạch ngắn. Hầu hết các công tắc xoay mặc định là BBM.

Tại sao một số công tắc xoay có tiếp điểm mạ vàng?

Vàng ngăn chặn quá trình oxy hóa và duy trì điện trở tiếp xúc thấp, ổn định trong suốt vòng đời của công tắc. Rất quan trọng đối với các ứng dụng mức tín hiệu (<100mV hoặc <100μA) trong đó dòng điện chuyển mạch bình thường không đủ để xuyên qua các màng oxit trên các tiếp điểm bạc. Tiếp điểm vàng duy trì <30-50mΩ trong 50K + chu kỳ. Tiếp điểm bạc trôi đến 100-200mΩ. Vàng có giá cao hơn 40-80%, nhưng ngăn ngừa sự cố hiện trường do suy giảm điện trở tiếp xúc.

Làm cách nào để xử lý thời gian giao hàng dài cho công tắc xoay?

Lập kế hoạch trước — các thiết bị chuyển mạch chuyên dụng thường có thời gian giao hàng 12-16 tuần. Đặt hàng mẫu 6+ tháng trước khi sản xuất. Đối với sản xuất, duy trì kho an toàn 3-6 tháng nếu có nguồn duy nhất. Ngoài ra, đủ điều kiện cho nhiều bộ phận được chấp nhận trong quá trình phát triển để mua sắm có thể tìm nguồn cung cấp những gì có sẵn.

Kết luận

Lựa chọn công tắc xoay bao gồm ba điều: xếp hạng dòng điện tiếp xúc phù hợp với loại tải của bạn, xếp hạng IP phù hợp với môi trường của bạn và tuổi thọ quay phù hợp với chu kỳ dự kiến của bạn với biên độ.

Đối với tải dòng điện cao (>2A) trong điều khiển công nghiệp, hãy sử dụng bộ chọn cơ học gắn trên bảng điều khiển với xếp hạng tiếp xúc thích hợp và niêm phong IP65 +. Đối với các ứng dụng mức tín hiệu (âm thanh, cảm biến), hãy tập trung vào các tiếp điểm mạ vàng, thông số kỹ thuật điện trở thấp và chuyển đổi ngắt trước khi thực hiện. Đối với giao diện kỹ thuật số hoặc điều khiển yêu cầu xoay không giới hạn, hãy đánh giá bộ mã hóa — nhưng ngân sách cho mạch giao diện và chương trình cơ sở.

Trước khi hoàn thiện: xác minh xếp hạng tiếp xúc bao gồm biên độ khởi động, lắp ghép tích hợp cơ học với bảng điều khiển hoặc PCB của bạn và thông số kỹ thuật môi trường bao gồm các điều kiện vận hành và bảo quản trong trường hợp xấu nhất. Đặt hàng mẫu sớm — 6+ tháng trước khi sản xuất — và chạy kiểm tra chất lượng ở nhiệt độ khắc nghiệt trước khi cam kết.
