Đèn dải LED COB và SMD: Hướng dẫn so sánh kỹ thuật dành cho các nhà thiết kế chiếu sáng (2026)
Khi chỉ định chiếu sáng dải LED, sự lựa chọn giữa COB (Chip trên bo mạch) và SMD (Thiết bị gắn trên bề mặt) ảnh hưởng đến chất lượng ánh sáng, độ phức tạp lắp đặt và tổng chi phí dự án. Hướng dẫn này chia nhỏ sự khác biệt về kỹ thuật để giúp các nhà thiết kế chiếu sáng, kỹ sư điện và quản lý mua sắm đưa ra quyết định sáng suốt dựa trên các yêu cầu ứng dụng thực tế.
Mục lục
- [Giải thích các thông số kỹ thuật chính] (#key thông số)
- [Cách chọn công nghệ dải LED phù hợp] (#how để chọn)
- [Bảng so sánh hiệu suất](#performance-so sánh)
- [Cân nhắc thiết kế và cạm bẫy phổ biến] (#design-cạm bẫy)
- [Chuỗi cung ứng và tìm nguồn cung ứng] (chuỗi #supply)
- Câu hỏi thường gặp
- Kết luận
Giải thích các thông số kỹ thuật chính

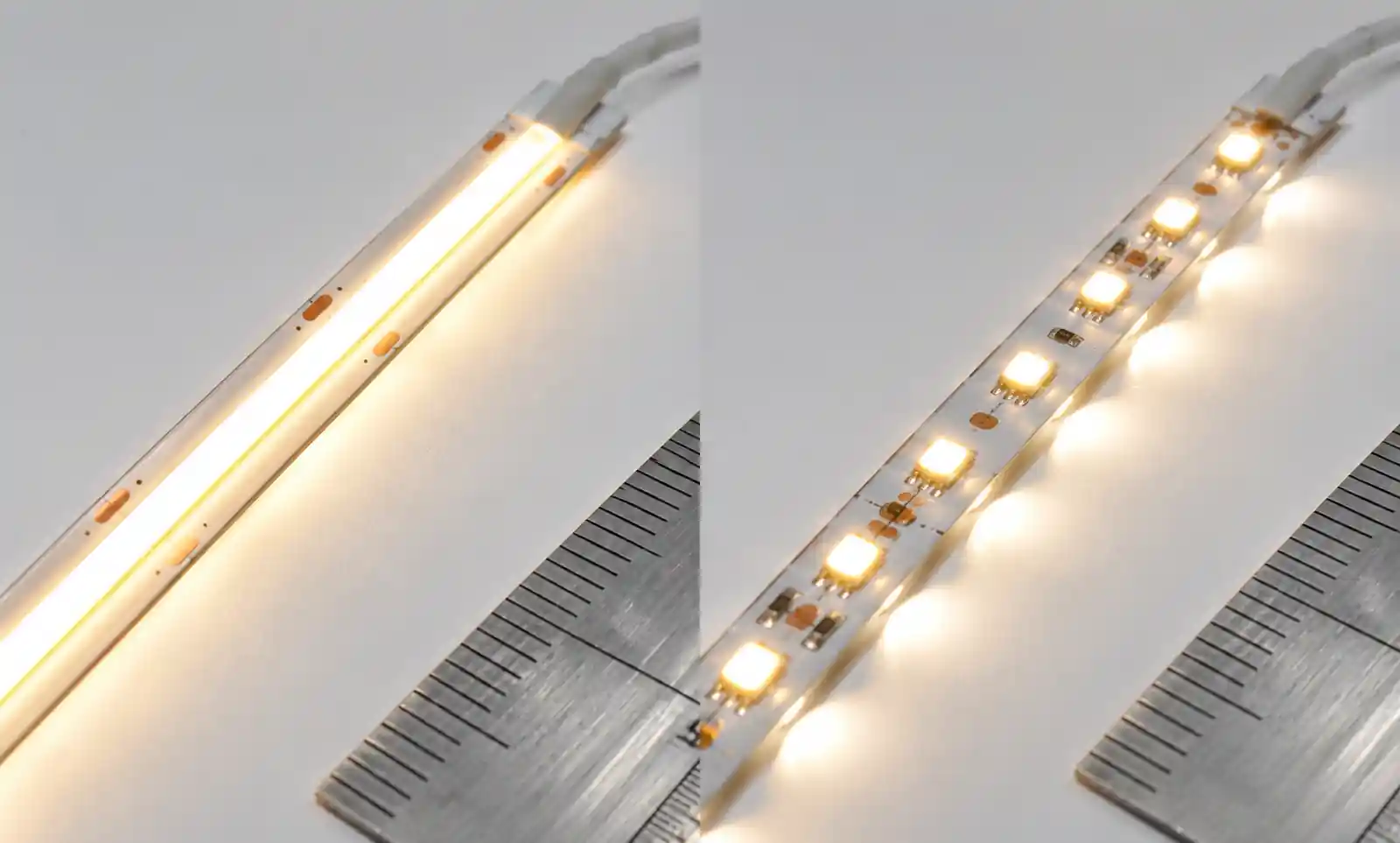

Mật độ LED và phân phối ánh sáng: Dải COB đóng gói 512-840 chip trên mét so với 60-120 đèn LED trên mét của SMD. Mật độ này tạo ra một nguồn sáng liên tục — khoảng cách là 1,2-2,5mm, dưới ngưỡng độ phân giải của mắt ở khoảng cách trên 0,5m. Không có điểm nóng, không có vùng tối. SMD tách các thành phần riêng lẻ cách nhau khoảng 8mm, tạo ra "dấu chấm" có thể nhìn thấy ở khoảng cách gần hoặc trên các bề mặt phản chiếu.
Chỉ số hoàn màu (CRI): Dải COB đạt được CRI 90-95+ thông qua lớp phủ đa phốt pho đồng nhất trên mảng chip. Giá trị R9 (kết xuất màu đỏ) đạt 50-90 — rất quan trọng đối với tông màu da, lớp hoàn thiện bằng gỗ và hàng dệt ấm. Dải SMD thường chạy CRI 80-85, với các phiên bản cao cấp đạt 90 với chi phí cao hơn đáng kể.

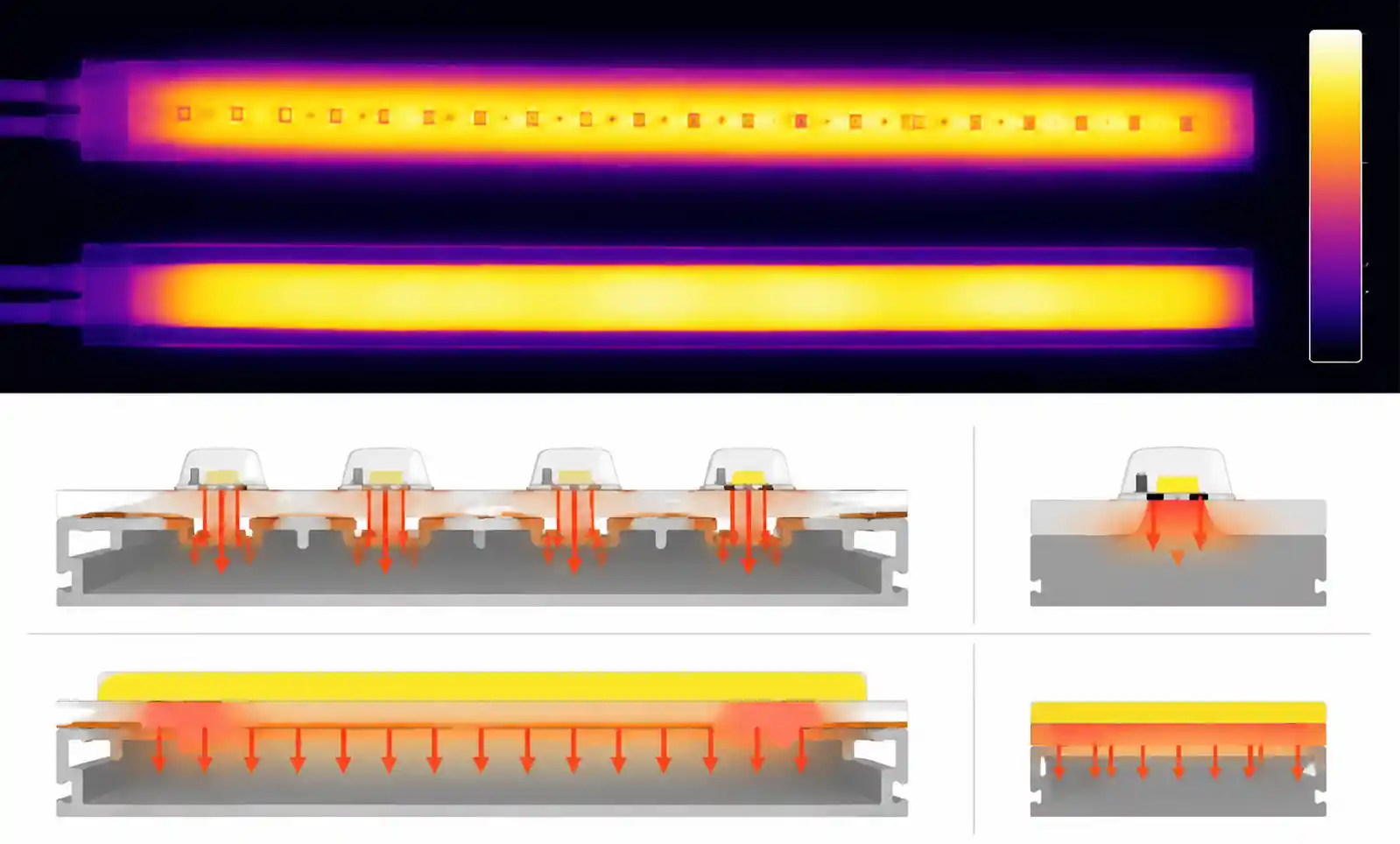

Quản lý nhiệt: COB gắn chip trần trực tiếp vào chất nền PCB. Đường dẫn nhiệt trực tiếp này giữ nhiệt độ tiếp giáp thấp hơn 10-15 ° C so với các dải SMD tương đương ở cùng đầu ra. Vỏ nhựa của SMD bổ sung khả năng chịu nhiệt, tạo ra các điểm tập trung nhiệt cục bộ gây căng thẳng cho các mối hàn trong các thiết kế công suất cao.
Hiệu quả phát sáng: Dải COB hiện tại đạt 120-140 lm / W; SMD dao động từ 80-120 lm / W. Lắp đặt 5m cần 10.000 lumen: COB ở 130 lm / W hút ~ 77W; SMD ở 100 lm / W tiêu thụ 100W. Sự khác biệt 23W giúp giảm nhiệt, đơn giản hóa kích thước nguồn điện và kéo dài thời gian chạy tối đa trước khi sụt áp trở thành vấn đề.
Cách chọn công nghệ dải LED phù hợp
Chọn COB khi:
- Nguồn sáng có thể nhìn thấy trực tiếp hoặc phản xạ từ các bề mặt được đánh bóng
- Ứng dụng yêu cầu ánh sáng đồng đều, khuếch tán mà không có điểm nhìn thấy
- Độ chính xác của màu sắc là rất quan trọng (bán lẻ, phòng trưng bày, khách sạn)
- Việc lắp đặt bị hạn chế thông gió hoặc khó tản nhiệt
- Dự án chỉ định giá trị CRI 90+ hoặc R9 cao
- Ánh sáng tuyến tính phải xuất hiện dưới dạng một đường liên tục
- Ngân sách chứa 20-40% cao cấp cho chất lượng vượt trội
Chọn SMD khi:
- Hạn chế về ngân sách ưu tiên chi phí ban đầu hơn hiệu suất dài hạn
- Ứng dụng sử dụng bộ khuếch tán hoặc ánh sáng gián tiếp che các đèn LED riêng lẻ
- Dự án cần khả năng thay đổi màu sắc RGB, RGBW hoặc động
- Việc lắp đặt yêu cầu sửa chữa tại hiện trường dễ dàng hoặc khả năng bảo dưỡng ở cấp độ linh kiện
- Đặc điểm kỹ thuật cho phép CRI 80-85 cho các ứng dụng không quan trọng về màu sắc
- Cơ sở hạ tầng hiện có được thiết kế cho các dải SMD tiêu chuẩn

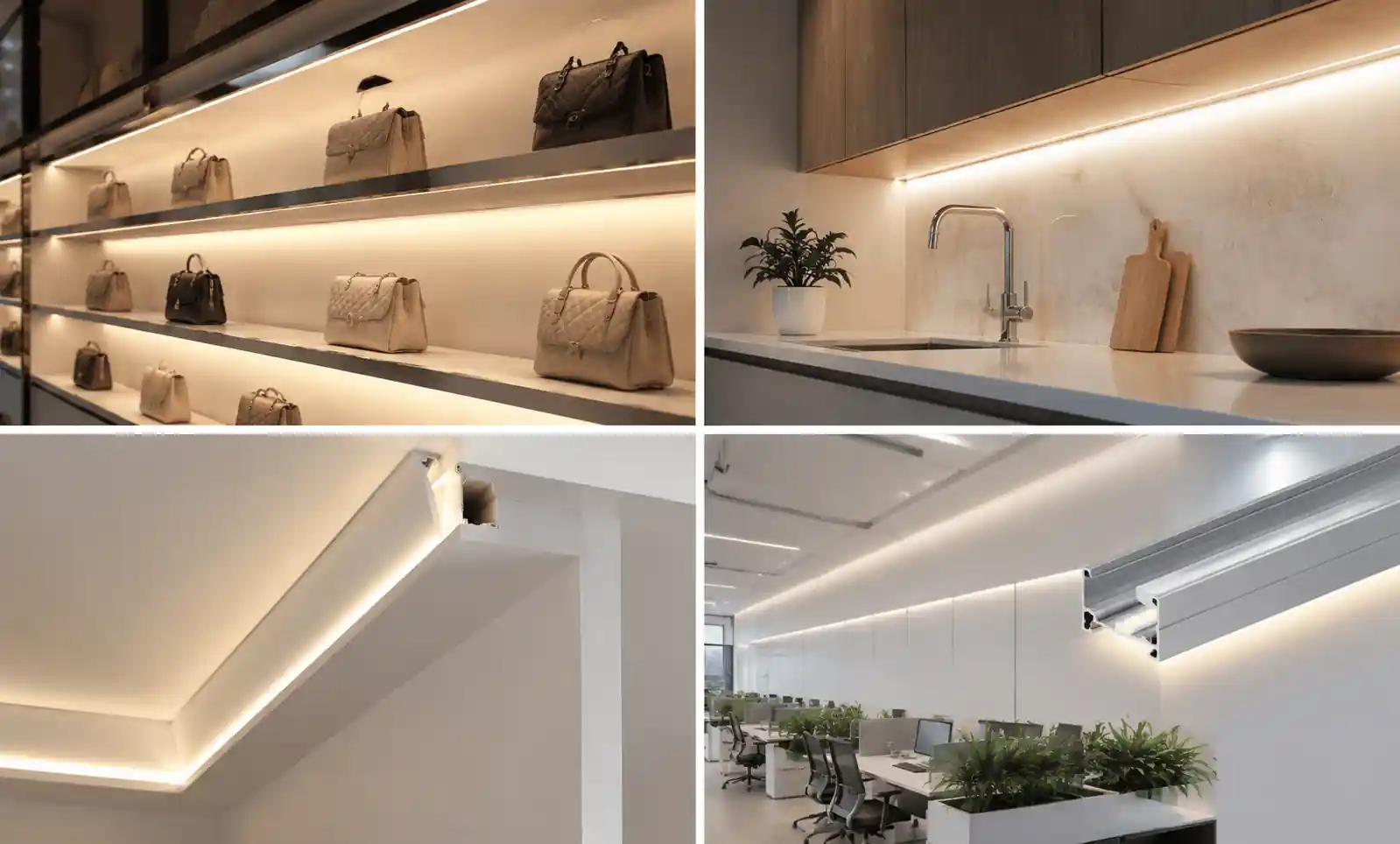

| Loại ứng dụng | Ưu tiên COB | SMD Thay thế | Yếu tố quyết định chính |
|---|---|---|---|
| Chiếu sáng kiến trúc cove | Cao | Chấp nhận được với bộ khuếch tán | Khả năng hiển thị trực tiếp, đồng nhất |
| Chiếu sáng nhiệm vụ dưới tủ | Cao | Chấp nhận được với nắp mờ | Khoảng cách xem gần |
| Trưng bày sản phẩm bán lẻ | Cao | Không nên | Độ chính xác màu (CRI 90+) |
| Nhà hàng & khách sạn | Cao | Được chấp nhận cho gián tiếp | Môi trường xung quanh, kết xuất tông màu da |
| Văn phòng thương mại gián tiếp | Trung bình | Ưu tiên | Nhạy cảm với chi phí |
| Nhà kho & công nghiệp | Thấp | Ưu tiên | Ưu tiên chi phí |
| Chiếu sáng điểm nhấn dân dụng | Trung bình | Ưu tiên | Ngân sách, cài đặt DIY |
| Nội thất ô tô | Cao | Chấp nhận được | Độ nhạy nhiệt, đồng đều |
Bảng so sánh hiệu suất

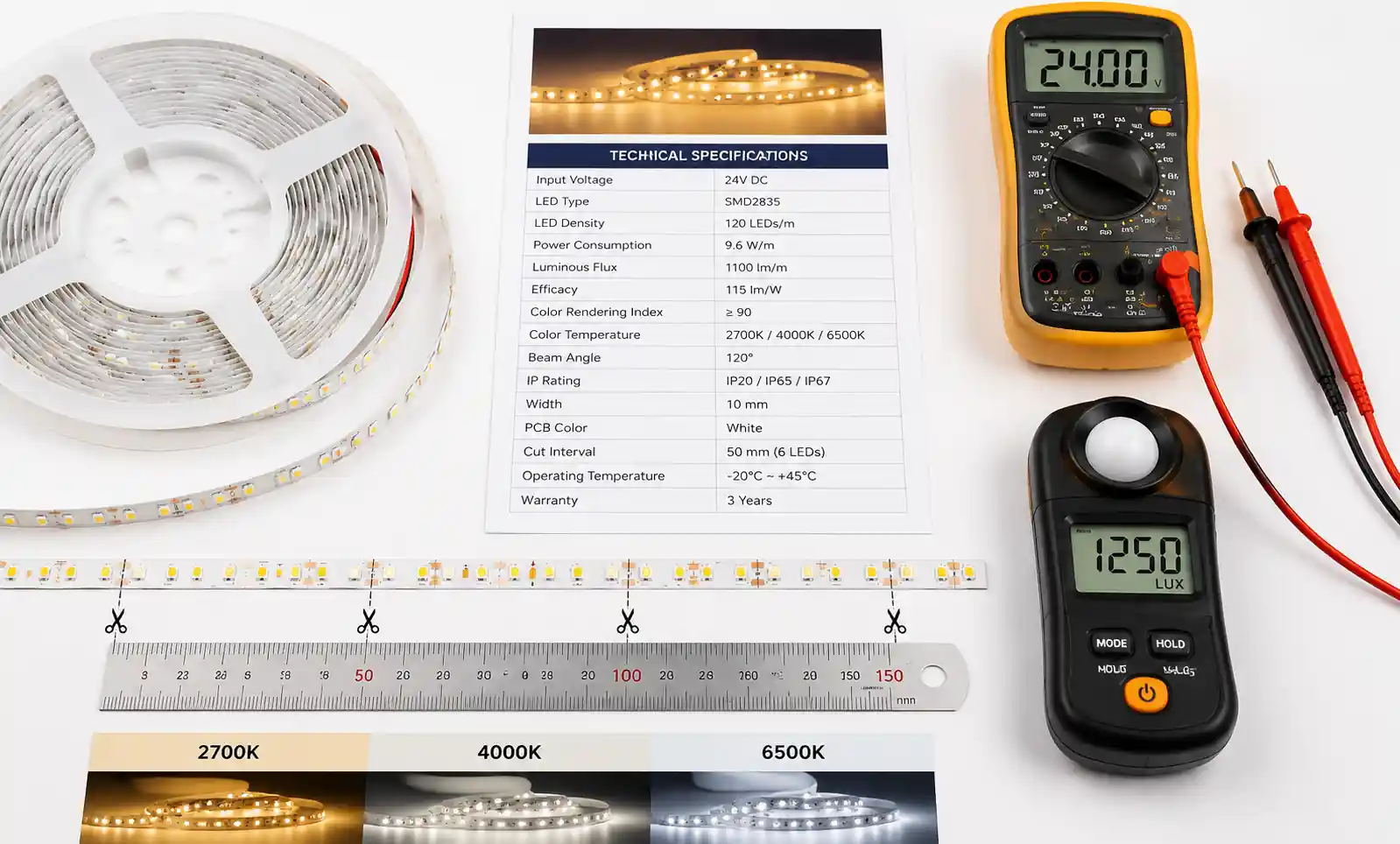

| Tham số | Dải LED COB | Dải đèn LED SMD (2835/5050) | Tác động kỹ thuật |
|---|---|---|---|
| Mật độ đèn LED | 512-840 chip / m | 60-120 đèn LED / m | Tính đồng nhất, khoảng cách xem |
| Độ đồng đều ánh sáng | Tuyến tính liên tục | Nguồn điểm có khoảng cách | Sự cần thiết của bộ khuếch tán |
| CRI (điển hình) | 90-95+ | 80-85 (90 có sẵn) | Sự phù hợp của ứng dụng quan trọng về màu sắc |
| Giá trị R9 | 50-90 | 20-50 | Tông màu da, màu ấm, thức ăn |
| Hiệu quả phát sáng | 120-140 lm / W | 80-120 lm / W | Chi phí vận hành, sinh nhiệt |
| Góc chùm tia | Liên tục 180° | 120-140 ° mỗi đèn LED | Phân phối ánh sáng, bao phủ |
| Tản nhiệt | Cao cấp | Trung bình | Yêu cầu về tản nhiệt, tuổi thọ |
| Tuổi thọ (L70) | 50,000-60,000 giờ | 40.000-50.000 giờ | Tần suất bảo trì |
| Khoảng thời gian cắt | 25-50mm | 50-100mm | Lắp đặt linh hoạt |
| Chi phí (tương đối) | 1,3-1,8× đường cơ sở | Đường cơ sở 1,0× | Phân bổ ngân sách |
| Tính nhất quán của nhiệt độ màu | ±50 nghìn | ±100 nghìn | Hình thức trực quan trong thời gian dài |
| Hiệu suất làm mờ | Mịn đến 1-5% | Mịn đến 5-10% | Kiểm soát cảnh thiếu sáng |
Phân tích chi phí 5 năm (10 triệu, 12 giờ/ngày):
| Yếu tố chi phí | Dải LED COB | Dải LED SMD | Sự khác biệt |
|---|---|---|---|
| Vật liệu ban đầu | $ 320 | $ 200 | +$120 |
| Lao động lắp đặt | $ 180 | $ 180 | $0 |
| Nguồn điện và điều khiển | $ 85 | $ 110 | -$25 |
| Nhôm đùn | $ 150 | $ 150 | $0 |
| Tổng số tiền ban đầu | $735 | $ 640 | +$95 |
| Năng lượng hàng năm ($ 0.12 / kWh) | $ 40.50 | $ 52.80 | -$12.30 |
| Năng lượng 5 năm | $ 202.50 | $ 264.00 | -$61.50 |
| Thay thế (nếu cần) | $0 | $ 80 (Năm 4) | -$80 |
| Tổng cộng 5 năm | $937.50 | $984.00 | -$46.50 (tiết kiệm 4.7%) |
Phí bảo hiểm ban đầu 15% cho COB giúp tiết kiệm 5% tổng chi phí trong năm năm. Đối với hoạt động thương mại 24/7, thời gian hoàn vốn rút ngắn đáng kể.
Cân nhắc thiết kế và những cạm bẫy phổ biến
Quản lý nhiệt:
Dải COB vẫn cần chìm nhiệt. Không gắn trực tiếp vào gỗ hoặc vách thạch cao mà không có lớp nền nhiệt. Luôn sử dụng các kênh nhôm. Việc lắp đặt vịnh nhỏ khép kín cần thông gió. Xếp hạng nhiệt độ môi trường xung quanh rất quan trọng — tối đa 45 ° C có nghĩa là việc lắp đặt trên gác mái hoặc nhà bếp cần giảm bớt.
Dải SMD: công suất thấp (3-5W / m) có thể chịu được các bề mặt không dẫn điện, nhưng công suất cao (>15W / m) yêu cầu lớp nền bằng nhôm. Nhiều dải song song cần khoảng cách tối thiểu 15mm.
Chuyến baytage thả:
Dải COB hút nhiều dòng điện hơn trên mỗi mét. Dải COB 15W / m ở 24V tiêu thụ 0.625A / m. Trên 5m, điện áp giảm có thể đạt 1,5-2V. Giải pháp: phun điện ở cả hai đầu để chạy trên 3-4m, sử dụng 24V thay vì 12V, đồng nặng hơn thông số kỹ thuật (2oz so với 1oz). Dải SMD có mối quan tâm tương tự nhưng kéo dài đến 5-6m trước khi tiêm.
Tính nhất quán của nhiệt độ màu:
COB nắm giữ ±50K trên các lô sản xuất; SMD thay đổi ±100-300K tùy thuộc vào chất lượng. Đối với các dự án nhiều giai đoạn, hãy mua từ các lô sản xuất đơn lẻ và chỉ định dung sai đóng thùng chặt chẽ.
Làm mờ:
COB mờ hơn xuống 1-5% so với mức tối thiểu 5-10% của SMD. Nhưng hiệu suất làm mờ phụ thuộc như nhau vào trình điều khiển. Bộ điều chỉnh độ sáng 0-10V hoặc DALI cao cấp đánh bại bộ điều chỉnh độ sáng cắt pha hoặc PWM cơ bản bất kể công nghệ dải. Đối với sản xuất video hoặc không gian cảm quang, hãy chỉ định PWM >2kHz hoặc sử dụng tính năng làm mờ giảm dòng điện không đổi.
Chuỗi cung ứng và tìm nguồn cung ứng
Cấp chất lượng:
- Thử nghiệm Cấp 1 (cao cấp): LM-80, tài liệu tích hợp, bảo hành 5 năm, ISO 9001. Chi phí 1.5-2× cấp 3.
- Cấp 2 (tầm trung): Thử nghiệm cơ bản, bảo hành 2-3 năm. Chi phí 1.2-1.4× cấp 3.
- Cấp 3 (ngân sách): Tài liệu tối thiểu, ngắn/không bảo hành, phân loại không nhất quán. Tốt cho các cài đặt ngắn hạn không quan trọng.
Câu hỏi quan trọng của nhà cung cấp:
Nhận tệp IES/LDT, báo cáo LM-80 từ các phòng thí nghiệm được công nhận (không phải nội bộ), đường cong SPD, giá trị CRI và R1-R15 thực tế, đường cong duy trì lumen (L70/L80), thông số kỹ thuật điện áp/dòng điện chuyển tiếp, trọng lượng đồng PCB, dữ liệu điện trở nhiệt, chứng nhận IP, phương pháp ghép nối, truy xuất nguồn gốc lô sản xuất và tài liệu tuân thủ RoHS/REACH. Miễn cưỡng cung cấp dữ liệu kỹ thuật là một dấu hiệu đỏ.
Giảm thiểu thời gian dẫn:
Đủ điều kiện cho nhiều nhà cung cấp. Mua các mặt hàng quan trọng sớm. Đối với các dự án nhiều giai đoạn, hãy mua số lượng đầy đủ từ các lô sản xuất đơn lẻ để đảm bảo tính nhất quán của màu sắc. Khóa giá và dự trữ hàng tồn kho tại giải thưởng dự án.
Câu hỏi thường gặp
Tôi có thể cắt dải đèn LED COB tại bất kỳ điểm nào như dải SMD không?
Không. Các dải COB có các đường cắt được chỉ định cứ sau 25-50mm. Chỉ cắt ở các vị trí được đánh dấu. Cắt giữa các điểm được chỉ định sẽ phá hủy mạch. Kiểm tra thông số kỹ thuật khoảng thời gian cắt trước khi mua để đảm bảo khả năng tương thích với kích thước lắp đặt của bạn.
Dải đèn LED COB có yêu cầu bộ khuếch tán đặc biệt không?
Phân phối liên tục của COB giúp loại bỏ nhu cầu ẩn các điểm LED riêng lẻ. Trong hầu hết các ứng dụng kiến trúc, chúng có thể được nhìn thấy trực tiếp. Bộ khuếch tán vẫn phục vụ các mục đích: bảo vệ vật lý, kiểm soát độ chói hoặc làm mềm thẩm mỹ. Nếu trước đây bạn chỉ sử dụng bộ khuếch tán để ẩn dấu chấm, COB cho phép cài đặt tiếp xúc.
Làm cách nào để tính công suất cung cấp điện?
Nhân wattage trên mét với tổng chiều dài, sau đó thêm 20% biên độ an toàn. Ví dụ: 15W / m × 10m × tối thiểu 1.2 = 180W. Tính đến tổn thất hiệu suất trong bộ điều chỉnh độ sáng hoặc bộ điều khiển PWM (thêm 5-10%). Xác minh nguồn cung cấp có thể cung cấp dòng điện cần thiết ở vol đã chọntage.
Tại sao CRI lại quan trọng hơn đối với dải COB?
Không phải CRI là một hàm của phốt pho, không phải bao bì. Nhưng COB thường được sản xuất với phốt pho CRI cao (90-95+) theo tiêu chuẩn vì nó nhắm mục tiêu vào các ứng dụng cao cấp. SMD trải dài phạm vi chất lượng rộng hơn, từ ngân sách CRI 80 đến CRI 90 cao cấp. Chỉ định giá trị CRI tối thiểu bất kể công nghệ.
Tôi có thể làm mờ dải COB và SMD đến cùng một mức tối thiểu không?
COB thường mờ hơn đến 1-5%, SMD đến 5-10%. Nhưng hiệu suất làm mờ phụ thuộc như nhau vào trình điều khiển. Bộ điều chỉnh độ sáng 0-10V hoặc DALI chất lượng cao vượt trội hơn bộ điều chỉnh độ sáng cắt pha hoặc PWM cơ bản bất kể công nghệ nào. Đối với các ứng dụng làm mờ sâu, hãy chỉ định cả dải COB chất lượng và trình điều khiển cao cấp.
Chế độ lỗi phổ biến là gì?
Cả hai công nghệ: ứng suất nhiệt do tản nhiệt không đủ gây ra sự mất giá lumen và thay đổi màu sắc. COB: hỏng keo giữa PCB và bề mặt lắp đặt từ chu kỳ nhiệt. SMD: lỗi đèn LED riêng lẻ tạo ra các đốm tối. Cả hai đều dễ bị tổn thương bởi điện áp tăng đột biến và hư hỏng cơ học. Lắp đặt đúng cách và nguồn điện chất lượng ngăn ngừa hầu hết các hỏng hóc.
Dải COB có phù hợp với các vị trí ngoài trời / ẩm ướt không?
Có, cả hai đều có sẵn với xếp hạng IP65, IP67 và IP68 bằng cách sử dụng bao bọc silicone hoặc polyurethane. Đối với các dải được xếp hạng IP, hãy xác minh toàn bộ cụm — bao gồm cả đầu nối và nắp cuối — đáp ứng xếp hạng yêu cầu. Chỉ định silicone ổn định tia cực tím để lắp đặt bên ngoài lâu dài.

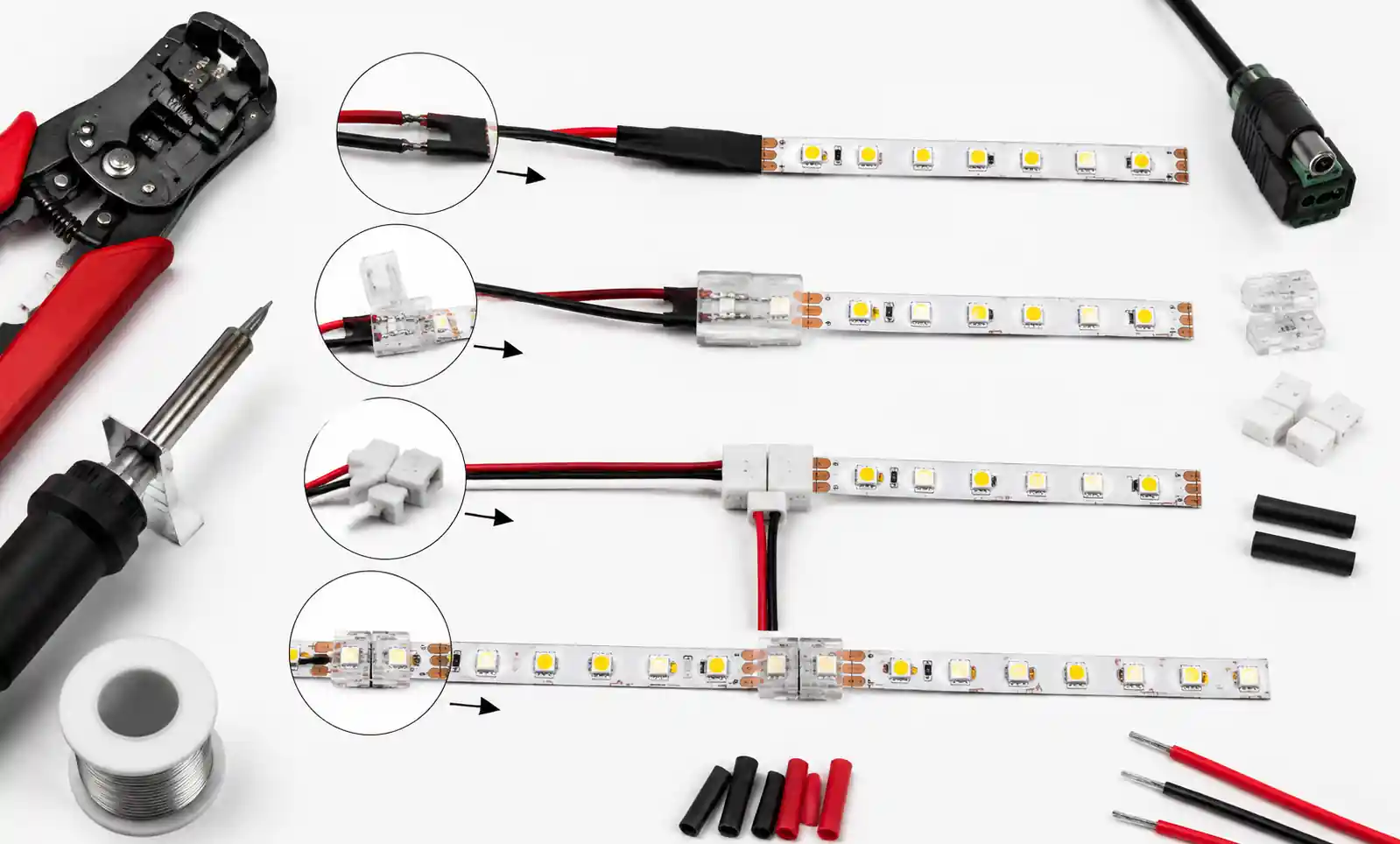

Làm cách nào để xử lý việc phun điện cho dải COB?
Xác định dấu vết tích cực / tiêu cực trên PCB và hàn dây AWG 18-20 với giảm căng thẳng. Một số nhà sản xuất cung cấp các điểm kết nối chuyên dụng theo khoảng thời gian. Đối với việc lắp đặt chuyên nghiệp, các kết nối hàn với lớp cách nhiệt co nhiệt mang lại độ tin cậy lâu dài tốt nhất.
Kết luận
COB cung cấp phân phối đồng đều liên tục, CRI 90-95+, giá trị R9 cao và quản lý nhiệt hiệu quả. Mức phí bảo hiểm 30-60% là hợp lý khi chất lượng ánh sáng ảnh hưởng trực tiếp đến trải nghiệm người dùng — bán lẻ, khách sạn, lắp đặt kiến trúc và không gian làm việc quan trọng về màu sắc.
SMD vẫn là lựa chọn thiết thực cho các ứng dụng nhạy cảm với chi phí, lắp đặt phía sau bộ khuếch tán, các dự án yêu cầu RGB hoặc màu động và chiếu sáng thương mại nói chung nơi CRI 80-85 đáp ứng các yêu cầu. Chuỗi cung ứng SMD trưởng thành cung cấp tính khả dụng rộng rãi và giá cả cạnh tranh.
