Hướng dẫn lựa chọn rơle sậy: Thông số kỹ thuật, cân nhắc thiết kế và phương pháp hay nhất cho ứng dụng (2026)

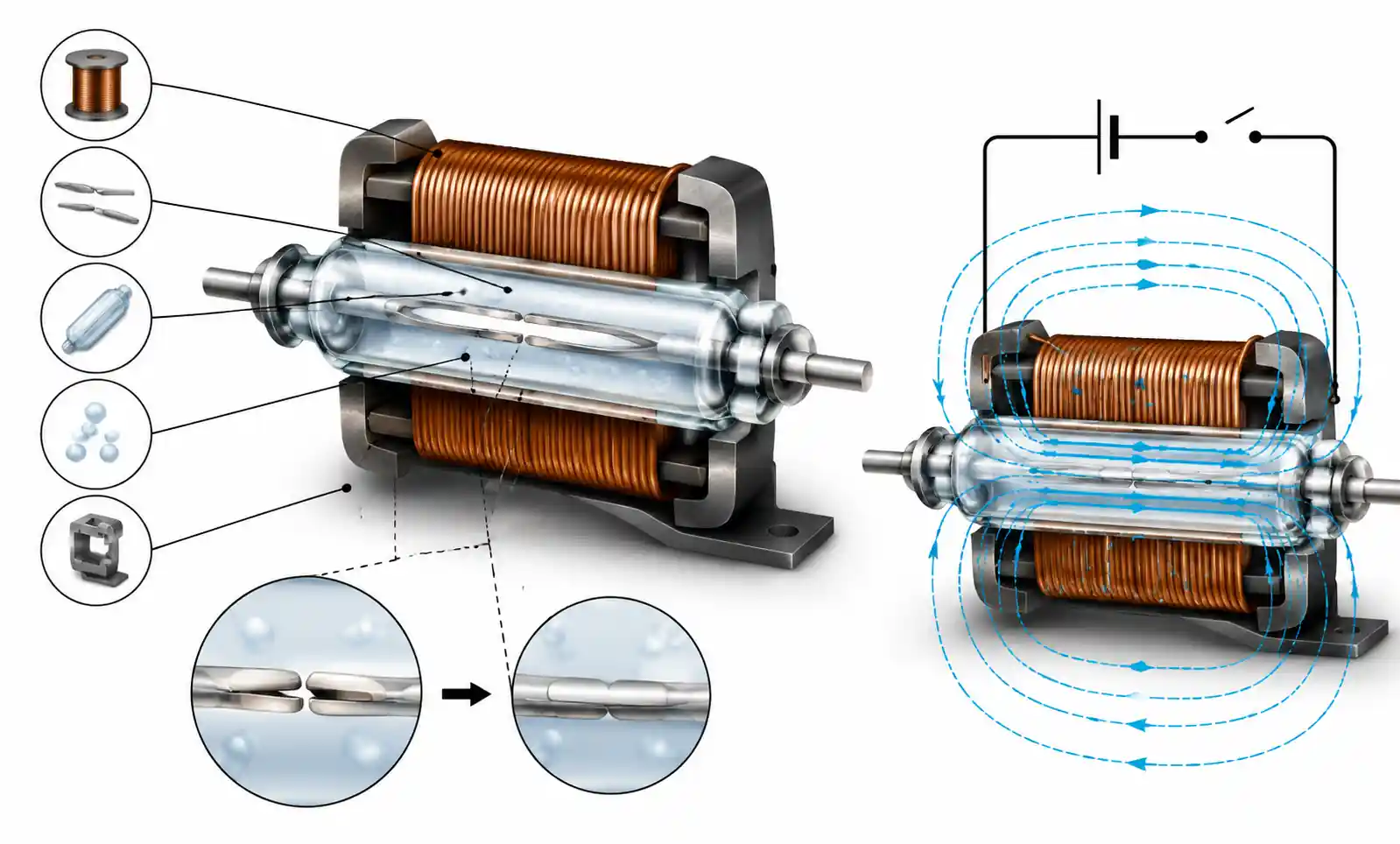

Rơle sậy kết hợp cách ly điện thực sự với điện trở tiếp xúc thấp và tiêu thụ điện năng tối thiểu. Đối với các kỹ sư thiết kế PCB, chọn đúng có nghĩa là hiểu điện áp hoạt động, cấu hình tiếp điểm, tốc độ chuyển mạch và xếp hạng môi trường. Hướng dẫn này bao gồm những gì thực sự quan trọng khi chỉ định rơle sậy cho tự động hóa công nghiệp, thiết bị thử nghiệm, thiết bị y tế và các ứng dụng ô tô.
Mục lục
- [Các thông số kỹ thuật chính] (#key-thông số)
- [Cách chọn rơ le sậy phù hợp] (#how để chọn)
- [Reed Relays vs Alternatives] (#vs-lựa chọn thay thế)
- [Cân nhắc thiết kế và cạm bẫy phổ biến] (#design-cạm bẫy)
- [Lựa chọn ứng dụng cụ thể](#application-lựa chọn)
- [Chuỗi cung ứng và tìm nguồn cung ứng] (chuỗi #supply)
- Câu hỏi thường gặp
- Kết luận
Các thông số kỹ thuật chính
Khi đánh giá bảng dữ liệu rơle sậy, một vài thông số tạo nên hoặc phá vỡ thiết kế của bạn.
Điện trở tiếp xúc và giảm điện áp: Thường là 50-200mΩ đối với rơle tiêu chuẩn. Trong các mạch tương tự chính xác hoặc vòng lặp 4-20mA, rơle sậy hoạt động giống như một tiếp điểm ohmic thực sự với điện áp giảm không đáng kể — thường là <10mV ở dòng điện định mức. Các lựa chọn thay thế trạng thái rắn không thể phù hợp với điều này đối với tính toàn vẹn tín hiệu mức thấp.
Điện áp chuyển mạch và dòng điện: Điện áp chuyển mạch tối đa thường nằm trong khoảng từ 200V đến 500V DC, với dòng chuyển mạch từ 0,5A đến 3A. Đối với tải cảm ứng (điện từ, động cơ), giảm công suất dòng điện từ 30-50% và luôn thực hiện triệt tiêu thoáng qua. Định mức dòng điện mang — dòng điện liên tục khi đóng — thường cao hơn dòng điện chuyển mạch, điều này quan trọng trong các ứng dụng quản lý pin hoặc phân phối điện.
Thời gian hoạt động và phát hành: Thời gian hoạt động chạy 0,5-2ms; Thời gian phát hành 0,1-0,5ms. Chúng xác định tần số chuyển mạch tối đa và thời gian mạch tác động trong logic tuần tự. Trong hệ thống ATE, rơle nhanh hơn (dưới 1ms) trực tiếp làm giảm thời gian chu kỳ kiểm tra.
Cấu hình liên hệ: Mẫu A (SPST-NO), Mẫu B (SPST-NC), Mẫu C (SPDT) và cấu hình đa cực (2 cực, 4 cực, 8 cực). Rơle đa cực đảm bảo chuyển mạch đồng bộ trên nhiều đường dẫn tín hiệu — điều cần thiết cho định tuyến tín hiệu vi sai hoặc đo đa kênh. Xác minh cách ly tiếp xúc đáp ứng các yêu cầu nhiễu xuyên âm của bạn đối với RF hoặc các ứng dụng tương tự chính xác.
Đặc điểm cuộn dây: Điện áp cuộn dây (3V, 5V, 12V, 24V) và điện trở xác định mức tiêu thụ điện năng. Tính toán độ tiêu tán (V² / R). Đối với các thiết kế chạy bằng pin, hãy cân nhắc chốt rơle sậy chỉ cần xung để thay đổi trạng thái — công suất dự phòng giảm xuống gần bằng không.

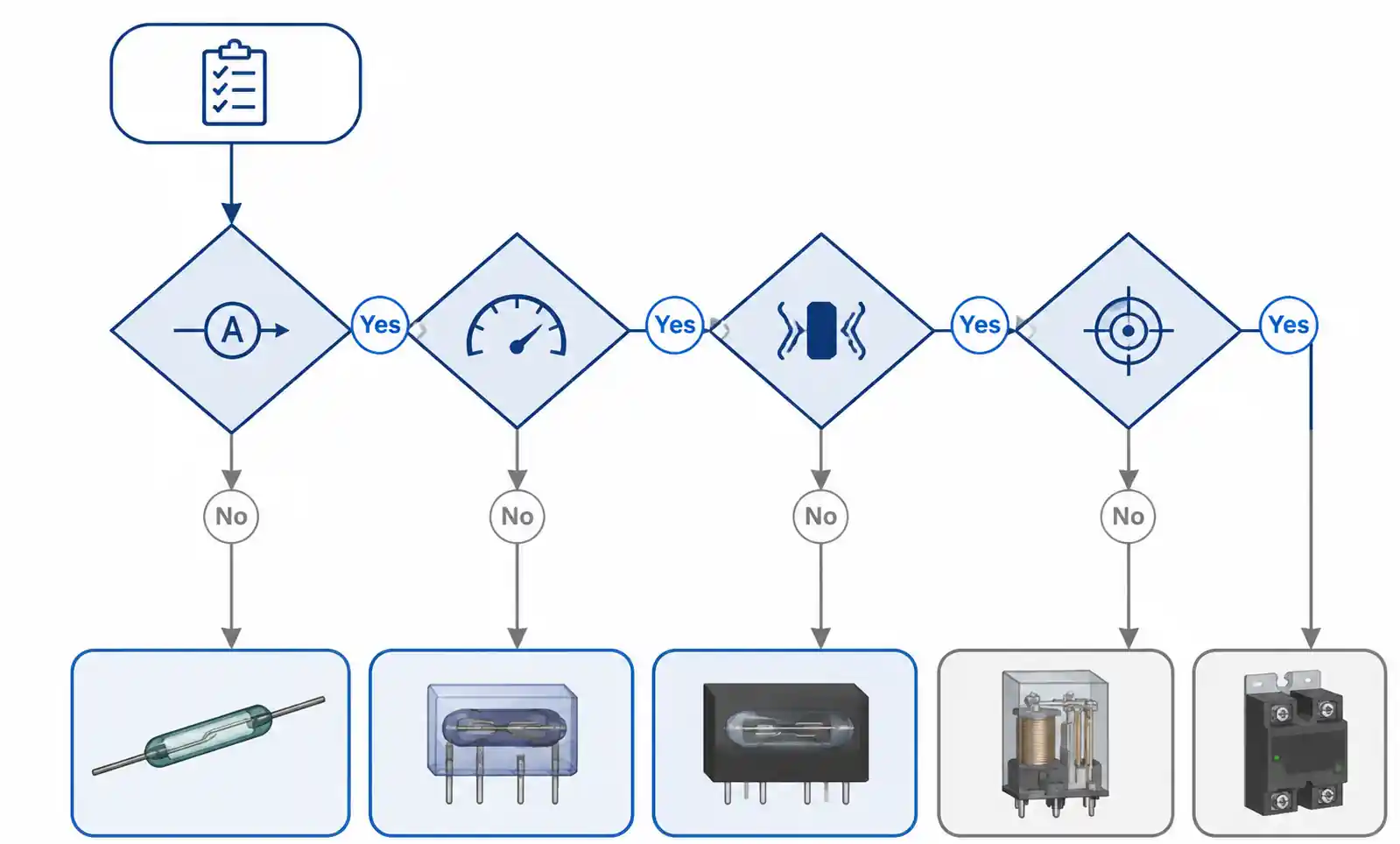

Cách chọn rơ le sậy phù hợp
Bước 1: Mô tả đặc điểm của tải. Điện áp và dòng điện danh định, loại tải (điện trở, cảm ứng, điện dung), dòng khởi động, chu kỳ làm việc. Đối với tải cảm ứng, hãy tính hằng số thời gian L / R để ước tính EMF ngược.

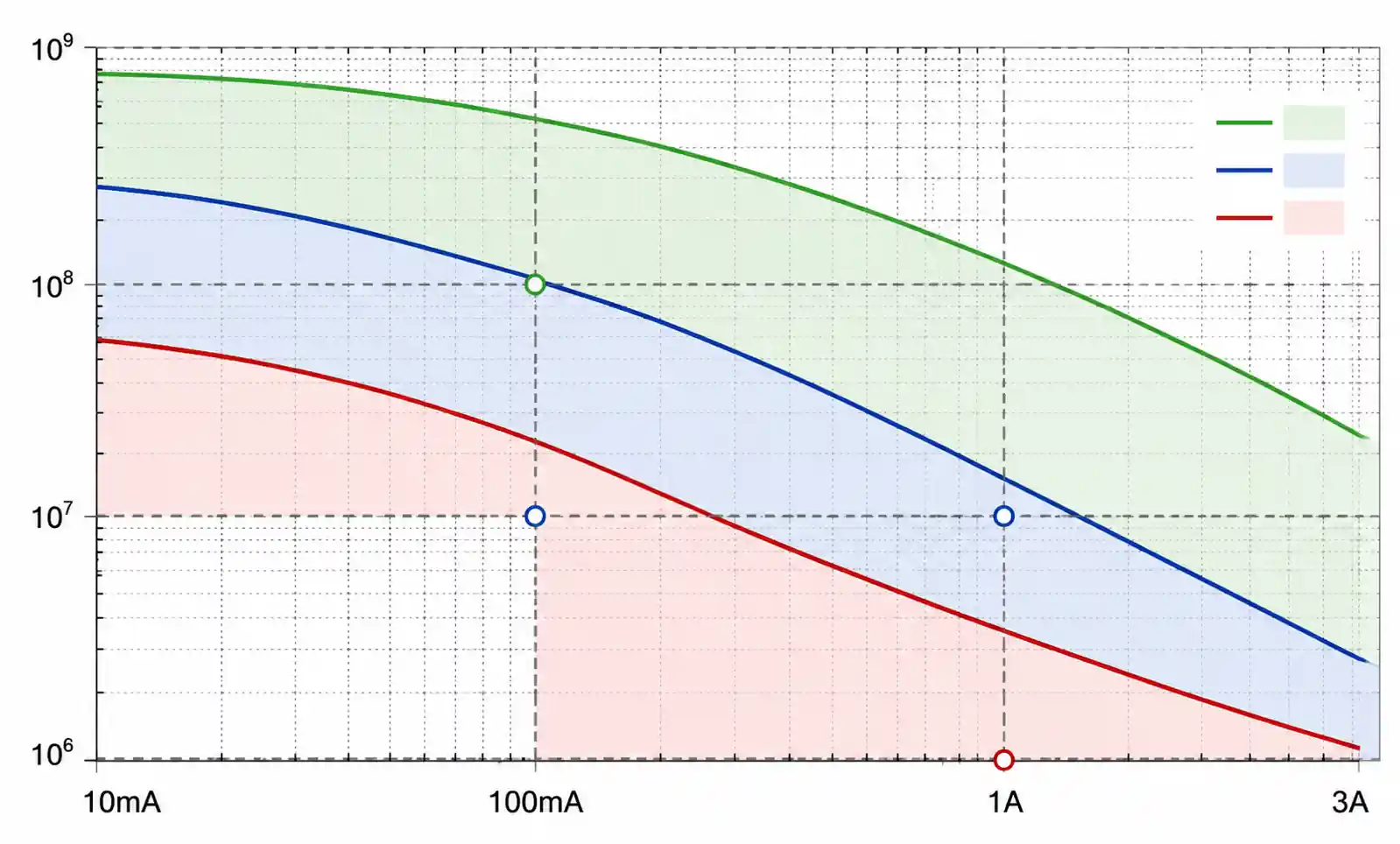

Bước 2: Ước tính tần số và tuổi thọ chuyển mạch. Tuổi thọ cơ học dao động từ 10⁶ hoạt động (công suất cao) đến 10⁹ (tín hiệu mức thấp). Một chuyển đổi rơle một lần mỗi giây trong năm năm = ~ 157 triệu hoạt động. Nếu con số đó vượt quá 50% tuổi thọ định mức, hãy xem xét một giải pháp thay thế rơle hoặc trạng thái rắn cao cấp hơn.
Bước 3: Kiểm tra các yêu cầu về môi trường. Rơle sậy tiêu chuẩn chạy -40 ° C đến + 85 ° C; các phiên bản nhiệt độ mở rộng đạt + 125 ° C cho ô tô. Đối với độ rung trên 10G hoặc sốc trên 50G, hãy thực hiện giảm chấn cơ học hoặc chọn các kiểu máy chống va đập nâng cao.
Bước 4: Xác minh cách ly và đánh thủng voltage. Cách ly cuộn dây với tiếp điểm chạy tiêu chuẩn 1kV đến 3kV, với các mô hình điện áp cao ở 5kV +. Đối với y tế (IEC 60601) hoặc an toàn công nghiệp (IEC 61010), hãy xác minh cách ly đáp ứng các yêu cầu quy định với biên độ.
Bước 5: Chọn gói và lắp. Xuyên lỗ (DIL, SIL) cung cấp dòng điện cao hơn và tản nhiệt tốt hơn. SMD cho phép lắp ráp tự động và mật độ cao hơn. Đối với môi trường bị ô nhiễm, hãy chọn bao bì kín.
| Loại ứng dụng | Thông số kỹ thuật được đề xuất | Những cân nhắc chính |
|---|---|---|
| Chuyển đổi tín hiệu mức thấp (thiết bị đo đạc) | R_contact <100mΩ, EMF nhiệt <3μV, V_switch <100V, I <500mA | Giảm thiểu hiệu ứng nhiệt điện, xác minh thông số kỹ thuật mức thấp |
| Điện tử ô tô | -40°C đến +125°C, Shock 50G, đạt tiêu chuẩn AEC-Q200 | Giảm tốc độ đạp xe tạm thời, xác minh cấp ô tô |
| Kiểm tra và đo lường | Tốc độ <1ms, Độ ổn định ±5mΩ, EMF nhiệt thấp | Ưu tiên độ lặp lại và ổn định hơn chi phí |
Reed Relays vs Các lựa chọn thay thế

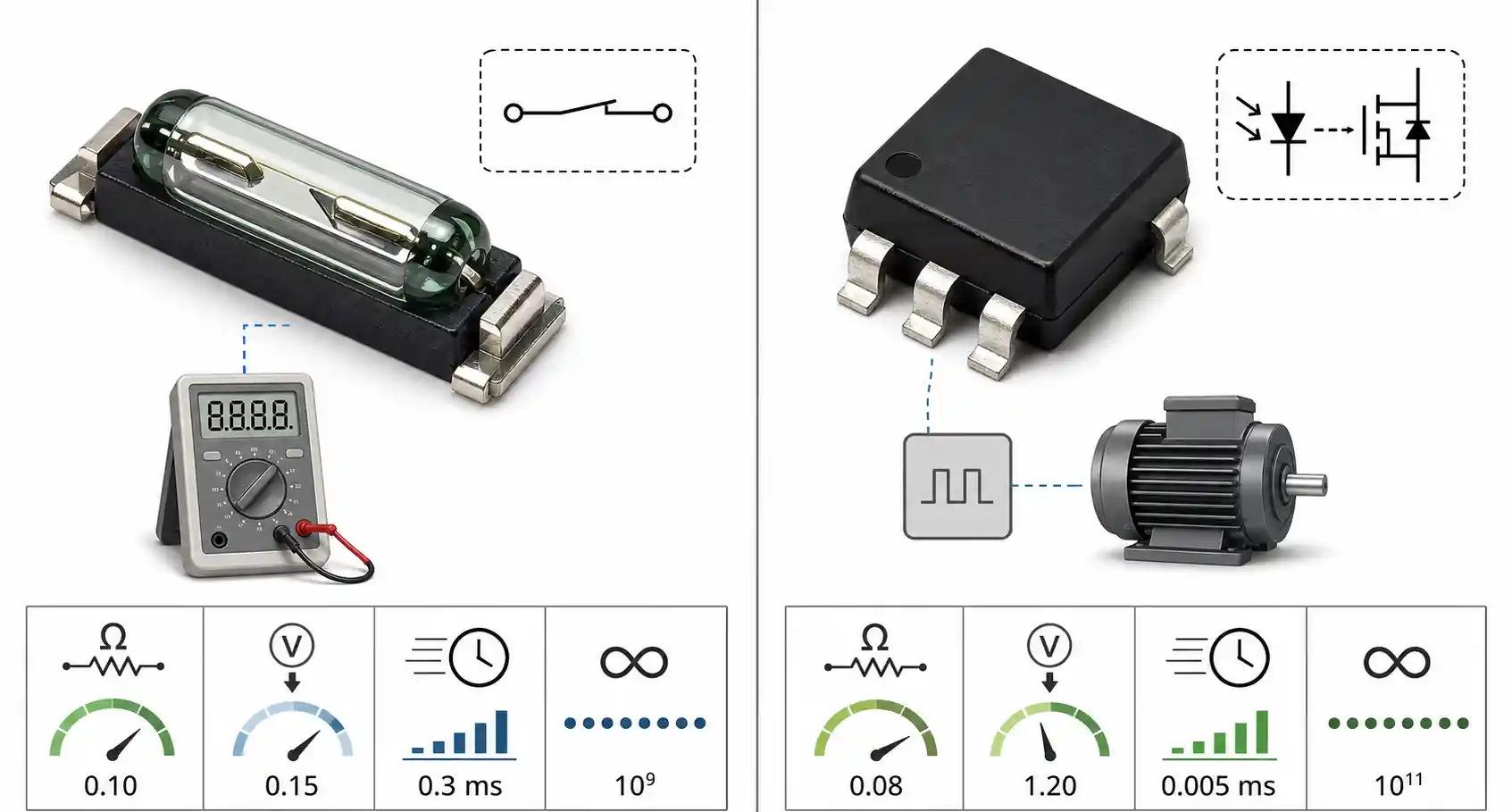

| Tham số | Rơ le sậy | Rơle trạng thái rắn | Tác động kỹ thuật |
|---|---|---|---|

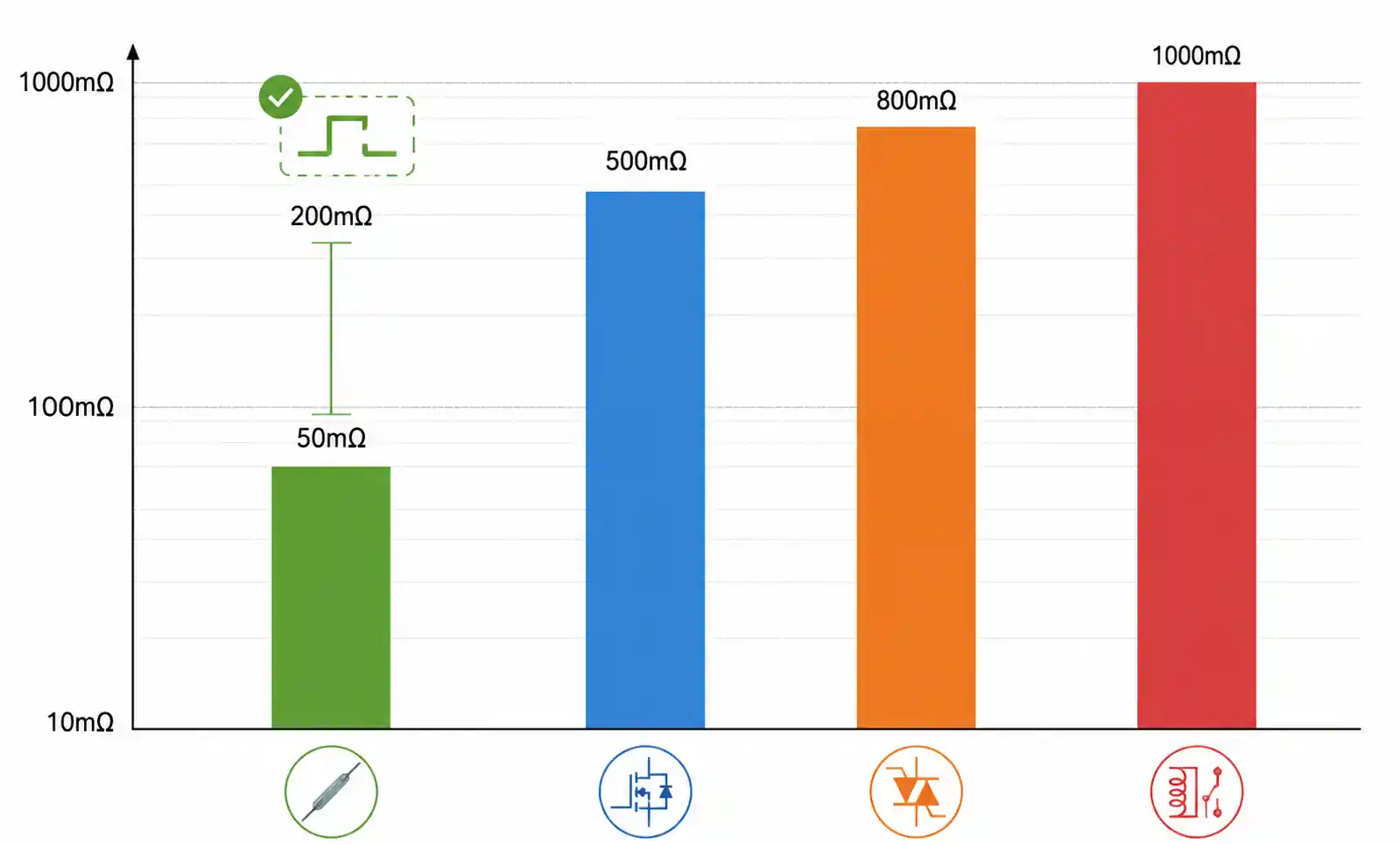

| Điện trở tiếp xúc | 50-200mΩ | 10-100mΩ (MOSFET), >1Ω (TRIAC) | Sậy cung cấp điện trở thấp hơn cho tính toàn vẹn của tín hiệu |
| Giảm điện áp (đóng) | <10mV @ dòng định mức | 0,5-2V điển hình | Giảm SSR ảnh hưởng đến khả năng tiêu tán điện năng và độ chính xác |
| Rò rỉ ngoài trạng thái | <10pA | 1-100μA điển hình | Sậy cần thiết cho các phép đo trở kháng cao |
| Tốc độ chuyển đổi | 0,5-2 mili giây | 1-100μs | SSR nhanh hơn để chuyển mạch tần số cao |
| Tuổi thọ cơ học | Hoạt động 10⁶-10⁹ | Hoạt động 10⁹-10¹¹ | SSR tốt hơn cho tần số cao liên tục |
| Công suất hiện tại | 0,5-3A | 5-100A | SSR xử lý công suất cao hơn |
| Chi phí (công suất thấp) | $ 2-10 | $ 5-20 | Reed tiết kiệm hơn cho các ứng dụng dòng điện thấp |
Chọn rơle sậy cho: Chuyển đổi tín hiệu tương tự chính xác, đo mức thấp (<100mV), cách ly trạng thái lệch cao (>10¹¹Ω), tính linh hoạt của AC/DC, các ứng dụng công suất thấp nhạy cảm với chi phí.
Chọn trạng thái rắn cho: Tần số chuyển mạch cao (>10Hz liên tục), độ rung cao, dòng điện >5A, hoạt động im lặng, tuổi thọ rất cao (>10⁹ ops).
Cân nhắc thiết kế và những cạm bẫy phổ biến
Bảo vệ tiếp xúc: Các tiếp điểm rơle sậy có thể hàn hoặc xói mòn khi chuyển đổi tải cảm ứng hoặc điện dung mà không có bảo vệ. Đối với tải DC cảm ứng, hãy đặt một diode flyback trên tải (cực âm sang dương). Đối với tải AC hoặc chuyển mạch hai chiều, hãy sử dụng diode TVS hai chiều được đánh giá 1.5× tải tối đa voltage. Nếu không triệt tiêu, tuổi thọ rơle giảm từ 10⁸ xuống dưới 10⁶ hoạt động.
Truyền động cuộn dây: Không bao giờ điều khiển cuộn dây rơ le sậy trực tiếp từ các chân I / O của vi điều khiển. Sử dụng công tắc bóng bán dẫn với điện trở đế / cổng. Bao gồm một diode flyback (1N4148) trên cuộn dây — kickback có thể đạt đến điện áp cuộn dây 10×.
Bố cục PCB: Đối với các ứng dụng 250V, duy trì khoảng cách rò rỉ tối thiểu 2mm; đối với 500V, sử dụng 4mm + theo IEC 60664-1. Giữ dấu vết ổ đĩa cuộn dây ngắn và tránh xa các tín hiệu tương tự nhạy cảm.
Những sai lầm thường gặp:
- Tiếp điểm song song để tăng xếp hạng hiện tại: Đừng làm điều này. Sự thay đổi điện trở tiếp xúc có nghĩa là phân bố dòng điện không đồng đều — một tiếp điểm bị lỗi sớm.
- Bỏ qua độ nảy tiếp xúc: Độ nảy điển hình là 0,1-0,5ms. Triển khai phần mềm debouncing (độ trễ 5-10ms) hoặc bộ lọc RC + trình kích hoạt Schmitt.
- Vượt quá định mức điện áp: Tăng đột biến tải cảm ứng có thể bằng điện áp cung cấp 5-10×. Điện từ 24V có thể tạo ra quá độ 200V + — vượt quá sự cố của rơle định mức 100V. Luôn thực hiện ngăn chặn.
- Hoạt động ở dòng định mức 100%: Hoạt động liên tục ở dòng điện định mức làm giảm tuổi thọ do gia nhiệt và truyền vật liệu. Giảm xuống 70-80% cho các ứng dụng có độ tin cậy cao.
Lựa chọn ứng dụng cụ thể
Kiểm tra và đo lường: Thiết bị ATE và DAQ cần EMF nhiệt thấp (<3μV), độ ổn định lâu dài tuyệt vời (±5mΩ trên 10⁷ ops) và chuyển mạch nhanh. Chọn các tiếp điểm mạ vàng. Đối với bộ ghép kênh, hãy kiểm tra nhiễu xuyên âm giữa các kênh (thường là -80dB đến -100dB ở 1MHz). Đối với >10MHz, rơle sậy tiêu chuẩn cho thấy tổn thất chèn đáng kể — sử dụng các gói trở kháng đồng trục hoặc trở kháng phù hợp dành riêng cho RF.
Tự động hóa công nghiệp: Các mô-đun I/O PLC cần tuân thủ UL508 hoặc IEC 61010. Đối với mạch điều khiển 24V DC, hãy chỉ định các tiếp điểm mở dương theo an toàn chức năng IEC 61508. Trong môi trường EMI cao, hãy chọn cuộn dây được che chắn để ngăn kích hoạt sai từ từ trường bên ngoài.
Ô tô: Yêu cầu trình độ AEC-Q200. Hệ thống quản lý pin cần cách ly >2kV giữa các tế bào liền kề và điện trở tiếp xúc thấp. Đối với các ứng dụng cảm biến, hãy chọn rơle có độ nhạy từ thấp để tránh nhiễu từ động cơ hoặc máy phát điện gần đó.
Y tế: Tuân thủ IEC 60601-1 yêu cầu cách ly cuộn dây tiếp xúc >4kV, dòng điện rò rỉ thấp (<2μA ở điện áp định mức) và chứng nhận cấp y tế. Đối với các thiết bị cấy ghép hoặc giám sát liên tục, hãy chọn rơle kín và các tùy chọn cuộn dây công suất thấp để kéo dài tuổi thọ pin.
Chuỗi cung ứng và tìm nguồn cung ứng
| Yếu tố chuỗi cung ứng | Trạng thái điển hình | Chiến lược mua sắm |
|---|---|---|
| Sản phẩm tiêu chuẩn (cuộn dây 5V, 12V, SPST) | Thời gian dẫn 8-12 tuần | Duy trì tồn kho đệm 3-6 tháng |
| Điện áp hoặc cấu hình cuộn dây tùy chỉnh | 12-20 tuần | Khóa các thỏa thuận hàng năm với dự báo |
| Cấp ô tô (AEC-Q200) | 12-16 tuần | Nguồn kép từ nhiều nhà sản xuất |
| Rủi ro lỗi thời (>10 năm sản xuất) | Kiểm tra trạng thái vòng đời | Thiết kế với các lựa chọn thay thế tương thích với chân |
Các nhà sản xuất lớn: Standex-Meder (công ty hàng đầu trong ngành, dòng MK, DIP, SMD), TE Connectivity (dòng PB, phân phối NA tốt), Coto Technology (tần số cao, kiểm tra và đo lường), Littelfuse / Hamlin (ô tô, môi trường khắc nghiệt), Pickering Electronics (thiết bị cao cấp, EMF nhiệt <1μV).
Tối ưu hóa chi phí: Rơle tiêu chuẩn trong ổ đĩa 1K-10K có giá 2-5 USD mỗi chiếc; 10K + giảm xuống còn $ 1-3. Các gói SMD có giá cao hơn 10-20% so với lỗ xuyên qua. Thông số kỹ thuật tùy chỉnh (điện áp không chuẩn, tiếp điểm đặc biệt) thêm 30-50% và yêu cầu 5K-10K MOQ.
Câu hỏi thường gặp
Tuổi thọ điển hình của rơle sậy là bao nhiêu?
Hoạt động từ 10⁶ đến 10⁹ tùy thuộc vào tải tiếp xúc. Chuyển đổi tín hiệu mức thấp (tiếp điểm khô, <10V, <10mA) đạt được tuổi thọ cao nhất. Chuyển đổi tải cảm ứng ở dòng điện định mức làm giảm đáng kể tuổi thọ. Tính toán tổng hoạt động trong suốt vòng đời sản phẩm và đảm bảo nó ở dưới 50% định mức bảng dữ liệu với việc giảm lượng cho loại tải và ứng suất môi trường. ### Làm cách nào để tính toán diode flyback cần thiết cho cuộn dây? Chọn một diode có định mức điện áp ngược >2× điện áp cung cấp cuộn dây và dòng điện chuyển tiếp đánh giá ≥ dòng cuộn dây trạng thái ổn định. Đối với hầu hết các rơle sậy (dòng cuộn dây 5-30mA), 1N4148 (100V, 200mA) hoạt động. Đối với cuộn dây dòng điện cao hơn (>100mA), hãy sử dụng 1N4007 (1000V, 1A). Thời gian phục hồi ngược không quan trọng — chuyển đổi cuộn dây xảy ra ở tần số thấp.
Rơle sậy có thể chuyển đổi tải AC và DC không?
Đúng. Đối với chuyển mạch AC, hãy xác minh điện áp xoay chiều của rơletage đánh giá (được chỉ định là VRMS) và đảm bảo điện áp đỉnhtage (1.414× VRMS) không vượt quá điện áp chuyển mạch tối đatage. Chuyển mạch AC thường cho tuổi thọ tiếp xúc lâu hơn DC ở mức công suất tương đương vì không giao nhau làm giảm hồ quang.
Nguyên nhân gây ra hàn tiếp xúc và làm cách nào để ngăn chặn nó?
Dòng điện quá mức làm tan chảy các bề mặt tiếp xúc và hợp nhất chúng với nhau. Nguyên nhân chính: chuyển đổi tải cảm ứng mà không bị triệt tiêu, dòng khởi động điện dung, dòng điện cao chuyển mạch nóng và sốc cơ học trong quá trình đóng. Ngăn chặn bằng cách thực hiện triệt tiêu hồ quang (điốt cho DC, MOV cho AC), hạn chế dòng khởi động với điện trở nối tiếp, giảm dòng điện 20-30% và tránh các vị trí lắp đặt sốc cao.
Làm cách nào để chọn vật liệu tiếp xúc thích hợp?
Ruthenium (phổ biến nhất) cung cấp sự cân bằng tốt giữa điện trở tiếp xúc, khả năng chuyển mạch và chi phí. Rhodium cung cấp điện trở thấp hơn và khả năng chống ăn mòn tốt hơn cho các tín hiệu mức thấp với chi phí cao hơn. Vonfram xử lý dòng điện cao hơn nhưng có điện trở cao hơn. Để chuyển đổi tín hiệu dưới 100mV hoặc 10mA, hãy chỉ định các tiếp điểm mạ vàng để ngăn sự hình thành oxit làm tăng điện trở theo thời gian.
EMF nhiệt là gì và khi nào nó quan trọng?
EMF nhiệt là một điện áp nhỏ được tạo ra tại điểm giao nhau của các kim loại khác nhau khi có gradient nhiệt độ — thường là 1-5μV / ° C trong rơle sậy. Điều này quan trọng trong các ứng dụng đo lường chính xác (cặp nhiệt điện, cầu đo biến dạng, phép đo nanovolt) trong đó EMF nhiệt rơle có thể tạo ra các sai số tương đương hoặc lớn hơn tín hiệu. Chỉ định rơle có EMF nhiệt <3μV cho các ứng dụng có độ chính xác cao.
Tôi có thể sử dụng rơ le sậy trong môi trường có độ rung cao không?
Rơle tiêu chuẩn chịu được rung động liên tục 10-20G nhưng có thể gặp phải hiện tượng rung tiếp xúc ở mức cao hơn. Đối với độ rung trên 10G hoặc sốc trên 50G (ô tô, hàng không vũ trụ), hãy chọn rơle chống rung có giảm chấn cơ học hoặc xem xét các lựa chọn thay thế trạng thái rắn. Thực hiện cách ly cơ học (vòng đệm cao su, giá đỡ chống sốc) và định hướng rơle sao cho rung động vuông góc với trục tiếp xúc.
Làm cách nào để giải thích thông số kỹ thuật công suất chuyển mạch tối đa?
Công suất chuyển mạch tối đa (watt hoặc VA) đại diện cho tích của voltage và dòng điện mà rơle có thể chuyển đổi một cách an toàn. Nhưng bạn phải xác minh cả điện áp và dòng điện vẫn nằm trong định mức tối đa riêng lẻ — bạn không thể đánh đổi điện áp cao hơn để lấy dòng điện thấp hơn định mức hoặc ngược lại. Ví dụ, rơle định mức 10W, 250V, 0.5A có thể chuyển đổi 10W ở điện áp thấp hơn, nhưng không được vượt quá 0.5A bất kể điện áp và không được vượt quá 250V ngay cả ở dòng điện thấp.
Kết luận
Lựa chọn rơ le sậy cân bằng hiệu suất điện, độ tin cậy cơ học, độ bền môi trường và chi phí. Để đo chính xác, hãy ưu tiên EMF nhiệt thấp và độ ổn định tiếp xúc. Đối với điều khiển công nghiệp, hãy tập trung vào việc tuân thủ quy định, tuổi thọ cơ học và khả năng chống rung. Ô tô yêu cầu hoạt động ở nhiệt độ rộng và AEC-Q200. Y tế yêu cầu cách ly cao và rò rỉ thấp.
Trước khi hoàn thiện: xác minh điện áp chuyển mạch tối đa và dòng điện với giảm công suất cho loại tải; điện áp cuộn dây và tản điện tương thích với mạch truyền động của bạn; tuổi thọ cơ học vượt quá hoạt động dự kiến với biên độ; xếp hạng môi trường đáp ứng yêu cầu ứng dụng; chứng nhận quy định; và sự sẵn có của các nguồn thứ hai để giảm thiểu rủi ro chuỗi cung ứng.
