Hướng dẫn lựa chọn cảm biến con quay hồi chuyển: Cách chọn con quay hồi chuyển MEMS phù hợp cho ứng dụng của bạn

Lựa chọn cảm biến con quay hồi chuyển phù hợp đòi hỏi phải hiểu sự đánh đổi giữa phạm vi đo, độ nhạy, hiệu suất tiếng ồn và mức tiêu thụ điện năng. Hướng dẫn này hướng dẫn bạn qua các thông số kỹ thuật chính, tiêu chí lựa chọn dành riêng cho ứng dụng và cân nhắc thiết kế ảnh hưởng trực tiếp đến hiệu suất hệ thống trong các ứng dụng cảm biến chuyển động.

Mục lục

1. [Giới thiệu: Hướng dẫn này bao gồm những gì] (# 1-giới thiệu-cái gì-hướng dẫn này-bao gồm)
2. [Giải thích các thông số kỹ thuật chính] (# 2-key-technical-parameters-explained)
3. [Cách chọn cảm biến con quay hồi chuyển phù hợp] (# 3-cách chọn cảm biến con quay hồi chuyển bên phải)
4. [So sánh hiệu suất theo ứng dụng] (# 4-so sánh hiệu suất theo ứng dụng)
5. [Cân nhắc thiết kế và cạm bẫy phổ biến] (# 5-cân nhắc thiết kế và cạm bẫy phổ biến)
6. [Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng] (# 6-Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng)
7. [Câu hỏi thường gặp] (# 7-Câu hỏi thường gặp)
8. [Kết luận] (# 8-kết luận)

1. Giới thiệu: Hướng dẫn này bao gồm những gì

Cảm biến con quay hồi chuyển đo vận tốc góc và là thành phần thiết yếu trong các hệ thống theo dõi chuyển động hiện đại. Từ xoay màn hình điện thoại thông minh đến kiểm soát ổn định ô tô và ổn định chuyến bay của máy bay không người lái, con quay hồi chuyển MEMS đã trở thành giải pháp tiêu chuẩn do kích thước nhỏ gọn, tiêu thụ điện năng thấp và tiết kiệm chi phí so với con quay hồi chuyển cơ học truyền thống.

Hướng dẫn này được viết cho các kỹ sư thiết kế, nhóm R&D và quản lý mua sắm, những người cần chọn cảm biến con quay hồi chuyển cho các ứng dụng cụ thể. Thay vì cung cấp một cái nhìn tổng quan chung về công nghệ con quay hồi chuyển, chúng tôi tập trung vào phương pháp lựa chọn, đánh đổi thông số và cân nhắc thiết kế thực tế dựa trên các yêu cầu kỹ thuật trong thế giới thực.

Cho dù bạn đang thiết kế IMU cho robot công nghiệp, thêm cảm biến chuyển động vào thiết bị đeo hay triển khai ổn định trong gimbal máy ảnh, việc hiểu cách thông số kỹ thuật của con quay hồi chuyển chuyển thành hiệu suất hệ thống là rất quan trọng. Chúng tôi đề cập đến các thông số quan trọng nhất đối với ứng dụng của bạn, các lỗi lựa chọn phổ biến và cách xác nhận lựa chọn của bạn thông qua thử nghiệm và xác minh thiết kế thích hợp.

2. Giải thích các thông số kỹ thuật chính

Hiểu thông số kỹ thuật của con quay hồi chuyển đòi hỏi phải vượt ra ngoài các giá trị biểu dữ liệu để nắm bắt cách mỗi thông số ảnh hưởng đến hiệu suất hệ thống của bạn. Dưới đây là các thông số quan trọng thúc đẩy quyết định lựa chọn.

Phạm vi đo lường và phạm vi toàn thang đo

Phạm vi đo, thường được chỉ định bằng độ trên giây (° / s hoặc dps), xác định vận tốc góc tối đa mà cảm biến có thể đo. Các phạm vi phổ biến bao gồm ±250, ±500, ±1000 và ±2000 dps. Điều quan trọng là khớp phạm vi với tốc độ quay dự kiến của ứng dụng của bạn. Ứng dụng xoay màn hình điện thoại thông minh hiếm khi vượt quá 500 dps, trong khi máy bay không người lái thực hiện các thao tác tích cực có thể yêu cầu 2000 dps trở lên.

Chọn phạm vi quá rộng cho ứng dụng của bạn sẽ làm giảm độ phân giải hiệu quả. Vì độ sâu bit ADC không đổi, nên việc trải rộng nó trên một phạm vi rộng hơn có nghĩa là mỗi LSB đại diện cho một mức tăng vận tốc góc lớn hơn. Đối với các ứng dụng chính xác, hãy sử dụng phạm vi hẹp nhất phù hợp với tốc độ góc dự kiến tối đa của bạn cộng với biên độ hợp lý.

Độ nhạy và độ phân giải

Độ nhạy được biểu thị bằng LSB / dps (bit ít ý nghĩa nhất trên độ mỗi giây) hoặc mV / dps cho đầu ra tương tự. Độ nhạy cao hơn cung cấp độ phân giải tốt hơn để phát hiện các chuyển động góc nhỏ. Tuy nhiên, chỉ riêng độ nhạy không quyết định độ chính xác của hệ thống — bạn cũng phải xem xét mật độ nhiễu và độ ổn định phân cực.

Độ phân giải phụ thuộc vào cả độ sâu bit ADC và phạm vi đo đã chọn. Con quay hồi chuyển 16 bit với phạm vi ±250 dps cung cấp khoảng 0,0076 dps trên mỗi LSB, trong khi cùng một cảm biến được cấu hình cho ±2000 dps chỉ cung cấp 0,061 dps trên mỗi LSB. Sự khác biệt gấp tám lần về độ phân giải này có thể rất quan trọng đối với các ứng dụng yêu cầu theo dõi vị trí góc chính xác thông qua tích hợp.

Mật độ tiếng ồn và độ lệch Allan

Mật độ nhiễu, được đo bằng ° / s / √Hz hoặc mdps / √Hz, đặc trưng cho sàn nhiễu của cảm biến trên phổ tần số. Mật độ nhiễu thấp hơn cho phép phát hiện vận tốc góc nhỏ hơn và cải thiện độ chính xác của góc khi tích hợp đầu ra con quay hồi chuyển theo thời gian. Đối với các ứng dụng có độ chính xác cao như thiết bị khảo sát hoặc hệ thống trỏ ăng-ten, mật độ nhiễu dưới 0,01 ° / s / √Hz thường được yêu cầu.

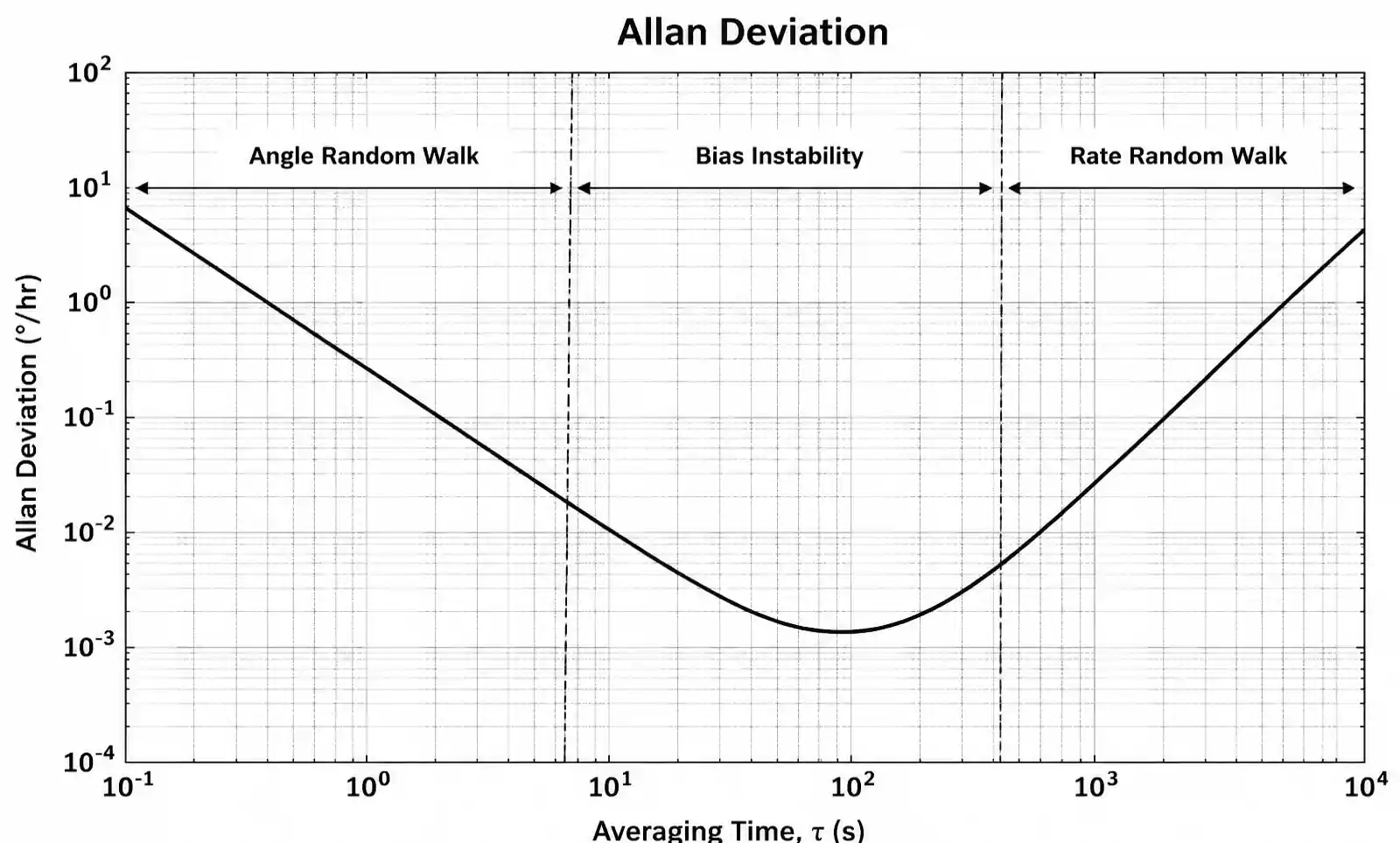

Biểu đồ độ lệch Allan cung cấp một cái nhìn toàn diện về các đặc tính nhiễu của con quay hồi chuyển trong các thời gian tích hợp khác nhau. Cốt truyện tiết lộ góc đi ngẫu nhiên (tiếng ồn ngắn hạn), sự không ổn định thiên vị (tiếng ồn nhấp nháy ở thang thời gian trung bình) và tốc độ đi bộ ngẫu nhiên (trôi dạt dài hạn). Hiểu được những đặc điểm này là điều cần thiết cho các ứng dụng liên quan đến tính toán chết hoặc ước tính thái độ trong thời gian dài.

Đầu ra tỷ lệ bằng không và độ ổn định thiên vị

Đầu ra tốc độ bằng không (ZRO), còn được gọi là độ lệch hoặc độ lệch, là đầu ra của cảm biến khi không có vòng quay. Độ lệch ban đầu khi bật nguồn có thể được hiệu chỉnh, nhưng độ lệch không ổn định — mức độ lệch trôi theo thời gian và nhiệt độ — ảnh hưởng trực tiếp đến độ chính xác của hệ thống. Độ không ổn định sai lệch thường được chỉ định bằng ° / h (độ trên giờ) và đại diện cho tốc độ trôi tối thiểu có thể đạt được sau khi hiệu chuẩn.

Đối với các ứng dụng điều hướng, độ ổn định thiên vị thường là yếu tố hạn chế độ chính xác của vị trí. Con quay hồi chuyển có độ lệch không ổn định 10 ° / h sẽ tích lũy sai số khoảng 240 độ trong 24 giờ nếu không được sửa chữa. Con quay hồi chuyển MEMS cấp tiêu dùng thường thể hiện sự không ổn định về độ lệch 5-50 ° / h, trong khi các thiết bị cấp chiến thuật đạt 0,1-10 ° / h và cảm biến cấp điều hướng đạt dưới 0,01 ° / h.

Băng thông và tốc độ dữ liệu đầu ra

Băng thông xác định dải tần số của đầu vào tốc độ góc mà cảm biến có thể đo chính xác. Đối với hầu hết các ứng dụng cảm biến chuyển động, băng thông 50-100 Hz là đủ để ghi lại chuyển động của con người hoặc chuyển động chậm của robot. Các ứng dụng tốc độ cao như phân tích rung động hoặc phát hiện va đập yêu cầu băng thông rộng hơn, thường là 200 Hz hoặc cao hơn.

Tốc độ dữ liệu đầu ra (ODR) ít nhất phải gấp đôi băng thông tín hiệu theo tiêu chí Nyquist, nhưng các hệ thống thực tế thường sử dụng lấy mẫu quá mức 4-10x để lọc kỹ thuật số hiệu quả và giảm nhiễu. Các ODR phổ biến nằm trong khoảng từ 100 Hz cho các ứng dụng công suất thấp đến 8 kHz cho các hệ thống hiệu suất cao. Lưu ý rằng ODR cao hơn làm tăng mức tiêu thụ điện năng và yêu cầu xử lý dữ liệu.

3. Cách chọn cảm biến con quay hồi chuyển phù hợp

Việc lựa chọn con quay hồi chuyển yêu cầu ánh xạ các yêu cầu ứng dụng với thông số kỹ thuật của cảm biến thông qua quy trình đánh giá có hệ thống. Đây là một phương pháp thực tế dựa trên kinh nghiệm thiết kế trên nhiều lĩnh vực.

Bước 1: Xác định yêu cầu ứng dụng

Bắt đầu bằng cách định lượng các yêu cầu của hệ thống của bạn về mặt kỹ thuật. Vận tốc góc tối đa bạn cần đo là bao nhiêu? Bạn phải duy trì độ chính xác của vị trí góc nào, và trong khoảng thời gian nào? Cảm biến phải chịu được những điều kiện môi trường nào (phạm vi nhiệt độ, sốc, rung)? Ngân sách năng lượng có sẵn là bao nhiêu?

Ví dụ: một ứng dụng điện thoại thông minh có thể yêu cầu: phạm vi ±500 dps, độ chính xác 1 ° để xoay màn hình, hoạt động -20 ° C đến 60 ° C, mức tiêu thụ dòng điện trung bình dưới 1 mA. Cảm biến khớp rô-bốt công nghiệp có thể cần: phạm vi ±250 dps, độ chính xác vị trí 0,1° khi hoạt động liên tục, -40°C đến 85°C, khả năng chịu va đập đến 10.000g và phát hiện lỗi dự phòng.

Bước 2: Chọn phạm vi đo lường

Chọn phạm vi đo hẹp nhất phù hợp với tốc độ góc dự kiến tối đa của bạn với biên độ an toàn từ 20-30%. Nếu ứng dụng của bạn liên quan đến vòng quay tối đa 300 dps, hãy chọn cảm biến ±500 dps thay vì ±2000 dps. Điều này duy trì độ phân giải và tỷ lệ tín hiệu trên nhiễu.

Đối với các ứng dụng có vận tốc góc khác nhau nhiều, hãy xem xét các cảm biến có phạm vi lập trình. Nhiều con quay hồi chuyển MEMS hiện đại cho phép lựa chọn phạm vi có thể cấu hình bằng phần mềm, cho phép bạn tối ưu hóa độ phân giải linh hoạt dựa trên điều kiện hoạt động.

Bước 3: Đánh giá hiệu suất tiếng ồn

Tính toán ngân sách sai số góc từ tích hợp tiếng ồn. Nếu ứng dụng của bạn tích hợp đầu ra con quay hồi chuyển để ước tính góc, mật độ nhiễu và độ ổn định phân cực trở nên quan trọng. Sử dụng thông số kỹ thuật độ lệch Allan để ước tính độ lệch trong thời gian hoạt động yêu cầu của bạn.

Một ước tính nhanh: góc đi bộ ngẫu nhiên (tính bằng ° / √ giờ) nhân với căn bậc hai của thời gian đo (tính bằng giờ) cho ra độ lệch góc dự kiến do nhiễu. Đối với hoạt động 10 phút với góc đi bộ ngẫu nhiên 0.1 ° / √ giờ, dự kiến độ trôi khoảng 0.04 ° chỉ từ nguồn tiếng ồn này.

Bước 4: Đánh giá độ ổn định nhiệt độ

Độ nhạy nhiệt độ ảnh hưởng đến cả hệ số bù và tỷ lệ. Review các thông số kỹ thuật hệ số nhiệt độ: độ lệch so với nhiệt độ (° / s / ° C) và sự thay đổi độ nhạy theo nhiệt độ (ppm / ° C hoặc % / ° C). Đối với các ứng dụng ngoài trời hoặc hệ thống có khả năng tự sưởi ấm đáng kể, việc bù nhiệt độ trở nên cần thiết.

Một số con quay hồi chuyển bao gồm cảm biến nhiệt độ bên trong và cung cấp hệ số bù được hiệu chuẩn tại nhà máy trong thanh ghi thiết bị. Việc triển khai bù này trong chương trình cơ sở của bạn có thể giảm lỗi do nhiệt độ gây ra từ 5-10 lần so với hoạt động không được bù.

4. So sánh hiệu suất theo ứng dụng

Các ứng dụng khác nhau ưu tiên các đặc điểm con quay hồi chuyển khác nhau. So sánh này giúp bạn xác định thông số kỹ thuật nào quan trọng nhất đối với trường hợp sử dụng của mình.

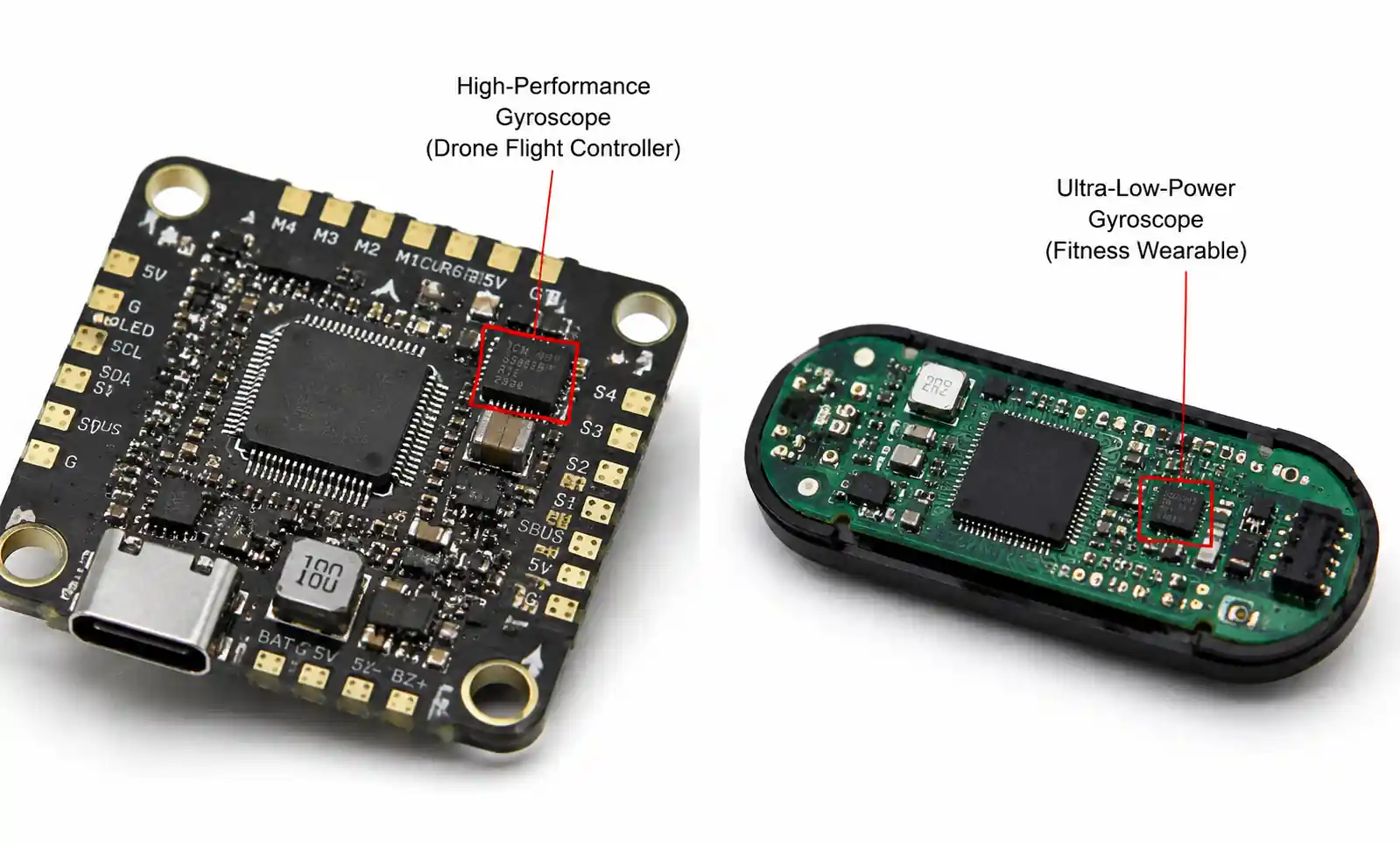

Bảng này nêu bật sự đánh đổi tham số giữa các ứng dụng. Chuyển động tốc độ cao (máy bay không người lái) đòi hỏi phạm vi đo rộng và tốc độ cập nhật nhanh nhưng có thể chịu được tiếng ồn và tiêu thụ điện năng cao hơn. Các ứng dụng chính xác (robot, khảo sát) yêu cầu độ ổn định phân cực tuyệt vời và tiếng ồn thấp nhưng hoạt động ở tốc độ góc vừa phải. Các thiết bị chạy bằng pin (thiết bị đeo) ưu tiên mức tiêu thụ điện năng trên độ chính xác tuyệt đối.

Khi đánh giá con quay hồi chuyển cho ứng dụng của bạn, trước tiên hãy xác định các yêu cầu không thể thương lượng của bạn. Nếu bạn phải đáp ứng tiêu chuẩn AEC-Q100 để sử dụng ô tô, điều đó ngay lập tức thu hẹp các lựa chọn của bạn. Nếu bạn có ngân sách năng lượng 200 μA để phát hiện chuyển động luôn bật, ràng buộc đó sẽ thúc đẩy việc lựa chọn cảm biến nhiều hơn bất kỳ thông số hiệu suất nào.

5. Cân nhắc thiết kế và những cạm bẫy phổ biến

Tích hợp con quay hồi chuyển thích hợp đòi hỏi sự chú ý đến bố cục PCB, thiết kế nguồn điện, quy trình hiệu chuẩn và lắp đặt cơ học. Các chi tiết triển khai này thường xác định xem bạn có đạt được hiệu suất biểu dữ liệu trong hệ thống của mình hay không.

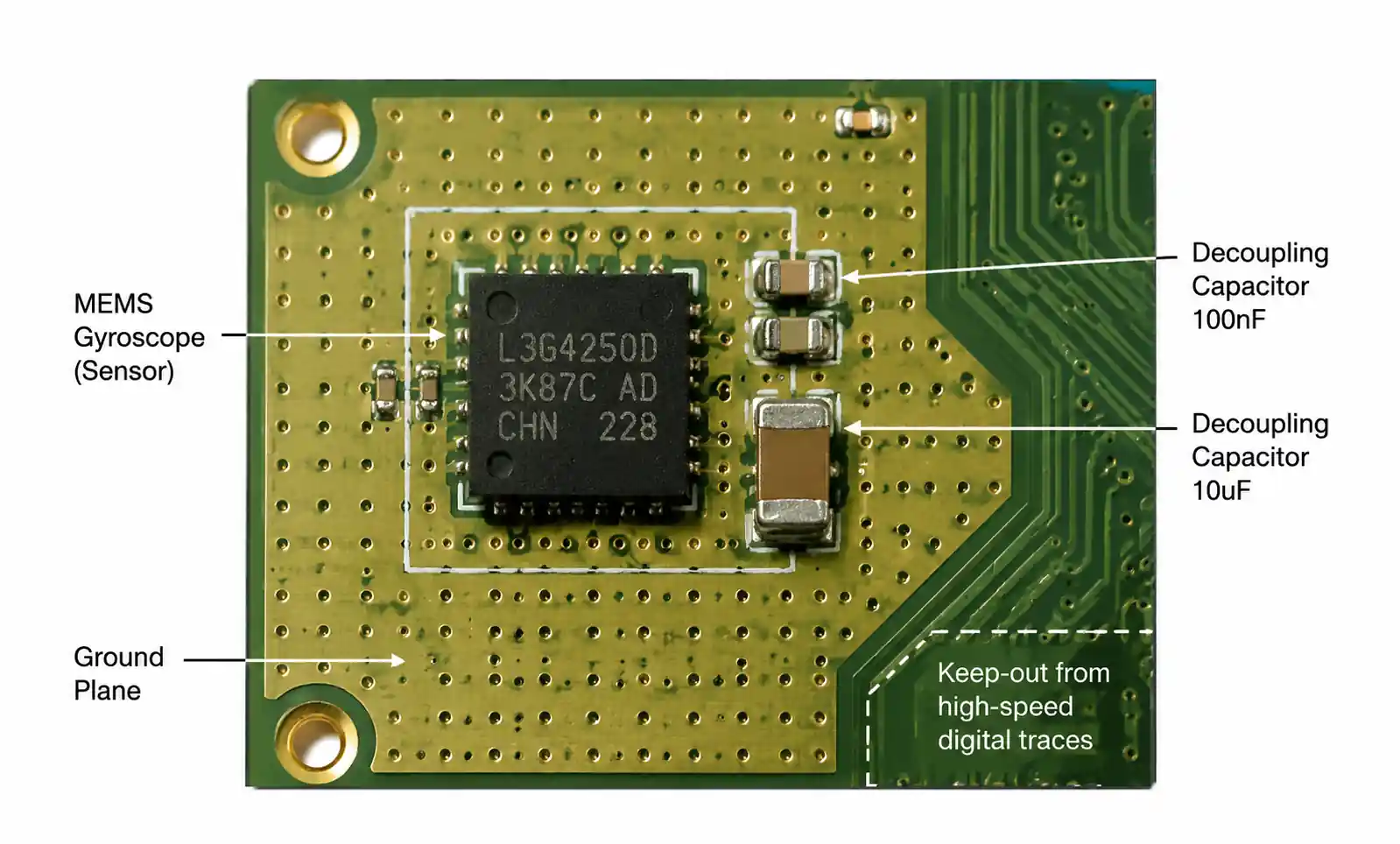

Bố cục PCB và gắn cơ khí

Gắn con quay hồi chuyển càng gần tâm quay của hệ thống càng tốt. Gắn lệch tâm giới thiệu các thành phần gia tốc tịnh tiến ghép nối vào các chỉ số con quay hồi chuyển, đặc biệt là trong chuyển động thẳng và quay kết hợp. Đối với con quay hồi chuyển được gắn cách tâm quay 5 cm, gia tốc tuyến tính 1g tạo ra sai số vận tốc góc biểu kiến xấp xỉ 2 rad / s (115 dps) — có ý nghĩa đối với nhiều ứng dụng.

Lắp đặt cơ học an toàn là rất quan trọng. Bất kỳ sự linh hoạt hoặc chơi nào trong việc lắp đặt đều cho phép cảm biến trải nghiệm các rung động cục bộ khác với mục tiêu đo dự kiến. Sử dụng giá đỡ bốn điểm cho các gói lớn hơn và đảm bảo bản thân PCB được hỗ trợ chắc chắn. Đối với môi trường có độ rung cao, hãy xem xét giá đỡ cách ly rung, nhưng hãy nhận ra điều này có thể gây ra độ trễ pha trong phản ứng động.

Chú ý đến định tuyến PCB gần con quay hồi chuyển. Giữ tín hiệu kỹ thuật số tốc độ cao và nguồn điện chuyển mạch cách xa cảm biến để giảm thiểu nhiễu điện từ. Sử dụng mặt phẳng nối đất rắn bên dưới con quay hồi chuyển và đặt các tụ điện tách rời càng gần các chân nguồn càng tốt. Các khuyến nghị điển hình bao gồm tụ gốm 100 nF trong vòng 2-3 mm tính từ chân VDD, cộng với tụ điện số lượng lớn 10 μF gần đó.

Yêu cầu về nguồn điện

Con quay hồi chuyển MEMS nhạy cảm với nhiễu nguồn điện, ghép nối trực tiếp vào các mạch cảm biến tương tự. Duy trì gợn sóng nguồn điện dưới 50 mV từ đỉnh đến đỉnh, tốt nhất là dưới 10 mV cho các ứng dụng có độ chính xác cao. Sử dụng bộ điều chỉnh LDO có độ ồn thấp dành riêng cho con quay hồi chuyển thay vì chia sẻ đầu ra bộ điều chỉnh chuyển mạch với các mạch kỹ thuật số.

Trình tự bật nguồn quan trọng đối với một số thiết bị. Review biểu dữ liệu để biết bất kỳ yêu cầu nào liên quan đến voltage ramp tốc độ, thời gian giải quyết trước khi giao tiếp đầu tiên hoặc quy trình khởi tạo. Nhiều con quay hồi chuyển yêu cầu 10-100 ms sau khi bật nguồn trước khi có dữ liệu hợp lệ, vì các mạch bên trong ổn định và quá trình tự kiểm tra hoàn tất.

Hiệu chuẩn và bù

Hiệu chuẩn tại nhà máy cung cấp độ chính xác cơ bản, nhưng hiệu chuẩn dành riêng cho ứng dụng giúp cải thiện đáng kể hiệu suất. Tối thiểu, hãy thực hiện quy trình hiệu chuẩn tốc độ bằng không để đo độ lệch khi hệ thống đứng yên và trừ giá trị này khỏi các lần đọc tiếp theo. Để có kết quả tốt nhất, hãy thực hiện hiệu chuẩn này sau khi thiết bị đạt đến trạng thái cân bằng nhiệt.

Bù nhiệt độ làm giảm độ trôi trong phạm vi nhiệt độ hoạt động. Cách tiếp cận đơn giản nhất nắm bắt các giá trị bù tại một số điểm nhiệt độ trong quá trình sản xuất và lưu trữ bảng tra cứu bù hoặc hệ số đa thức trong bộ nhớ cố định. Các phương pháp phức tạp hơn cũng bù đắp cho sự thay đổi sai lệch của hệ số tỷ lệ và trục theo nhiệt độ.

Độ nhạy trục chéo — phản ứng của cảm biến đối với tốc độ góc về trục không chính — thường dao động từ 1% đến 5% trong con quay hồi chuyển MEMS. Đối với các ứng dụng yêu cầu khớp nối chặt chẽ giữa các trục hoặc đo vận tốc góc 3D chính xác, hãy mô tả đặc điểm và bù đắp cho các hiệu ứng trục chéo thông qua biến đổi ma trận quay.

Những lỗi thiết kế phổ biến cần tránh

Một lỗi thường gặp là đánh giá thấp tác động của rung động đối với các chỉ số con quay hồi chuyển. Rung tần số cao có thể bí danh thành băng thông đo, tạo ra tốc độ góc rõ ràng không tương ứng với vòng quay thực tế. Triển khai các bộ lọc khử răng cưa trước ADC (đối với con quay hồi chuyển đầu ra tương tự) hoặc sử dụng bộ lọc thông thấp kỹ thuật số tích hợp của cảm biến được cấu hình phù hợp cho ứng dụng của bạn.

Một sai lầm khác là bỏ qua quá trình khởi động con quay hồi chuyển. Độ lệch thay đổi đáng kể trong vài phút đầu tiên sau khi bật nguồn khi thiết bị tự nóng lên do tiêu tán nguồn điện bên trong. Đối với các ứng dụng yêu cầu kết quả đọc chính xác ngay lập tức sau khi bật nguồn, hãy duy trì con quay hồi chuyển ở chế độ chờ công suất thấp hoặc mô tả đặc điểm khởi động chuyên nghiệpfile và bù cho phù hợp.

Không xác nhận hiệu suất con quay hồi chuyển trong điều kiện hoạt động thực tế có lẽ là sơ suất nghiêm trọng nhất. Thử nghiệm trên băng ghế dự bị ở nhiệt độ phòng với xoay thủ công nhẹ nhàng mang lại sự tự tin hạn chế. Kiểm tra thiết kế của bạn trên toàn bộ phạm vi nhiệt độ, chịu các cấu hình sốc và rung động dự kiến, đồng thời xác minh hiệu suất trong thời gian hoạt động kéo dài để phát hiện các vấn đề về độ lệch và độ nhạy cảm với môi trường.

6. Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng

Tính khả dụng của con quay hồi chuyển, thời gian giao hàng và quản lý vòng đời ảnh hưởng đáng kể đến tiến độ phát triển sản phẩm và khả năng mở rộng sản xuất. Hiểu bối cảnh chuỗi cung ứng giúp giảm thiểu rủi ro.

Các nhà cung cấp chính và vị thế thị trường

Thị trường con quay hồi chuyển MEMS bị chi phối bởi một số nhà cung cấp chính: Bosch Sensortec, STMicroelectronics, TDK InvenSense (hiện là một phần của TDK), Analog Devices và Murata. Mỗi loại đều có những thế mạnh khác nhau — Bosch và ST tập trung nhiều vào thị trường tiêu dùng và ô tô với các bộ phận khối lượng lớn, tối ưu hóa chi phí. TDK InvenSense đi tiên phong trong nhiều con quay hồi chuyển MEMS tiêu dùng. Thiết bị tương tự cung cấp các tùy chọn hiệu suất cao hơn cho các ứng dụng công nghiệp và chính xác.

Đối với các sản phẩm tiêu dùng số lượng lớn, các bộ phận của Bosch (dòng BMI) và ST (dòng LSM) thường cung cấp sự kết hợp tốt nhất giữa hiệu suất, chi phí và tính khả dụng. Đối với các ứng dụng ô tô yêu cầu chứng chỉ AEC-Q100, ST, Bosch và TDK đều có danh mục đầu tư đủ điều kiện. Các ứng dụng công nghiệp thường được hưởng lợi từ phạm vi nhiệt độ rộng hơn và cam kết vòng đời dài hơn của Analog Devices.

Quản lý thời gian giao hàng và hàng tồn kho

Cảm biến con quay hồi chuyển tiêu chuẩn thường có thời gian giao hàng từ tồn kho đến 12-16 tuần, tùy thuộc vào điều kiện thị trường và biến động nhu cầu. Các biến thể đủ tiêu chuẩn ô tô thường có thời gian giao hàng dài hơn do các yêu cầu thử nghiệm và trình độ bổ sung. Lập kế hoạch cho thời gian giao hàng 20-26 tuần cho các cảm biến cấp ô tô trong thời gian cung cấp chặt chẽ.

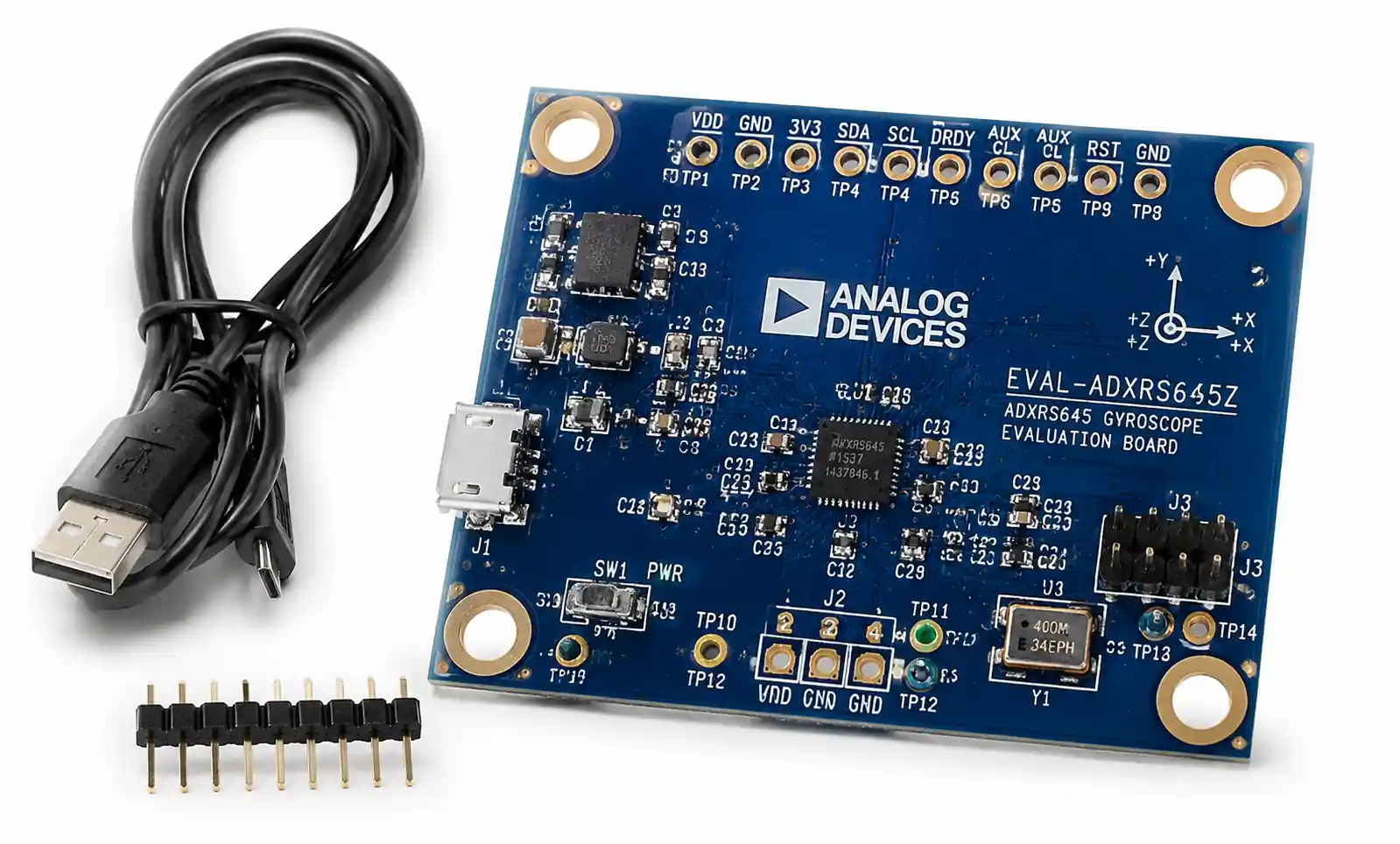

Đối với nguyên mẫu và sản xuất số lượng thấp, mua từ các nhà phân phối như Digi-Key, Mouser hoặc Arrow cung cấp tính khả dụng ngay lập tức nhưng với chi phí đơn vị cao hơn. Khối lượng sản xuất trên 10.000 đơn vị hàng năm thường biện minh cho mối quan hệ trực tiếp với nhà cung cấp, cung cấp giá cả tốt hơn, khả năng hiển thị thời gian giao hàng và khả năng tiếp cận hỗ trợ kỹ thuật.

Lỗi thời và các bộ phận thay thế

Con quay hồi chuyển MEMS có vòng đời sản phẩm từ 5-7 năm đối với các bộ phận tập trung vào người tiêu dùng đến 10-15 năm đối với các thiết bị công nghiệp và ô tô. Kiểm tra các cam kết về tuổi thọ sản phẩm của nhà sản xuất, đặc biệt là đối với các sản phẩm dự kiến sẽ được sản xuất trong nhiều năm.

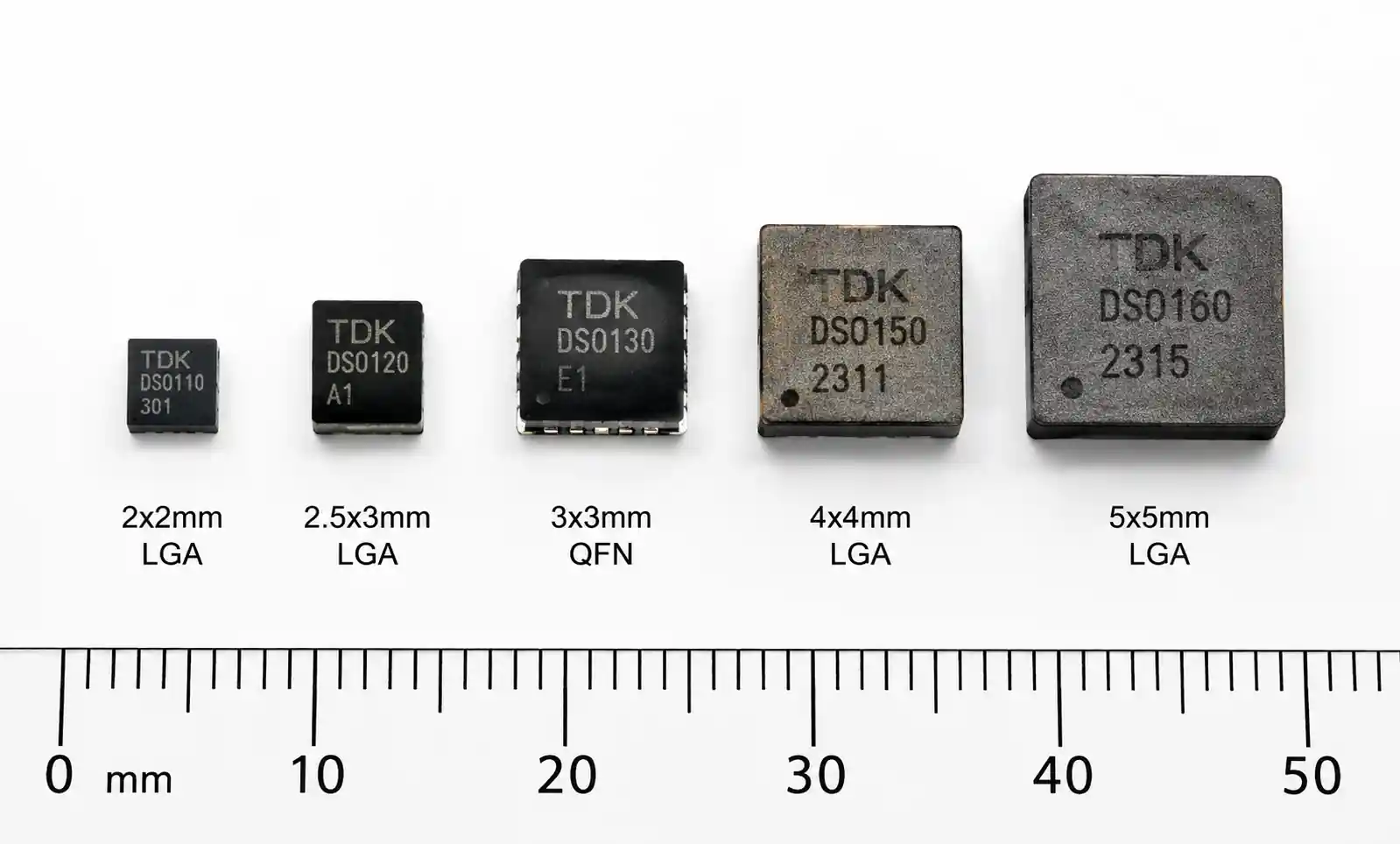

Thiết kế cho các lựa chọn thay thế tương thích với chân khi có thể. Nhiều con quay hồi chuyển trong gia đình của nhà cung cấp chia sẻ sơ đồ chân và giao thức truyền thông, cho phép bạn thay thế một cấp hiệu suất hoặc thế hệ khác với những thay đổi PCB tối thiểu. Đối với các ứng dụng quan trọng, hãy xác thực ít nhất một bộ phận thay thế trong giai đoạn thiết kế để bạn có bản sao lưu đủ điều kiện nếu lựa chọn chính của bạn gặp phải hạn chế về nguồn cung hoặc hết tuổi thọ.

Khi con quay hồi chuyển hết tuổi thọ, các nhà cung cấp thường thông báo trước 6-12 tháng và đưa ra cơ hội mua lần cuối. Chuẩn bị sẵn kế hoạch di chuyển, bao gồm các thay đổi chương trình cơ sở cần thiết để hỗ trợ cảm biến thay thế và bất kỳ hiệu chuẩn lại nào cần thiết cho ứng dụng của bạn.

7. Câu hỏi thường gặp

Sự khác biệt giữa con quay hồi chuyển và gia tốc kế là gì?

Con quay hồi chuyển đo vận tốc góc (tốc độ quay) xung quanh một hoặc nhiều trục, trong khi gia tốc kế đo gia tốc tuyến tính. Con quay hồi chuyển phát hiện tốc độ quay của một thứ gì đó, trong khi gia tốc kế phát hiện những thay đổi về vận tốc hoặc hướng so với trọng lực. Hầu hết các hệ thống cảm biến chuyển động kết hợp cả hai cảm biến trong IMU (Đơn vị đo lường quán tính) để theo dõi cả chuyển động tuyến tính và quay. Sử dụng cả hai loại cảm biến cùng nhau cho phép theo dõi vị trí và hướng chính xác hơn so với chỉ một trong hai cảm biến.

Làm cách nào để chuyển đổi đầu ra con quay hồi chuyển sang góc?

Đầu ra con quay hồi chuyển là vận tốc góc, phải được tích hợp theo thời gian để có được góc. Trong các hệ thống rời rạc, nhân số đọc vận tốc góc với khoảng thời gian giữa các mẫu và tính tổng các gia số này. Ví dụ: nếu con quay hồi chuyển của bạn đọc 10 ° / s và bạn lấy mẫu ở 100 Hz, mỗi mẫu đại diện cho 0,1 ° quay. Tuy nhiên, tích hợp tích lũy tất cả các lỗi bao gồm nhiễu và độ lệch trục, khiến ước tính góc trôi theo thời gian. Hầu hết các hệ thống thực tế đều hợp nhất dữ liệu con quay hồi chuyển với các chỉ số gia tốc kế hoặc từ kế để ràng buộc độ trôi này.

Đặc tả độ ổn định thiên vị có ý nghĩa gì đối với ứng dụng của tôi?

Độ ổn định phân cực thể hiện mức độ lệch tỷ lệ không trôi theo thời gian, thường được chỉ định bằng ° / h. Độ lệch này trực tiếp giới hạn thời gian bạn có thể tích hợp dữ liệu con quay hồi chuyển trước khi sai số góc tích lũy trở nên không thể chấp nhận được. Con quay hồi chuyển có độ ổn định phân cực 10 ° / h có thể trôi 10 độ trong một giờ ngay cả khi hoàn toàn đứng yên. Đối với các phép đo trong thời gian ngắn (vài giây đến phút), độ ổn định phân cực có tác động tối thiểu. Đối với các ứng dụng yêu cầu định hướng chính xác trong nhiều giờ mà không có cập nhật tham chiếu bên ngoài, độ ổn định thiên vị trở thành nguồn lỗi chủ đạo và bạn cần con quay hồi chuyển cấp chiến thuật hoặc cấp điều hướng.

Tôi có thể sử dụng con quay hồi chuyển 3 trục thay cho ba cảm biến một trục không?

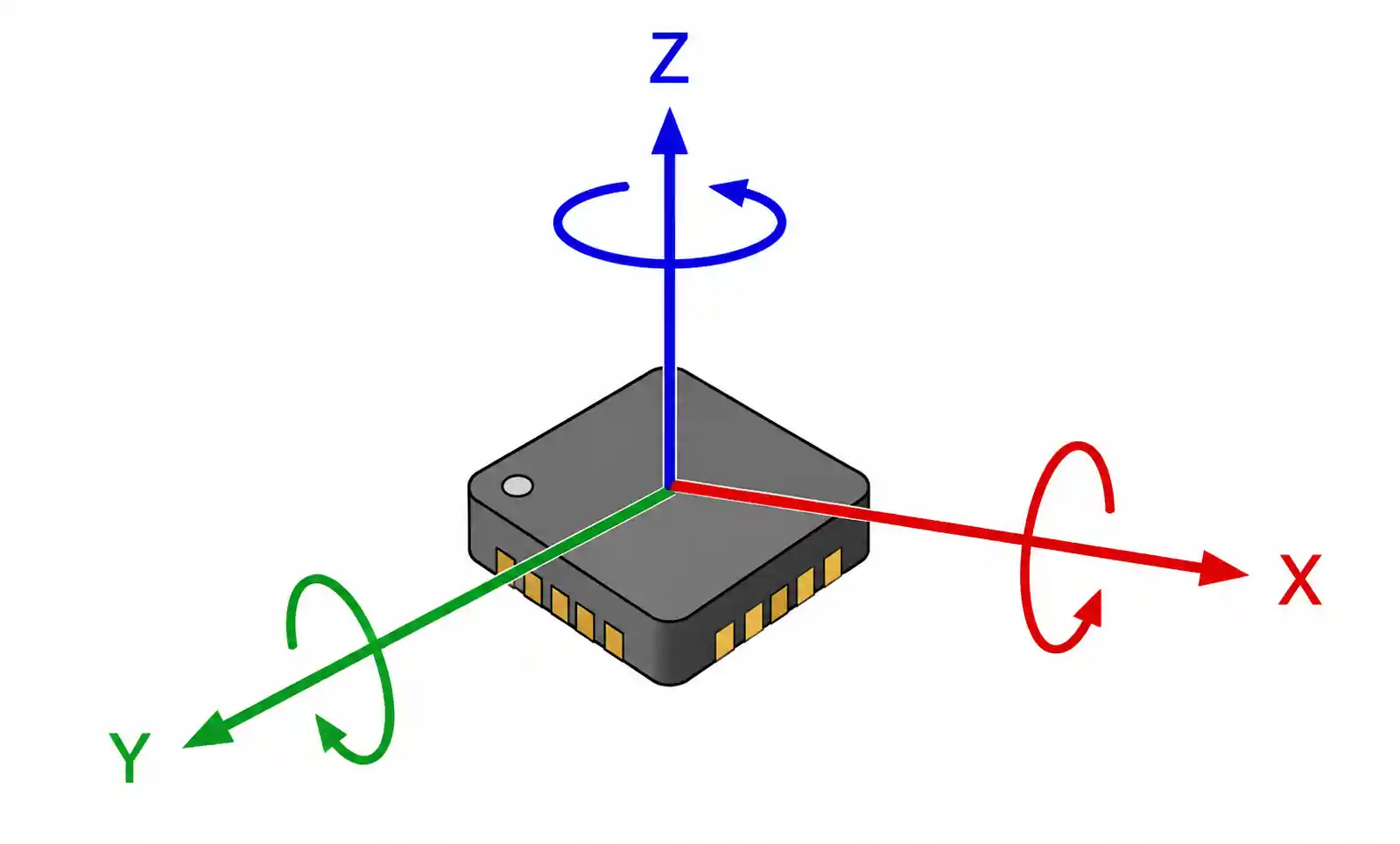

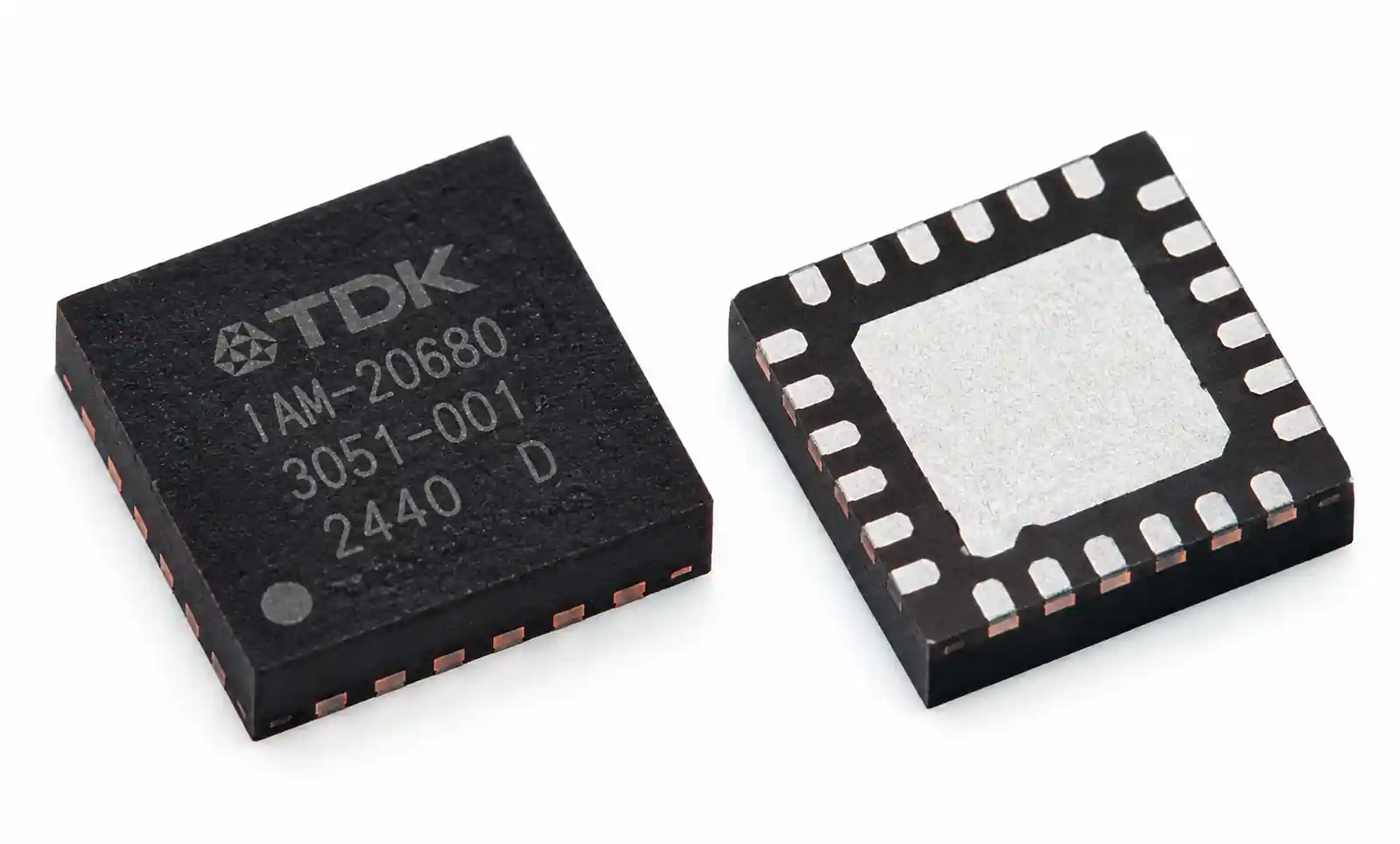

Có, và đây là cách tiếp cận tiêu chuẩn trong các thiết kế hiện đại. Con quay hồi chuyển MEMS 3 trục tích hợp ba phần tử cảm biến vào một gói duy nhất, đo đồng thời vận tốc góc xung quanh trục X, Y và Z. Điều này mang lại những lợi thế đáng kể: dấu chân PCB nhỏ hơn, tiêu thụ điện năng thấp hơn, giảm số lượng thành phần và căn chỉnh trục tốt hơn so với ba cảm biến rời rạc. Cân nhắc chính là cả ba trục đều chia sẻ giao diện nguồn và giao tiếp chung, vì vậy bạn không thể định cấu hình độc lập từng trục nếu ứng dụng của bạn yêu cầu phạm vi hoặc băng thông khác nhau trên mỗi trục.

Làm cách nào để xử lý hiệu chuẩn bù đắp ban đầu?

Thực hiện hiệu chuẩn tốc độ bằng không khi hệ thống đứng yên, lý tưởng nhất là sau khi con quay hồi chuyển đạt đến trạng thái cân bằng nhiệt (thường là 2-5 phút sau khi bật nguồn). Thu thập 50-100 mẫu ở tốc độ dữ liệu hoạt động bình thường của bạn, tính trung bình chúng để giảm nhiễu và lưu trữ mức trung bình này dưới dạng hiệu chỉnh bù đắp. Trừ độ lệch này khỏi tất cả các lần đọc tiếp theo. Hiệu chỉnh lại bất cứ khi nào hệ thống khởi động từ trạng thái tắt nguồn hoặc nếu nhiệt độ hoạt động thay đổi đáng kể. Đối với các thiết bị tiêu dùng, hãy kích hoạt hiệu chuẩn lại khi hệ thống phát hiện khoảng thời gian đứng yên (tất cả các cảm biến đều hiển thị sự thay đổi tối thiểu trong vài giây). Đối với các ứng dụng công nghiệp, hãy thực hiện quy trình hiệu chuẩn chính thức như một phần của quy trình khởi động hoặc bảo trì.

Tôi nên sử dụng tốc độ lấy mẫu nào cho con quay hồi chuyển của mình?

Chọn tốc độ lấy mẫu cao hơn ít nhất 4-5 lần so với chuyển động tần số cao nhất mà bạn cần đo. Để theo dõi chuyển động của con người, 100-200 Hz là đủ. Đối với robot tốc độ cao hoặc giám sát độ rung, có thể cần 1-4 kHz. Tốc độ lấy mẫu cao hơn cho phép lọc kỹ thuật số tốt hơn và giảm nhiễu lượng tử hóa, nhưng làm tăng mức tiêu thụ điện năng và yêu cầu xử lý dữ liệu. Nhiều con quay hồi chuyển cung cấp tốc độ dữ liệu đầu ra có thể định cấu hình — bắt đầu với tốc độ cao hơn trong quá trình phát triển để thu thập nội dung tần số cao bất ngờ, sau đó giảm xuống tốc độ tối thiểu cần thiết cho sản xuất để tối ưu hóa mức tiêu thụ điện năng.

Con quay hồi chuyển cấp ô tô có cần thiết cho tất cả các ứng dụng ô tô không?

Đối với các hệ thống quan trọng về an toàn hoặc liên quan trực tiếp đến điều khiển phương tiện (ESC, ADAS, triển khai túi khí), các cảm biến đủ tiêu chuẩn AEC-Q100 thường được các nhà sản xuất ô tô yêu cầu và thường được yêu cầu bởi các tiêu chuẩn an toàn chức năng như ISO 26262. Đối với các ứng dụng không liên quan đến an toàn như điều khiển bằng cử chỉ của hệ thống thông tin giải trí hoặc ổn định camera hành trình, cảm biến cấp công nghiệp có thể đủ tùy thuộc vào yêu cầu của khách hàng. Tuy nhiên, ngay cả các ứng dụng ô tô không quan trọng cũng phải chịu được chu kỳ nhiệt độ khắc nghiệt, độ tin cậy lâu dài và tiếp xúc với môi trường điện từ ô tô. Sử dụng các bộ phận đủ tiêu chuẩn ô tô giúp đơn giản hóa việc đánh giá chất lượng và giảm nguy cơ hỏng hóc tại hiện trường, ngay cả khi không được yêu cầu nghiêm ngặt.

Làm cách nào để bảo vệ con quay hồi chuyển khỏi va đập cơ học trong quá trình vận chuyển?

Con quay hồi chuyển MEMS thường mạnh mẽ chống sốc cơ học khi không được cấp nguồn, thường chịu được 10.000g trở lên. Tuy nhiên, sốc trong quá trình vận hành (khi các phần tử cảm biến đang chuyển động) gây ra rủi ro lớn hơn. Thiết kế giá đỡ PCB của bạn để cách ly cảm biến khỏi các tác động và rơi vỏ. Sử dụng lớp phủ phù hợp hoặc nắp bảo vệ nếu cảm biến bị hở. Đối với các sản phẩm được vận chuyển có lắp pin (con quay hồi chuyển có khả năng được cấp nguồn), hãy đảm bảo đệm đóng gói đầy đủ và kiểm tra thiết kế của bạn theo tiêu chuẩn đóng gói IETM hoặc thông số kỹ thuật thử nghiệm thả rơi tương đương liên quan đến danh mục sản phẩm của bạn.

8. Kết luận

Chọn con quay hồi chuyển là tất cả về sự đánh đổi: phạm vi, tiếng ồn, độ ổn định thiên vị và sức mạnh. Đồ tiêu dùng? Đi rẻ và năng lượng thấp. Công nghiệp hay ô tô? Bạn cần sự ổn định lâu dài và hoạt động ở nhiệt độ rộng. Có được sự cân bằng phù hợp và bạn sẽ không chỉ định quá mức.

Để xoay màn hình, cử chỉ hoặc theo dõi hoạt động, con quay hồi chuyển MEMS tiêu dùng của Bosch hoặc ST trong phạm vi ±500 đến ±2000 dps thường thực hiện công việc này. Đối với robot, ổn định máy ảnh hoặc bất kỳ thứ gì cần độ chính xác dưới độ theo thời gian, hãy tìm độ ổn định sai lệch dưới 10 ° / h và mật độ nhiễu dưới 0,015 ° / s / √Hz.

Điểm mấu chốt: bắt đầu với các yêu cầu rõ ràng — phạm vi, độ chính xác, nhiệt độ, công suất, tuổi thọ. Lọc ứng viên, sau đó kiểm tra các lựa chọn hàng đầu trong điều kiện thực tế. Cách tiếp cận có hệ thống đó giúp bạn có được một con quay hồi chuyển hoạt động, hoạt động trong sản xuất và luôn được hỗ trợ trong suốt vòng đời sản phẩm của bạn.
