Hướng dẫn lựa chọn cuộn cảm chế độ chung: Cách chọn thành phần phù hợp để triệt tiêu EMI

Mục lục

1. [Cuộn cảm chế độ chung là gì và tại sao nó lại quan trọng] (# 1-chế độ phổ biến là gì-nghẹt thở và tại sao nó lại quan trọng)
2. [Giải thích các thông số kỹ thuật chính] (# 2-key-technical-parameters-explained)
3. [Cách chọn cuộn cảm chế độ chung phù hợp cho ứng dụng của bạn] (# 3-cách chọn đúng-chế độ chung-choke cho ứng dụng của bạn)
4. [So sánh hiệu suất theo ứng dụng] (# 4-so sánh hiệu suất theo ứng dụng)
5. [Cân nhắc thiết kế và cạm bẫy phổ biến] (# 5-cân nhắc thiết kế và cạm bẫy phổ biến)
6. [Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng] (# 6-Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng)
7. [Câu hỏi thường gặp] (# 7-Câu hỏi thường gặp)
8. [Kết luận và các bước tiếp theo] (# 8-kết luận và các bước tiếp theo)

1. Cuộn cảm chế độ chung là gì và tại sao nó lại quan trọng

Cuộn cảm chế độ chung là thành phần bộ lọc nhiễu điện từ thụ động (EMI) được thiết kế để triệt tiêu nhiễu chế độ chung đồng thời cho phép tín hiệu chế độ vi sai đi qua với độ suy giảm tối thiểu. Về mặt thực tế, nó ngăn dòng nhiễu tần số cao chạy theo cùng một hướng trên cả hai đường tín hiệu bức xạ hoặc ghép nối vào các mạch nhạy cảm.

Cuộn cảm chế độ chung rất cần thiết trong các thiết kế điện tử hiện đại vì các tiêu chuẩn quy định như FCC Phần 15, CISPR 32 và EN 55032 yêu cầu các giới hạn nghiêm ngặt về phát xạ dẫn và bức xạ. Nếu không lọc chế độ chung thích hợp, các sản phẩm có thể không vượt qua thử nghiệm EMC, trì hoãn việc gia nhập thị trường và tăng chi phí tuân thủ. Trong các giao diện kỹ thuật số tốc độ cao như USB, HDMI, Ethernet và bus CAN, cuộn cảm chế độ chung bảo vệ tính toàn vẹn của tín hiệu đồng thời đảm bảo rằng hệ thống đáp ứng các yêu cầu về khả năng tương thích điện từ.

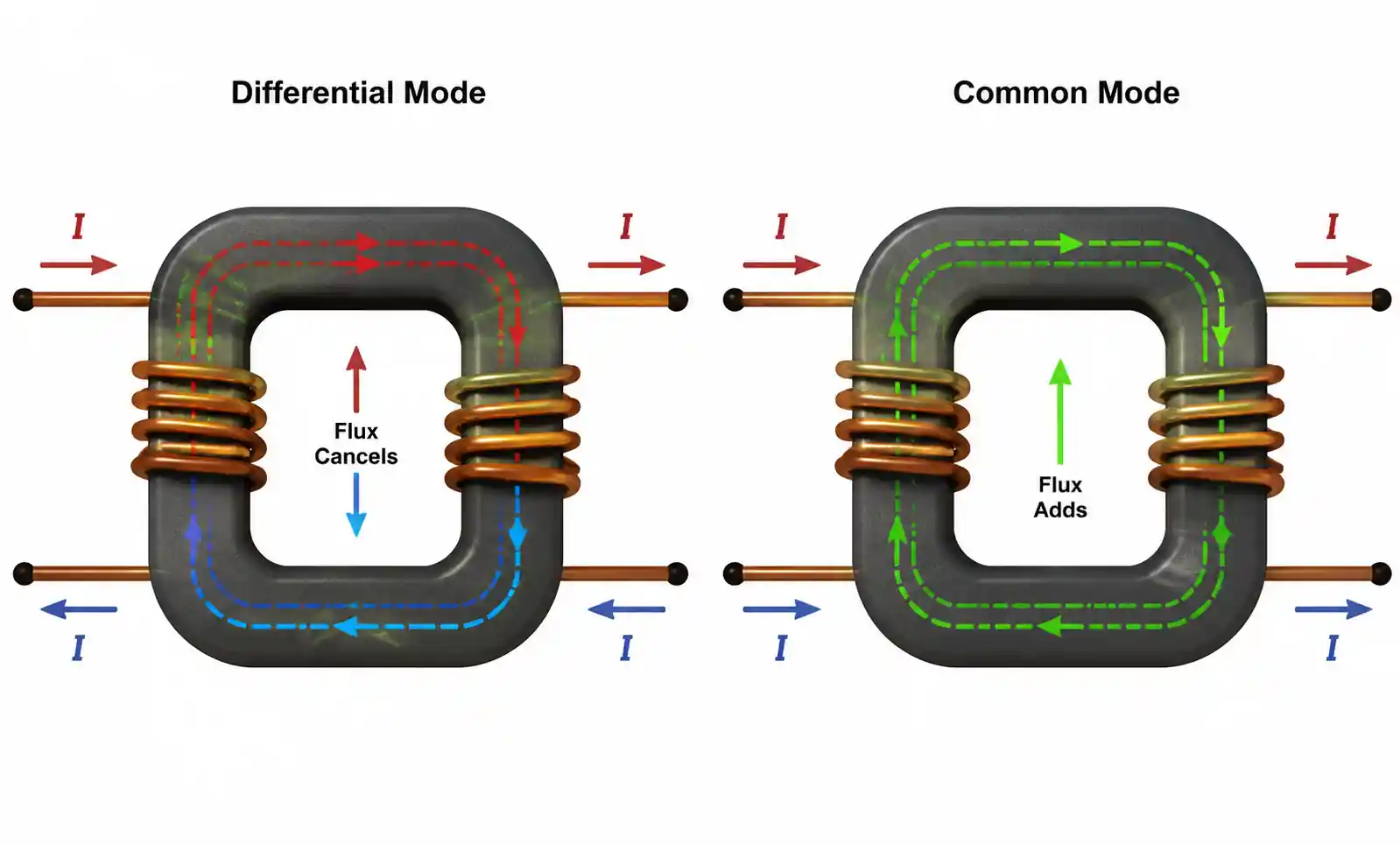

Thiết kế lõi của cuộn cảm chế độ chung bao gồm hai hoặc nhiều cuộn dây quấn trên lõi từ chung, thường là ferit hoặc sắt bột. Khi tín hiệu chế độ vi sai đi qua thành phần, từ trường sẽ triệt tiêu, dẫn đến trở kháng thấp và suy giảm tín hiệu tối thiểu. Tuy nhiên, khi dòng điện chế độ chung chạy qua, từ trường cộng thêm một cách xây dựng, tạo ra trở kháng cao chặn tiếng ồn không mong muốn. Hành vi này làm cho cuộn cảm chế độ chung về cơ bản khác với cuộn cảm chế độ vi sai, trong đó cả hai cuộn dây đều góp phần lọc tín hiệu.

Trong các ứng dụng thực tế, các kỹ sư phải cân bằng một số yêu cầu cạnh tranh: trở kháng chế độ chung đầy đủ trên dải tần số quan tâm, suy hao chèn chế độ vi sai thấp để duy trì chất lượng tín hiệu, đủ khả năng xử lý dòng điện, dấu chân nhỏ gọn cho bố cục PCB dày đặc và hiệu quả chi phí cho sản xuất số lượng lớn. Hiểu được những đánh đổi này là điều cần thiết để lựa chọn thành công.

2. Giải thích các thông số kỹ thuật chính

Chọn cuộn cảm chế độ chung phù hợp đòi hỏi phải hiểu các thông số quan trọng xuất hiện trong biểu dữ liệu. Mỗi thông số kỹ thuật có ý nghĩa trực tiếp đến hiệu suất mạch và hiểu sai các giá trị này là một nguồn lỗi thiết kế phổ biến.

Trở kháng chế độ chung (Zcm)

Trở kháng chế độ chung là chỉ số hiệu suất chính cho cuộn cảm chế độ chung. Nó thể hiện sự đối lập với dòng điện chế độ chung ở một tần số cụ thể, thường được đo ở 25 MHz hoặc 100 MHz. Trở kháng cao hơn giúp khử tiếng ồn tốt hơn, nhưng đường cong trở kháng thay đổi đáng kể theo tần số do điện dung ký sinh và đặc tính vật liệu lõi. Khi đánh giá bảng dữ liệu, hãy luôn kiểm tra giá trị trở kháng ở tần suất xảy ra sự cố EMI của bạn, không chỉ thông số kỹ thuật tiêu đề.

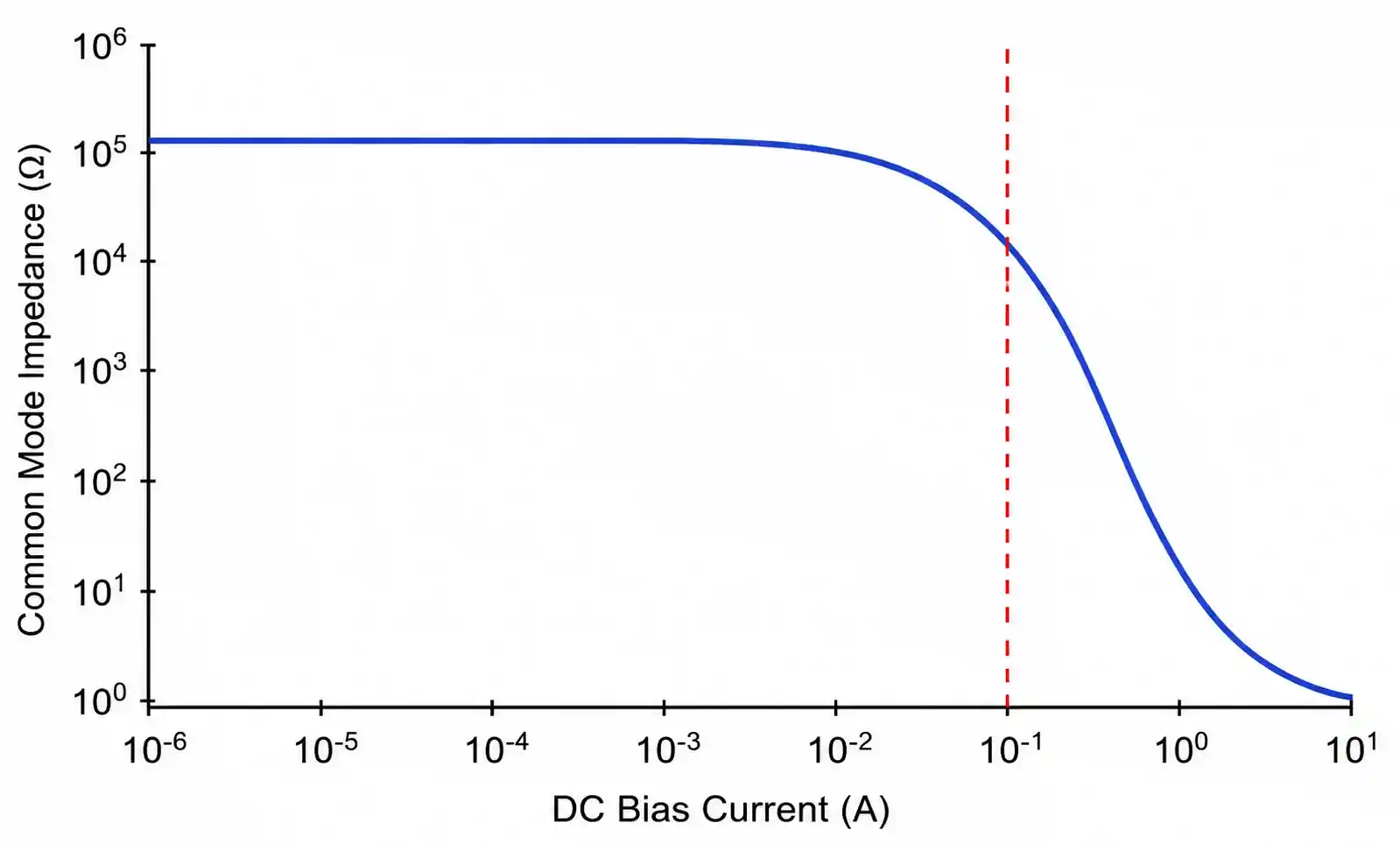

Dòng định mức (idc)

Định mức dòng điện một chiều cho biết dòng điện liên tục tối đa mà cuộn cảm có thể xử lý trước khi bão hòa làm giảm hiệu quả của nó. Vượt quá định mức này làm cho lõi từ bão hòa, làm giảm đáng kể trở kháng chế độ chung. Trong các ứng dụng cung cấp năng lượng như sạc USB hoặc PoE, các kỹ sư thường chọn nhầm cuộn cảm chỉ dựa trên trở kháng, chỉ để phát hiện ra rằng thành phần bão hòa dưới dòng điện hoạt động bình thường. Luôn xác minh rằng dòng điện định mức vượt quá dòng tải dự kiến tối đa với biên độ thích hợp.

[IMG_2]

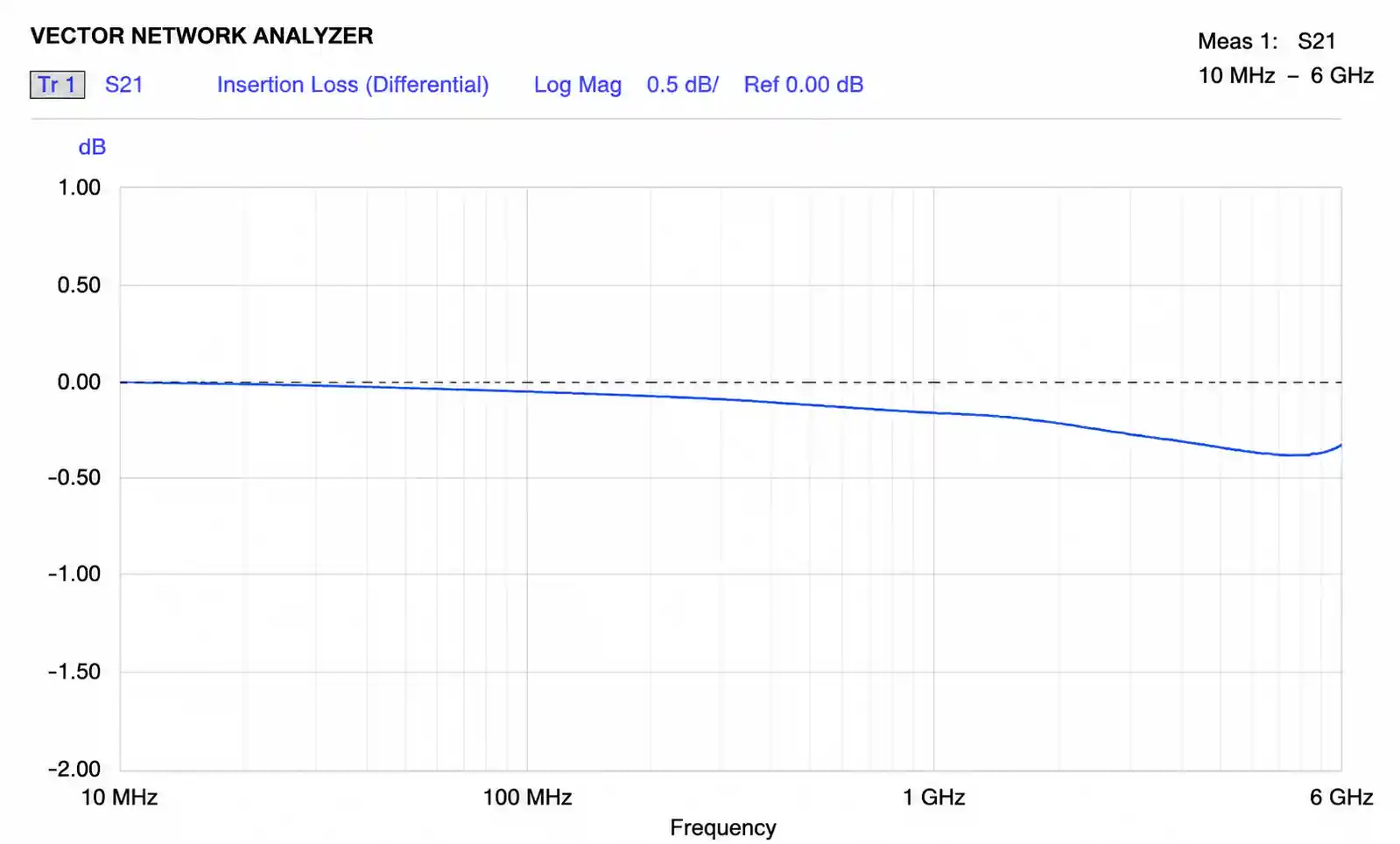

Mất chèn chế độ vi sai

Mặc dù cuộn cảm chế độ chung được thiết kế để chặn nhiễu ở chế độ chung, nhưng chúng chắc chắn gây ra một số mất chèn cho tín hiệu vi sai. Đối với giao diện dữ liệu tốc độ cao, mất chế độ vi sai quá mức có thể gây ra các vấn đề về tính toàn vẹn của tín hiệu, dẫn đến lỗi bit hoặc lỗi liên kết. Thách thức thiết kế chính là đạt được đủ trở kháng chế độ chung mà không làm giảm tín hiệu vi sai. Trong các ứng dụng USB 3.0 và Ethernet, suy hao chèn chế độ vi sai thường phải duy trì dưới 0.5 dB ở tần số tín hiệu để duy trì hiệu suất chấp nhận được.

Điện dung ký sinh

Điện dung giữa các cuộn dây và điện dung cuộn dây đến lõi tạo ra các đường dẫn trở kháng thấp không mong muốn ở tần số cao. Điện dung ký sinh này giới hạn dải tần số hiệu quả của cuộn cảm, làm cho trở kháng lăn ra trên một tần số nhất định. Trong các thiết kế nhắm mục tiêu triệt tiêu trên 500 MHz, chẳng hạn như HDMI 2.1 hoặc USB4, điện dung ký sinh thấp trở nên quan trọng. Bảng dữ liệu thường chỉ định điện dung xen kẽ, nên được giảm thiểu cho các ứng dụng tần số cao.

Điện cảm rò rỉ

Điện cảm rò rỉ đại diện cho phần điện cảm không ghép từ giữa các cuộn dây. Mặc dù cuộn cảm chế độ chung được thiết kế để khớp nối chặt chẽ, nhưng một số rò rỉ là không thể tránh khỏi. Điện cảm rò rỉ quá mức có thể gây ra biến dạng tín hiệu chế độ vi sai, đặc biệt là trong các giao diện kỹ thuật số tốc độ cao. Đối với các ứng dụng Gigabit Ethernet và USB, điện cảm rò rỉ thường phải dưới 1 μH để tránh suy giảm chất lượng tín hiệu.

3. Cách chọn cuộn cảm chế độ chung phù hợp cho ứng dụng của bạn

Việc chọn cuộn cảm chế độ chung liên quan đến một phương pháp có hệ thống xem xét cả yêu cầu về hiệu suất EMI và các ràng buộc về tính toàn vẹn của tín hiệu. Cách tiếp cận sau đây đã được xác nhận trên các ứng dụng ô tô, công nghiệp và điện tử tiêu dùng.

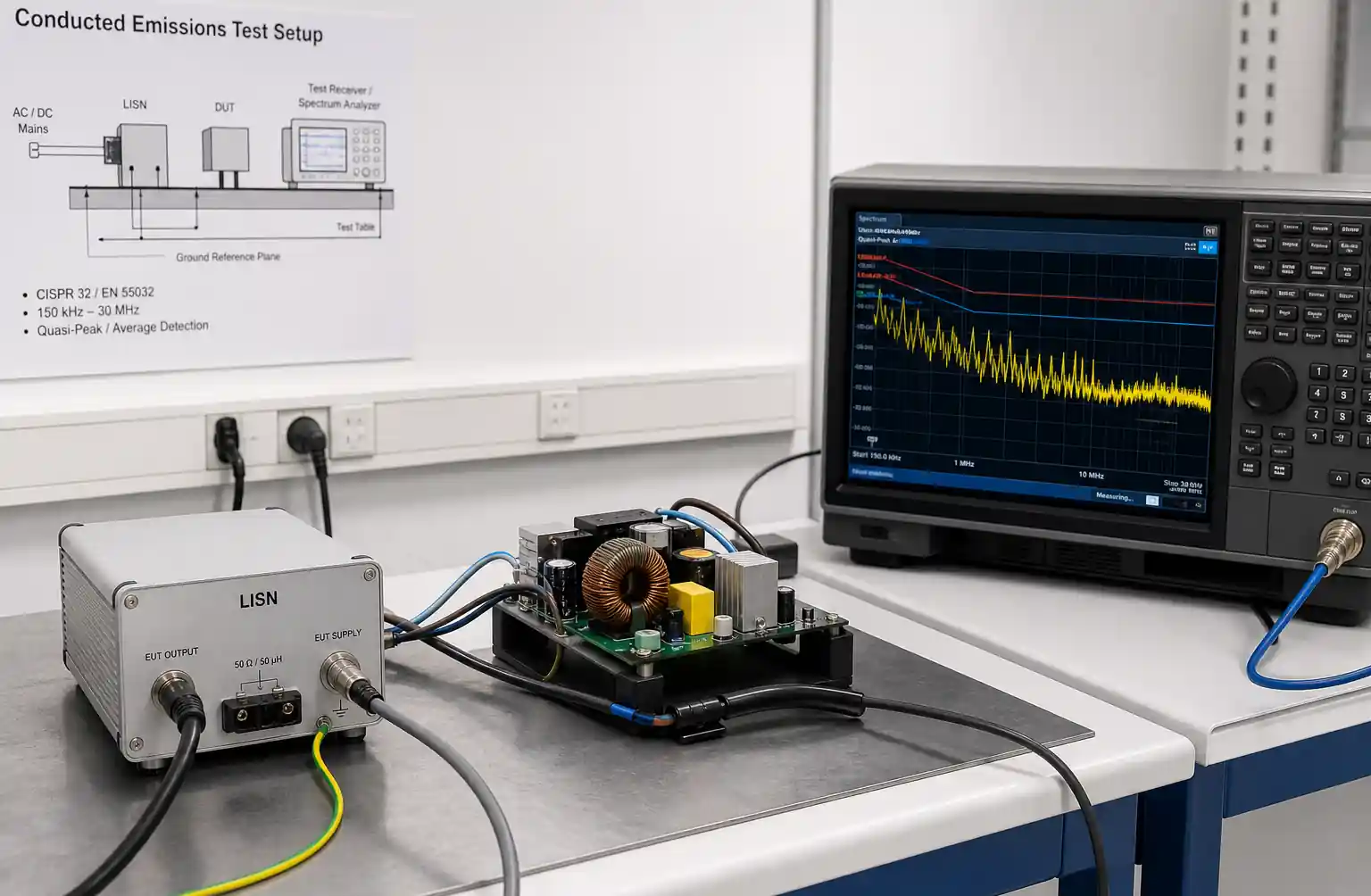

Bước 1: Xác định dải tần số quan tâm

Bắt đầu bằng cách xác định nơi xảy ra sự cố EMI của bạn. Phát xạ dẫn điện thường kéo dài từ 150 kHz đến 30 MHz, trong khi phát xạ bức xạ kéo dài từ 30 MHz đến vài GHz. Sử dụng thử nghiệm hoặc mô phỏng tuân thủ trước để xác định các dải tần có nhiễu vượt quá giới hạn quy định. Cuộn cảm chế độ chung phải cung cấp trở kháng thích hợp trên toàn bộ phạm vi này, không chỉ ở một tần số thử nghiệm duy nhất.

Bước 2: Tính trở kháng chế độ chung cần thiết

Trở kháng yêu cầu phụ thuộc vào cường độ dòng điện nhiễu và mức suy giảm chấp nhận được. Một hướng dẫn chung là mỗi lần tăng gấp đôi trở kháng cung cấp khoảng 6 dB triệt tiêu bổ sung. Ví dụ: nếu biên độ nhiễu của bạn là -15 dB và bạn cần đạt được biên độ +5 dB, bạn yêu cầu khoảng 20 dB suy giảm, tương ứng với mức tăng trở kháng 10×. Tính toán này nên được thực hiện ở tần số xảy ra EMI trong trường hợp xấu nhất.

Bước 3: Xác minh xếp hạng hiện tại và đặc điểm bão hòa

Đo hoặc tính toán dòng điện một chiều tối đa chạy qua cuộn cảm trong mọi điều kiện hoạt động, bao gồm cả các sự kiện thoáng qua. Chọn một thành phần có dòng điện định mức cao hơn ít nhất 20% so với mức tối đa này để tránh bão hòa. Đối với các ứng dụng có dao động dòng điện lớn, chẳng hạn như cung cấp năng lượng USB, hãy xem lại đường cong điện cảm so với dòng điện một chiều trong biểu dữ liệu để đảm bảo rằng trở kháng chế độ chung vẫn phù hợp ngay cả trong điều kiện tải cao nhất.

Bước 4: Đánh giá hiệu suất chế độ vi sai

Đối với giao diện tín hiệu, hãy xác minh rằng suy hao chèn chế độ vi sai vẫn có thể chấp nhận được trên băng thông tín hiệu. Yêu cầu dữ liệu tham số S từ nhà sản xuất nếu có hoặc thực hiện các phép đo bằng máy phân tích mạng vectơ. Đặc biệt chú ý đến tổn thất trở lại, điều này cho thấy sự phù hợp trở kháng. Tổn thất trở lại kém có thể gây ra phản xạ làm giảm chất lượng tín hiệu ngay cả khi suy hao chèn có vẻ chấp nhận được.

Bước 5: Xem xét các ràng buộc về bố cục PCB và gói

Kích thước gói, kiểu lắp đặt và cấu hình chân ảnh hưởng đến cả hiệu suất điện và khả năng sản xuất. Các thành phần gắn trên bề mặt đơn giản hóa việc lắp ráp tự động nhưng có thể có điện dung ký sinh cao hơn so với các lựa chọn thay thế xuyên lỗ. Trong các thiết kế hạn chế về không gian, các gói nhỏ gọn rất hấp dẫn, nhưng các thành phần nhỏ hơn thường có xếp hạng dòng điện thấp hơn và trở kháng giảm. Luôn xác minh rằng dấu chân đã chọn tương thích với quy trình lắp ráp và xếp chồng PCB của bạn.

Bảng này minh họa mức độ ưu tiên của tham số thay đổi như thế nào tùy thuộc vào ứng dụng. Giao diện dữ liệu tốc độ cao yêu cầu mất chế độ vi sai tối thiểu, lọc đường dây điện ưu tiên xử lý dòng điện và các ứng dụng ô tô yêu cầu phạm vi nhiệt độ mở rộng và bảo vệ ESD mạnh mẽ. Chọn cuộn cảm một cách mù quáng chỉ dựa trên trở kháng chế độ chung mà không xem xét các yếu tố cụ thể của ứng dụng này là một sai lầm thiết kế phổ biến.

4. So sánh hiệu suất theo ứng dụng

Các ứng dụng khác nhau đặt ra các yêu cầu riêng biệt đối với cuộn cảm chế độ chung. So sánh sau đây giúp các kỹ sư khớp các đặc điểm của thành phần với trường hợp sử dụng cụ thể của họ.

| Ứng dụng | Dải tần số | Trở kháng điển hình | Đánh giá hiện tại | Thách thức chính | Vật liệu cốt lõi được đề xuất | |---|---|---|---|---| | USB 2.0 / 3.0 | 10 MHz - 1 GHz | 100 - 600 Ω @ 100 MHz | 0,5 - 3 A | Duy trì tính toàn vẹn của tín hiệu | Ni-Zn ferit | | Gigabit Ethernet | 1 MHz - 500 MHz | 200 - 1000 Ω @ 100 MHz | 0,35 - 1 A | Mất chế độ vi sai thấp | Ferit Mn-Zn | | Cổng HDMI 2.0 / 2.1 | 100 MHz - 6 GHz | 50 - 300 Ω @ 1 GHz | 0,25 - 0,5 A | Điện dung cực thấp | Ni-Zn ferit | | Nguồn điện Đầu vào AC | 150 kHz - 30 MHz | 1000 - 5000 Ω @ 1 MHz | 3 - 20 A | Dòng điện cao, không bão hòa | Mn-Zn hoặc tinh thể nano | | Xe buýt CAN (ô tô) | 1 MHz - 100 MHz | 200 - 800 Ω @ 100 MHz | 0,5 - 2 A | Ổn định nhiệt độ, ESD | Ni-Zn ferit | | RS-485 công nghiệp | 1 MHz - 50 MHz | 300 - 1000 Ω @ 10 MHz | 0,25 - 1 A | Mạnh mẽ chống lại quá độ | Ferit Mn-Zn |

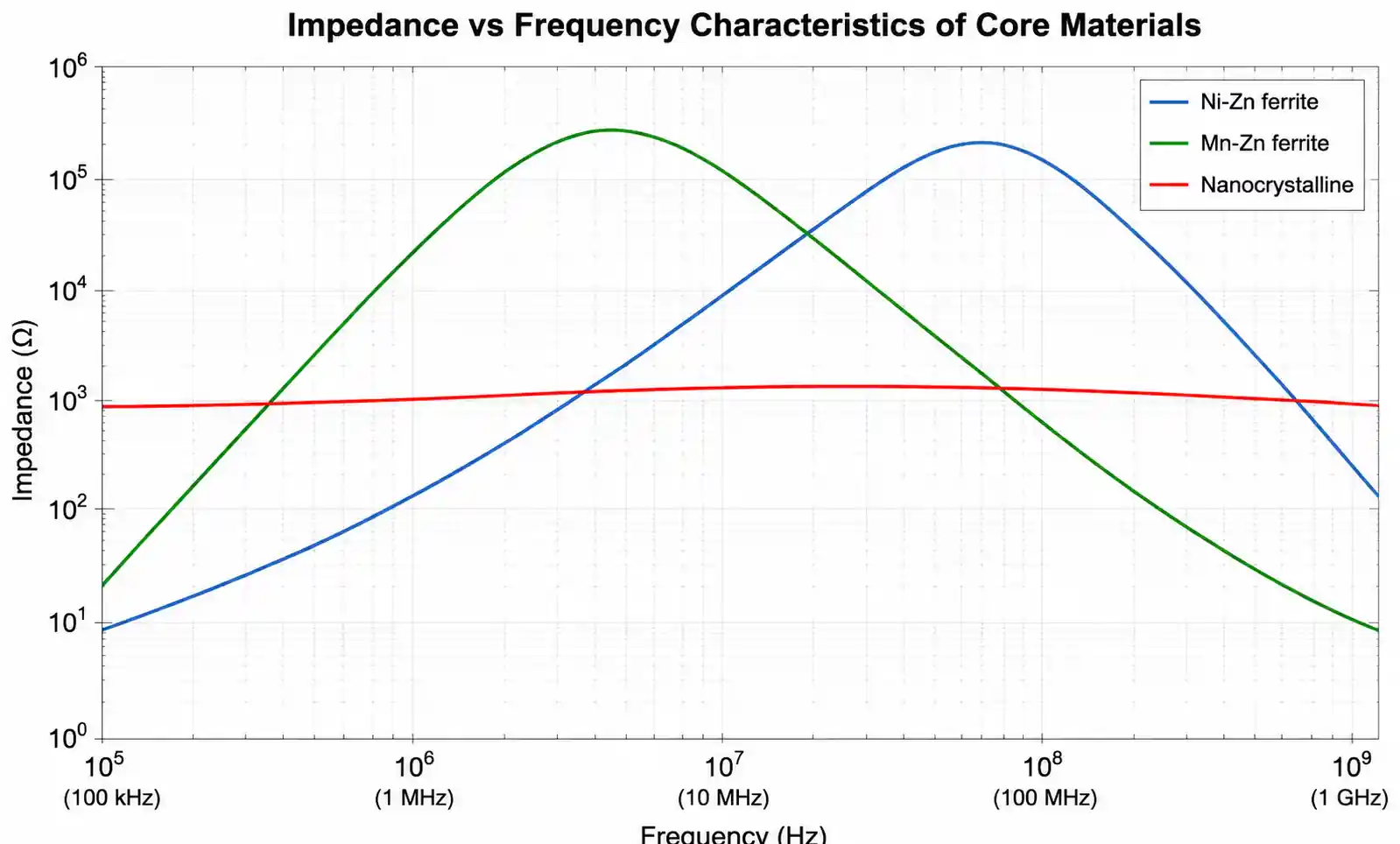

Việc lựa chọn vật liệu lõi ảnh hưởng đáng kể đến đáp ứng tần số và độ ổn định nhiệt độ. Vật liệu ferit Ni-Zn cung cấp trở kháng cao ở tần số trên 50 MHz và điện dung ký sinh thấp, khiến chúng trở nên lý tưởng cho các giao diện kỹ thuật số tốc độ cao. Tuy nhiên, chúng có khả năng xử lý dòng điện hạn chế do mật độ thông lượng bão hòa thấp hơn. Ferit Mn-Zn cung cấp hiệu suất tốt hơn ở tần số thấp hơn (1-50 MHz) và xếp hạng dòng điện cao hơn, nhưng thể hiện tổn thất lõi cao hơn trên 100 MHz. Để lọc đường dây điện khi cần có dòng điện cao, lõi tinh thể nano cung cấp các đặc tính bão hòa tuyệt vời nhưng với chi phí cao hơn đáng kể.

Trong các ứng dụng USB 3.0, một thiết kế điển hình có thể sử dụng cuộn cảm chế độ chung với 300 Ω ở định mức dòng điện 100 MHz và 1 A. Điều này cung cấp khả năng triệt tiêu EMI đầy đủ trong khi duy trì suy hao chèn chế độ vi sai dưới 0,3 dB lên đến 5 GHz, đảm bảo truyền dữ liệu SuperSpeed đáng tin cậy. Trái ngược với ứng dụng Ethernet, trong đó 500 Ω ở 100 MHz thường được yêu cầu để đáp ứng các giới hạn CISPR 32 Class B, nhưng tốc độ dữ liệu thấp hơn cho phép dung sai mất chèn cao hơn một chút.

5. Cân nhắc thiết kế và những cạm bẫy phổ biến

Ngay cả những kỹ sư có kinh nghiệm cũng mắc sai lầm khi tích hợp cuộn cảm chế độ chung. Các vấn đề sau đây đại diện cho các sự cố thường gặp nhất trong quá trình thử nghiệm và sản xuất EMC.

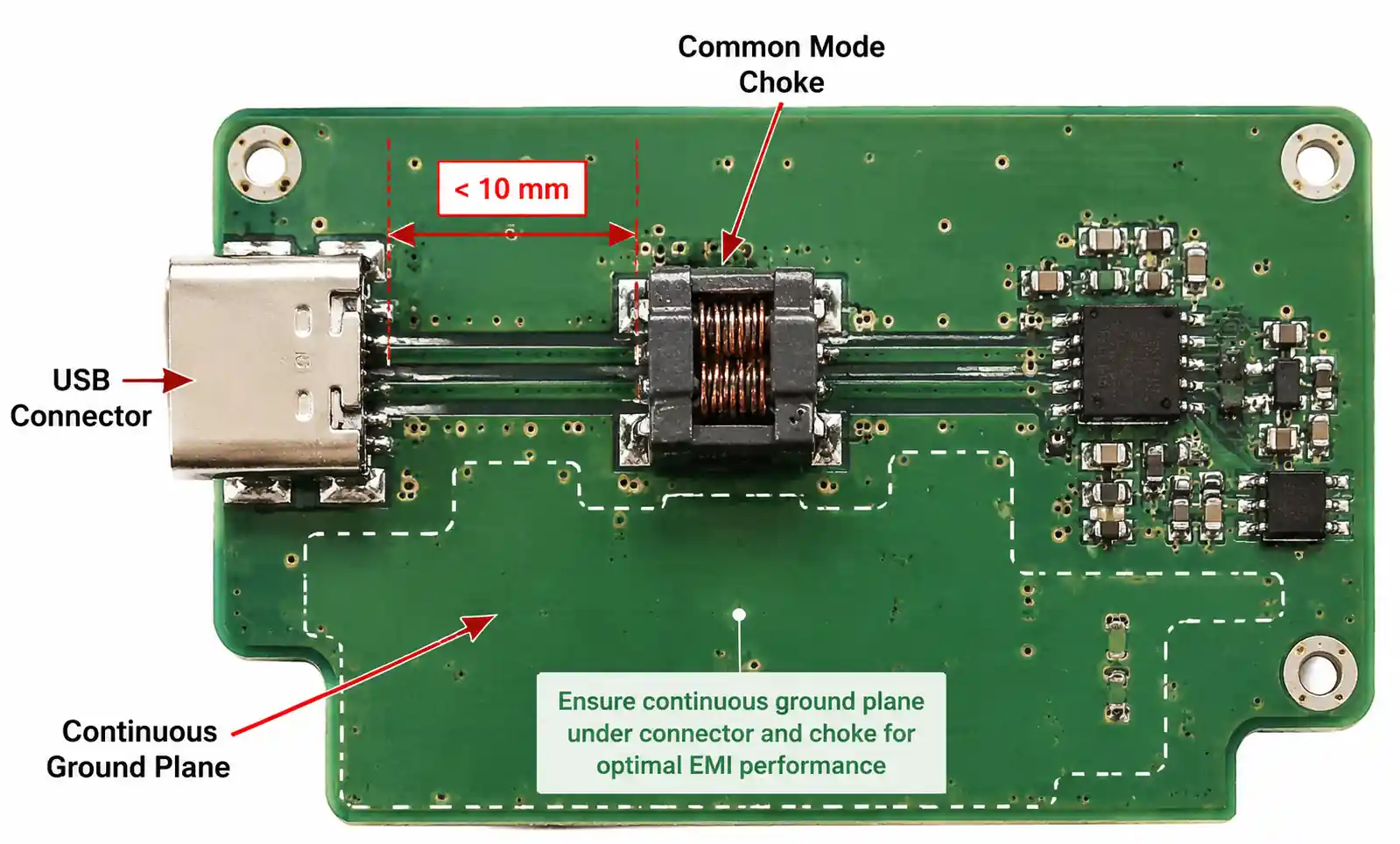

Lỗi bố cục PCB

Đặt cuộn cảm chế độ chung quá xa đầu nối hoặc điểm gắn cáp sẽ làm giảm đáng kể hiệu quả của nó. Dòng điện chế độ chung có thể phát ra từ dấu vết PCB trước khi đến thành phần bộ lọc. Cách tốt nhất là đặt cuộn cảm trong vòng 10 mm tính từ đầu nối, không có sự gián đoạn mặt phẳng nối đất giữa chúng. Ngoài ra, tránh định tuyến tín hiệu tần số cao gần cuộn cảm, vì khớp nối điện dung có thể tạo ra các đường dẫn EMI mới bỏ qua bộ lọc.

Bỏ qua hiệu ứng bão hòa

Nhiều thiết kế không kiểm tra được EMC trong điều kiện dòng điện cao vì các kỹ sư chỉ chọn cuộn cảm dựa trên dòng điện hoạt động danh định. Các sự kiện thoáng qua, dòng khởi động và điều kiện lỗi có thể tạm thời khiến thành phần bão hòa. Khi lõi bão hòa, trở kháng chế độ chung giảm đáng kể, đôi khi 10-20 dB, loại bỏ hiệu ứng lọc dự kiến. Luôn xác minh hiệu suất trong điều kiện dòng điện trong trường hợp xấu nhất, không chỉ tải thông thường.

Trở kháng không khớp

Trong các giao diện vi sai tốc độ cao, cuộn cảm chế độ chung không được làm gián đoạn trở kháng đặc trưng của đường truyền. Sự gián đoạn gây ra phản xạ làm giảm chất lượng tín hiệu và giảm tốc độ dữ liệu hiệu quả. Trở kháng chế độ vi sai của cuộn cảm phải khớp với trở kháng đường dây (thường là 90 Ω đối với USB, 100 Ω đối với Ethernet). Điều này đòi hỏi phải lựa chọn cẩn thận độ tự cảm rò rỉ và hình học lắp đặt để duy trì tính liên tục của trở kháng.

Vùng phủ sóng tần số không đầy đủ

Một sai lầm phổ biến là chọn cuộn cảm có trở kháng tuyệt vời ở tần số thử nghiệm (ví dụ: 100 MHz) nhưng hiệu suất kém ở tần số vấn đề thực tế. Phát xạ EMI hiếm khi xảy ra ở một tần số duy nhất; Chúng thường xuất hiện dưới dạng nhiễu băng thông rộng hoặc sóng hài trải dài trên một phạm vi rộng. Luôn luônview trở kháng so với đường cong tần số để đảm bảo triệt tiêu đầy đủ trên toàn bộ băng tần nơi tiếng ồn của bạn vượt quá giới hạn. Một thành phần có 600 Ω ở 100 MHz nhưng chỉ 50 Ω ở 30 MHz có thể không giải quyết được vấn đề phát xạ dẫn ở tần số thấp hơn.

Bỏ qua hiệu ứng nhiệt độ

Độ thấm lõi và do đó trở kháng chế độ chung thay đổi theo nhiệt độ. Vật liệu ferit Ni-Zn thường giảm trở kháng 20-30% ở 85 ° C so với 25 ° C. Trong môi trường ô tô hoặc công nghiệp nơi nhiệt độ hoạt động đạt 105 ° C hoặc cao hơn, sự xuống cấp này phải được tính vào biên độ thiết kế. Một số kỹ sư phát hiện ra trong quá trình thử nghiệm nhiệt rằng biên EMC của họ biến mất ở nhiệt độ cao, đòi hỏi thiết kế lại tốn kém.

6. Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng

Ngoài các thông số kỹ thuật, các cân nhắc thực tế về tính khả dụng, chi phí và lựa chọn thành phần tác động của nguồn cung ứng thứ hai, đặc biệt là trong sản xuất số lượng lớn.

Thời gian giao hàng và tính khả dụng

Cuộn cảm chế độ chung, đặc biệt là những cuộn cảm có vật liệu lõi chuyên dụng hoặc xếp hạng dòng điện cao, thường có thời gian thực hiện từ 12-16 tuần hoặc lâu hơn. Trong thời gian thiếu linh kiện, thời gian giao hàng có thể kéo dài đến 26+ tuần. Các kỹ sư nên xác định nhiều nguồn đủ điều kiện trong giai đoạn thiết kế thay vì đợi cho đến khi tăng cường sản xuất. Kiểm tra mức tồn kho của nhà phân phối để biết số bộ phận cụ thể, không chỉ dòng sản phẩm, vì tính khả dụng thay đổi đáng kể ngay cả trong dòng sản phẩm của một nhà sản xuất duy nhất.

Đánh đổi chi phí so với hiệu suất

Cuộn cảm chế độ chung cao cấp với lõi tinh thể nano hoặc cấu trúc điện dung cực thấp có thể đắt hơn 3-5× so với thiết kế ferit tiêu chuẩn. Trong các thiết bị điện tử tiêu dùng nhạy cảm với chi phí, chi phí linh kiện phải được chứng minh bằng cách giảm diện tích bo mạch, loại bỏ các giai đoạn lọc bổ sung hoặc cải thiện biên độ EMC để giảm rủi ro tuân thủ. Thực hiện phân tích tổng chi phí bao gồm bất động sản PCB, nhân công lắp ráp và lặp lại thử nghiệm EMC thường cho thấy rằng một thành phần đắt tiền hơn mang lại chi phí chương trình tổng thể thấp hơn.

Trình độ và độ tin cậy

Đối với các ứng dụng ô tô, y tế và công nghiệp, chất lượng linh kiện vượt ra ngoài các thông số kỹ thuật điện để bao gồm kiểm tra ứng suất cơ học, khả năng chống ẩm, chu kỳ nhiệt và xác nhận độ tin cậy lâu dài. Chứng nhận AEC-Q200 cho các linh kiện ô tô thường thêm 6-8 tuần vào lịch trình lấy mẫu ban đầu và tăng chi phí linh kiện lên 20-40%. Tuy nhiên, chứng chỉ này làm giảm đáng kể rủi ro hỏng hóc tại hiện trường và thường được yêu cầu bởi các khách hàng ô tô cấp 1.

Chiến lược nguồn thứ hai

Dựa vào một nhà sản xuất duy nhất cho cuộn cảm chế độ chung tạo ra rủi ro chuỗi cung ứng. Tốt nhất, hãy đủ điều kiện ít nhất hai nguồn thành phần có đặc tính điện tương tự. Hãy chú ý đến khả năng tương thích với dấu chân, vì các nhà sản xuất khác nhau có thể sử dụng khoảng cách chân hơi khác nhau ngay cả đối với các thành phần tương đương trên danh nghĩa. Khi đánh giá các lựa chọn thay thế, hãy so sánh không chỉ các thông số kỹ thuật tiêu đề mà còn cả đường cong trở kháng đầy đủ, hệ số nhiệt độ và đặc tính bão hòa để đảm bảo tính tương đương thực sự.

7. Câu hỏi thường gặp

Sự khác biệt giữa cuộn cảm chế độ chung và chế độ vi sai là gì?

Cuộn cảm chế độ chung triệt tiêu dòng nhiễu chạy theo cùng một hướng trên cả hai dây dẫn, trong khi chế độ vi sai giảm dòng lọc chạy ngược chiều. Về mặt cấu trúc, cuộn cảm chế độ chung có cuộn dây được ghép chặt chẽ trên một lõi dùng chung, khiến tín hiệu vi sai hủy bỏ từ tính trong khi dòng điện chế độ chung được thêm vào. Ngược lại, cuộn cảm chế độ vi sai sử dụng các lõi riêng biệt hoặc cuộn dây được ghép nối lỏng lẻo để chặn cả hai cực tín hiệu bằng nhau.

Làm cách nào để tính trở kháng chế độ chung cần thiết cho ứng dụng của tôi?

Bắt đầu bằng cách đo cường độ dòng nhiễu ở tần số vượt quá giới hạn EMI. Trở kháng yêu cầu bằng điện áp giảm cần thiết để làm suy giảm dòng điện này đến mức chấp nhận được. Theo nguyên tắc chung, mỗi trở kháng tăng 10× sẽ cung cấp khoảng 20 dB triệt tiêu. Ví dụ: nếu biên độ của bạn là -10 dB ở 100 MHz, việc thêm cuộn cảm có trở kháng 500 Ω thường giúp cải thiện 15-20 dB, giả sử trở kháng nguồn 25-50 Ω.

Tôi có thể sử dụng cuộn cảm chế độ chung trong các ứng dụng ô tô (AEC-Q200) không?

Có, nhưng bạn phải chọn các thành phần đủ tiêu chuẩn đặc biệt theo tiêu chuẩn AEC-Q200. Các bộ phận này trải qua thử nghiệm bổ sung bao gồm tuổi thọ hoạt động ở nhiệt độ cao (HTOL), chu kỳ nhiệt độ, sốc cơ học và khả năng chống ẩm. Không phải tất cả các cuộn cảm chế độ chung đều có tiêu chuẩn ô tô, vì vậy hãy xác minh biểu dữ liệu nêu rõ tuân thủ AEC-Q200. Ngoài ra, các ứng dụng ô tô thường yêu cầu phạm vi nhiệt độ mở rộng (-40°C đến +125°C) và độ bền ESD cao hơn (IEC 61000-4-2 Cấp độ 4).

Nguyên nhân gây ra hiện tượng bão hòa sặc ở chế độ chung và làm cách nào để ngăn chặn nó?

Độ bão hòa xảy ra khi mật độ từ thông của lõi từ đạt đến giới hạn tối đa, thường do dòng điện một chiều quá mức. Sau khi bão hòa, độ thấm lõi giảm đáng kể, làm giảm trở kháng chế độ chung 80-90%. Ngăn chặn sự bão hòa bằng cách chọn cuộn cảm có dòng điện định mức cao hơn 20-30% so với dòng điện hoạt động tối đa của bạn, bao gồm cả quá độ. Một số thiết kế sử dụng lõi có khe hở không khí để tăng khả năng chống bão hòa, mặc dù điều này làm giảm trở kháng ban đầu.

Làm cách nào để xử lý thời gian thực hiện lâu đối với cuộn cảm chế độ chung chuyên dụng?

Đối với các thiết kế quan trọng với thời gian giao hàng kéo dài, hãy xem xét các chiến lược sau: dự báo nhu cầu và đặt hàng trước dựa trên khối lượng dự kiến; đủ điều kiện cho nhiều nhà cung cấp trong giai đoạn thiết kế để cho phép xoay trục nhanh chóng; thiết kế với các thành phần sẵn có hơn ngay cả khi được chỉ định hơi quá mức; duy trì kho đệm để tăng cường sản xuất; Thu hút các nhà phân phối sớm để thực hiện các cam kết phân bổ. Trong một số trường hợp, việc thiết kế lại mạng lưới bộ lọc để sử dụng các giá trị thành phần phổ biến hơn sẽ làm giảm rủi ro nguồn cung.

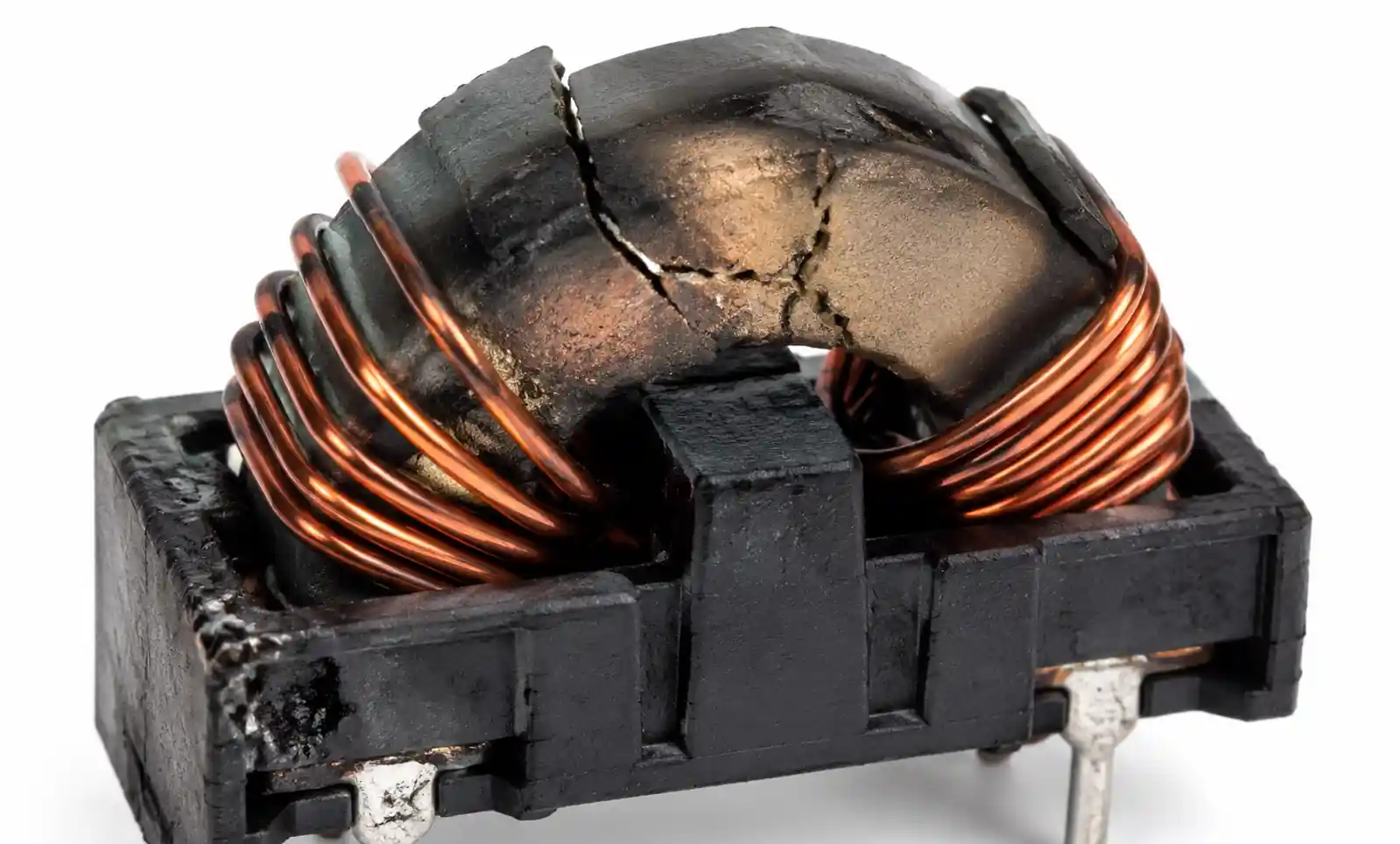

Các chế độ lỗi phổ biến đối với cuộn cảm ở chế độ chung là gì?

Các chế độ hỏng hóc thường gặp nhất bao gồm hư hỏng nhiệt do quá dòng (có thể nhìn thấy dưới dạng ferit đổi màu hoặc nứt), đứt gãy cơ học do uốn hoặc sốc PCB (môi trường ô tô) và cuộn dây mở do mỏi mối hàn. Giảm âm thanh thích hợp (dòng điện, nhiệt độ) và giảm căng thẳng cơ học sẽ giảm thiểu những rủi ro này. Ngoài ra, các sự kiện ESD có thể gây ra đoản mạch giữa các cuộn dây, vì vậy các thiết kế có mức độ tiếp xúc với ESD cao nên bao gồm điốt bảo vệ ngược dòng.

Có giải pháp thay thế tương thích với pin nếu bộ phận tôi đã chọn trở nên lỗi thời không?

Khả năng tương thích của chân phụ thuộc vào tiêu chuẩn hóa gói. Nhiều nhà sản xuất tuân theo dấu chân tiêu chuẩn công nghiệp cho các gói thông thường (0805, 1206, v.v.), cho phép thay thế thả vào. Tuy nhiên, các thông số điện khác nhau đáng kể ngay cả giữa các bộ phận tương thích vật lý. Khi một thành phần sắp hết tuổi thọ, ngay lập tức tham chiếu chéo các đường cong trở kháng, xếp hạng dòng điện và hiệu suất nhiệt độ với các lựa chọn thay thế. Thực hiện kiểm tra hồi quy EMC với bộ phận thay thế trước khi cam kết sử dụng sản xuất, vì sự khác biệt tinh tế có thể ảnh hưởng đến lợi nhuận.

8. Kết luận và các bước tiếp theo

Việc chọn cuộn cảm chế độ chung phù hợp đòi hỏi phải cân bằng các yêu cầu triệt tiêu EMI, các ràng buộc về tính toàn vẹn của tín hiệu, khả năng xử lý dòng điện và các cân nhắc về chuỗi cung ứng. Các yếu tố quan trọng nhất là đảm bảo trở kháng chế độ chung đầy đủ trên toàn bộ dải tần số có vấn đề, ngăn chặn sự bão hòa trong điều kiện dòng điện trong trường hợp xấu nhất và duy trì hiệu suất chế độ vi sai có thể chấp nhận được cho các giao diện tín hiệu.

Nếu ứng dụng của bạn liên quan đến truyền dữ liệu tốc độ cao (USB 3.0+, Gigabit Ethernet, HDMI), hãy ưu tiên suy hao chèn chế độ vi sai thấp và điện dung ký sinh tối thiểu. Để lọc đường dây điện, hãy tập trung vào xếp hạng dòng điện cao và vùng phủ sóng tần số rộng từ 150 kHz đến 30 MHz. Kiểu dáng ô tô và công nghiệp yêu cầu chất lượng nhiệt độ mở rộng và bảo vệ ESD mạnh mẽ.

Trước khi hoàn tất lựa chọn thành phần của bạn, hãy xác minh những điều sau: đường cong trở kháng đáp ứng các yêu cầu ở nhiệt độ hoạt động, định mức dòng điện vượt quá tải cực đại với biên độ thích hợp, tổn thất chèn chế độ vi sai có thể chấp nhận được trên băng thông tín hiệu, dấu chân tương thích với quy trình lắp ráp và bố cục PCB của bạn và ít nhất một nguồn thứ hai đủ điều kiện có sẵn.

Để biết thông số kỹ thuật chi tiết và ghi chú ứng dụng, hãy tải xuống bảng dữ liệu đầy đủ từ nhà sản xuất. Nếu bạn cần hỗ trợ kiểm tra tuân thủ EMC hoặc thiết kế bộ lọc tùy chỉnh, hãy liên hệ với kỹ sư ứng dụng hiện trường, người có thể cung cấp các thiết kế tham chiếu và mô hình mô phỏng cụ thể cho trường hợp sử dụng của bạn. Nhiều nhà phân phối cũng cung cấp các công cụ lựa chọn trực tuyến để lọc các thành phần dựa trên yêu cầu điện của bạn, đơn giản hóa quy trình sàng lọc ban đầu.
