BT134 và BT136: Hướng dẫn so sánh kỹ thuật để lựa chọn Triac

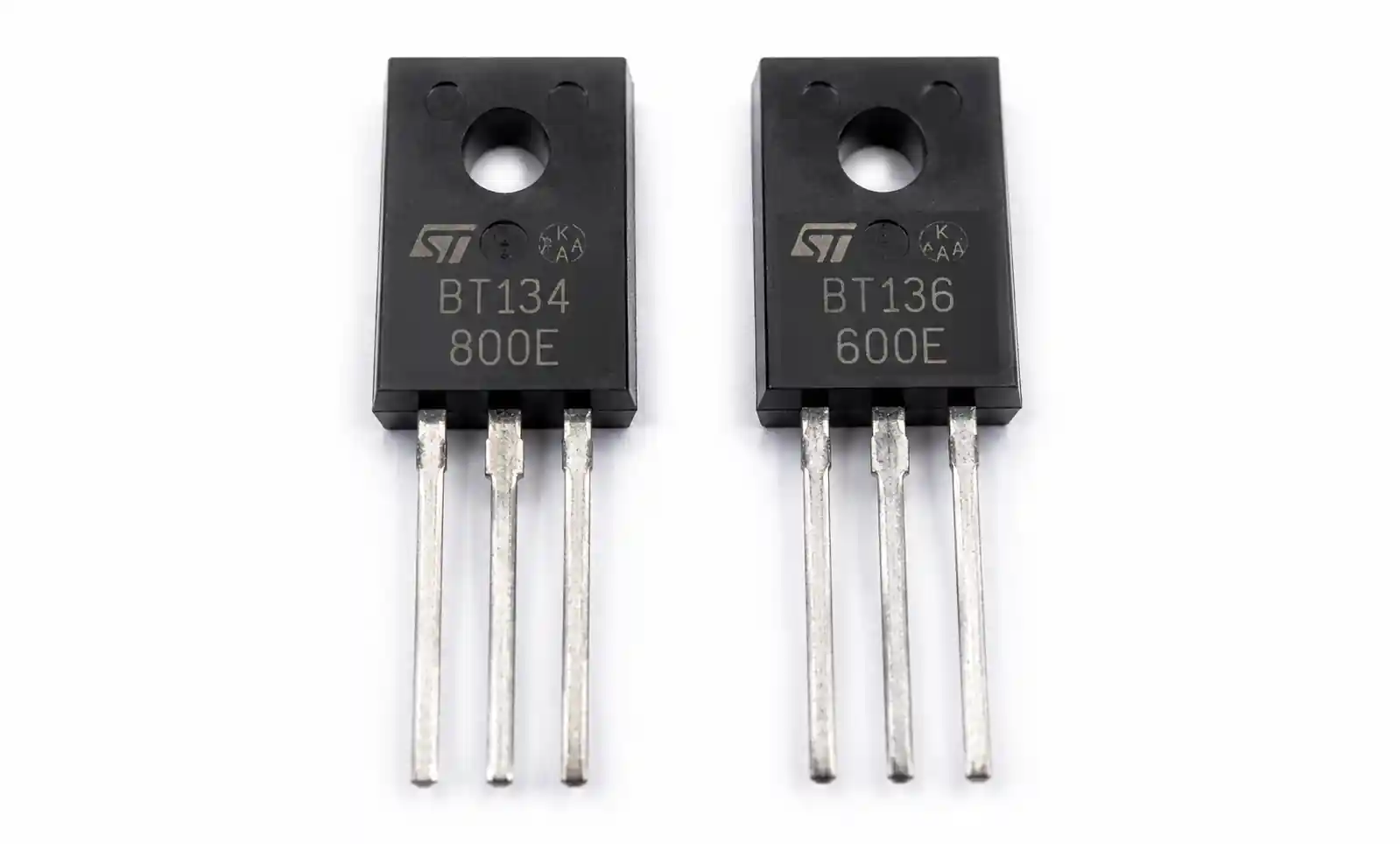

Khi thiết kế mạch chuyển mạch AC cho điện tử tiêu dùng, điều khiển công nghiệp hoặc các ứng dụng chiếu sáng, việc chọn bộ ba phù hợp là rất quan trọng để đảm bảo hiệu suất đáng tin cậy và tuổi thọ. BT134 và BT136 là hai triac được sử dụng rộng rãi từ cùng một dòng sản phẩm, nhưng xếp hạng dòng điện và đặc tính nhiệt khác nhau khiến chúng phù hợp với các ứng dụng khác nhau rõ rệt. Hướng dẫn này cung cấp so sánh kỹ thuật chi tiết để giúp bạn đưa ra lựa chọn phù hợp cho thiết kế của mình.

Mục lục

1. [Giới thiệu: Tại sao so sánh này lại quan trọng] (# 1-giới thiệu-tại sao-điều này-so sánh-quan trọng)
2. Sơ lược về sự khác biệt chính
3. [So sánh từng tham số] (# 3 so sánh tham số theo tham số)
4. [Phân tích kịch bản ứng dụng] (# 4-phân tích kịch bản ứng dụng)
5. [So sánh chi phí, tính khả dụng và thời gian giao hàng] (# 5-tính khả dụng của chi phí và so sánh thời gian giao hàng)
6. [Khi nào nên sử dụng tùy chọn nào] (# 6-khi nào sử dụng-tùy chọn nào)
7. [Câu hỏi thường gặp] (# 7-Câu hỏi thường gặp)
8. [Kết luận] (# 8-kết luận)

1. Giới thiệu: Tại sao sự so sánh này lại quan trọng

BT134 và BT136 đều là những bộ ba cổng nhạy cảm được sản xuất bởi nhiều nhà cung cấp bao gồm STMicroelectronics, NXP và các nhà cung cấp khác. Mặc dù chúng chia sẻ các tùy chọn gói tương tự (TO-126, SOT-82) và đặc điểm độ nhạy cổng, nhưng sự khác biệt chính nằm ở xếp hạng dòng điện trên trạng thái của chúng: 4A RMS cho BT134 so với 4A RMS cho BT136 (với các khả năng dòng điện cực đại khác nhau). Sự khác biệt dường như nhỏ này có ý nghĩa đáng kể đối với quản lý nhiệt, bố cục PCB, yêu cầu tản nhiệt và độ tin cậy tổng thể của hệ thống.

Nhiều kỹ sư cho rằng các bộ phận này có thể hoán đổi cho nhau cho tải dưới 4A, nhưng điều này bỏ qua các yếu tố quan trọng như xử lý dòng điện tăng, xếp hạng dI / dt và sự khác biệt về điện trở nhiệt ảnh hưởng đến hiệu suất trong thế giới thực. Chọn sai triac có thể dẫn đến hỏng hóc sớm, đặc biệt là trong các ứng dụng có tải cảm ứng hoặc dòng khởi động cao.

So sánh này giải quyết các thách thức lựa chọn phổ biến bao gồm cách đánh giá đường cong giảm nhiệt, khi nào quá khổ có ý nghĩa đối với biên độ tin cậy và cách các tùy chọn gói ảnh hưởng đến việc tiêu tán điện năng. Cho dù bạn đang thiết kế bộ điều khiển tốc độ động cơ, bộ điều chỉnh độ sáng đèn hay mạch điều khiển lò sưởi, hiểu được những khác biệt này sẽ giúp bạn tối ưu hóa hiệu suất, chi phí và độ tin cậy lâu dài.

2. Sơ lược về sự khác biệt chính

Bảng sau đây tóm tắt các thông số kỹ thuật quan trọng để phân biệt BT134 và BT136. Các thông số này ảnh hưởng trực tiếp đến việc lựa chọn thành phần cho các mức công suất và môi trường nhiệt khác nhau.

Tham số	BT134	BT136	Tác động lựa chọn
IT (RMS) - Dòng điện trên trạng thái	4A	4A	Xếp hạng liên tục tương tự nhưng khác nhau về hiệu suất nhiệt
ITSM - Dòng điện tăng cực đại (50Hz)	30A	25A	BT134 tốt hơn cho tải khởi động cao
VDM - Điện áp tắt trạng thái đỉnh lặp đi lặp lại	500/600 / 800V	500/600 / 800V	Cấp điện áp phù hợp với cả hai thiết bị
IGT - Dòng kích hoạt cổng (Q1)	Tối đa 5mA	Tối đa 5mA	Cùng độ nhạy cổng
PG(AV) - Công suất cổng trung bình	0.2W	0.2W	Yêu cầu truyền động cổng giống hệt nhau
Tj (tối đa) - Nhiệt độ tiếp giáp tối đa	125 ° C	125 ° C	Cùng xếp hạng nhiệt độ
Rth (ja) - Khả năng chịu nhiệt (TO-126)	60 ° C / W	50 ° C / W	BT136 có khả năng tản nhiệt tốt hơn
Chọn gói dịch vụ	TO-126, SOT-82	TO-126, SOT-82, DPAK	BT136 cung cấp gói linh hoạt hơn

Sự khác biệt thực tế đáng kể nhất là khả năng chịu nhiệt: Rth (ja) thấp hơn của BT136 là 50 ° C / W so với 60 ° C / W của BT134 có nghĩa là BT136 có thể tiêu tán thêm khoảng 20% năng lượng trong không khí tự do mà không cần tản nhiệt. Lợi thế này trở nên quan trọng trong các thiết kế hạn chế về không gian, nơi tản nhiệt bên ngoài là không khả thi.

Một điểm khác biệt quan trọng khác là khả năng dòng điện tăng vọt. Xếp hạng ITSM 134A của BT30A so với 25A của BT136 cung cấp biên độ tốt hơn cho các ứng dụng có tải điện dung hoặc cảm ứng tạo ra dòng khởi động cao trong quá trình chuyển mạch. Sự khác biệt 20% trong xử lý đột biến này có thể ngăn ngừa các hỏng hóc phiền toái trong điều khiển động cơ hoặc các ứng dụng ghép nối máy biến áp.

3. So sánh từng thông số

3.1 Hiệu suất dòng điện và nhiệt trên trạng thái

Cả hai triac đều được đánh giá cho dòng điện trên trạng thái 4A RMS, nhưng yếu tố quan trọng là điều này chuyển thành tiêu tán điện năng và tăng nhiệt độ mối nối. Mức giảm điện áp trạng thái (VTM) cho cả hai thiết bị thường là 1.3V ở 4A (Tj = 25 ° C), tương đương với khoảng 5.2W công suất tiêu tán khi đầy tải.

Sử dụng các giá trị điện trở nhiệt, chúng ta có thể tính toán sự gia tăng nhiệt độ tiếp giáp trong không khí tự do khi đầy tải:

BT134: ΔTj = 5.2W × 60 ° C / W = 312 ° C tăng (vượt quá định mức tối đa)

BT136: ΔTj = 5.2W × 50 ° C / W = 260 ° C tăng (vẫn vượt quá định mức tối đa)

Những tính toán này chứng minh rằng cả hai triac đều không thể hoạt động liên tục ở 4A RMS đầy đủ mà không cần tản nhiệt. Tuy nhiên, khả năng chịu nhiệt vượt trội của BT136 cung cấp hiệu suất nhiệt tốt hơn khoảng 17%, có nghĩa là dòng điện cho phép cao hơn hoặc giảm yêu cầu tản nhiệt.

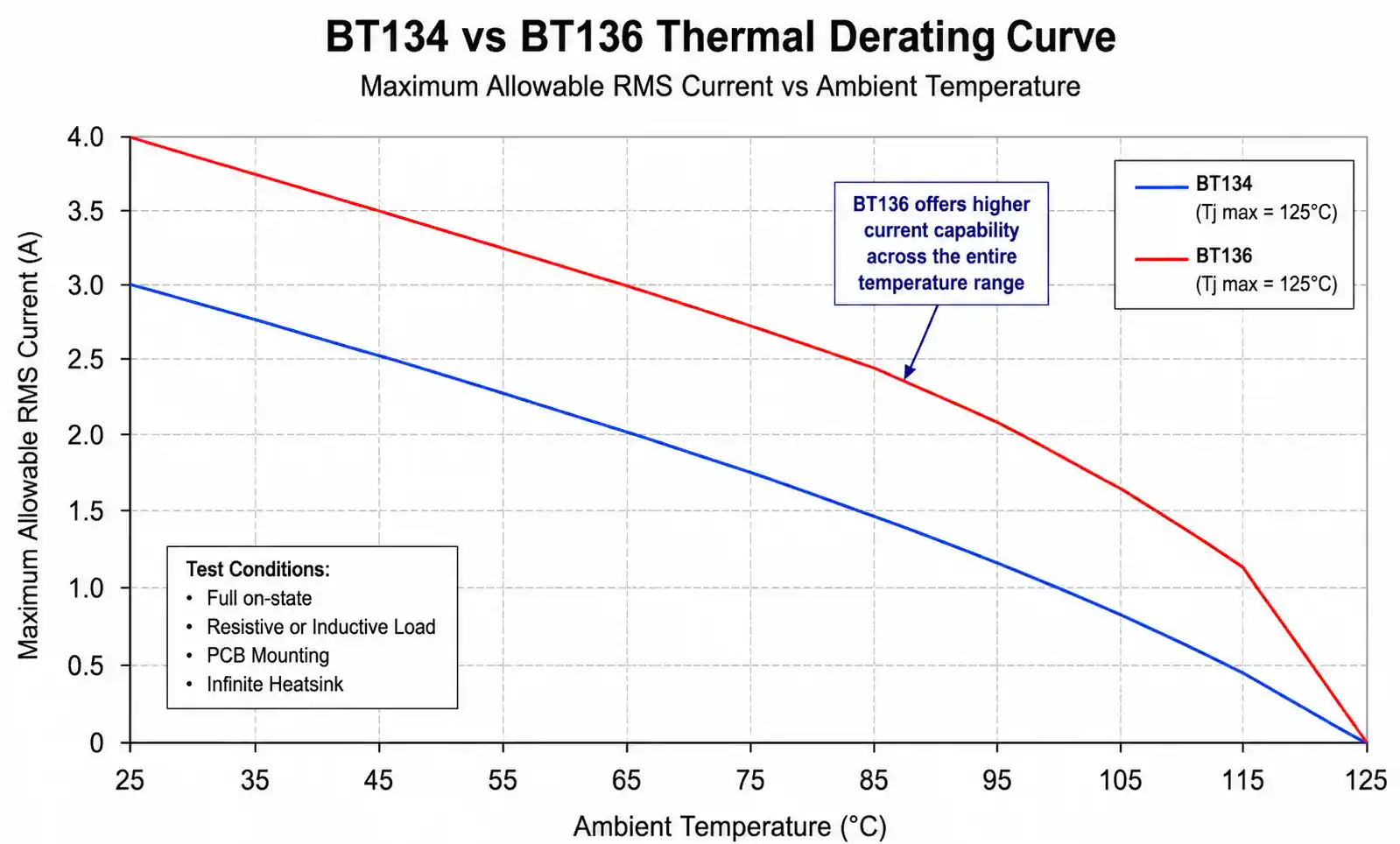

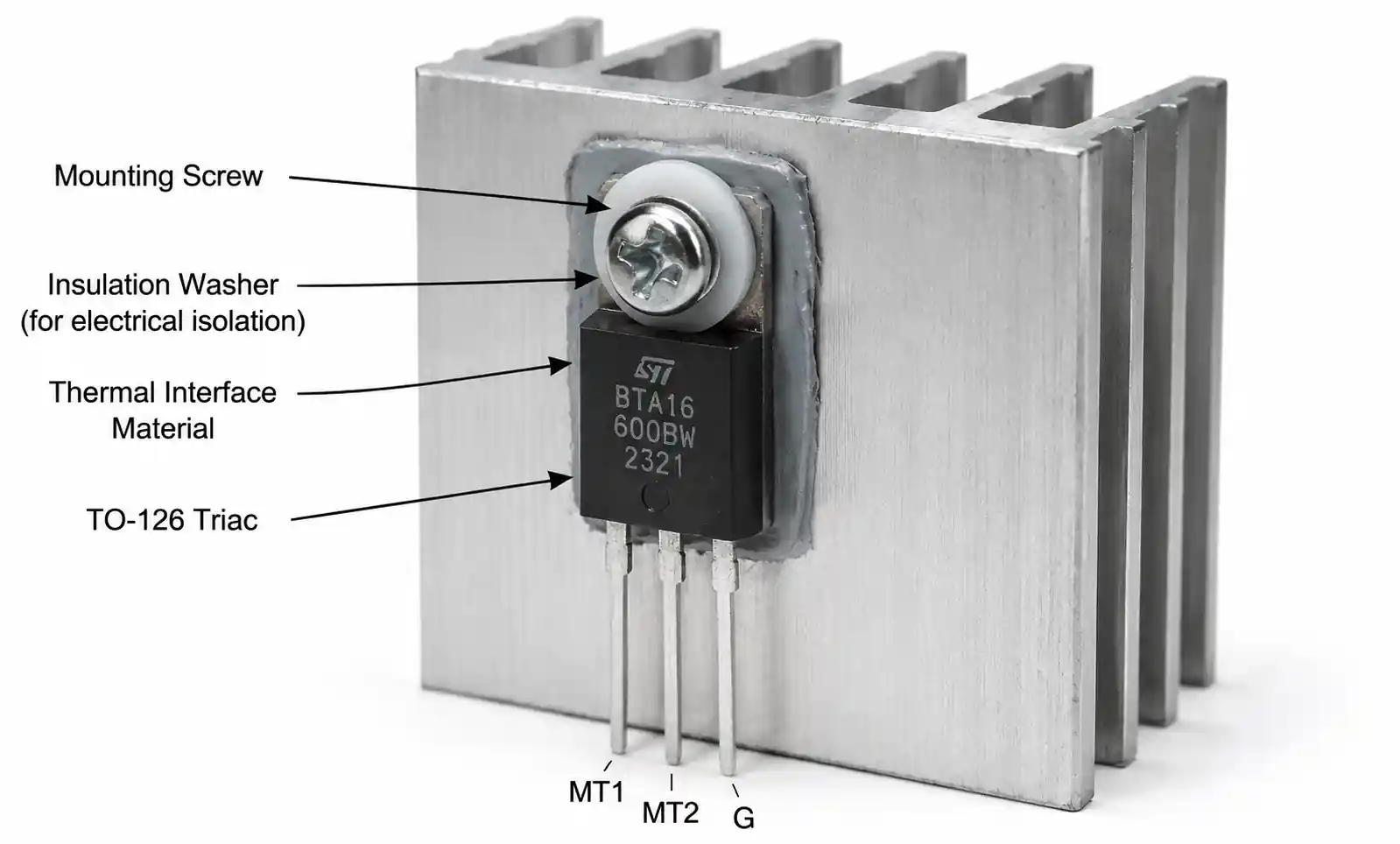

Trong thực tế, để hoạt động liên tục ở 4A RMS với nhiệt độ môi trường xung quanh 40 ° C và nhiệt độ tiếp giáp tối đa 125 ° C, bạn cần duy trì:

BT134: Rth (ja) ≤ (125 ° C - 40 ° C) / 5.2W = 16.3 ° C / W (yêu cầu tản nhiệt có Rth ≈ 17 ° C / W trở lên)

BT136: Tính toán tương tự mang lại yêu cầu tản nhiệt giống hệt nhau, nhưng cung cấp lợi nhuận tốt hơn

3.2 Đặc điểm kích hoạt cổng

Cả hai thiết bị đều chia sẻ thông số kỹ thuật kích hoạt cổng giống hệt nhau, giúp đơn giản hóa thiết kế mạch trình điều khiển khi di chuyển giữa các bộ phận. Dòng kích hoạt cổng tối đa (IGT) là 5mA ở góc phần tư I (nhạy nhất) và 10mA ở góc phần tư III (ít nhạy nhất) ở 25 ° C. Điện áp kích hoạt cổng (VGT) thường là 0.8V với tối đa 2.5V.

Để kích hoạt đáng tin cậy trên các biến thể nhiệt độ và thiết bị, hãy thiết kế mạch truyền động cổng của bạn để cung cấp ít nhất 1.5× IGT tối đa, có nghĩa là tối thiểu 7.5mA để kích hoạt Q1. Một cách tiếp cận phổ biến sử dụng điện trở 470Ω từ GPIO vi điều khiển 5V thông qua bộ ghép quang, cung cấp dòng điện cổng khoảng 8-10mA với đủ biên độ.

Một thông số thường bị bỏ qua là tản điện cổng. Cả hai triac đều chỉ định công suất cổng trung bình 0,2W, hạn chế tốc độ lặp lại xung trong các ứng dụng điều khiển bắn liên tục. Đối với dòng điện cổng 10mA với cổng 2V giảm về phía trước, mỗi xung kích hoạt tiêu tán 20mW. Ở hoạt động 120Hz (điển hình cho điều khiển zero-crossing), điều này thể hiện công suất cổng tối thiểu (trung bình 2.4mW), nhưng bộ điều chỉnh độ sáng điều khiển pha hoạt động ở tốc độ xung cao hơn cần lập ngân sách công suất cổng cẩn thận.

3.3 Xếp hạng dV/dt và dI/dt

Cả BT134 và BT136 đều chỉ định định mức dV / dt tối thiểu là 10V / μs (dV / dt giao hoán), đại diện cho tốc độ tối đa của voltage tăng mà thiết bị có thể chịu được mà không kích hoạt sai. Thông số kỹ thuật này đặc biệt quan trọng trong việc chuyển đổi tải cảm ứng, trong đó quá độ EMF ngược có thể gây ra hiện tượng bật không mong muốn.

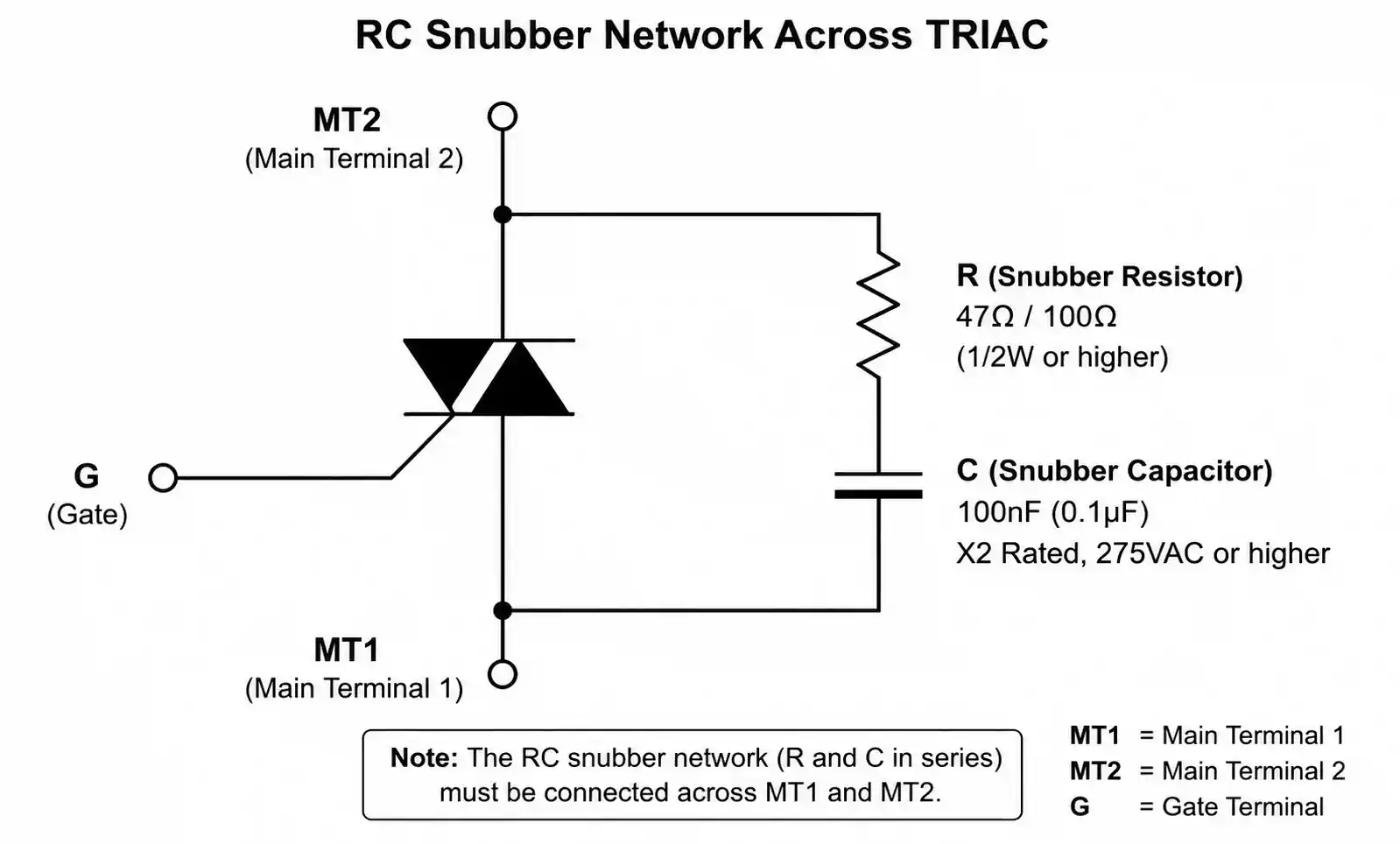

Để cải thiện khả năng miễn nhiễm dV / dt trong môi trường ồn ào, nên đặt mạng snubber (thường là 47Ω + 100nF cho 120VAC, 100Ω + 100nF cho 240VAC) trên các thiết bị đầu cuối triac. Snubber không chỉ cải thiện hiệu suất dV / dt mà còn giảm EMI và kéo dài tuổi thọ triac bằng cách hạn chế ứng suất điện áp.

Tốc độ tăng tới hạn của dòng điện trên trạng thái (dI / dt) được chỉ định ở mức 10A / μs cho cả hai thiết bị. Tham số này xác định tốc độ triac có thể chuyển từ chặn sang dẫn truyền hoàn toàn. Khả năng dI / dt không đủ gây ra hiện tượng nóng cục bộ gần vùng cổng trước khi toàn bộ khu vực silicon dẫn điện, có khả năng dẫn đến hỏng thiết bị. Tải cảm ứng tự nhiên giới hạn dI / dt, nhưng tải điện trở và điện dung cần chú ý đến thông số kỹ thuật này.

3.4 Xếp hạng điện áp và đặc điểm sự cố

Cả hai triac đều có sẵn ở các cấp điện áp ngoài trạng thái đỉnh lặp đi lặp lại 500V, 600V và 800V. Đối với các ứng dụng 120VAC của Bắc Mỹ (đỉnh 170V), cấp 500V cung cấp hệ số giảm 2.9×. Đối với các ứng dụng 230VAC của Châu Âu (đỉnh 325V), cấp 600V cung cấp hệ số 1,85×, trong khi cấp 800V cung cấp biên độ 2,46×.

Thực tiễn tốt nhất trong ngành khuyến nghị giảm điện áp tối thiểu 2× cho thiết bị tiêu dùng và 2,5× cho các ứng dụng công nghiệp để tính đến quá độ đường dây và tăng đột biến chuyển mạch. Trong thực tế, loại 600V thường được các nhà phân phối dự trữ cho các thiết kế đầu vào phổ quát (85-265VAC), mang lại lợi nhuận tốt mà không có chi phí cao hơn của loại 800V.

Dòng điện giữ (IH) cho cả hai thiết bị được chỉ định ở mức 5-50mA tùy thuộc vào nhiệt độ và góc phần tư. Điều này thể hiện dòng điện tối thiểu cần thiết để duy trì độ dẫn điện sau khi kích hoạt cổng. Trong các ứng dụng tải rất nhẹ hoặc với điều khiển PWM tần số cao, hãy đảm bảo dòng tải vượt quá thông số kỹ thuật IH tối đa để ngăn chặn tình trạng rớt và hoạt động không ổn định.

4. Phân tích kịch bản ứng dụng

4.1 Điều khiển và điều chỉnh độ sáng khu dân cư

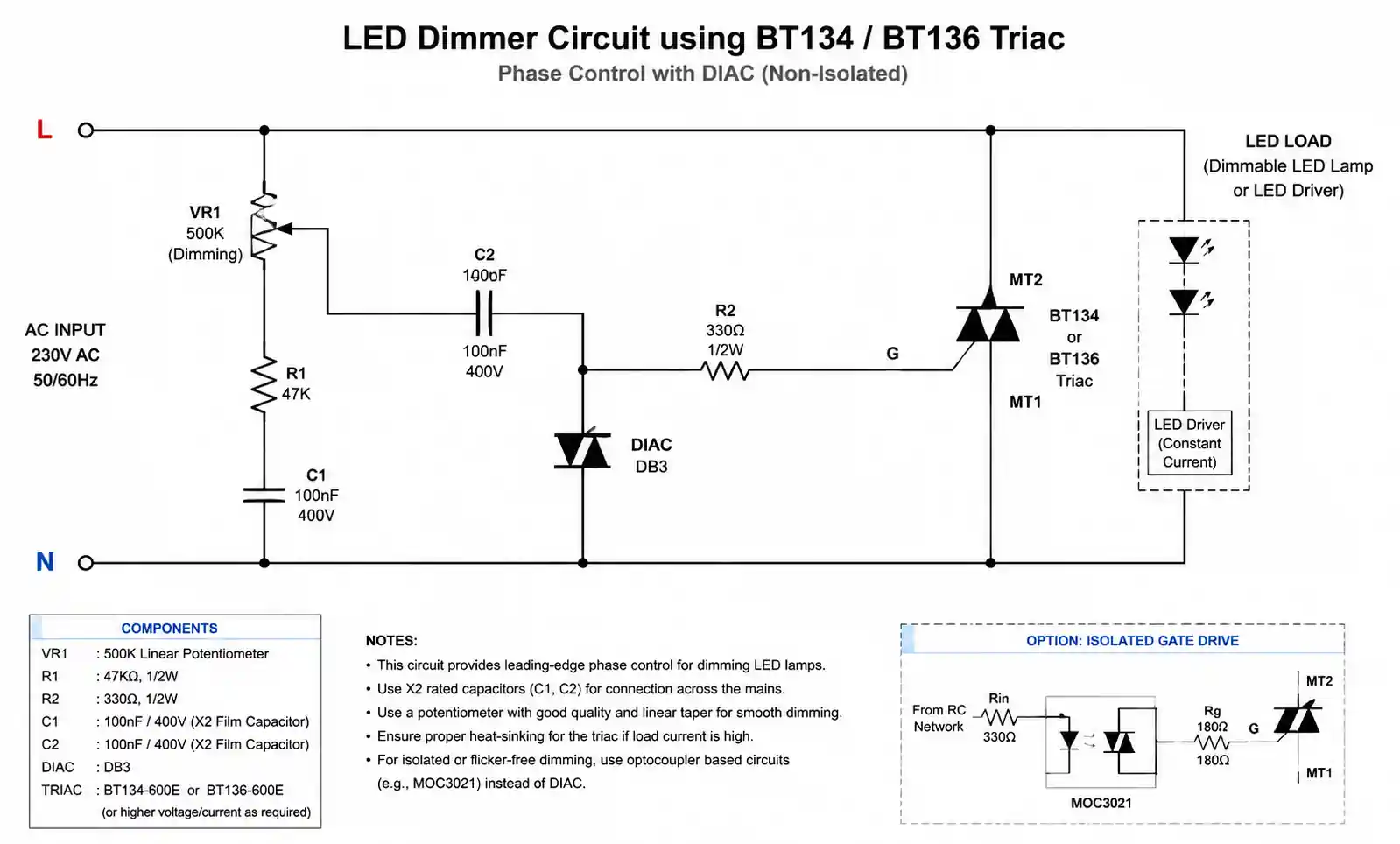

Đối với các ứng dụng điều chỉnh độ sáng LED điều khiển tải lên đến 300W trên mạch 120VAC (khoảng 2.5A RMS), cả BT134 và BT136 đều phù hợp về mặt kỹ thuật. Tuy nhiên, BT136 mang lại lợi thế trong vỏ bọc nhỏ gọn, nơi khả năng tản nhiệt bị hạn chế. Khả năng chịu nhiệt thấp hơn cho phép mật độ công suất cao hơn hoặc hoạt động mát hơn, giúp mở rộng MTBF trong các hệ thống lắp đặt hộp treo tường kín.

Cân nhắc thiết kế chính: Trình điều khiển LED trình bày tải điện dung với dòng khởi động cao. Xếp hạng dòng điện tăng vượt trội của BT134 (30A so với 25A) cung cấp biên độ tốt hơn chống lại sự cố khởi động, khiến nó trở thành lựa chọn ưu tiên mặc dù BT136 có lợi thế về nhiệt. Đối với các ứng dụng 230VAC Châu Âu có mức công suất tương tự, dòng điện rút xuống một nửa, làm cho một trong hai thiết bị phù hợp với BT136 mang lại hiệu suất nhiệt tốt hơn.

4.2 Điều khiển tốc độ động cơ và truyền động động cơ đa năng

Động cơ đa năng nhỏ trong dụng cụ điện, máy hút bụi và thiết bị nhà bếp thường tiêu thụ 2-8A tùy thuộc vào mức công suất và điện áp cung cấp. Đối với các ứng dụng sub-4A, cả hai triac đều là ứng cử viên, nhưng bản chất cảm ứng của tải động cơ và dòng khởi động cao ủng hộ xếp hạng tăng cao hơn của BT134.

Các mạch điều khiển động cơ được hưởng lợi từ thông số kỹ thuật ITSM của BT134 khi xử lý các điều kiện rôto bị khóa hoặc chết máy. Động cơ đa năng 1 / 4HP có thể tạo ra dòng điện danh định 6-8× trong quá trình khởi động, điều này có nghĩa là dòng điện tăng ngắn trong phạm vi 15-25A. Khả năng tăng 30A của BT134 cung cấp biên độ thích hợp, trong khi xếp hạng 25A của BT136 là cận biên cho thiết kế mạnh mẽ.

Để điều khiển tốc độ thay đổi bằng cách sử dụng điều chế góc pha, cả hai thiết bị đều yêu cầu chú ý đến giới hạn dI / dt thông qua thiết kế truyền động cổng thích hợp. DV / dt giao hoán được tạo ra bởi trường động cơ sụp đổ trong quá trình tắt yêu cầu bộ giảm tốc RC (thường là 100Ω + 100nF) để ngăn kích hoạt sai và kéo dài tuổi thọ triac.

4.3 Kiểm soát tải điện trở và lò sưởi

Máy sưởi điện đại diện cho tải điện trở thuần túy, đây là ứng dụng đơn giản nhất cho triac nhưng cũng tạo ra khả năng tiêu tán công suất ở trạng thái ổn định cao nhất do dẫn điện liên tục. Đối với bộ sưởi 1000W trên 230VAC (4.35A RMS), cả hai bộ ba đều hoạt động gần giới hạn nhiệt của chúng và yêu cầu tản nhiệt để hoạt động đáng tin cậy.

Trong các ứng dụng chuyển mạch không giao nhau (điều khiển bắn liên tục) thường được sử dụng để kiểm soát nhiệt độ, mức tiêu tán công suất trung bình giảm tỷ lệ thuận với chu kỳ làm việc. Ở chu kỳ làm việc 50%, tải 4A tiêu tán trung bình 2,6W trong triac, có thể quản lý được với tản nhiệt khiêm tốn (Rth ≈ 30 ° C / W) cho cả hai thiết bị.

Lợi thế nhiệt của BT136 trở nên đáng kể trong các bảng điều khiển đa kênh mật độ cao, nơi nhiều triac được gắn gần nhau. Điện trở nhiệt thấp hơn cho phép khoảng cách kênh chặt chẽ hơn hoặc dòng tải cao hơn mà không có vấn đề ghép nối nhiệt giữa các kênh liền kề.

4.4 Chuyển mạch sơ cấp máy biến áp

Chuyển mạch máy biến áp sơ cấp đưa ra những thách thức độc đáo do dòng khởi động cao từ từ hóa lõi và tính chất cảm ứng của tải. Máy biến áp nhỏ (50-200VA) cho các ứng dụng điều khiển thường tạo ra trạng thái ổn định 0,5-2A nhưng có thể tạo ra xung khởi động 10-20A kéo dài vài mili giây.

Xếp hạng ITSM cao hơn của BT134 làm cho nó trở thành lựa chọn mặc định cho các ứng dụng điều khiển máy biến áp. Khi kết hợp với việc hắt hủi thích hợp để xử lý cú đá cảm ứng trong quá trình tắt, BT134 cung cấp hiệu suất mạnh mẽ. Đối với chuyển mạch tần số thấp (tần số đường truyền hoặc thấp hơn), cả hai thiết bị đều hoạt động tốt trong khả năng nhiệt của chúng.

Lưu ý thiết kế quan trọng: luôn xác minh rằng thời gian và cường độ khởi động của máy biến áp nằm trong thông số kỹ thuật ITSM của triac ở tần số chuyển mạch thực tế. Tham khảo đường cong giảm dòng điện tăng của nhà sản xuất để biết thời lượng xung vượt quá một nửa chu kỳ.

5. So sánh chi phí, tính khả dụng và thời gian giao hàng

Yếu tố chuỗi cung ứng	BT134	BT136	Ghi chú
Đơn giá điển hình (1K qty)	$ 0.15-0.25	$ 0.18-0.28	Giá thay đổi tùy theo cấp điện áp và gói
Cổ phiếu nhà phân phối toàn cầu	Cao	Rất cao	BT136 được dự trữ rộng rãi hơn
Nguồn thay thế	Nhiều	Nhiều	Cả hai đều có sẵn từ ST, NXP, WeEn, Littelfuse
Thời gian giao hàng (tiêu chuẩn)	8-12 tuần	8-12 tuần	Thời gian giao hàng của nhà máy tương tự
Thời gian giao hàng (kho nhà phân phối)	Ngay lập tức	Ngay lập tức	Cả hai đều thường được dự trữ
Số lượng đặt hàng tối thiểu (MOQ)	2.500-5.000	2.500-5.000	Tiêu chuẩn cho đơn đặt hàng trực tiếp tại nhà máy
Tính khả dụng của gói	TO-126, SOT-82	TO-126, SOT-82, DPAK	BT136 cung cấp nhiều tùy chọn hơn
Nguy cơ cuối đời	Thấp	Thấp	Sản phẩm trưởng thành với nhu cầu ổn định

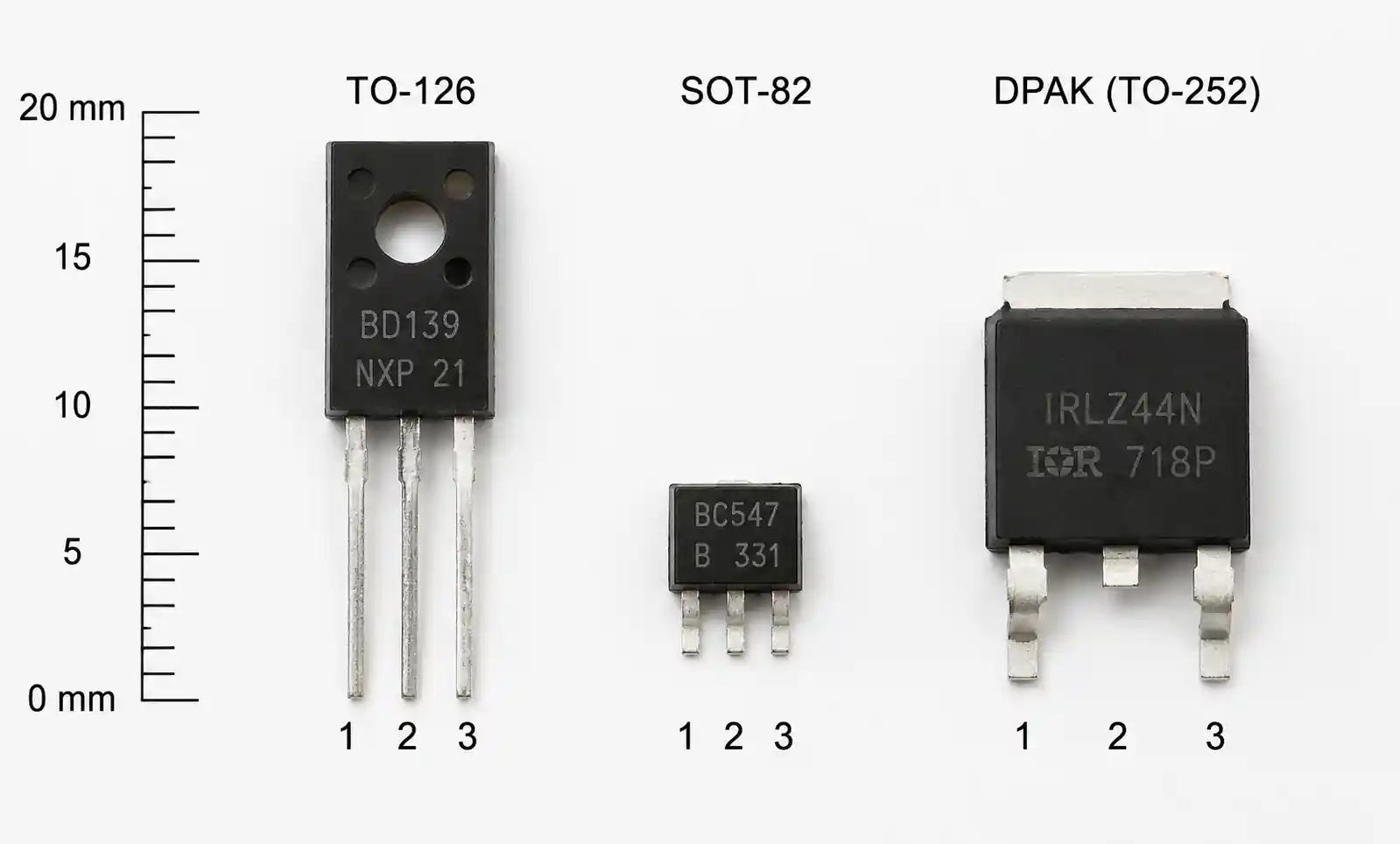

Từ góc độ mua sắm, BT136 có tính khả dụng tốt hơn một chút trên các nhà phân phối lớn (Digi-Key, Mouser, Arrow, Avnet), có thể là do phạm vi ứng dụng rộng hơn và nhiều tùy chọn gói. Gói gắn trên bề mặt DPAK (TO-252) có sẵn cho BT136 nhưng không phải BT134 khiến nó trở thành lựa chọn ưu tiên để lắp ráp tự động và sản xuất số lượng lớn.

Chênh lệch giá giữa hai phần là tối thiểu, thường trong khoảng 10-15% tùy thuộc vào khối lượng đặt hàng và cấp điện áp. Lớp 600V thường có mức phí bảo hiểm 5-10% so với loại 500V, trong khi lớp 800V cao hơn 15-20%. Đối với các ứng dụng nhạy cảm với chi phí, việc tối ưu hóa lựa chọn cấp điện áp dựa trên yêu cầu ứng dụng thực tế mang lại nhiều khả năng tiết kiệm hơn so với việc lựa chọn giữa BT134 và BT136.

Thời gian giao hàng cho cả hai thành phần đã ổn định sau sự gián đoạn chuỗi cung ứng sau đại dịch, với hầu hết các nhà phân phối duy trì đủ lượng hàng tồn kho để vận chuyển ngay lập tức các loại và gói thông thường. Đối với sản xuất số lượng lớn yêu cầu đơn đặt hàng trực tiếp tại nhà máy, hãy lập kế hoạch cho thời gian giao hàng 8-12 tuần và xem xét tìm nguồn cung ứng kép từ nhiều nhà sản xuất để giảm thiểu rủi ro nguồn cung.

6. Khi nào nên sử dụng tùy chọn nào

6.1 Chọn BT134 khi:

Các ứng dụng dòng điện tăng cao: Nếu tải của bạn tạo ra dòng khởi động vượt quá 20A hoặc bạn cần biên độ tăng tối đa, xếp hạng ITSM 134A của BT30 cung cấp khả năng bảo vệ tốt hơn 20% so với BT136. Điều này bao gồm khởi động động cơ, chuyển đổi máy biến áp và các ứng dụng tải điện dung.

Thiết kế tối ưu hóa chi phí với khả năng quản lý nhiệt đầy đủ: Khi tản nhiệt đã được yêu cầu và sự khác biệt về khả năng chịu nhiệt không phải là yếu tố hạn chế, chi phí thường thấp hơn 10-15% của BT134 khiến nó trở thành lựa chọn kinh tế cho sản xuất số lượng lớn.

Ưu tiên lắp ráp xuyên lỗ: Đối với các bản dựng nguyên mẫu, ứng dụng sửa chữa hoặc sản xuất số lượng thấp, nơi ưu tiên lắp ráp xuyên lỗ, cả gói TO-126 và SOT-82 đều có sẵn cho BT134.

Thiết kế hiện có và thay thế thả vào: Nếu thiết kế hiện tại của bạn sử dụng BT134 và hoạt động đáng tin cậy, không có lý do thuyết phục nào để thay đổi trừ khi bạn đang giải quyết các giới hạn nhiệt hoặc tăng dòng tải.

6.2 Chọn BT136 khi:

Hiệu suất nhiệt là rất quan trọng: Trong vỏ bọc hạn chế về không gian, môi trường nhiệt độ môi trường cao (>40°C) hoặc thiết kế nhắm mục tiêu hoạt động mà không có tản nhiệt, khả năng chịu nhiệt 50°C/W của BT136 cung cấp khả năng tản nhiệt tốt hơn khoảng 17% so với 60°C/W của BT134.

Yêu cầu lắp ráp gắn trên bề mặt: Tính khả dụng của BT136 trong gói DPAK (TO-252) cho phép lắp ráp tự động chọn và đặt và cải thiện khớp nối nhiệt với mặt phẳng nối đất PCB thông qua mấu lắp, làm cho nó trở thành lựa chọn duy nhất để sản xuất SMT.

Bố cục mật độ cao đa kênh: Khi thiết kế bảng điều khiển có nhiều triac ở gần nhau, các đặc tính nhiệt tốt hơn của BT136 làm giảm khớp nối nhiệt giữa các kênh và cho phép khoảng cách thành phần chặt chẽ hơn.

Tăng trưởng tải trong tương lai hoặc thiết kế phổ quát: Nếu có khả năng tăng dòng tải trong các biến thể sản phẩm trong tương lai hoặc bạn đang thiết kế một nền tảng điều khiển đa năng cho nhiều mức công suất, khoảng không nhiệt của BT136 cung cấp khả năng mở rộng tốt hơn.

Tính khả dụng tối đa và tính linh hoạt của nguồn cung ứng: Phân phối rộng hơn và nhiều tùy chọn gói của BT136 cung cấp khả năng phục hồi chuỗi cung ứng tốt hơn và thời gian đưa ra thị trường nhanh hơn, đặc biệt quan trọng đối với các thiết kế mới đang được phát triển.

7. Câu hỏi thường gặp

Sự khác biệt chính giữa BT134 và BT136 triacs là gì?

Cả hai đều là triac 4A RMS với các thông số kỹ thuật điện tương tự, nhưng BT136 có hiệu suất nhiệt tốt hơn (Rth (ja) = 50 ° C / W so với 60 ° C / W) trong khi BT134 cung cấp khả năng dòng điện tăng cao hơn (30A so với 25A ITSM). BT136 cũng có sẵn trong gói DPAK gắn trên bề mặt, điều mà BT134 thì không.

Tôi có thể thay thế trực tiếp BT134 bằng BT136 trong thiết kế hiện tại của mình không?

Có, BT134 và BT136 tương thích với chân và đủ tương tự về điện để thay thế trực tiếp trong hầu hết các ứng dụng. Tuy nhiên, hãy xác minh rằng ứng dụng của bạn không dựa vào xếp hạng dòng điện tăng cao hơn của BT134. Hiệu suất nhiệt được cải thiện của BT136 chỉ có lợi, không gây bất lợi, vì vậy những cân nhắc về nhiệt sẽ không ngăn cản sự thay thế.

Các bộ tản nhiệt này có yêu cầu tản nhiệt để hoạt động 4A không?

Có, cả hai triac đều yêu cầu tản nhiệt để hoạt động 4A RMS liên tục. Khi đầy tải, công suất tiêu tán trên trạng thái là khoảng 5.2W, vượt quá khả năng của một trong hai thiết bị trong không khí tự do. Đối với tải dưới 2A hoặc hoạt động theo chu kỳ nhiệm vụ, có thể không cần tản nhiệt tùy thuộc vào nhiệt độ môi trường xung quanh và thiết kế vỏ bọc.

Tôi nên sử dụng giá trị snubber nào cho tải cảm ứng?

Đối với các ứng dụng 120VAC, điện trở 47Ω nối tiếp với tụ điện 100nF (định mức 250VAC trở lên) cung cấp khả năng hắt hủi thích hợp cho hầu hết các tải cảm ứng dưới 5A. Đối với các ứng dụng 230VAC, hãy tăng điện trở lên 100Ω trong khi vẫn duy trì tụ điện 100nF. Luôn sử dụng tụ điện phim (polypropylene hoặc polyester) được xếp hạng cho dòng điện xoay chiềutage với các chứng nhận an toàn thích hợp.

Những bộ ba này có phù hợp với các ứng dụng làm mờ đèn LED không?

Có, cả hai triac đều hoạt động trong thiết kế bộ điều chỉnh độ sáng LED, nhưng hiệu suất phụ thuộc nhiều vào cấu trúc liên kết trình điều khiển LED. Bộ điều chỉnh độ sáng tiên tiến (dựa trên TRIAC) hoạt động tốt nhất với trình điều khiển LED có thể điều chỉnh độ sáng được thiết kế đặc biệt để tương thích với TRIAC. Giữ các yêu cầu hiện tại (5-50mA) có thể gây ra các vấn đề tương thích với tải LED có công suất rất thấp. Xem xét điện trở chảy máu 220kΩ trên triac nếu xảy ra sự mất ổn định làm mờ ở cài đặt thấp.

Làm cách nào để tính toán điện trở nhiệt cần thiết của tản nhiệt?

Sử dụng công thức: Rth (tản nhiệt) ≤ [(Tj (tối đa) - Ta) / Pd] - Rth (jc) - Rth (cs), trong đó Tj (tối đa) là nhiệt độ tiếp giáp tối đa (125 °C), Ta là nhiệt độ môi trường xung quanh, Pd là tản điện (I × VTM), Rth (jc) là điện trở nhiệt nối với trường hợp (thường là 2-3 °C / W) và Rth (cs) là điện trở giao diện nhiệt (0.5-1 °C / W với hợp chất nhiệt). Luôn bao gồm biên độ cho dung sai và lão hóa thành phần.

Các chế độ thất bại phổ biến cho các bộ ba này là gì?

Các hỏng hóc phổ biến nhất là thoát nhiệt do tản nhiệt không đủ, hư hỏng cổng do dòng kích hoạt hoặc điện áp tăng đột biến quá mức và hỏng mối nối do vượt quá định mức dòng điện tăng trong điều kiện khởi động. Kích hoạt sai do EMI gây ra cũng có thể gây ra lỗi ứng dụng nhưng thường không làm hỏng thiết bị. Việc hắt hủi, bảo vệ cổng và quản lý nhiệt thích hợp ngăn chặn hầu hết các chế độ lỗi.

Tôi nên chọn cấp điện áp nào cho các ứng dụng đầu vào phổ quát (85-265VAC)?

Đối với các thiết kế đầu vào phổ quát, cấp 600V là lựa chọn tiêu chuẩn, cung cấp biên độ thích hợp trên toàn bộ dải đầu vào. Lớp 800V cung cấp khả năng bảo vệ bổ sung chống lại quá độ đường dây nhưng với chi phí cao hơn 15-20%. Cấp 500V không đủ cho các ứng dụng 230VAC và chỉ nên được sử dụng cho các cài đặt 120VAC cố định.

8. Kết luận

Lựa chọn giữa BT134 và BT136 phụ thuộc vào điều quan trọng nhất trong thiết kế của bạn. BT134 xử lý dòng khởi động lớn hơn (30A so với 25A), vì vậy sẽ tốt hơn cho tải động cơ, máy biến áp hoặc bất cứ thứ gì hoạt động mạnh khi khởi động. BT136 chạy mát hơn (50°C/W so với 60°C/W) và có các gói gắn trên bề mặt — hoàn hảo nếu bạn có không gian chật hẹp trên bo mạch hoặc lắp ráp tự động.

Đối với hầu hết các công việc dân dụng hoặc công nghiệp nhẹ dưới 3A, một trong hai công việc hoạt động tốt với một bộ tản nhiệt tốt. Thông thường, quyết định thực sự là xuyên lỗ so với SMT, không phải thông số kỹ thuật điện. Trước khi đặt hàng, hãy lấy bảng dữ liệu cho điện áp và gói cụ thể của bạn — đặc biệt chú ý đến việc giảm nhiệt độ môi trường và dòng điện tăng cho trường hợp xấu nhất khi khởi động của bạn.

Cần trợ giúp về ổ cổng, người hắt hủi hoặc chỉ kiểm tra sự tỉnh táo? Nói chuyện với FAE của nhà phân phối của bạn hoặc kiểm tra ghi chú ứng dụng ST / NXP — họ có thiết kế tham chiếu chắc chắn.
