Hướng dẫn cơ bản về các sản phẩm tương đương BAV99: Thay thế thả vào và tham khảo chéo
Nếu bạn đang thiết kế mạch chuyển mạch tốc độ cao, sửa chữa bảng mạch in cũ (PCB) hoặc quản lý chuỗi cung ứng sản xuất điện tử, bạn có thể đã gặp phải BAV99. Nó là một trong những thành phần "thạch đậu" phổ biến nhất trong ngành. Nhưng điều gì sẽ xảy ra khi thời gian giao hàng kéo dài thành hàng tháng, giá cả tăng đột biến hoặc nhà phân phối thường xuyên của bạn chỉ đơn giản là hết hàng? Bạn cần một sự thay thế đáng tin cậy, nhanh chóng.
Trong hướng dẫn toàn diện này, chúng tôi sẽ phân tích chính xác điều gì làm cho BAV99 đánh dấu, cách xác định tương đương thực sự mà không có nguy cơ hỏng mạch và dữ liệu tham chiếu chéo chính xác mà bạn cần để đưa ra quyết định sáng suốt. Bạn sẽ học cách khớp dấu chân, giải mã thông số kỹ thuật điện và tránh các bẫy bố cục phổ biến nhất gây khó khăn cho các kỹ sư phần cứng.
Mục lục
- [1. Hiểu về Diode BAV99: Tại sao nó có mặt ở khắp mọi nơi] (# 1-hiểu-the-bav99-diode-why-its-ubiquitous)
- 2. Các khái niệm cốt lõi được đơn giản hóa: Điều gì tạo nên một sự thay thế thực sự?
- [3. Các tùy chọn tương đương BAV99 hàng đầu: Hướng dẫn tham khảo chéo] (# 3-top-bav99-equivalent-options-the-cross-reference-guide)
- [4. Hướng dẫn từng bước: Cách xác minh và kiểm tra sự thay thế của bạn] (# 4-step-by-step-guide-how-to-verify-and-test-your-replace)
- [5. Mẹo của chuyên gia và những cạm bẫy phổ biến cần tránh] (#5-expert-tips--common-pitfalls-to-tránh)
- [6. Kết luận & Suy nghĩ cuối cùng] (# 6-Kết luận--Suy nghĩ cuối cùng)
1. Hiểu về Diode BAV99: Tại sao nó có mặt ở khắp mọi nơi
Trước khi bạn có thể tự tin chọn một sản phẩm tương đương, bạn phải hiểu lý do tại sao BAV99 được chọn cho Hóa đơn nguyên vật liệu (BOM) của bạn ngay từ đầu.
BAV99 không chỉ là một diode duy nhất; Nó là một ** diode chuyển mạch sê-ri kép ** được đặt trong một gói gắn trên bề mặt ba chân nhỏ. Về mặt điện, về cơ bản, nó là hai trong số các điốt xuyên lỗ huyền thoại 1N4148 được nối tiếp và nhồi nhét vào một thân nhựa duy nhất.
Các kỹ sư phần cứng và nhà thiết kế PCB yêu thích BAV99 vì ba lý do chính:
- ** Hiệu suất tốc độ cao: ** Nó có thể chuyển đổi trạng thái chỉ trong nano giây, làm cho nó trở nên hoàn hảo cho các mạch logic kỹ thuật số, xử lý tín hiệu và bảo vệ đường dữ liệu tốc độ cao.
- ** Hiệu quả không gian: ** Bằng cách đặt hai điốt trong một gói, nó tiết kiệm bất động sản PCB quý giá.
- Tính linh hoạt: Vì hai điốt được nối tiếp (chân 1 là cực dương, chân 2 là cực âm và chân 3 là kết nối chung), nó có thể được sử dụng để điều khiển tín hiệu, kẹp điện áp hoặc như một cổng logic đơn giản.
Khi tìm nguồn cung ứng thay thế, mục tiêu chính của bạn là tìm một thành phần bắt chước các đặc điểm chính xác này. Một tương đương không khớp có thể dẫn đến biến dạng tín hiệu, quá nhiệt hoặc hỏng bo mạch thảm khốc. Nếu bạn đang gặp khó khăn trong việc điều hướng tình trạng thiếu linh kiện, việc tận dụng Tìm nguồn cung ứng linh kiện điện tử chuyên nghiệp có thể giúp bạn tiết kiệm hàng tuần tìm kiếm bảng dữ liệu và đảm bảo bạn nhận được các sản phẩm tương đương xác thực, đã được xác minh.
2. Các khái niệm cốt lõi được đơn giản hóa: Điều gì tạo nên một sự thay thế thực sự?
Đối với những người chưa qua đào tạo, nhiều điốt SOT-23 trông giống hệt nhau. Tuy nhiên, hệ thống dây điện bên trong và giới hạn điện rất khác nhau. Hãy dịch thuật ngữ kỹ thuật dày đặc được tìm thấy trên bảng dữ liệu của nhà sản xuất sang tiếng Anh đơn giản.
Gói "SOT-23": Dấu chân vật lý
"SOT" là viết tắt của Small Outline Transistor. Điều này hoàn toàn đề cập đến thân nhựa vật lý và các chân kim loại của chip. Một "thay thế thả vào" thực sự phải có cùng một dấu chân SOT-23. Nếu bạn mua một sản phẩm thay thế trong gói SOT-323, nó sẽ quá nhỏ để tiếp cận các miếng hàn trên PCB của bạn, buộc phải thiết kế lại bo mạch tốn kém.
Thời gian phục hồi ngược ($t_{rr}$): Khoảng cách phanh
Hãy nghĩ về Thời gian phục hồi ngược ($t_{rr}$) là **"khoảng cách phanh" của diode. ** Nó đo tốc độ diode ngừng cho phép dòng điện chạy ngược khi điện áp đột ngột lật.
- BAV99 cực kỳ nhanh, thường tự hào có $t_{rr}$ dưới 6 nano giây (ns).
- Quy tắc: Nếu mạch của bạn xử lý tín hiệu kỹ thuật số tốc độ cao, diode thay thế phải phản ứng nhanh như vậy. Nếu bạn sử dụng giá trị tương đương chậm hơn (ví dụ: $t_{rr}$ = 50ns), tín hiệu của bạn sẽ bị biến dạng, lag hoặc "bôi nhọ", gây ra lỗi dữ liệu.
Giảm điện áp chuyển tiếp ($V_f$): Phí cầu đường
Mỗi khi điện đi qua diode, diode tiêu thụ một lượng nhỏ voltage. Hãy coi đây là "phí cầu đường" khi sử dụng đường.
- Đối với BAV99, mức phí này thường vào khoảng ** 1.0V đến 1.25V ** (ở 150mA).
- ** Quy tắc: ** Nếu diode tương đương của bạn tính "phí cầu đường" cao hơn đáng kể, nó sẽ để lại ít điện áp hơn cho phần còn lại của mạch hoạt động, có khả năng làm thiếu năng lượng cần thiết cho bộ vi điều khiển hoặc cảm biến của bạn. Nó cũng sẽ tạo ra nhiều nhiệt hơn.
So sánh cấu hình: Bẫy cuối cùng
Sai lầm phổ biến nhất mà các kỹ sư mắc phải là mua một diode kép với hệ thống dây điện bên trong sai. ** BAV99 là một cặp nối tiếp. ** Nó không thể được thay thế bằng cực dương chung hoặc điốt cực âm chung mà không cắt các dấu vết vật lý trên PCB của bạn.
Bảng so sánh khái niệm cốt lõi: Điốt kép SOT-23
| Một phần số | Cấu hình nội bộ | Chân 1 | Chân 2 | Chân 3 | Drop-In cho BAV99? |
|---|---|---|---|---|---|
| BAV99 | Cặp sê-ri | Cực dương (D1) | Cực âm (D2) | Cực âm (D1) + Cực dương (D2) | Phần gốc |
| BAW56 | Cực dương chung | Cực âm (D1) | Cực âm (D2) | Cực dương chung | ❌ NO (Sẽ đoản mạch) |
| BAV70 | Cực âm chung | Cực dương (D1) | Cực dương (D2) | Cực âm chung | ❌ NO (Sẽ chặn tín hiệu) |
3. Các tùy chọn tương đương BAV99 hàng đầu: Hướng dẫn tham khảo chéo
Khi BAV99 không khả dụng, các nhà quản lý mua sắm và kỹ thuật viên sửa chữa DIY cần các giải pháp thay thế ngay lập tức, được hỗ trợ bởi dữ liệu. Dưới đây là hướng dẫn tham khảo chéo cơ bản bao gồm các sản phẩm tương đương đáng tin cậy nhất trên thị trường.
Tùy chọn A: MMBD1501 (trận đấu gần nhất)
MMBD1501 được nhiều người coi là một trong những sự thay thế thả vào tốt nhất cho BAV99. Nó chia sẻ cùng một gói SOT-23 và cấu hình sê-ri. Thời gian phục hồi ngược của nó gần như giống hệt nhau, làm cho nó hoàn toàn an toàn cho các ứng dụng định tuyến tín hiệu tốc độ cao và kẹp điện áp.
Tùy chọn B: MMBD914 (Phụ thuộc vào cấu hình)
MMBD914 là một diode chuyển mạch tốc độ cao tuyệt vời khác. Tuy nhiên, cần phải thận trọng. MMBD914 tiêu chuẩn thường được bán dưới dạng diode * đơn * trong gói SOT-23 (để lại một chân không được kết nối). Để thay thế BAV99, bạn phải tìm nguồn cụ thể cho phiên bản dòng kép của dòng 914. Luôn kiểm tra bảng dữ liệu của nhà sản xuất để biết sơ đồ nội bộ trước khi mua.
Tùy chọn C: 1N4148 (Cách giải quyết Breadboard / DIY)
Nếu bạn đang sửa chữa bo mạch tại nhà và không quan tâm đến tính thẩm mỹ, về mặt lý thuyết, bạn có thể thay thế một BAV99 duy nhất bằng hai điốt xuyên lỗ 1N4148 được hàn nối tiếp.
-
- Về mặt điện: * Chúng giống hệt nhau.
-
- Về mặt vật lý: * Nó sẽ trông lộn xộn và sẽ không phù hợp với dấu chân SOT-23. Đây hoàn toàn là một bản hack tạm thời để tạo mẫu hoặc sửa chữa khẩn cấp, không phải để chạy sản xuất.

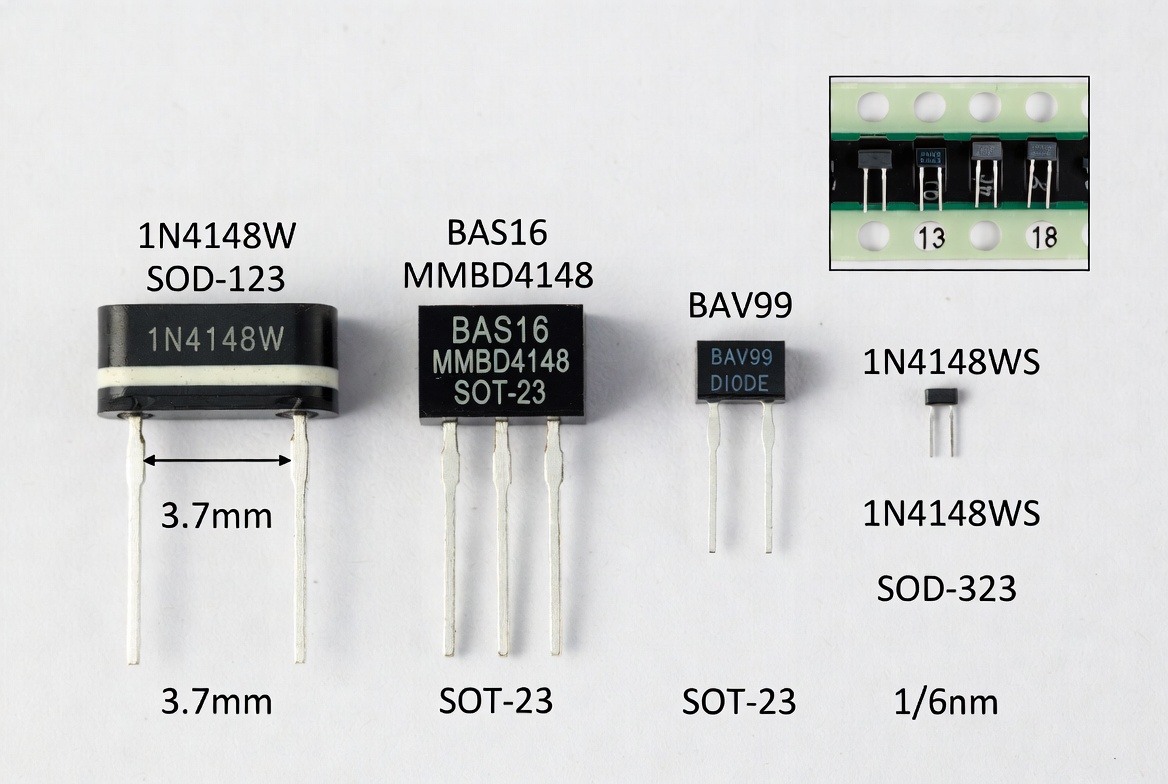

Bảng dữ liệu thông số kỹ thuật thay thế
| Đặc điểm kỹ thuật | BAV99 (Bản gốc) | MMBD1501 (Tương đương) | MMBD914 (Tương đương) | 2x 1N4148 (Giải pháp thay thế) |
|---|---|---|---|---|
| Gói | SOT-23 | SOT-23 | SOT-23 | DO-35 (Xuyên lỗ) |
| Cấu hình | Dòng kép | Dòng kép | Dòng đơn / kép* | Rời rạc (Phải dây 2) |
| Điện áp đảo ngược tối đa ($V_r$) | 85V | 85V | 100V | 100V |
| Dòng chuyển tiếp tối đa ($I_f$) | 215mA | 200mA | 200mA | 300mA |
| Thời gian phục hồi ($t_{rr}$) | < 6 giây | < 6 giây | < 4 ns | < 4 ns |
| Sự phù hợp | Không áp dụng | Xuất sắc | Tốt (Xác minh sơ đồ chân) | Chỉ khẩn cấp |
(Lưu ý: Luôn xác minh hậu tố chính xác của MMBD914 để đảm bảo cấu hình sê-ri kép).
4. Hướng dẫn từng bước: Cách xác minh và kiểm tra sản phẩm thay thế của bạn
Hoán đổi một thành phần trên sơ đồ rất dễ dàng; Đảm bảo nó hoạt động hoàn hảo trong thế giới thực đòi hỏi sự siêng năng. Nếu bạn đang cập nhật BOM để sản xuất hàng loạt, hãy làm theo quy trình xác minh từng bước này.

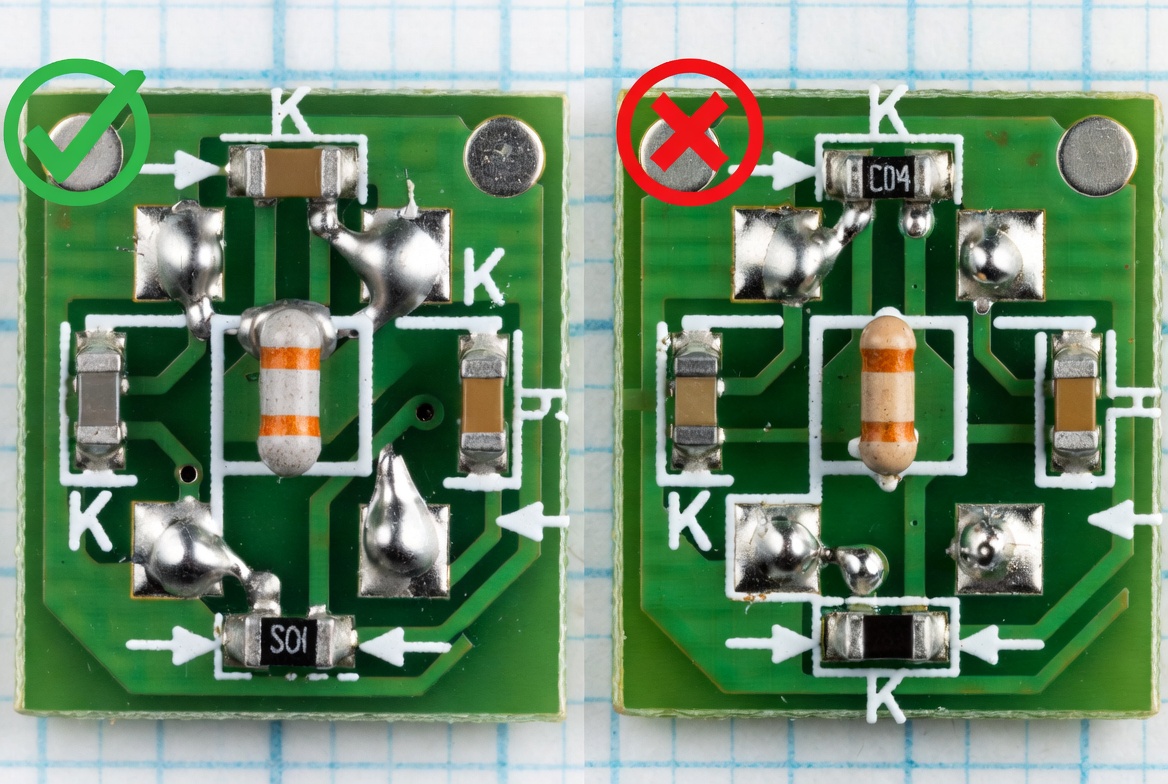

Bước 1: Xác thực dấu chân trong phần mềm CAD của bạn
Trước khi đặt hàng cuộn của một thành phần mới, hãy mở phần mềm thiết kế PCB của bạn (Altium, KiCad, Eagle).
- Mở trình quản lý dấu chân.
- Phủ các kích thước SOT-23 của BAV99 với kích thước tương đương bạn đã chọn.
- Đảm bảo bước đệm (khoảng cách giữa các chân) chính xác 1,90mm và tổng chiều rộng khoảng 2,90mm.
Bước 2: Cập nhật hóa đơn nguyên vật liệu (BOM) của bạn
Khi chỉ định một tương đương cho nhà lắp ráp của bạn, sự rõ ràng là rất quan trọng. Sử dụng định dạng BOM được chuẩn hóa để tránh lỗi mua hàng.
Bước 3: Nguyên mẫu và kiểm tra tốc độ chuyển đổi
Khi bạn có bảng vật lý, bạn phải kiểm tra nó. Nếu bạn đang sử dụng dịch vụ Lắp ráp PCB chìa khóa trao tay, hãy yêu cầu nguyên mẫu "bài viết đầu tiên" trước khi cho phép chạy sản xuất đầy đủ.
- Kết nối máy hiện sóng với đường tín hiệu đi qua diode.
- Tiêm một sóng vuông tần số cao.
- Quan sát các cạnh tăng và giảm. Nếu các cạnh sắc nét và sắc nét, tương đương của bạn đủ nhanh. Nếu các cạnh trông tròn hoặc dốc, $t_{rr}$ thay thế của bạn quá chậm.
5. Mẹo của chuyên gia và những cạm bẫy phổ biến cần tránh
Rút ra từ nhiều thập kỷ kinh nghiệm và vô số chủ đề khắc phục sự cố trên các diễn đàn như EEVblog và r/AskElectronics của Reddit, đây là những cạm bẫy phổ biến nhất mà các kỹ sư gặp phải khi thay thế BAV99.
Cạm bẫy 1: Bỏ qua hậu tố "W" và "T"
Các nhà sản xuất linh kiện thích thêm các chữ cái vào cuối số bộ phận và những chữ cái này thay đổi mọi thứ.
- BAV99W được đặt trong gói SOT-323. Nó nhỏ hơn đáng kể so với SOT-23 tiêu chuẩn.
- Một BAV99T được đặt trong một gói SOT-416 siêu nhỏ. Nếu BOM của bạn chỉ định BAV99 và mua BAV99W vì nó rẻ hơn, các bộ phận sẽ rơi ra khỏi miếng hàn theo đúng nghĩa đen trong quá trình nóng chảy. Luôn khớp với hậu tố.
Cạm bẫy 2: Giả sử tiêu tán điện năng giống hệt nhau
Trong khi voltage và tốc độ có thể khớp, các đặc tính nhiệt có thể không. BAV99 tiêu chuẩn có thể tản nhiệt khoảng 250mW đến 350mW. Nếu tương đương của bạn chỉ được đánh giá là 150mW, nó có thể bị cháy khi tải nặng. Luôn kiểm tra thông số kỹ thuật $P_d$ (Tản điện) trên biểu dữ liệu, đặc biệt nếu mạch của bạn hoạt động trong môi trường nhiệt độ cao.
Cạm bẫy 3: Không tận dụng được chuyên môn về chuỗi cung ứng
Các kỹ sư thường lãng phí hàng giờ để cố gắng tìm một kết hợp hoàn hảo trên các trang web của nhà phân phối bán lẻ khi hàng tồn kho số lượng lớn bị ẩn trong các kênh bán buôn. Nếu bạn đang phải đối mặt với tình trạng thiếu hụt nghiêm trọng và cần hàng nghìn đơn vị, đừng đoán. Thay vào đó, hãy yêu cầu Báo giá BOM từ một đối tác tìm nguồn cung ứng chuyên dụng, người có thể tham khảo chéo cơ sở dữ liệu của nhà sản xuất và bảo mật các bộ phận xác thực mà không có thời gian thực hiện.
6. Kết luận & Kết luận:
Tìm kiếm một BAV99 tương đương không phải là một cơn ác mộng về chuỗi cung ứng. Bằng cách hiểu các yêu cầu điện cốt lõi — cụ thể là cấu hình sê-ri kép, dấu chân SOT-23 và thời gian phục hồi ngược <6ns quan trọng — bạn có thể thay thế các bộ phận một cách an toàn mà không ảnh hưởng đến tính toàn vẹn của mạch.
Bảng tóm tắt nhanh: Danh sách kiểm tra thay thế BAV99
| Bước xác minh | Những gì cần kiểm tra | Tại sao điều này lại quan trọng |
|---|---|---|
| 1. Quy cách đóng gói | Phải chính xác SOT-23 (Tránh hậu tố W hoặc T trừ khi được chỉ định). | Đảm bảo phù hợp vật lý trên các miếng hàn PCB hiện có. |
| 2. Cấu hình | Phải là Sê-ri kép (Chân 3 là Cực dương + Cực âm). | Ngăn ngừa đoản mạch và chặn tín hiệu. |
| 3. Tốc độ chuyển đổi | $t_{rr}$ phải là < 6 ns. | Ngăn chặn hỏng dữ liệu trong các đường dây kỹ thuật số tốc độ cao. |
| **4. Điện áp & Dòng điện ** | $V_r \ge 85V$, $I_f \ge 200mA$. | Đảm bảo diode tồn tại với nhu cầu điện năng của mạch. |
Cho dù bạn chọn MMBD1501 để hoán đổi sản xuất trực tiếp hay sử dụng hai chiếc 1N4148 để sửa chữa bàn làm việc nhanh chóng, hãy luôn để bảng dữ liệu là hướng dẫn cuối cùng của bạn. Nếu bạn thấy hướng dẫn này hữu ích, hãy đánh dấu nó cho lần chà BOM tiếp theo của bạn và đảm bảo nhóm mua sắm của bạn hiểu sự khác biệt quan trọng giữa một cặp nối tiếp và một cực dương chung!
