Bộ nối quang và rơ-le bán dẫn: Mạch của bạn thực sự cần cái nào
Sau hơn một thập kỷ thiết kế hệ thống điều khiển công nghiệp, tôi đã chứng kiến các kỹ sư lãng phí hàng tuần để gỡ lỗi mạch vì họ nhầm lẫn giữa cách ly tín hiệu và chuyển đổi nguồn. Thực tế là: bộ quang truyền tín hiệu điều khiển qua các rào cản cách ly, trong khi rơ-le bán dẫn chuyển tải thực tế. Lựa chọn phụ thuộc vào việc bạn truyền thông tin hay chuyển đổi nguồn điện. Hướng dẫn này phân tích sự khác biệt về chức năng, trình bày các tiêu chí lựa chọn thực tế dựa trên điện áp, dòng điện, hành vi chuyển mạch và giới hạn nhiệt, đồng thời tiết lộ những sai lầm tốn kém mà tôi đã thấy lặp lại trong thiết kế sản xuất.
Mục lục
-
[Sự khác biệt chức năng cốt lõi mà không ai giải thích rõ ràng] (#the-sự khác biệt chức năng-lõi-không ai giải thích-rõ ràng)
-
[Khi các mạch thực yêu cầu từng thiết bị](#when-mạch thực-cần-mỗi thiết bị)
-
[Bảng so sánh: Đặc tính điện] (#comparison-bảng-đặc tính điện)
-
[Bảng so sánh: Tiêu chí lựa chọn ứng dụng] (#comparison-bảng-tiêu chí lựa chọn ứng dụng)
-
[Quy trình lựa chọn dựa trên các ràng buộc thiết kế thực] (#the quy trình lựa chọn dựa trên ràng buộc thiết kế thực)
-
[Những lỗi thiết kế quan trọng tôi đã gỡ lỗi trong sản xuất] (#critical-sai thiết kế-cho lỗi-gỡ lỗi trong sản xuất)
Sự khác biệt chức năng cốt lõi mà không ai giải thích rõ ràng
Ngành công nghiệp đã tạo ra sự nhầm lẫn khi xem chúng như những "thiết bị cách ly" có thể thay thế cho nhau. Họ không phải vậy. Trong các mạch thực tế, bộ ghép quang di chuyển tín hiệu logic, điện áp phản hồi hoặc xung truyền cổng từ một tham chiếu đất sang tham chiếu khác. Sau đó bạn dùng tín hiệu đó để điều khiển một thứ khác—đầu vào vi điều khiển, cổng MOSFET, hoặc đế transistor.

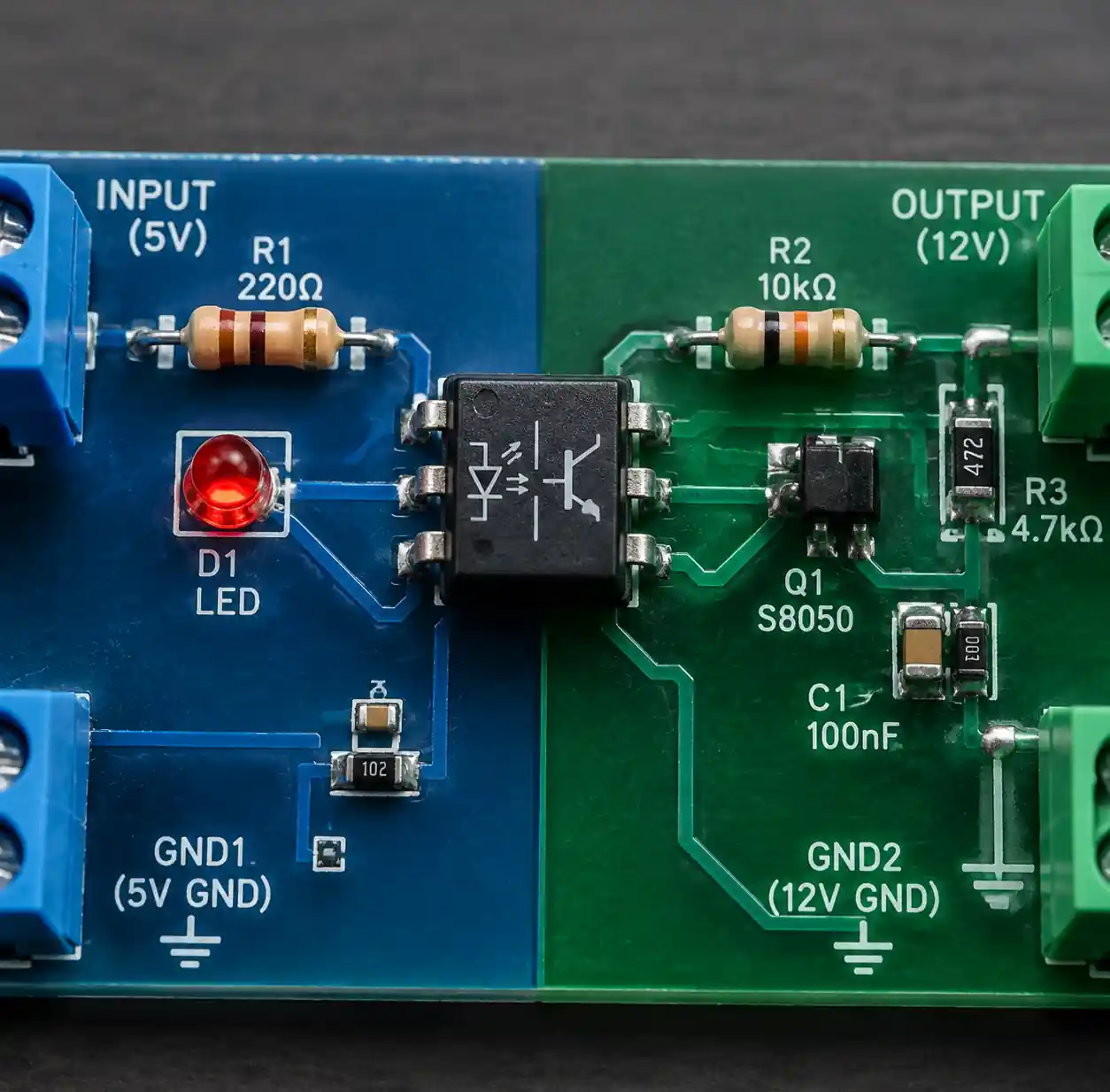

Bộ quang truyền tín hiệu điều khiển giữa hai mạch cách ly
SSR chứa một tầng chuyển mạch hoàn chỉnh được thiết kế để truyền dòng tải trực tiếp. Khi bạn cấp nguồn cho đầu vào SSR, TRIAC, SCR hoặc MOSFET bên trong sẽ dẫn dòng tải qua các đầu ra. Việc cách ly diễn ra bên trong, nhưng chính thiết bị lại đóng mạch tải.
Sự khác biệt này quan trọng vì nó quyết định mọi thứ: dòng điện, thiết kế nhiệt, hành vi tắt nguồn, và liệu tải của bạn có thực sự hoạt động hay không. Tôi từng thấy động cơ không khởi động được vì kỹ sư dùng bộ quang tín hiệu trong khi mạch cần khả năng chuyển nguồn của SSR.
Khi các mạch thực yêu cầu từng thiết bị
Lãnh thổ Optocoupler
Optocoupler chiếm ưu thế trong các đường phản hồi trong các nguồn điện cách ly. Điện áp đầu ra được lấy mẫu, chuyển đổi thành dòng LED, và phototransistor hoặc photodiode cách ly sẽ truyền tín hiệu đó đến bộ điều khiển phía sơ cấp. Sự biến đổi CTR rất quan trọng ở đây — nếu mức tối thiểu CTR của bạn giảm xuống dưới biên độ thiết kế theo nhiệt độ và quá trình lão hóa, quy định sẽ bị ảnh hưởng.

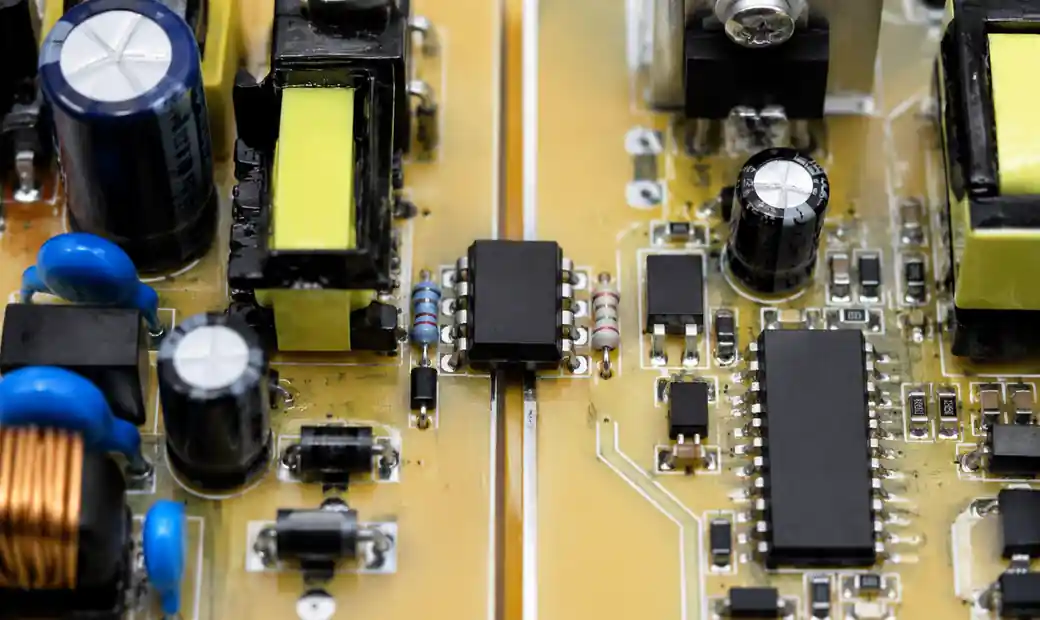

Mạch phản hồi nguồn điện sử dụng bộ ghép quang để điều chỉnh điện áp
Chúng cũng rất cần thiết cho các đầu vào kỹ thuật số PLC, nơi các cảm biến bên ngoài gửi tín hiệu 24VDC cần cách ly trước khi đạt logic 3.3V hoặc 5V. Bạn sẽ chỉ định dòng điện đầu vào (thường là 5–10mA), điện áp cách ly (thường 2500Vrms cho công nghiệp), và độ trễ lan truyền nếu bạn bắt được các xung nhanh.
Mạch phát hiện không chéo sử dụng bộ ghép quang với đèn LED định mức AC để kích hoạt tại các giao cắt điện áp, truyền tín hiệu thời gian đến bộ điều khiển để kích hoạt hoặc đồng bộ hóa TRIAC. Bộ ghép quang nhìn thấy dạng sóng AC qua mạng điện trở nhưng chỉ báo hiệu sự kiện—nó không chuyển đổi tải.
Ứng dụng SSR xuất sắc
Máy sưởi điều hòa và bộ phận gia nhiệt công nghiệp là các tải SSR điển hình. Một vi điều khiển hoặc bộ điều khiển PID gửi 3–32VDC đến đầu vào SSR, và đầu ra TRIAC chuyển đổi 240VAC ở 25A trở lên. Các thông số chính: dòng tải với mức giảm công suất phù hợp, dòng điện surge khi khởi động, và gắn SSR vào bộ tản nhiệt phù hợp vì sục 1.6V ở 25A tiêu tán 40W.

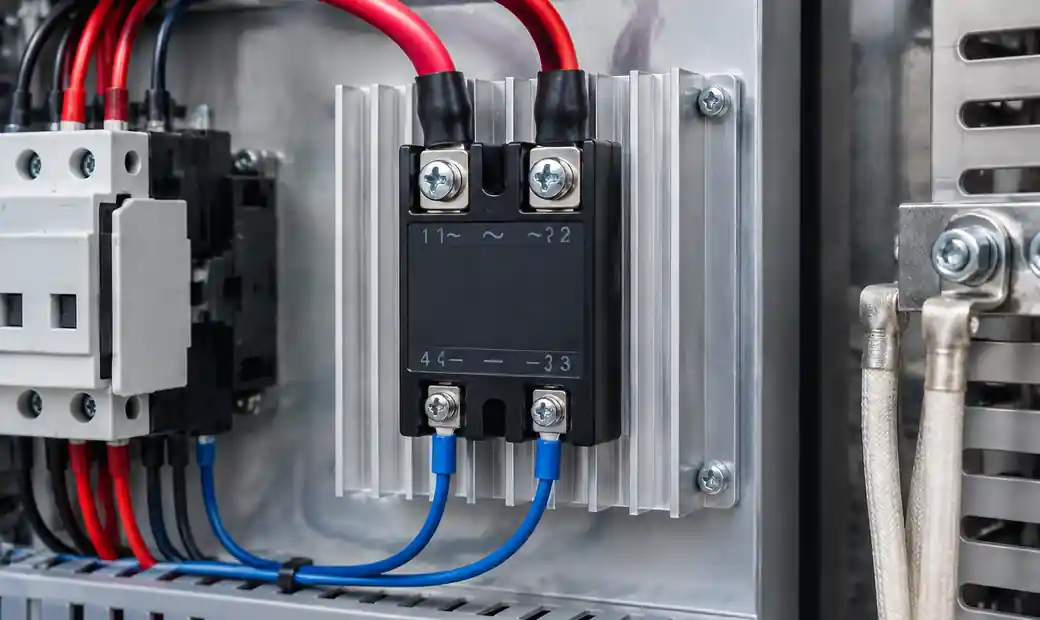

Rơle bán dẫn gắn trên bộ tản nhiệt chuyển mạch tải công nghiệp
Các tiếp điểm động cơ và van điện từ được chuyển đổi bởi SSR trong các hệ thống tự động. Đối với động cơ ba pha, bạn sẽ sử dụng ba SSR (mỗi pha một cái) hoặc một contactor cơ học—SSR sẽ cấp điện cho cuộn dây contactor để tránh chuyển dòng điện động cơ trực tiếp trừ khi SSR được thiết kế riêng cho dòng khởi động của động cơ.
Các tải DC như đèn LED, bộ truyền động và bộ gia nhiệt điện tử sử dụng SSR đầu ra MOSFET. Chúng có điện trở bật thấp (thường là 0.05–0.2Ω), do đó tổn hao dẫn điện trở thành I²R thay vì sụt áp cố định. Ưu điểm: hiệu suất tốt hơn ở dòng điện cao hơn, nhưng bạn phải kiểm tra nhiệt độ mối nối tối đa không vượt quá trong quá trình vận hành liên tục.
Bảng so sánh: Đặc tính điện
| Tham số | Bộ quang tín hiệu | Rơ-le bán dẫn |
|---|---|---|
| Dòng điện đầu ra | 50mA–150mA (quang transistor), thay đổi theo loại | 2A–100A+ tùy theo mẫu |
| Sụt áp | Vce(sat) ~0.2–0.4V (quang transistor) | 1.2–1.6V (TRIAC/SCR), I²R (MOSFET) |
| Rò rỉ ngoài trạng thái | khoảng nA–μA, thường không đáng kể | dải mA, có thể cấp điện một phần cho tải nhạy cảm |
| Tốc độ chuyển đổi | 3–500μs tùy loại đầu ra | Zero-cross: độ trễ nửa chu kỳ; ngẫu nhiên: μs–ms |
| Tản nhiệt | Tối thiểu (<0.1W điển hình) | Ý nghĩa (tính Von×I hoặc I²Ron) |
| Điện áp cách ly | Điện áp kiểm tra điển hình 2.5kV–5kV | Điện áp kiểm tra điển hình 2kV–6kV |
| Sử dụng chính | Truyền tín hiệu, phản hồi, truyền cổng | Chuyển tải trực tiếp |
Bảng so sánh: Tiêu chí lựa chọn ứng dụng
| Hệ số lựa chọn | Chọn optocoupler khi... | Chọn SSR khi... |
|---|---|---|
| Chức năng | Chuyển tín hiệu giữa các mạch | Chuyển đổi nguồn sang tải |
| Hiện tại | Đầu ra truyền động logic, cổng hoặc transistor nhỏ | Thiết bị phải mang dòng tải đầy đủ |
| Loại tải | N/A—mạch điều khiển nguồn cấp đầu ra | Điện trở xoay chiều, cảm ứng; DC với loại phù hợp |
| Hành vi chuyển đổi | Cần truyền sóng nhanh hoặc kết nối tương tự | Cần chuyển mạch không chéo (AC) hoặc chuyển mạch DC sạch |
| Yêu cầu ngoài tiểu bang | Rò rỉ gần như bằng không, nguy cấp | Chấp nhận được một số rò rỉ |
| Quản lý nhiệt | Sinh nhiệt tối thiểu | Cần có tản nhiệt cho hầu hết các tải trọng |
| Nhạy cảm về chi phí | Cách ly tín hiệu chi phí thấp | Chi phí cao hơn được biện minh nhờ khả năng chuyển mạch |
Quy trình lựa chọn dựa trên các ràng buộc thiết kế thực tế
Bước 1: Định nghĩa hàm thực tế
Hỏi: thiết bị này có cần mang dòng tải không, hay nó truyền tín hiệu điều khiển thứ khác? Nếu bạn đổi máy sưởi 10A, bạn cần SSR. Nếu bạn gửi xung logic đến vi điều khiển qua cách ly, bạn cần một optocoupler.
Bước 2: Kiểm tra dòng điện tải và điện áp

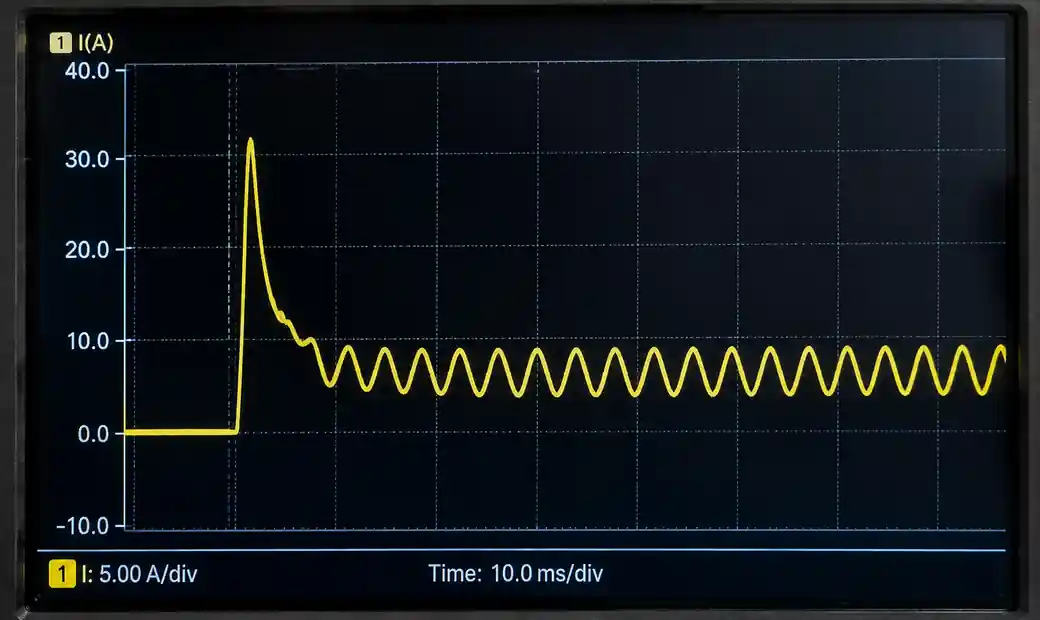

Chụp bằng máy hiện sóng cho thấy dòng khởi động tải tăng trong quá trình bật SSR
Đối với SSR, tính toán dòng điện đỉnh bao gồm cả dòng khởi động. Đèn sợi đốt tăng 10–15× dòng điện ổn định; Tải điện dung gây ra các đỉnh dòng điện khi bật. SSR của bạn phải chịu được sự tăng áp trong trường hợp xấu nhất mà không vượt quá mức dòng đỉnh không lặp lại, và dòng điện liên tục phải bao gồm sự giảm nhiệt ở nhiệt độ môi trường của bạn.
Optocoupler quy định dòng thu tối đa hoặc dòng đầu ra, nhưng đó là của transistor — mạch ngoài của bạn phải giới hạn dòng điện qua đầu ra của optocoupler.
Bước 3: Ghép công nghệ AC hoặc DC và đầu ra
SSR dựa trên TRIAC hoạt động cho tải AC vì TRIAC tự nhiên tắt khi dòng điện giao nhau. Nếu bạn cố gắng chuyển đổi DC bằng TRIAC SSR, TRIAC sẽ bám vào và không tắt được—nó cần dòng điện giảm xuống dưới mức giữ dòng, điều này không xảy ra trong mạch DC.
Các SSR MOSFET chuyển đổi tải DC một cách sạch sẽ và cũng có thể chuyển đổi AC nếu cấu hình là MOSFET liên tiếp. Điện trở bật là hai chiều, và mạch điều khiển chủ động xử lý việc tắt.
Bước 4: Xác minh hành vi chuyển đổi cho tải
SSR không chéo giảm EMI và dòng điện khởi động cho bộ gia nhiệt điện trở và đèn sợi đốt bằng cách chờ điện áp gần bằng không trước khi bật. Tuy nhiên, chuyển mạch không chéo có thể trì hoãn việc bật lên tới nửa chu kỳ AC, điều này làm mất kiểm soát góc pha hoặc gây ra sự cố với các tải liên kết biến áp cần được cấp điện ở một pha nhất định.

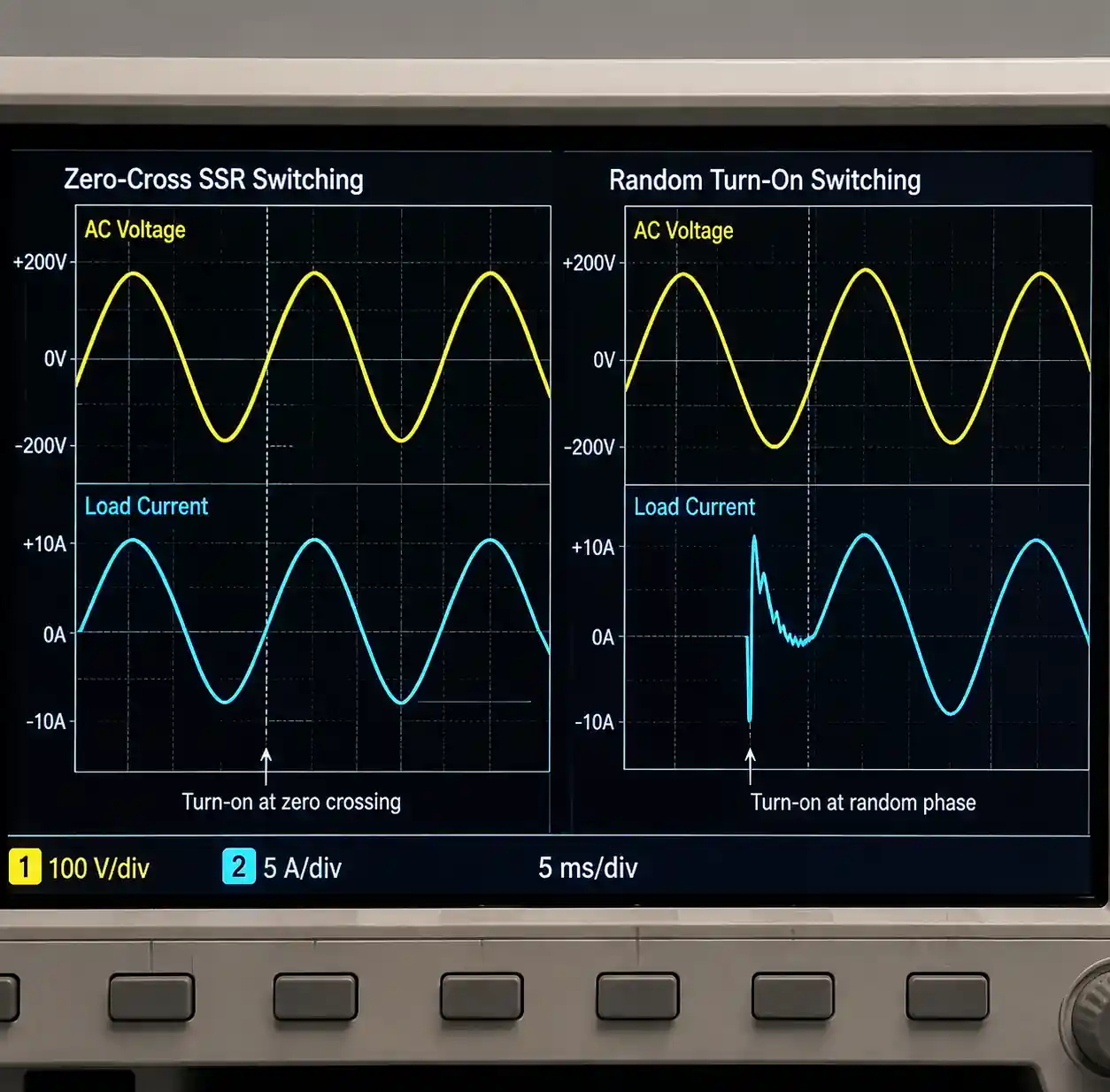

So sánh hành vi chuyển đổi SSR khi bật không chéo và ngẫu nhiên trên phạm vi
Các SSR bật ngẫu nhiên sẽ chuyển đổi ngay lập tức nhưng lại tạo ra các chuyển đổi tạm thời. Chúng cần thiết cho điều khiển pha nhưng cần snubber hoặc lọc bổ sung trong các hệ thống nhạy nhiễu.
Bước 5: Tính toán sự tản nhiệt và hấp thụ nhiệt
Hãy sử dụng đường cong giảm tốc độ của nhà sản xuất, không chỉ là chỉ số dòng điện tiêu đề. SSR 25A có thể chỉ xử lý 10A ở môi trường 60°C nếu không có tản nhiệt. Đối với SSR TRIAC, ước tính công suất là Von × I (ví dụ: 1.5V × 20A = 30W). Đối với SSR MOSFET, sử dụng I² × Ron (ví dụ: 15A² × 0.1Ω = 22.5W).
Kiểm tra điện trở nhiệt từ mối nối đến vỏ (Rθ(j-c)) và vỏ đến bộ tản nhiệt (Rθ(c-s)), sau đó tính nhiệt độ mối nối:
Tj = Ta + P × (Rθ(j-c) + Rθ(c-s) + Rθ(s-a))
Nếu Tj vượt quá mức tối đa (thường là 125°C), bạn cần bộ tản nhiệt lớn hơn hoặc SSR có chỉ số cao hơn.
Bước 6: Giải quyết rò rỉ ngoài bang
Dòng rò SSR (thường từ 1–5mA) có thể gây ra sự cố. Đèn LED có thể phát sáng nhẹ khi SSR tắt, các ballast điện tử có thể không tắt hoàn toàn, và mạch điều khiển công suất thấp có thể không bị mất. Nếu tải của bạn không chịu được rò rỉ, hãy thêm điện trở xả ngang qua tải hoặc cân nhắc lại lựa chọn SSR.
Bộ ghép quang có rò rỉ rất nhỏ, phù hợp với các mạch mà ngay cả microampe dòng điện ngoài trạng thái cũng gây ra vấn đề.
Những Lỗi Thiết Kế Quan Trọng Tôi Đã Gỡ Lỗi Trong Sản Xuất
Đánh giá thấp dòng điện khởi động

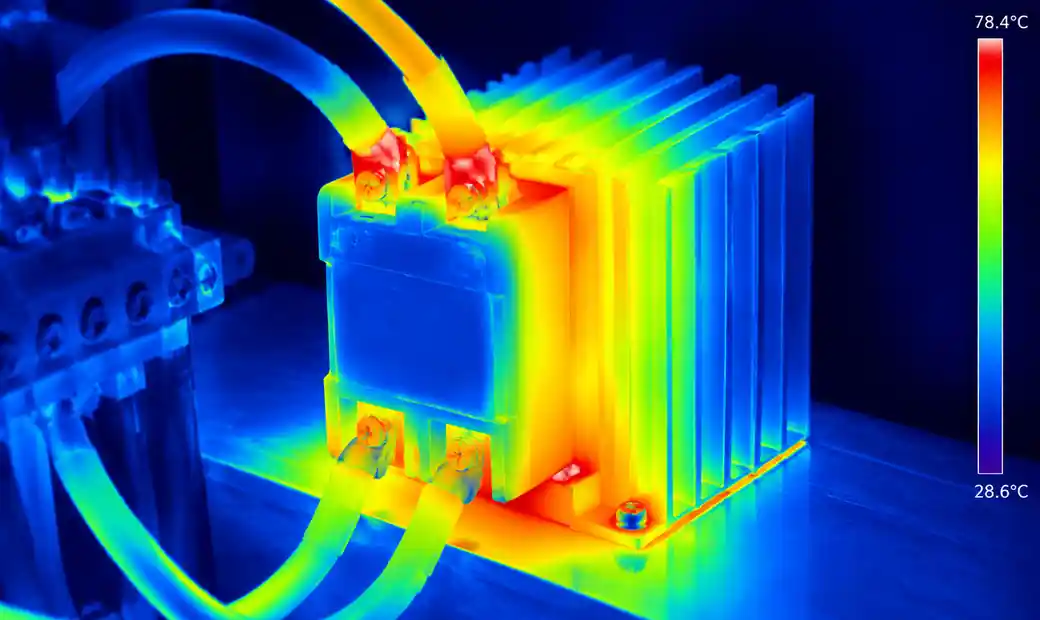

Hình ảnh camera nhiệt cho thấy phân bố nhiệt trong SSR dưới dòng tải
Một khách hàng đã sử dụng SSR 16A cho bộ sưởi 10A — có vẻ an toàn cho đến khi điện trở lạnh của bộ sưởi đạt 35A trong ba chu kỳ và phá hủy SSR. Luôn kiểm tra định mức I²t và dòng điện tăng không lặp lại, đồng thời cân nhắc mạch khởi động mềm hoặc SSR có định mức cao hơn cho các tải nặng có khởi động mạnh.
Bỏ qua các biến tần cảm ứng
Việc chuyển đổi tải DC cảm ứng mà không có bộ triệt tiêu sẽ tạo ra các xung điện áp vượt quá điện áp phá vỡ của SSR. Đối với tải cảm ứng DC, thêm diode flyback hoặc kẹp TVS được đánh giá theo năng lượng lưu trữ trong cuộn cảm (1/2LI²). Đối với tải cảm ứng AC (động cơ, máy biến áp), sử dụng bộ nén RC trên đầu ra SSR hoặc một varistor MOV — tham khảo bảng dữ liệu SSR để biết các giá trị được khuyến nghị.
Gây nhầm lẫn giữa điện áp kiểm tra cách ly và điện áp làm việc
Chỉ số cách ly 4000Vrms trên bảng dữ liệu optocoupler là một bài kiểm tra điện môi trong một phút, không phải điện áp làm việc liên tục. Điện áp cách ly đỉnh lặp lại thực tế hoặc điện áp làm việc liên tục thấp hơn nhiều và được trình bày riêng trong tài liệu an toàn. Việc áp điện liên tục gần điện áp kiểm tra sẽ gây hỏng cách điện theo thời gian.
Sử dụng optocoupler để chuyển đổi tải trực tiếp
Tôi đã thấy các kỹ sư thử chuyển mạch cuộn dây rơle hoặc điện từ nhỏ trực tiếp với đầu ra optocoupler, giả sử dòng điện bộ thu 50mA là đủ. Ban đầu có thể hoạt động, nhưng optocoupler bị quá nhiệt, CTR bị suy giảm và mạch bị lỗi gián đoạn. Nếu bạn chuyển đổi tải, hãy dùng SSR hoặc thêm một tầng transistor rời rạc sau optocoupler.
Câu hỏi thường gặp
Tôi có thể dùng optocoupler để chuyển trực tiếp một bộ gia nhiệt nhỏ hoặc rơ-le không?
Không phải lúc nào. Đầu ra optocoupler được thiết kế cho dòng điện mức tín hiệu hoặc điều khiển transistor ngoài. Để chuyển mạch trực tiếp, sử dụng SSR hoặc thêm một MOSFET/transistor lưỡng cực được điều khiển bởi bộ ghép quang.
Tại sao SSR của tôi lại nóng ngay cả khi chỉ ở một nửa dòng điện định mức?
Chỉ số dòng SSR giả định một bộ tản nhiệt và nhiệt độ môi trường cụ thể. Kiểm tra đường cong giảm tốc độ — hầu hết SSR đều cần nhiệt hấp thụ đáng kể trên 10A. Cũng tính toán sự tiêu tán công suất thực tế bằng cách sử dụng sụt áp hoặc điện trở ở trạng thái bật.
Tôi có thể chuyển đổi tải DC bằng SSR được định vị AC không?
Không. Các SSR AC dựa trên TRIAC hoặc SCR sẽ không tắt đúng cách với dòng điện DC vì không có giao cắt bằng không. Sử dụng SSR MOSFET đạt chuẩn DC cho tải DC.
Nguyên nhân gây nhấp nháy hoặc phát sáng LED khi SSR tắt?
Dòng rò SSR ngoài trạng thái (thường là 1–5mA) có thể cấp điện một phần cho đèn LED hoặc ballast điện tử. Thêm một điện trở xả (ví dụ, 100kΩ cho 240VAC) qua tải để chuyển dòng rò rỉ.
Làm thế nào để tôi chọn giữa chế độ zero-cross và bật ngẫu nhiên cho AC SSR?
Sử dụng zero-cross để sưởi ấm điện trở, chiếu sáng và hầu hết điều khiển BẬT/TẮT—nó giảm tín hiệu khởi động và EMI. Sử dụng bật ngẫu nhiên để điều khiển góc pha, điều chỉnh độ sáng hoặc khi bạn cần bật ngay trong chu trình điều hòa.
Tôi có cần snubber hoặc mạch bảo vệ cho SSR không?
Đối với tải cảm ứng AC thì có—một bộ nén RC hoặc varistor MOV bảo vệ SSR khỏi các biến đổi điện áp. Đối với tải cảm ứng DC, hãy dùng diode flyback hoặc kẹp TVS. Kiểm tra khuyến nghị của nhà sản xuất SSR về giá trị linh kiện.
Kết luận
Việc lựa chọn giữa optocoupler và SSR phụ thuộc vào một câu hỏi duy nhất: bạn đang truyền tín hiệu hay chuyển đổi tải? Bộ ghép quang xuất sắc trong các đường tín hiệu cô lập—vòng phản hồi, đầu vào kỹ thuật số, ổ cổng—nơi đầu ra cung cấp cho mạch điều khiển. SSR chuyển nguồn trực tiếp đến bộ sưởi, động cơ và cuộn điện, với các thông số thiết kế quan trọng là quản lý nhiệt và chống sét.
Quy trình lựa chọn thực tế đòi hỏi kiểm tra dòng tải bao gồm dòng khởi động, xác minh tương thích AC/DC, tính toán tiêu tán công suất với việc giảm công suất đúng cách, và xác nhận rằng rò rỉ ngoài trạng thái sẽ không ảnh hưởng đến tải của bạn. Các kỹ sư bỏ qua các phép tính nhiệt hoặc bỏ qua các biến cảm ứng sẽ có SSR thất bại trong sản xuất. Những ai sử dụng bộ chuyển mạch quang để chuyển mạch trực tiếp sẽ gặp vấn đề về quá nhiệt và độ tin cậy. Điều chỉnh thiết bị với chức năng, kiểm tra mọi giới hạn điện trong bảng dữ liệu, và thiết kế các mạch nhiệt và mạch bảo vệ theo yêu cầu của nhà sản xuất. Đó là cách bạn tránh được những lần làm lại và thất bại trên hiện trường mà tôi đã thấy lặp lại ở nhiều ngành.
