Vi điều khiển ATmega: Hướng dẫn thiết kế và lựa chọn đầy đủ cho các kỹ sư nhúng

Khi chọn một bộ vi điều khiển cho dự án nhúng tiếp theo của bạn, bộ vi điều khiển ATmega của Microchip Technology nổi bật như một nền tảng đã được chứng minh được hàng triệu kỹ sư trên toàn thế giới tin tưởng. Hướng dẫn này giúp bạn điều hướng các thông số kỹ thuật của dòng ATmega, hiểu các tiêu chí lựa chọn chính và đưa ra quyết định sáng suốt cho các ứng dụng ô tô, công nghiệp, IoT và điện tử tiêu dùng.

Mục lục

1. [Điều gì làm cho vi điều khiển ATmega phù hợp với các thiết kế nhúng hiện đại] (# 1-what-makes-atmega-microcontrollers-fitable-for-modern-embedded-designs)
2. [Giải thích các thông số kỹ thuật chính] (# 2-key-technical-parameters-explained)
3. [Cách chọn ATmega phù hợp cho ứng dụng của bạn] (# 3-cách chọn ATmega phù hợp cho ứng dụng của bạn)
4. [So sánh hiệu suất: ATmega328P so với ATmega2560 so với ATmega4809] (# 4-hiệu suất-so sánh-atmega328p-vs-atmega2560-vs-atmega4809)
5. [Cân nhắc thiết kế và cạm bẫy phổ biến] (# 5-cân nhắc thiết kế và cạm bẫy phổ biến)
6. [Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng] (# 6-Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng)
7. [Câu hỏi thường gặp] (# 7-Câu hỏi thường gặp)
8. [Kết luận và các bước tiếp theo được đề xuất] (# 8-kết luận và khuyến nghị-bước tiếp theo)

1. Điều gì làm cho bộ vi điều khiển ATmega phù hợp với các thiết kế nhúng hiện đại

Bộ vi điều khiển ATmega là bộ vi điều khiển dựa trên AVR RISC 8-bit có bộ nhớ flash trên chip, EEPROM, SRAM và bộ thiết bị ngoại vi toàn diện. Điều khiến chúng trở nên khác biệt là sự cân bằng giữa khả năng xử lý, hiệu quả năng lượng và sự hỗ trợ rộng rãi của cộng đồng, đặc biệt là trong tự động hóa công nghiệp, các nút cảm biến IoT và môi trường tạo mẫu.

Kiến trúc ATmega mang lại hiệu suất thời gian thực có thể dự đoán được thông qua việc thực thi một chu kỳ cho hầu hết các lệnh và độ trễ ngắt xác định. Đối với các kỹ sư chuyển đổi từ logic rời rạc hoặc yêu cầu các giải pháp hiệu quả về chi phí với độ tin cậy đã được chứng minh, các thiết bị ATmega cung cấp tích hợp thiết bị ngoại vi rộng rãi bao gồm giao diện ADC, hẹn giờ, UART, SPI và I2C trong các gói nhỏ gọn từ tùy chọn 8 chân đến 100 chân.

Không giống như MCU 32-bit cao cấp hơn, bộ vi điều khiển ATmega vượt trội trong các ứng dụng có ngân sách năng lượng eo hẹp (xuống đến 0,1 μA ở chế độ tắt nguồn), chi phí hóa đơn vật liệu phải duy trì dưới 2-3 đô la mỗi đơn vị và thời gian phát triển được hưởng lợi từ chuỗi công cụ hoàn thiện và thiết kế tham chiếu phong phú. Cấu trúc bộ nhớ Harvard của kiến trúc cho phép tìm nạp lệnh và truy cập dữ liệu đồng thời, cho phép thực thi mã hiệu quả ngay cả ở tốc độ xung nhịp khiêm tốn 8-20 MHz.

2. Giải thích các thông số kỹ thuật chính

Hiểu các thông số kỹ thuật của ATmega đòi hỏi phải tập trung vào các thông số ảnh hưởng trực tiếp đến chức năng và độ tin cậy của thiết kế của bạn. Thay vì chỉ so sánh các con số tiêu đề, các kỹ sư phải đánh giá cách các thông số kỹ thuật này tương tác với các ràng buộc ứng dụng trong thế giới thực.

Kích thước bộ nhớ flash: Dao động từ 2KB (ATmega48) đến 256KB (ATmega2560). Không chỉ xem xét kích thước mã hiện tại của bạn mà còn cho phép bổ sung tính năng trong tương lai, dung lượng bộ nạp khởi động (thường là 0,5-2KB) và lưu trữ dữ liệu hiệu chuẩn. Một sai lầm phổ biến là chọn MCU có đèn flash gần như không đủ, không có khoảng trống cho các bản cập nhật hiện trường.

Dung lượng SRAM: Thay đổi từ 256 byte đến 8KB. Không giống như flash, SRAM trực tiếp giới hạn độ sâu ngăn xếp, kích thước bộ đệm và phân bổ bộ nhớ động của bạn. Trong các ứng dụng nặng về ngắt, SRAM không đủ gây ra xung đột ngăn xếp biểu hiện dưới dạng lỗi gián đoạn khó gỡ lỗi. Tính toán mức sử dụng ngăn xếp trong trường hợp xấu nhất của bạn cộng với tất cả các biến và bộ đệm toàn cục trước khi hoàn tất lựa chọn MCU.

Tốc độ và hiệu suất xung nhịp: Hầu hết các thiết bị ATmega hoạt động từ 1-20 MHz. Ở tần số 16 MHz, ATmega328P cung cấp khoảng 16 MIPS (một lệnh cho mỗi chu kỳ xung nhịp cho hầu hết các hoạt động). Thông tin chi tiết: MCU 8 bit ở tốc độ 16 MHz có thể vượt trội hơn MCU 32 bit được tối ưu hóa kém ở tốc độ 48 MHz cho nhiều tác vụ điều khiển do chi phí ngắt thấp hơn và thời gian xác định.

Độ phân giải và kênh ADC: Thường là ADC 10-bit với 6-16 kênh. Thông số kỹ thuật thường bị bỏ qua là thời gian chuyển đổi (65-260 μs) và trở kháng đầu vào (lên đến 100 MΩ). Đối với các ứng dụng cảm biến, hãy xác minh rằng số bit hiệu dụng (ENOB) của ADC đáp ứng các yêu cầu về độ chính xác của bạn, đặc biệt là khi hoạt động gần đường ray cấp nguồn.

Công suất tiêu thụ : Dòng điện ở chế độ hoạt động nằm trong khoảng từ 0.2 mA / MHz đến 0.5 mA / MHz tùy thuộc vào thiết bị ngoại vi được bật. Chế độ tắt nguồn có thể đạt được 0,1 μA với bộ hẹn giờ của cơ quan giám sát đang chạy. Sự đánh đổi quan trọng là thời gian thức dậy: chế độ đánh thức nhanh hơn tiêu thụ nhiều dòng điện chờ hơn. Thiết kế máy trạng thái công suất của bạn dựa trên chu kỳ làm việc thực tế, không chỉ mức tối thiểu của bảng dữ liệu.

Phạm vi điện áp hoạt động: Các thiết bị ATmega tiêu chuẩn hoạt động từ 1.8V đến 5.5V. Phạm vi rộng này đơn giản hóa thiết kế cung cấp điện nhưng lưu ý rằng tần số xung nhịp tối đa giảm ở điện áp thấp hơn. Ở 3.3V, hầu hết các biến thể ATmega tối đa ở 12-16 MHz thay vì 20 MHz. Luôn tham chiếu chéo bảng cấp tốc độ trong biểu dữ liệu.

Phạm vi nhiệt độ: Các biến thể công nghiệp (-40°C đến +85°C) so với các tùy chọn phạm vi mở rộng (-40°C đến +105°C hoặc +125°C). Cấp nhiệt độ cao hơn không chỉ ảnh hưởng đến silicon mà còn ảnh hưởng đến việc lựa chọn bao bì và giảm độ tin cậy. Các ứng dụng ô tô yêu cầu chứng nhận AEC-Q100 giới hạn các lựa chọn ATmega của bạn ở số bộ phận cụ thể.

3. Cách chọn ATmega phù hợp cho ứng dụng của bạn

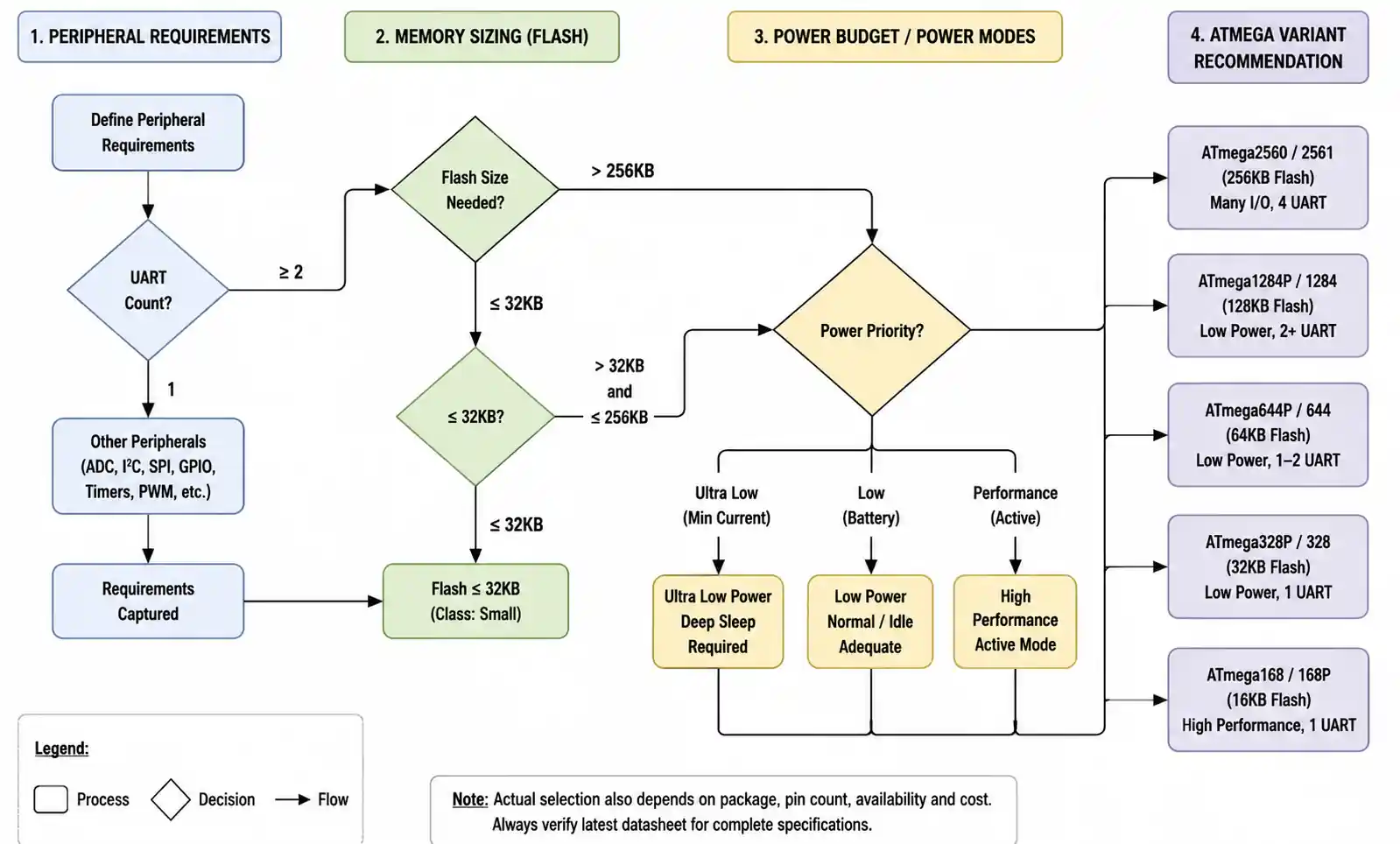

Lựa chọn ATmega hiệu quả tuân theo một phương pháp có hệ thống ưu tiên các ràng buộc cứng của bạn trước khi tối ưu hóa chi phí hoặc sự tiện lợi. Chọn sai MCU sớm trong quá trình phát triển sẽ tạo ra các chu kỳ thiết kế lại tốn kém sau này.

Bước 1: Xác định các yêu cầu ngoại vi của bạn

Liệt kê mọi giao diện thiết kế của bạn cần: số kênh UART, SPI, I2C; Đầu ra PWM để điều khiển động cơ hoặc làm mờ đèn LED; chân ngắt bên ngoài cho giao diện nút hoặc bộ kích hoạt cảm biến. Các thiết bị ngoại vi ATmega đã được cố định — bạn không thể thêm UART thứ hai nếu lựa chọn ban đầu của bạn chỉ có một. Chú ý đến ghép kênh chân: trên các gói nhỏ hơn, bạn có thể cần chọn giữa SPI và một số chân GPIO nhất định.

Bước 2: Tính toán yêu cầu bộ nhớ

Ước tính nhu cầu flash bằng cách biên dịch chương trình cơ sở cơ sở của bạn với tất cả các thư viện cần thiết. Thêm 30-40% ký quỹ cho các tính năng trong tương lai và mã gỡ lỗi có thể cần duy trì trong đơn vị trường. Đối với SRAM, hãy tính tổng các biến toàn cục, bộ đệm lớn nhất và ngăn xếp. Sử dụng các công cụ phân tích tĩnh để xác định độ sâu ngăn xếp; Đối với các thiết kế điều khiển ngắt, giả sử lồng gián đoạn trong trường hợp xấu nhất.

Bước 3: Đánh giá các hạn chế về xử lý và thời gian

Xác định xem ứng dụng của bạn có yêu cầu khó theo thời gian thực hay không. Bộ vi điều khiển ATmega xử lý hầu hết các vòng điều khiển ở 1 kHz một cách dễ dàng, nhưng các hoạt động DSP hoặc giao thức truyền thông với thời gian chặt chẽ (ví dụ: điều khiển LED WS2812) có thể yêu cầu tốc độ xung nhịp cụ thể. Tính toán thời gian thực hiện quy trình dịch vụ gián đoạn (ISR) trong trường hợp xấu nhất của bạn và xác minh thời gian đó phù hợp với khoảng thời gian đánh dấu của bạn.

Bước 4: Đánh giá ngân sách điện

Đối với các ứng dụng chạy bằng pin, hãy cấu hình chu kỳ làm việc của bạn: percentage thời gian ở chế độ hoạt động, lựa chọn chế độ ngủ và tần suất đánh thức. Chế độ tắt nguồn ATmega với tính năng đánh thức định kỳ thông qua bộ hẹn giờ của cơ quan giám sát có hiệu quả đối với các nút cảm biến lấy mẫu vài giây một lần. Tuy nhiên, nếu bạn cần đánh thức các sự kiện bên ngoài, hãy chọn các chân có khả năng ngắt thay đổi pin một cách cẩn thận vì không phải tất cả GPIO đều hỗ trợ đánh thức.

Bước 5: Xem xét gói và số lượng pin

Các gói nhỏ hơn làm giảm không gian và chi phí PCB nhưng hạn chế GPIO có sẵn. Đếm từng chân: nguồn điện, đặt lại, bộ dao động tinh thể, giao diện lập trình (ISP yêu cầu 4 chân) và tất cả I/O ứng dụng. Đừng quên rằng một số chân có chức năng kép mà bạn không thể sử dụng đồng thời. Các gói DIP đơn giản hóa việc tạo mẫu nhưng các gói TQFP hoặc QFN là tiêu chuẩn để sản xuất.

Bước 6: Xác minh chuỗi cung ứng và trạng thái vòng đời

Kiểm tra tính khả dụng của linh kiện, thời gian giao hàng và số lượng đặt hàng tối thiểu với các nhà phân phối lớn. Một số biến thể ATmega cũ hơn có thời gian giao hàng dài hơn hoặc giá cao hơn so với các thành viên mới hơn trong gia đình có thông số kỹ thuật tương đương hoặc tốt hơn. Microchip duy trì tuổi thọ sản phẩm tốt, nhưng xác minh rằng bộ phận bạn đã chọn không được đánh dấu lỗi thời hoặc ở trạng thái mua lần cuối.

4. So sánh hiệu suất: ATmega328P so với ATmega2560 so với ATmega4809

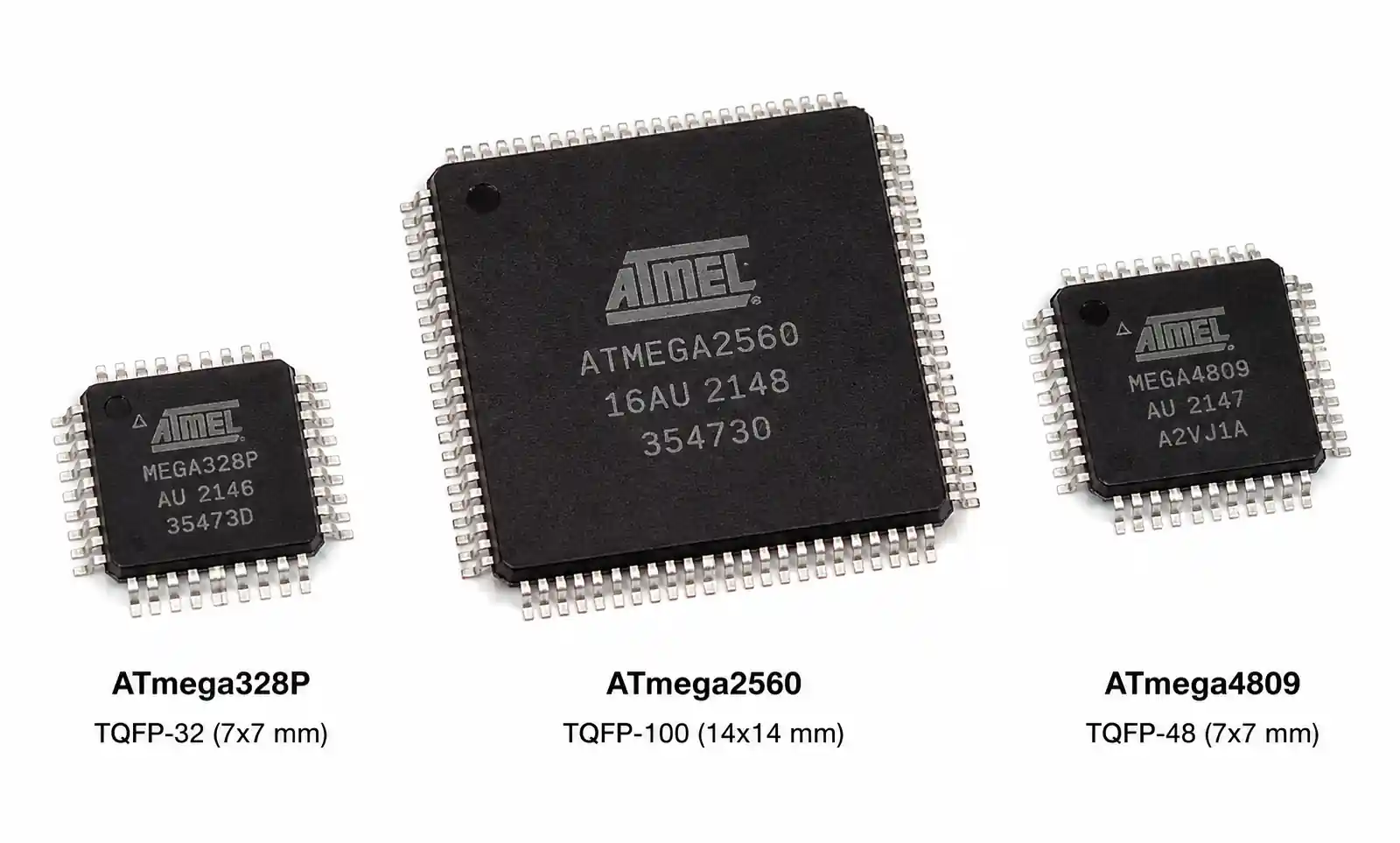

So sánh ba thành viên gia đình ATmega được sử dụng rộng rãi minh họa cách các thông số kỹ thuật chuyển thành sự phù hợp của ứng dụng. So sánh này tập trung vào các thông số ảnh hưởng đáng kể nhất đến các quyết định thiết kế hơn là danh sách thông số kỹ thuật đầy đủ.

Tham số	ATmega328P	ATmega2560	ATmega4809
Bộ nhớ flash	32 KB	256 KB	48 KB
SRAM	2 KB	8 KB	6 KB
EEPROM	1 KB	4 KB	256 byte
Tốc độ xung nhịp tối đa	20 MHz	16 MHz	20 MHz
Kênh ADC	8 (10 bit)	16 (10 bit)	16 (10 bit)
Kênh UART	1	4	3
Hẹn giờ	2x 8-bit, 1x 16-bit	2x 8-bit, 4x 16-bit	4x 16 bit
Kênh PWM	6	15	6
Ghim GPIO	23	86	41

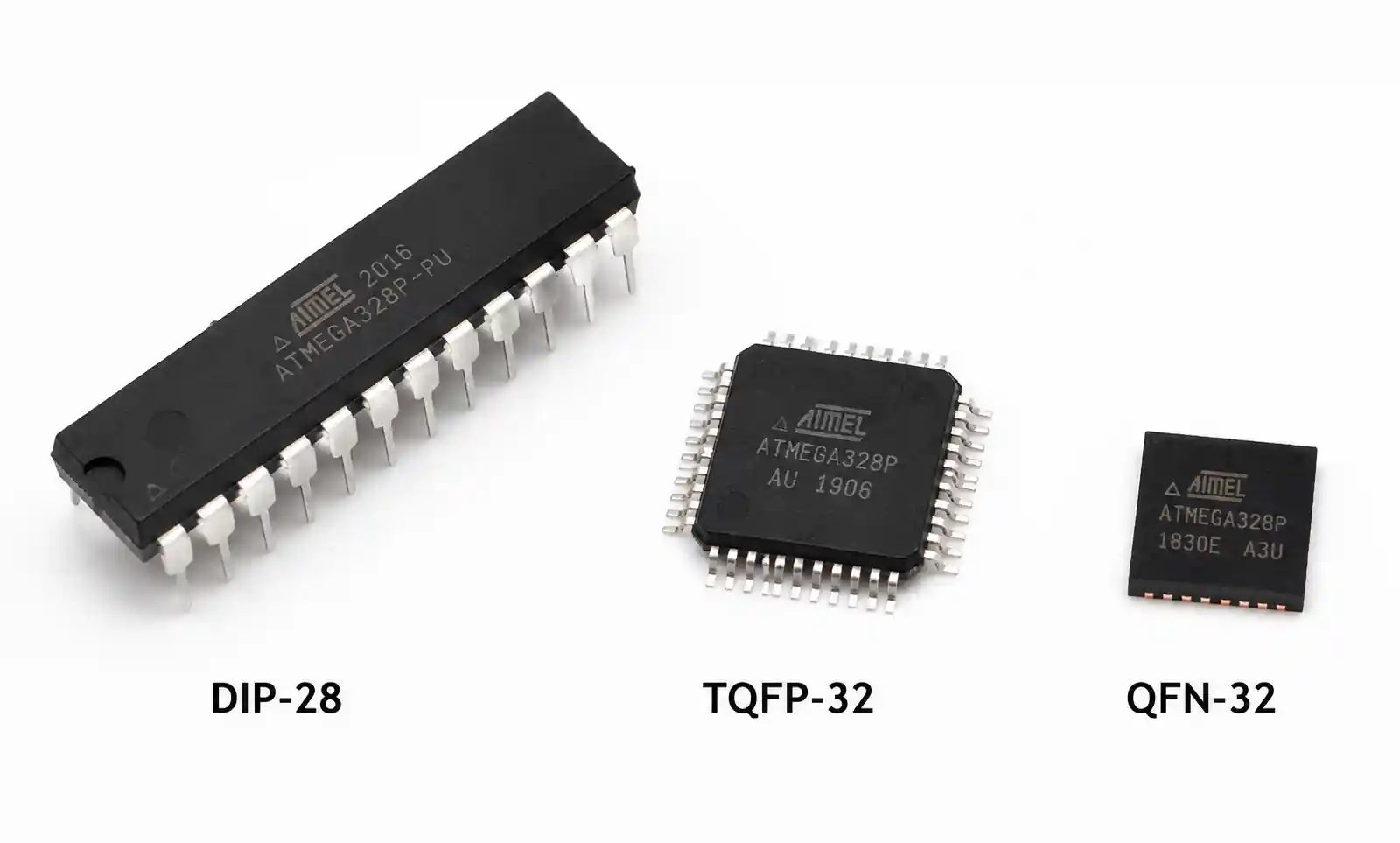

Chọn gói dịch vụ	DIP-28, TQFP-32, QFN-32	TQFP-100	TQFP-48, QFN-48
Điện áp hoạt động	1.8V - 5.5V	1.8V - 5.5V	1.8V - 5.5V
Dòng điện hoạt động (@ 1 MHz, 3V)	0,3 mA	0,5 mA	0,25 mA
Dòng điện tắt nguồn	0,1 μA	0,1 μA	0,1 μA
Giá (1ku, chỉ định)	1,50 US$ - 2,00 US$	5,00 US$ - 7,00 US$	1,80 US$ - 2,50 US$

ATmega328P vẫn là lựa chọn hàng đầu cho các ứng dụng có độ phức tạp vừa phải, nhạy cảm với chi phí. Sự cân bằng của flash 32KB và SRAM 2KB xử lý các thuật toán điều khiển điển hình, giao thức truyền thông đơn giản và giao diện người dùng vừa phải. UART đơn hạn chế giao tiếp nhiều thiết bị nhưng có thể được bổ sung bằng nối tiếp phần mềm cho các liên kết tốc độ thấp. Phổ biến nhất trong các nền tảng Arduino Uno, hỗ trợ cộng đồng rộng rãi và thiết kế tham khảo của nó đẩy nhanh quá trình phát triển.

ATmega2560 nhắm mục tiêu đến các ứng dụng phức tạp yêu cầu nhiều giao diện nối tiếp, kiểm soát I/O mở rộng hoặc bảng tra cứu lớn. Đèn flash 256KB chứa chương trình cơ sở giàu tính năng với nhiều ngăn xếp giao tiếp. Bốn UART phần cứng cho phép kết nối đồng thời với các mô-đun GPS, modem di động, cổng gỡ lỗi và mạng cảm biến mà không cần ghép kênh phần mềm. Số lượng chân làm cho việc định tuyến phức tạp hơn nhưng loại bỏ bộ mở rộng I/O bên ngoài. Phù hợp nhất cho bộ ghi dữ liệu, bộ điều khiển chuyển động đa trục và thiết bị cổng.

ATmega4809 đại diện cho megaAVR 0-series mới hơn với các thiết bị ngoại vi được cải tiến và tiêu thụ điện năng thấp hơn. SRAM 6KB của nó cung cấp nhiều không gian đệm hơn 328P mặc dù kích thước đèn flash vừa phải. Ba UART và bộ hẹn giờ nâng cao phù hợp với các thiết bị biên IoT giao tiếp với nhiều cảm biến trong khi vẫn duy trì dòng điện ngủ thấp. Thiết bị ngoại vi CCL (Logic tùy chỉnh có thể định cấu hình) triển khai logic keo đơn giản trong phần cứng, giảm sự can thiệp của CPU. Hãy xem xét điều này đối với các cảm biến công nghiệp chạy bằng pin và các nút tự động hóa tòa nhà.

Yếu tố lựa chọn quan trọng là số lượng UART cho các thiết kế đa giao diện và kích thước đèn flash cho các ứng dụng giàu tính năng. Đối với các dự án phát triển vượt quá khả năng của ATmega328P, 4809 mang lại giá trị tốt hơn so với việc chuyển trực tiếp sang 2560 trừ khi bạn đặc biệt cần 80+ chân GPIO hoặc dung lượng chương trình 256KB.

5. Cân nhắc thiết kế và những cạm bẫy phổ biến

Các thiết kế ATmega thành công đòi hỏi sự chú ý đến các chi tiết mà bảng dữ liệu đề cập ngắn gọn nhưng kinh nghiệm thực địa tỏ ra rất quan trọng. Những cân nhắc này ngăn ngừa các lỗi phổ biến trong sản xuất.

Thiết kế tách rời và cung cấp điện

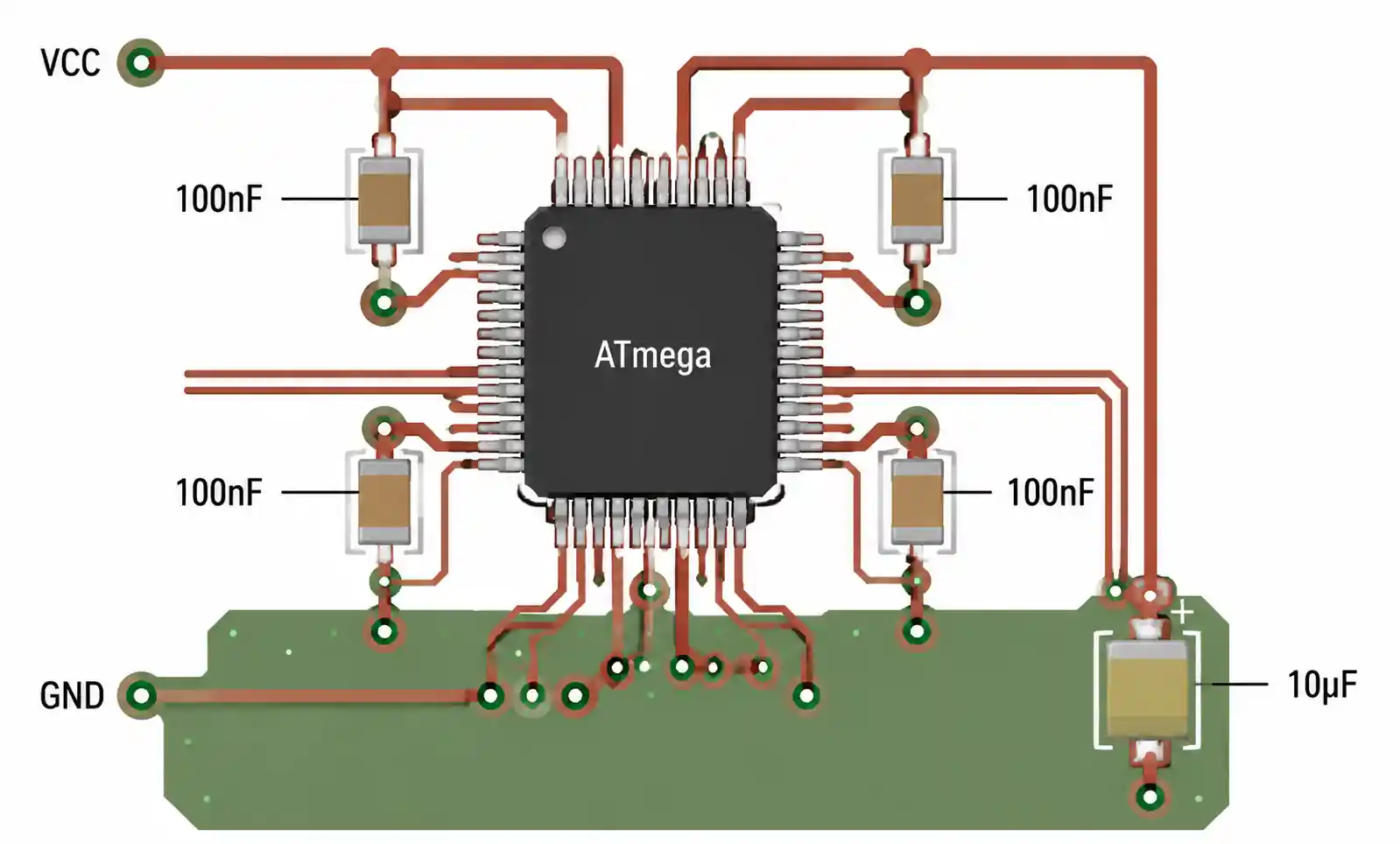

Đặt tụ gốm 100 nF (điện môi X7R hoặc X5R) trong vòng 5 mm của mỗi chân VCC, được kết nối với chân nối đất gần nhất với chiều dài dấu vết tối thiểu. Các thiết bị ATmega có nhiều cặp VCC / GND; tách tất cả chúng riêng lẻ. Một sai lầm phổ biến là chia sẻ tụ điện tách rời giữa nhiều chân nguồn thông qua các dấu vết PCB dài hơn, điều này làm tăng trở kháng cung cấp ở tần số cao. Thêm một tụ điện tantali hoặc gốm 10 μF gần MCU để lưu trữ năng lượng số lượng lớn trong quá độ tải. Đối với các ứng dụng nặng tương tự, hãy sử dụng hạt ferit giữa AVCC và VCC để cách ly nhiễu nguồn cung cấp ADC, với khả năng tách rời riêng biệt trên AVCC.

Lựa chọn và bố trí dao động tinh thể

Các tinh thể bên ngoài cung cấp độ chính xác tần số tốt hơn so với bộ dao động RC bên trong (±1% so với ±10% dung sai). Đặt tinh thể và tụ điện tải của nó trong vòng 10 mm tính từ chân XTAL1 / XTAL2. Giữ dấu vết tinh thể ngắn, trực tiếp và tránh xa tín hiệu kỹ thuật số tốc độ cao hoặc dấu vết nguồn điện chuyển mạch. Không bao giờ định tuyến tín hiệu dưới tinh thể — khu vực này phải là mặt phẳng mặt đất. Giá trị tụ điện tải phụ thuộc vào đặc điểm kỹ thuật tinh thể và điện dung ký sinh PCB; giá trị điển hình là 18-22 pF đối với tinh thể 16 MHz. Xác minh thông số kỹ thuật mức ổ đĩa của tinh thể của bạn phù hợp với đầu ra của ATmega; vượt quá mức truyền động tinh thể gây ra hiện tượng trôi tần số và hỏng tinh thể sớm.

Đặt lại mạch và giao diện lập trình

Bao gồm một điện trở kéo lên 10 kΩ trên chân ĐẶT LẠI để ngăn các thiết lập lại giả từ EMI. Nếu sử dụng các nút đặt lại bên ngoài, hãy thêm tụ điện 100 nF vào mặt đất để khử độ nảy của các tiếp điểm công tắc cơ học. Đối với Lập trình trong hệ thống (ISP), hãy định tuyến tín hiệu MISO, MOSI, SCK, RESET, VCC và GND đến tiêu đề 6 chân. Đặt tiêu đề này ở vị trí dễ tiếp cận; quên bao gồm quyền truy cập ISP yêu cầu các đơn vị trường phải được trả lại để cập nhật chương trình cơ sở. Đảm bảo dấu vết tín hiệu ISP không quá dài (giữ dưới 150 mm) để ngăn ngừa các vấn đề về độ tin cậy lập trình ở tần số SCK cao hơn.

Bảo vệ và lọc đầu vào ADC

Các chân đầu vào ATmega ADC dễ bị ảnh hưởng bởi điện áp vượt quá VCC + 0.5V hoặc dưới GND - 0.5V. Sử dụng điện trở nối tiếp (1-10 kΩ) kết hợp với điốt kẹp (sê-ri Schottky BAT54) để bảo vệ đầu vào khỏi quá áptage quá độ. Đối với môi trường ồn ào, hãy thêm bộ lọc RC trước chân ADC: điện trở 1 kΩ theo sau là tụ điện 100 nF tạo ra bộ lọc thông thấp làm giảm nhiễu tần số cao. Hãy nhớ rằng bộ lọc này giới thiệu một hằng số thời gian ảnh hưởng đến tốc độ chuyển đổi; giảm điện dung nếu tốc độ lấy mẫu là quan trọng.

Giới hạn hiện tại chân I / O

Mỗi chân ATmega GPIO cung cấp hoặc chìm định mức tối đa tuyệt đối là 40 mA, nhưng dòng điện liên tục được khuyến nghị là 20 mA. Quan trọng hơn, tổng dòng điện qua tất cả các chân VCC và GND kết hợp không được vượt quá 200 mA. Điều khiển nhiều đèn LED hoặc cuộn dây rơ le trực tiếp từ chân GPIO thường vi phạm giới hạn này. Sử dụng trình điều khiển bên ngoài (bóng bán dẫn, MOSFET hoặc IC trình điều khiển chuyên dụng) cho tải vượt quá 10 mA trên mỗi chân hoặc khi điều khiển đồng thời nhiều hơn bốn chân ở dòng điện cao.

Cấu hình phát hiện mất điện

Bật tính năng phát hiện mất điện (BOD) thông qua cài đặt cầu chì để ngăn hỏng chương trình cơ sở khi nguồn cung cấp voltage giảm xuống dưới mức hoạt động an toàn. ATmega chuyển sang trạng thái reset khi VCC giảm xuống dưới ngưỡng BOD, ngăn chặn việc thực thi thất thường hoặc hỏng bộ nhớ. Đối với các thiết kế chạy bằng pin, hãy cân bằng mức BOD với dung lượng pin có thể sử dụng được: đặt BOD quá cao sẽ lãng phí năng lượng pin, quá thấp có nguy cơ hỏng hóc do mất điện. Cài đặt điển hình là 4.3V cho hệ thống 5V, 2.7V cho hệ thống 3.3V.

Lỗi lập trình bit cầu chì

Cầu chì ATmega định cấu hình các thông số hoạt động quan trọng: nguồn đồng hồ, phân chia đồng hồ, mức BOD và các bit khóa lập trình. Cài đặt cầu chì không chính xác là nguyên nhân phổ biến nhất gây ra ATmegas "gạch". Không bao giờ tắt cầu chì SPIEN — điều này ngăn vĩnh viễn lập trình ISP, yêu cầu điện áp caotage lập trình song song để khôi phục. Khi thay đổi cài đặt cầu chì đồng hồ, hãy đảm bảo lập trình viên của bạn có thể cung cấp tần số xung nhịp mới hoặc cung cấp đồng hồ bên ngoài trong quá trình lập trình ban đầu. Ghi lại cài đặt cầu chì của bạn trong kiểm soát phiên bản; Mất thông tin cấu hình cầu chì làm phức tạp lập trình sản xuất.

6. Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng

Tính sẵn có của thành phần và chiến lược tìm nguồn cung ứng ảnh hưởng đáng kể đến tiến độ của dự án và chi phí sản xuất. Vị thế thị trường của gia đình ATmega mang lại lợi thế, nhưng các kỹ sư phải điều hướng sự thay đổi thời gian thực hiện và trạng thái vòng đời bộ phận.

Bối cảnh nhà phân phối được ủy quyền

Nguồn vi điều khiển ATmega từ các nhà phân phối Microchip được ủy quyền bao gồm Digi-Key, Mouser, Arrow, Avnet và Newark. Các kênh được ủy quyền đảm bảo phụ tùng chính hãng với đầy đủ bảo hành và truy xuất nguồn gốc. Giá thường dao động từ $ 1.50 đến $ 7.00 tùy thuộc vào biến thể, với chiết khấu khối lượng bắt đầu từ 100 đơn vị (giảm 5-10%) và giảm đáng kể ở 1,000+ đơn vị (giảm 15-25%). Đối với khối lượng sản xuất vượt quá 10.000 đơn vị hàng năm, các thỏa thuận phân phối nhượng quyền hoặc cam kết trực tiếp với Microchip cung cấp tối ưu hóa chi phí bổ sung.

Quản lý thời gian giao hàng

Thời gian giao hàng tiêu chuẩn cho các biến thể ATmega phổ biến (328P, 2560, 4809) dao động từ trong kho đến 8-12 tuần tùy thuộc vào nhu cầu toàn cầu. Trong thời gian thiếu chất bán dẫn, thời gian giao hàng kéo dài đến 26-52 tuần. Thực hiện chiến lược tìm nguồn cung ứng kép bằng cách đủ điều kiện cho các thành viên gia đình ATmega thay thế đáp ứng các thông số kỹ thuật của bạn. Cho người yêu cũample, nếu ATmega328P phải đối mặt với thời gian thực hiện lâu, hãy đánh giá ATmega328PB (biến thể nâng cao với các thiết bị ngoại vi bổ sung) hoặc ATmega4809 là các lựa chọn thay thế tiềm năng, nhận ra rằng có thể cần sửa đổi chương trình cơ sở.

Giảm thiểu rủi ro hàng giả

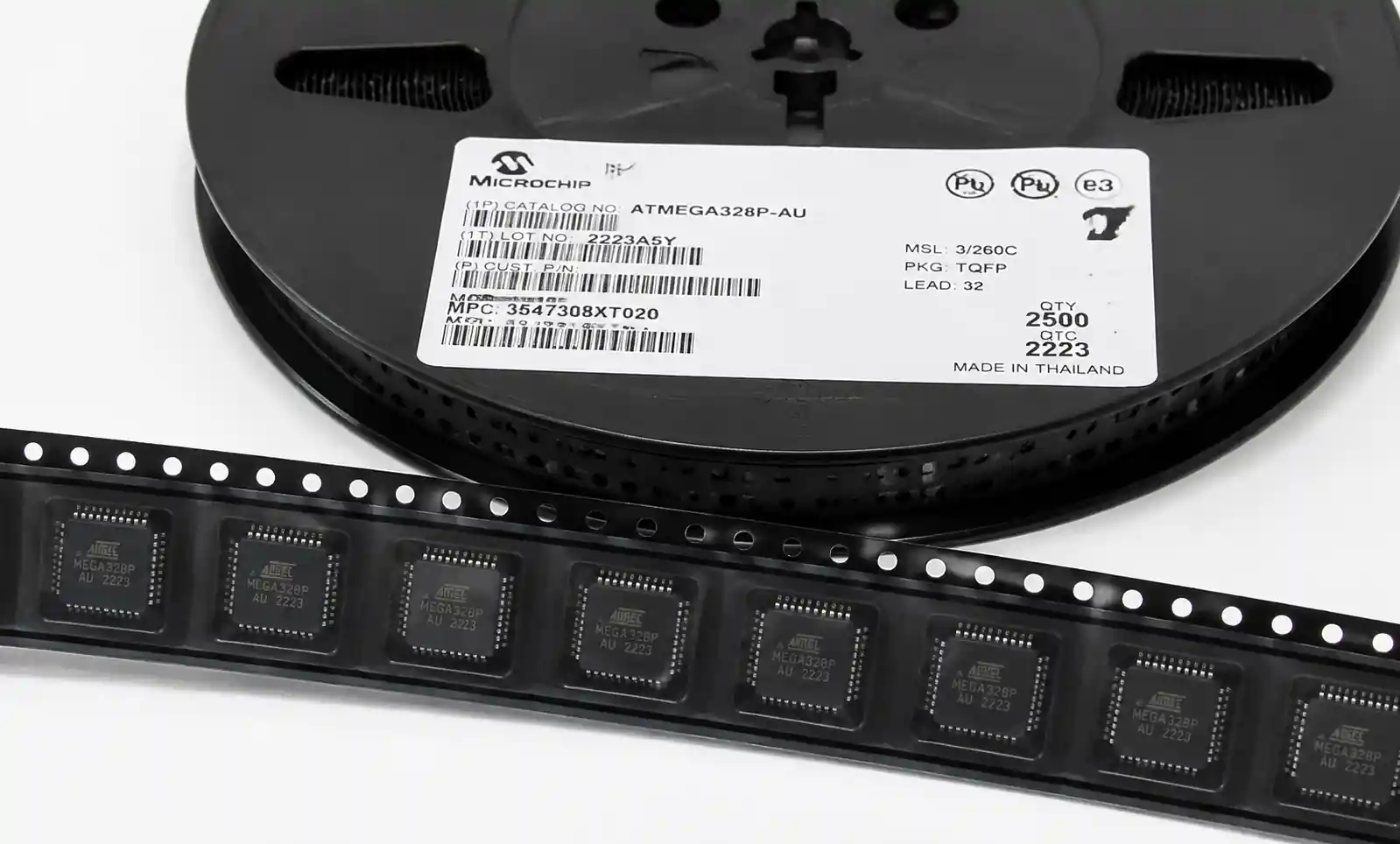

Bộ vi điều khiển ATmega đôi khi bị làm giả, đặc biệt là biến thể 328P phổ biến. Cờ đỏ bao gồm giá thấp hơn đáng kể so với giá thị trường (>chiết khấu 30%), người bán không có thông tin đăng nhập nhà phân phối được ủy quyền và chip có nhãn hiệu gói hàng không nhất quán. ATmegas giả mạo có thể được nhận xét là các bộ phận cấp thấp hơn, các thành phần được trục vớt hoặc các bản sao không có chức năng. Đối với các ứng dụng quan trọng, hãy thực hiện kiểm tra kiểm tra đến: xác minh chữ ký thiết bị qua ISP, kiểm tra chức năng ngoại vi và thực hiện kiểm tra ứng suất nhiệt độ trên các đơn vị mẫu.

Lỗi thời và vòng đời sản phẩm

Microchip duy trì tuổi thọ sản phẩm tuyệt vời; nhiều biến thể ATmega được giới thiệu vào đầu những năm 2000 vẫn đang được sản xuất tích cực. Tuy nhiên, một số tùy chọn gói cũ hơn (PDIP cho một số biến thể nhất định) phải đối mặt với tình trạng sẵn có hạn chế. Kiểm tra hệ thống PCN (Thông báo thay đổi sản phẩm) của Microchip để biết thông báo vòng đời. Đối với các thiết kế mới với thời gian sản xuất 10+ năm, hãy ưu tiên các dòng megaAVR 0-series và 1-series mới hơn (như ATmega4809) có cam kết hỗ trợ dài hạn mạnh mẽ hơn.

Chiến lược thành phần thay thế

Duy trì hóa đơn nguyên vật liệu (BOM) xác định các lựa chọn thay thế có thể chấp nhận được cho lựa chọn ATmega chính của bạn. Ghi lại các sửa đổi chương trình cơ sở cần thiết cho từng lựa chọn thay thế. Chiến lược này làm giảm rủi ro dự án khi số bộ phận cụ thể phải đối mặt với các kịch bản phân bổ hoặc kết thúc vòng đời. Trong gia đình ATmega, các lựa chọn thay thế tương thích với chân tồn tại (ví dụ: ATmega48/88/168/328 chia sẻ sơ đồ chân với các kích thước bộ nhớ khác nhau), đơn giản hóa việc thay thế.

Bảng sau đây phác thảo các thông số tìm nguồn cung ứng điển hình cho các biến thể ATmega phổ biến:

Tham số	ATmega328P	ATmega2560	ATmega4809
Thời gian giao hàng điển hình (Cổ phiếu)	Còn hàng đến 12 tuần	Còn hàng đến 16 tuần	Còn hàng đến 10 tuần
MOQ (Nhà phân phối)	1 đơn vị	1 đơn vị	1 đơn vị
MOQ (Nhà máy trực tiếp)	2.000 căn	500 căn	2.000 căn
Cổ phiếu trọn gói thông thường	TQFP-32, DIP-28	TQFP-100	TQFP-48
Các biến thể thay thế	328PB, 168, 88	Không trực tiếp	3209, 1609
AEC-Q100 có sẵn	Giới hạn	Không	Có (một số SKU)

Đối với các ứng dụng yêu cầu trình độ chuyên môn về ô tô, hãy xác minh số bộ phận cụ thể có hậu tố "ô tô" (ví dụ: ATmega328P-AU) vì các biến thể thương mại tiêu chuẩn không đáp ứng tiêu chuẩn AEC-Q100.

7. Câu hỏi thường gặp

Q: Sự khác biệt chính giữa bộ vi điều khiển ATmega và ATtiny là gì?

Bộ vi điều khiển ATmega nhắm mục tiêu đến các ứng dụng yêu cầu nhiều bộ nhớ, thiết bị ngoại vi và chân I/O hơn so với các thiết bị ATtiny. Các biến thể ATmega bắt đầu từ 2KB flash và mở rộng thành 256KB, trong khi ATtiny thường dao động từ 512 byte đến 8KB. Các thiết bị ATmega bao gồm các thiết bị ngoại vi phức tạp hơn như nhiều UART, số lượng kênh ADC lớn hơn và bộ hẹn giờ bổ sung. Chọn ATtiny cho các ứng dụng hạn chế về không gian, nhạy cảm với chi phí với các tác vụ điều khiển đơn giản; chọn ATmega khi bạn cần giao diện giao tiếp, chương trình lớn hơn hoặc I/O linh hoạt hơn.

Q: Tôi có thể sử dụng Arduino IDE cho các sản phẩm dựa trên ATmega thương mại không?

Có, Arduino IDE và thư viện là mã nguồn mở và phù hợp để sử dụng thương mại theo giấy phép tương ứng của chúng (LGPL cho thư viện lõi). Tuy nhiên, đối với chương trình cơ sở sản xuất, hãy cân nhắc chuyển đổi trực tiếp sang Microchip Studio (trước đây là Atmel Studio) hoặc chuỗi công cụ AVR-GCC để tối ưu hóa, khả năng gỡ lỗi và thực hành phát triển chuyên nghiệp tốt hơn. Thư viện Arduino đơn giản hóa việc tạo mẫu nhưng thường bao gồm chi phí không phù hợp với mã sản xuất bị hạn chế về tài nguyên. Xác minh kích thước và hiệu suất mã đáp ứng yêu cầu của bạn trước khi cam kết sử dụng kiến trúc chương trình cơ sở dựa trên Arduino.

Q: Làm cách nào để tính giá trị tụ điện tách rời cần thiết cho thiết kế ATmega của tôi?

Sử dụng tụ gốm X100R 70 nF (0.1 μF) trên mỗi chân VCC, được đặt càng gần chân càng tốt với các dấu vết ngắn, rộng đến mặt đất. Thêm một tụ điện tantali hoặc gốm 10 μF gần MCU để lưu trữ số lượng lớn. Sự kết hợp này xử lý nhiễu chuyển mạch tần số cao (100 nF) và quá độ dòng điện lớn hơn (10 μF). Đối với các ứng dụng sử dụng nhiều ADC, hãy thêm một tụ điện 100 nF bổ sung trên AVCC với hạt ferit cách ly AVCC khỏi VCC. Các giá trị này là tiêu chuẩn trên hầu hết các ứng dụng ATmega; Chỉ điều chỉnh nếu bạn đã xác minh các vấn đề về tính toàn vẹn của nguồn điện thông qua phép đo máy hiện sóng.

Q: Các chế độ lỗi phổ biến nhất đối với vi điều khiển ATmega là gì và làm cách nào để ngăn chặn chúng?

Ba lỗi phổ biến nhất là: 1) Hư hỏng ESD đối với chân I / O — ngăn chặn bằng điện trở nối tiếp (1 kΩ) và điốt kẹp trên các kết nối hướng ra ngoài; 2) Cài đặt cầu chì không chính xác làm hỏng thiết bị — luôn ghi lại cấu hình cầu chì và tránh tắt SPIEN; 3) Chốt từ điện áp đầu vào vượt quá VCC hoặc dưới GND — thêm mạch bảo vệ đầu vào trên tất cả các tín hiệu bên ngoài. Ngoài ra, tính năng phát hiện mất điện ngăn chặn hỏng chương trình cơ sở trong quá trình nguồn điện không ổn định. Bố cục PCB thích hợp với khả năng tách rời đầy đủ ngăn chặn các thiết lập lại không liên tục và hành vi thất thường do nhiễu nguồn cung cấp.

Q: Có đường dẫn nâng cấp tương thích với pin nếu dự án của tôi phát triển vượt quá ATmega328P không?

Trong dòng ATmega48/88/168/328, các thiết bị chỉ tương thích với chân với sự khác biệt về kích thước bộ nhớ, cho phép nâng cấp trực tiếp. Tuy nhiên, để tăng khả năng đáng kể hơn, không có đường dẫn tương thích chân trực tiếp nào tồn tại đến ATmega2560 hoặc các dòng megaAVR mới hơn. Để có khả năng mở rộng trong tương lai, hãy thiết kế chương trình cơ sở của bạn với các lớp trừu tượng phần cứng giúp đơn giản hóa việc chuyển sang các MCU khác nhau. Ngoài ra, hãy chọn một biến thể có khả năng hơn ban đầu với đủ khoảng trống để phát triển tính năng. Dự phòng quá mức 50% trong flash và SRAM tốn thêm 0,50-1,00 đô la nhưng tránh được việc thiết kế lại tốn kém.

Q: Làm cách nào để xử lý thời gian thực hiện dài cho bộ vi điều khiển ATmega trong lịch trình sản xuất của tôi?

Thực hiện các chiến lược sau: 1) Đặt các đơn đặt hàng không thể hủy bỏ, không thể trả lại (NCNR) trước 6-12 tháng đối với khối lượng sản xuất dựa trên dự báo; 2) Đủ điều kiện cho các thành viên gia đình ATmega thay thế với các thông số kỹ thuật tương tự để tạo ra sự linh hoạt trong tìm nguồn cung ứng; 3) Duy trì 3-6 tháng tồn kho an toàn cho các sản phẩm quan trọng; 4) Tham gia với các nhà phân phối cho các chương trình quản lý hàng tồn kho nơi họ giữ hàng ký gửi. Đối với nguyên mẫu và sản xuất số lượng thấp, hãy sử dụng cổ phiếu của nhà phân phối; đối với khối lượng vượt quá 5.000 đơn vị hàng năm, thiết lập phân bổ trực tiếp của nhà máy Microchip.

Q: Tôi nên sử dụng giao diện lập trình nào để lập trình ATmega sản xuất?

Đối với sản xuất, hãy sử dụng Lập trình trong hệ thống (ISP) thông qua giao diện SPI, yêu cầu sáu kết nối: MISO, MOSI, SCK, RESET, VCC và GND. Các lập trình viên ISP bao gồm từ các thiết bị USBasp chi phí thấp (10-20 đô la) để tạo mẫu đến các lập trình viên băng đảng tự động (500-2000 đô la +) để sản xuất số lượng lớn. Bao gồm đầu cắm ISP 6 chân trên PCB của bạn ngay cả khi bạn định lập trình trước chip; Điều này cho phép cập nhật hiện trường và phân tích lỗi. Đối với các ứng dụng nhạy cảm về bảo mật, hãy lập trình các bit khóa sau khi tải chương trình cơ sở để ngăn đọc mã, nhưng lưu ý điều này cũng ngăn chặn các bản cập nhật dựa trên ISP — lập kế hoạch chiến lược bảo mật của bạn cho phù hợp.

Q: Bộ vi điều khiển ATmega có thể hoạt động đáng tin cậy trong phạm vi nhiệt độ ô tô hoặc công nghiệp không?

Các biến thể ATmega tiêu chuẩn được đánh giá cho phạm vi nhiệt độ công nghiệp (-40 ° C đến + 85 ° C). Đối với các ứng dụng ô tô, hãy chọn các bộ phận có hậu tố cấp ô tô đáp ứng tiêu chuẩn AEC-Q100 và mở rộng đến +105°C hoặc +125°C. ATmega328P-AU và một số biến thể ATmega4809 nhất định cung cấp trình độ ô tô. Hoạt động nhiệt độ mở rộng ảnh hưởng đến tần số xung nhịp tối đa và yêu cầu phân tích giảm công suất — tham khảo thông số kỹ thuật về nhiệt độ so với tần số của bảng dữ liệu. Đối với môi trường khắc nghiệt, hãy thêm quản lý nhiệt và chọn các thành phần có hệ số nhiệt độ thích hợp cho tất cả các thành phần thụ động.

8. Kết luận và các bước tiếp theo được đề xuất

Bộ vi điều khiển ATmega cung cấp các giải pháp đáng tin cậy, tiết kiệm chi phí cho các ứng dụng nhúng, nơi xử lý 8-bit, tích hợp ngoại vi mở rộng và hệ sinh thái phát triển trưởng thành mang lại lợi thế rõ ràng so với các lựa chọn thay thế 32-bit phức tạp hơn. Lựa chọn của bạn nên ưu tiên các yêu cầu ngoại vi trước, sau đó là kích thước bộ nhớ với khoảng trống phù hợp và điều chỉnh ngân sách năng lượng với chu kỳ làm việc của ứng dụng của bạn.

Đối với các ứng dụng điều khiển điển hình với I/O vừa phải và giao diện truyền thông đơn, ATmega328P cung cấp sự cân bằng tốt nhất giữa khả năng, chi phí và hỗ trợ cộng đồng. Khi thiết kế của bạn yêu cầu nhiều UART, GPIO mở rộng hoặc các chương trình vượt quá 32KB, ATmega2560 biện minh cho chi phí cao hơn thông qua chức năng tích hợp loại bỏ các thành phần bên ngoài. Đối với các ứng dụng chạy bằng pin và IoT hiện đại, hãy đánh giá ATmega4809 và megaAVR 0-series mới hơn để cải thiện hiệu quả năng lượng và nâng cao các thiết bị ngoại vi.

Trước khi hoàn tất lựa chọn của bạn, hãy tải xuống bảng dữ liệu hoàn chỉnh cho biến thể ATmega mục tiêu của bạn và xác minh các thông số kỹ thuật điện theo yêu cầu của bạn. Đặc biệt chú ý đến các đặc tính của ADC nếu giao diện cảm biến là quan trọng và xác nhận khả năng ngoại vi của bộ hẹn giờ cho PWM hoặc các giao thức nhạy cảm với thời gian. Sử dụng các công cụ tìm kiếm tham số của Microchip để so sánh các biến thể và xác định cân tối ưu cho ứng dụng của bạn.

Nếu bạn cần hướng dẫn cụ thể cho ứng dụng, các thiết kế tham khảo có sẵn thông qua trang web của Microchip bao gồm điều khiển động cơ, giao diện cảm biến, kết nối không dây và quản lý năng lượng. Đối với thiết kế sản xuất, hãy tham gia với nhóm Microchip FAE (Kỹ sư ứng dụng hiện trường) hoặc bộ phận hỗ trợ kỹ thuật của nhà phân phối được ủy quyền để xác nhận lựa chọn của bạn và xem xét các yếu tố thiết kế quan trọng.

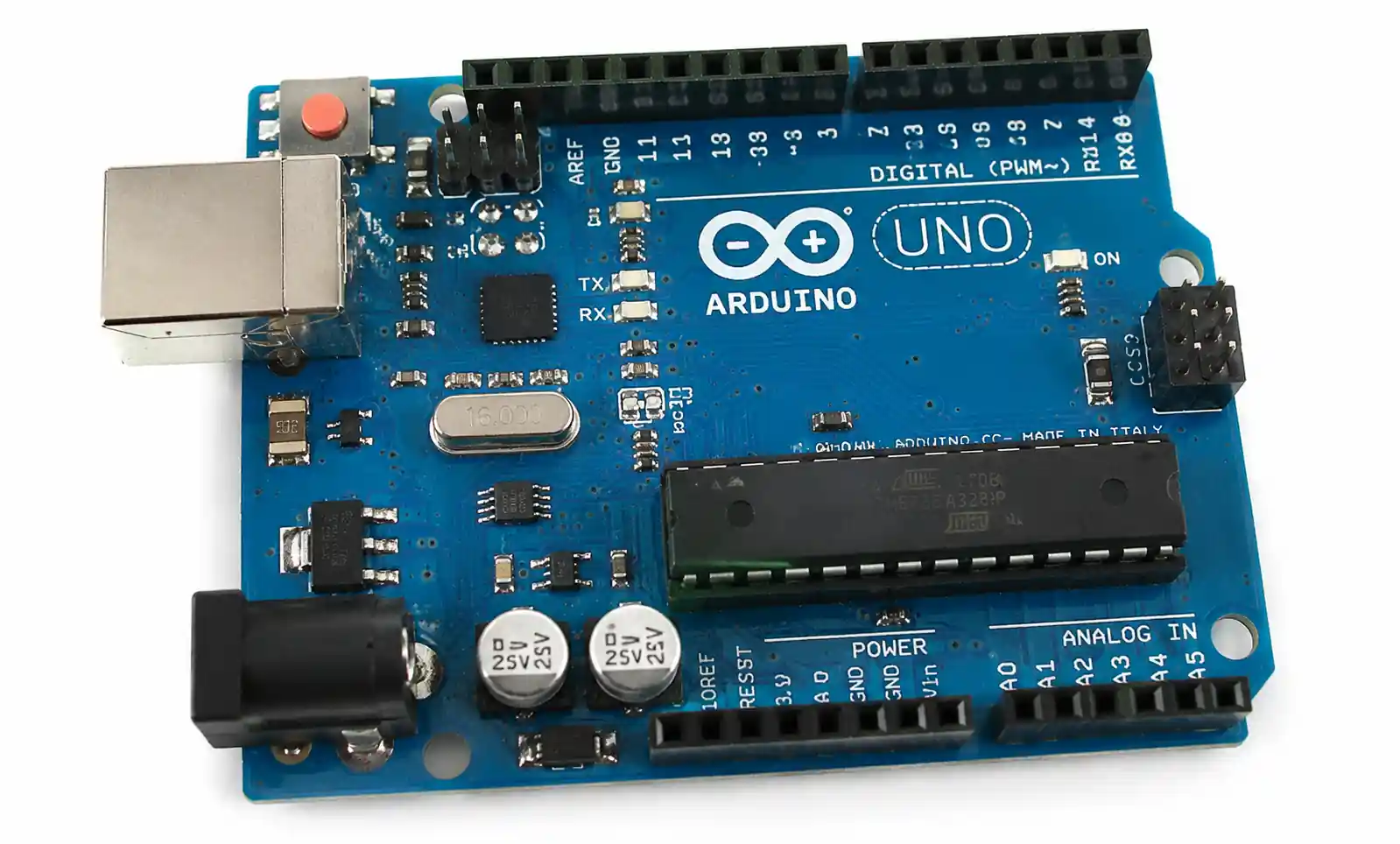

Bắt đầu phát triển của bạn với các bảng đánh giá (Arduino Uno cho ATmega328P, Arduino Mega cho ATmega2560) để tạo nguyên mẫu chương trình cơ sở và xác minh chức năng ngoại vi trước khi cam kết sử dụng phần cứng tùy chỉnh. Cách tiếp cận này làm giảm rủi ro và đẩy nhanh thời gian đưa ra thị trường bằng cách xác thực các giả định sớm trong chu kỳ thiết kế.
