Hướng dẫn lựa chọn rơ le 8 chân: Thông số kỹ thuật và thiết kế ứng dụng

Việc chọn cấu hình rơle phù hợp cho thiết kế mạch của bạn ảnh hưởng trực tiếp đến độ tin cậy của hệ thống, hiệu suất chuyển mạch và chi phí lâu dài. Trong số các cấu hình chân rơle khác nhau có sẵn, rơle 8 chân mang lại những lợi thế khác biệt cho các ứng dụng yêu cầu điều khiển cuộn dây kép, chuyển mạch hai chiều hoặc cách ly tiếp điểm NO / NC riêng biệt. Hướng dẫn này giúp các kỹ sư thiết kế, nhà thiết kế mạch và nhóm mua sắm hiểu khi nào rơle 8 chân là lựa chọn tối ưu và cách chỉ định chính xác.

Mục lục

1. [Rơle 8 chân là gì và khi nào bạn nên sử dụng nó?](# 1-rơle 8 chân là gì và khi nào bạn nên sử dụng nó)
2. [Giải thích các thông số kỹ thuật chính] (# 2-key-technical-parameters-explained)
3. [Rơle 8 chân so với 5 chân so với 4 chân: So sánh cấu hình] (# 3-8-pin-vs-5-pin-vs-4-pin-relay-configuration-comparison)
4. [Cách chọn rơle 8 chân phù hợp cho ứng dụng của bạn] (# 4-how-how-to-select-the-right-8-pin-relay-for-your-application)
5. [Cân nhắc thiết kế và cạm bẫy phổ biến] (# 5-cân nhắc thiết kế và cạm bẫy phổ biến)
6. [Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng] (# 6-Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng)
7. [Câu hỏi thường gặp] (# 7-Câu hỏi thường gặp)
8. [Kết luận và các bước tiếp theo] (# 8-kết luận và các bước tiếp theo)

1. Rơle 8 chân là gì và khi nào bạn nên sử dụng nó?

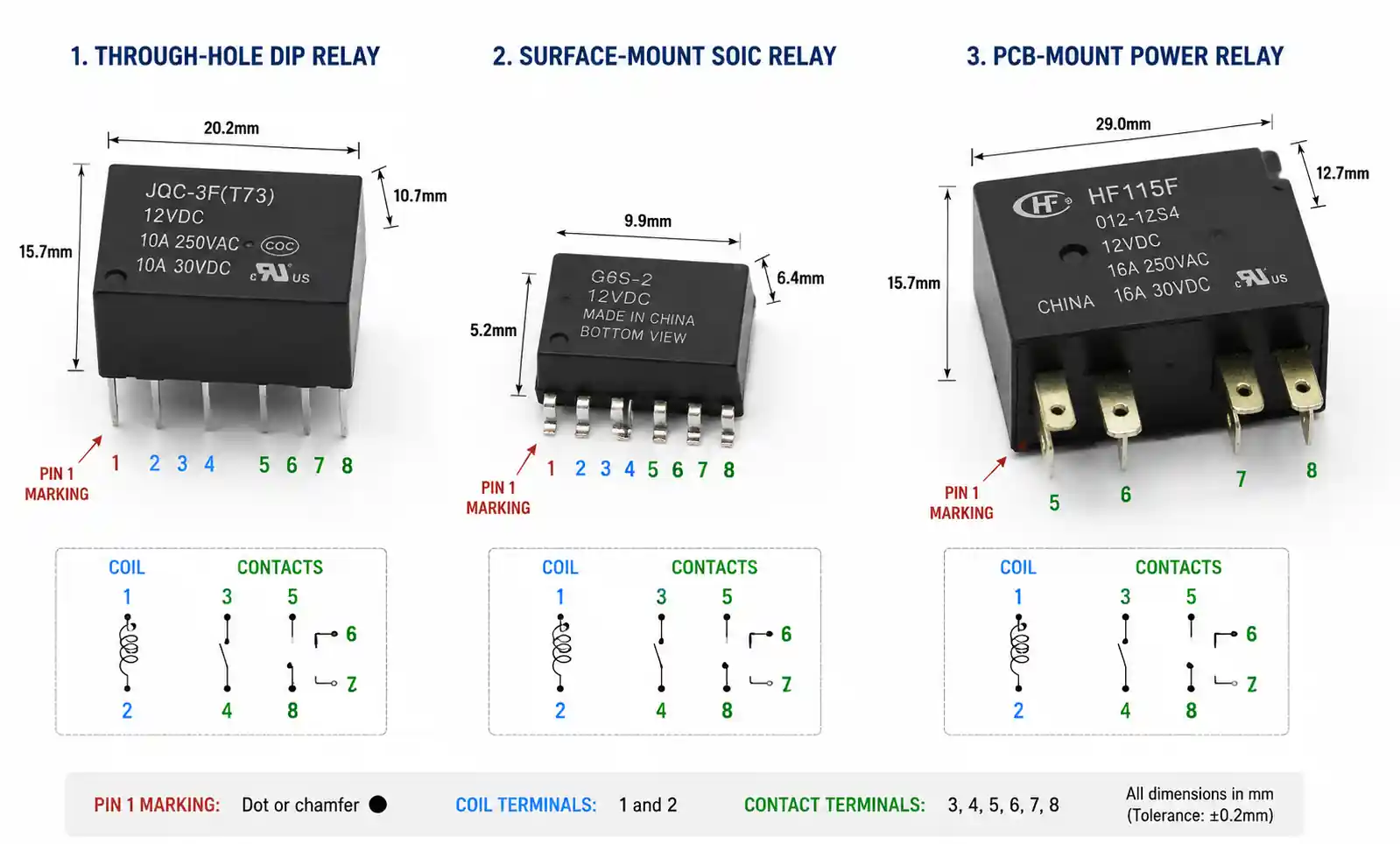

Rơle 8 chân là thiết bị chuyển mạch cơ điện hoặc trạng thái rắn với tám kết nối đầu cuối, thường được sắp xếp theo gói nội tuyến kép (DIP) hoặc cấu hình gắn trên bề mặt. Không giống như rơle 4 chân hoặc 5 chân đơn giản hơn cung cấp chuyển mạch ném đơn cực (SPST) hoặc ném kép một cực (SPDT), rơle 8 chân cung cấp chức năng bổ sung thông qua một trong ba cấu hình phổ biến: ném kép một cực cuộn dây kép (DPDT với cuộn dây kép), ném kép hai cực (DPDT) hoặc rơle chốt với cuộn dây đặt / đặt lại.

Các chân bổ sung cho phép thiết kế linh hoạt không có trong các cấu hình rơle đơn giản hơn. Trong thiết kế cuộn dây kép, các cuộn dây cấp điện và khử năng lượng riêng biệt cho phép điều khiển từ thông hai chiều, điều này rất cần thiết trong các ứng dụng rơle chốt trong đó rơle duy trì trạng thái mà không cần nguồn điện liên tục. Trong cấu hình DPDT, cách sắp xếp 8 chân chứa hai bộ tiếp điểm chuyển đổi độc lập, cho phép chuyển đổi đồng thời hai mạch riêng biệt với một kích hoạt cuộn dây duy nhất.

Các kỹ sư nên xem xét rơle 8 chân khi ứng dụng yêu cầu bất kỳ điều nào sau đây: cách ly giữa hai mạch độc lập phải chuyển đổi đồng thời, chức năng chốt để giảm thiểu mức tiêu thụ điện năng trong các thiết bị hoạt động bằng pin, điều khiển động cơ hai chiều không có mạch cầu H bên ngoài hoặc đường tiếp xúc dự phòng cho các ứng dụng quan trọng về an toàn. Các trường hợp sử dụng phổ biến bao gồm mô-đun điều khiển thân xe ô tô, bộ điều khiển quy trình công nghiệp, hệ thống điều khiển vùng HVAC và thiết bị y tế yêu cầu vận hành không an toàn.

2. Giải thích các thông số kỹ thuật chính

Hiểu các thông số bảng dữ liệu của rơle 8 chân là rất quan trọng để lựa chọn phù hợp và hoạt động đáng tin cậy. Các thông số sau ảnh hưởng trực tiếp đến hiệu suất chuyển mạch, quản lý nhiệt và tuổi thọ.

Thông số kỹ thuật cuộn dây : Điện áp cuộn dây và điện trở xác định các yêu cầu truyền động và tiêu tán công suất. Điện áp cuộn dây tiêu chuẩn bao gồm 5V, 12V, 24V và 48V DC, với điện trở cuộn dây điển hình nằm trong khoảng từ 50Ω đến 1kΩ. Điện áp phải hoạt động (thường là 70-80% điện áp danh định) và điện áp phải nhả (thường là 5-10% điện áp danh định) xác định các ngưỡng chuyển mạch đáng tin cậy. Thời gian nhặt và thời gian bỏ học, thường nằm trong khoảng 5-15ms, ảnh hưởng đến tốc độ chuyển đổi và đặc tính nảy.

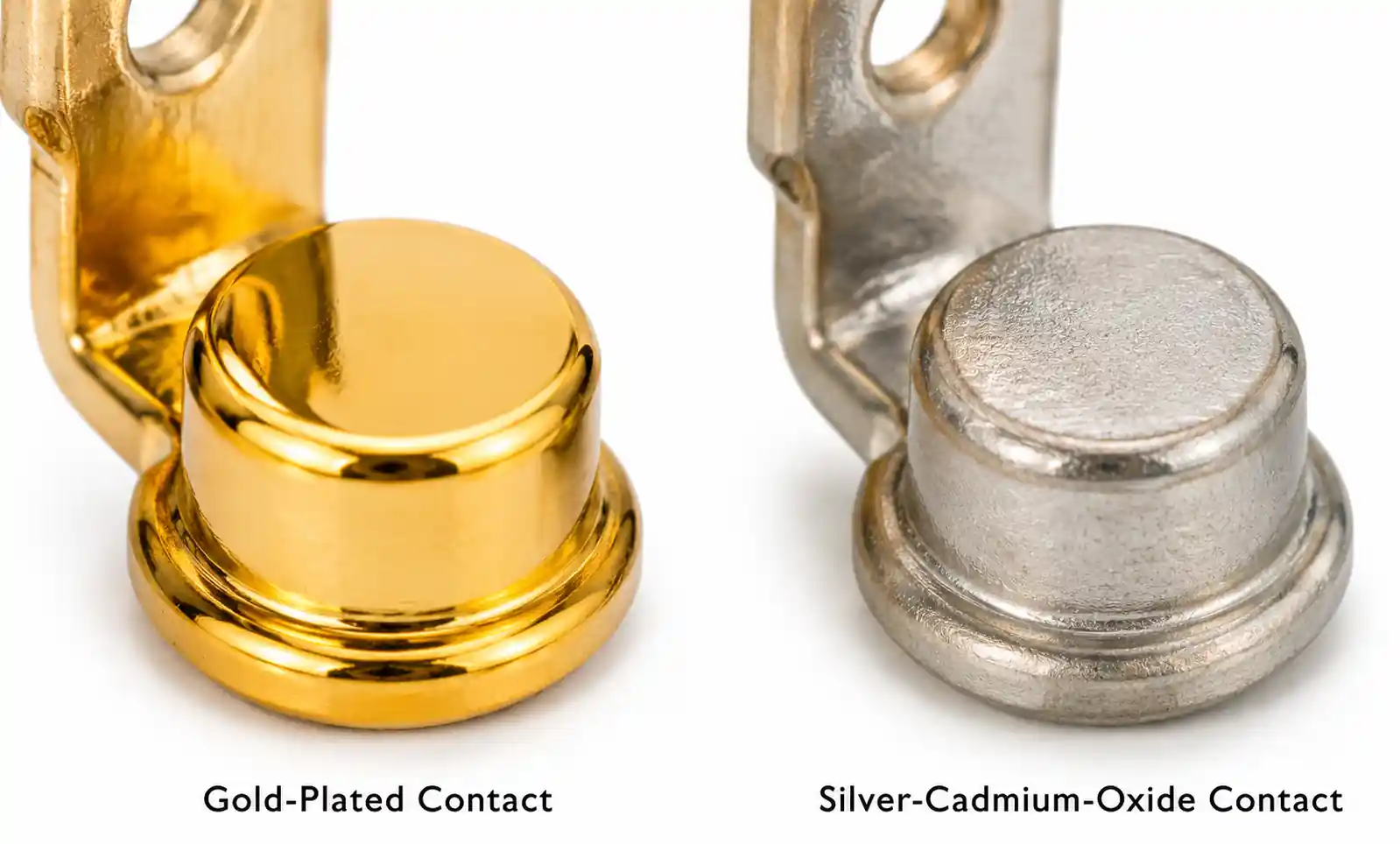

Xếp hạng liên hệ : Dòng điện chuyển mạch tối đa và voltage xếp hạng phải được giảm giá dựa trên loại tải. Tải điện trở thường có thể được chuyển đổi ở dòng định mức đầy đủ, nhưng tải cảm ứng (động cơ, điện từ) có thể yêu cầu giảm xuống 30-50% định mức điện trở do quá độ EMF ngược. Tải điện dung (nguồn điện, trình điều khiển LED) có thể gây ra dòng khởi động cao gây căng thẳng cho các bề mặt tiếp xúc. Điện trở tiếp xúc, thường dưới 100mΩ khi còn mới, tăng theo chu kỳ hoạt động và có thể ảnh hưởng đến các ứng dụng điện áp thấp hoặc chính xác.

Tuổi thọ điện và tuổi thọ cơ học: Tuổi thọ cơ học đại diện cho các chu kỳ không có tải, thường dao động từ 10 triệu đến 100 triệu hoạt động. Tuổi thọ điện khi đầy tải ngắn hơn đáng kể — thường là 100.000 đến 500.000 hoạt động tùy thuộc vào vật liệu tiếp xúc và đặc tính tải. Các tiếp điểm mạ vàng cung cấp hiệu suất chuyển mạch mức thấp vượt trội nhưng khả năng dòng điện cao hạn chế, trong khi các tiếp điểm bạc-cadmium-oxit hoặc bạc-niken xử lý dòng điện cao hơn nhưng yêu cầu tải tối thiểu cao hơn để duy trì bề mặt tiếp xúc sạch.

Điện áp cách ly và khoảng cách rò rỉ : Điện áp chịu được điện môi giữa cuộn dây và tiếp điểm, thường là 1kV đến 5kV AC, xác định biên độ an toàn trong các ứng dụng có quá độ điện áp. Khoảng cách rò rỉ và khe hở, được điều chỉnh bởi tiêu chuẩn IEC 60664 hoặc UL 60950, xác định khoảng cách tối thiểu cho mức độ ô nhiễm và loại quá áp. Đối với môi trường công nghiệp (Mức độ ô nhiễm 2) ở điện áp làm việc 300V, độ rò rỉ tối thiểu thường là 3,2mm.

Phạm vi nhiệt độ hoạt động: Rơle cấp ô tô đủ tiêu chuẩn AEC-Q200 hoạt động từ -40°C đến +125°C, trong khi các thành phần cấp công nghiệp có thể bị giới hạn ở -25°C đến +85°C. Điện trở cuộn dây và vật liệu tiếp xúc đều thể hiện hệ số nhiệt độ ảnh hưởng đến hiệu suất ở nhiệt độ khắc nghiệt.

3. Rơle 8 chân so với 5 chân so với 4 chân: So sánh cấu hình

Việc lựa chọn giữa các cấu hình chân rơle phụ thuộc vào yêu cầu chuyển mạch, độ phức tạp của điều khiển và hạn chế về chi phí. Bảng dưới đây so sánh sự khác biệt về chức năng.

Đối với các ứng dụng chỉ yêu cầu điều khiển bật/tắt đơn giản, rơle SPST 4 chân cung cấp diện tích nhỏ nhất và chi phí thấp nhất. Khi một mạch đơn cần chức năng chuyển đổi — chẳng hạn như đảo cực hoặc chọn giữa hai đường dẫn tín hiệu — rơle SPDT 5 chân là đủ. Cấu hình 8 chân trở nên cần thiết khi bạn cần chuyển đổi đồng thời hai mạch cách ly điện với thời gian chính xác, triển khai chức năng chốt để tiết kiệm điện năng hoặc đạt được các đường tiếp xúc dự phòng để tuân thủ an toàn chức năng.

Trong các ứng dụng điều khiển động cơ, rơle DPDT 8 chân có thể thay thế hai rơle SPDT riêng biệt, giảm không gian bo mạch và đảm bảo đóng tiếp điểm đồng bộ. Trong các ứng dụng chốt, rơle 8 chân cuộn dây kép giúp loại bỏ mức tiêu thụ điện năng cuộn dây liên tục, điều này rất quan trọng đối với thiết bị chạy bằng pin, nơi dòng điện dự phòng phải được giảm thiểu.

4. Cách chọn rơle 8 chân phù hợp cho ứng dụng của bạn

Lựa chọn rơle thích hợp tuân theo một phương pháp có hệ thống ưu tiên các yêu cầu cụ thể của ứng dụng.

Bước 1: Xác định đặc tính tải : Xác định xem tải là điện trở, cảm ứng, điện dung hay kết hợp. Đo hoặc ước tính dòng điện trạng thái ổn định, dòng khởi động và bất kỳ quá độ điện áp nào. Đối với tải cảm ứng như van điện từ hoặc cuộn dây động cơ, hãy tính hằng số thời gian L / R để hiểu cường độ EMF ngược. Đối với tải điện dung như nguồn điện chế độ chuyển mạch, hãy xác định dòng khởi động đỉnh trong nửa chu kỳ đầu tiên.

Bước 2: Xác định nhu cầu cấu hình tiếp điểm : Quyết định xem bạn có cần chuyển đổi DPDT cho mạch kép, chốt để tiết kiệm năng lượng hay hoạt động một cực tiêu chuẩn. Đối với các ứng dụng quan trọng về an toàn, hãy đánh giá xem có cần tiếp điểm dự phòng (tiếp điểm dẫn hướng bằng lực theo tiêu chuẩn IEC 61810-3) hay không. Trong các ứng dụng định tuyến tín hiệu, hãy đánh giá xem các tiếp điểm mạ vàng có cần thiết để chuyển mạch mức thấp hay không (thường dưới 10mA ở 6V).

Bước 3: Chỉ định Yêu cầu về Truyền động Cuộn dây : Khớp điện áp cuộn dây với đường ray cung cấp mạch điều khiển của bạn. Nếu lái xe trực tiếp từ bộ vi điều khiển, hãy đảm bảo trình điều khiển GPIO có thể chìm đủ dòng điện (thường là 30-80mA đối với rơle tín hiệu nhỏ, lên đến 200mA đối với rơle nguồn). Đối với ổ đĩa phía cao, hãy chọn rơle có tính linh hoạt cực của cuộn dây thích hợp. Tính toán mức tiêu tán công suất cuộn dây và đảm bảo nó vẫn nằm trong giới hạn nhiệt trong môi trường vỏ bọc của bạn.

Bước 4: Đánh giá các yêu cầu về môi trường: Đối với các ứng dụng ô tô, hãy chỉ định trình độ AEC-Q200 và xác minh nhiệt độ hoạt động, khả năng chống rung (thường là 10G) và khả năng chịu va đập. Đối với môi trường công nghiệp, hãy kiểm tra các yêu cầu xếp hạng IP và xác nhận khả năng tương thích với mức độ ô nhiễm dự kiến. Các ứng dụng y tế có thể yêu cầu giới hạn dòng điện rò rỉ và cách ly bổ sung theo IEC 60601-1.

Bảng trên cung cấp hướng dẫn cụ thể cho ứng dụng, nhưng luôn xác thực lựa chọn cuối cùng so với thông số kỹ thuật của bảng dữ liệu thực tế. Đặc biệt chú ý đến các đường cong giảm nhiệt độ, điện áp và loại tải.

Bước 5: Thiết kế để quản lý nhiệt: Tính toán mức tiêu tán điện năng trong trường hợp xấu nhất bao gồm cả tổn thất công suất cuộn dây và I²R tiếp xúc. Đối với rơle gắn trên bề mặt, hãy đảm bảo khu vực đồng PCB cung cấp đủ khả năng tản nhiệt. Khả năng chịu nhiệt điển hình từ vỏ rơle đến môi trường xung quanh là 30-50 °C / W đối với rơle tín hiệu nhỏ, đòi hỏi phải xem xét cẩn thận trong các thiết kế mật độ cao.

5. Cân nhắc thiết kế và những cạm bẫy phổ biến

Ngay cả khi lựa chọn rơle chính xác, bố cục PCB và các lựa chọn thiết kế mạch ảnh hưởng đáng kể đến độ tin cậy.

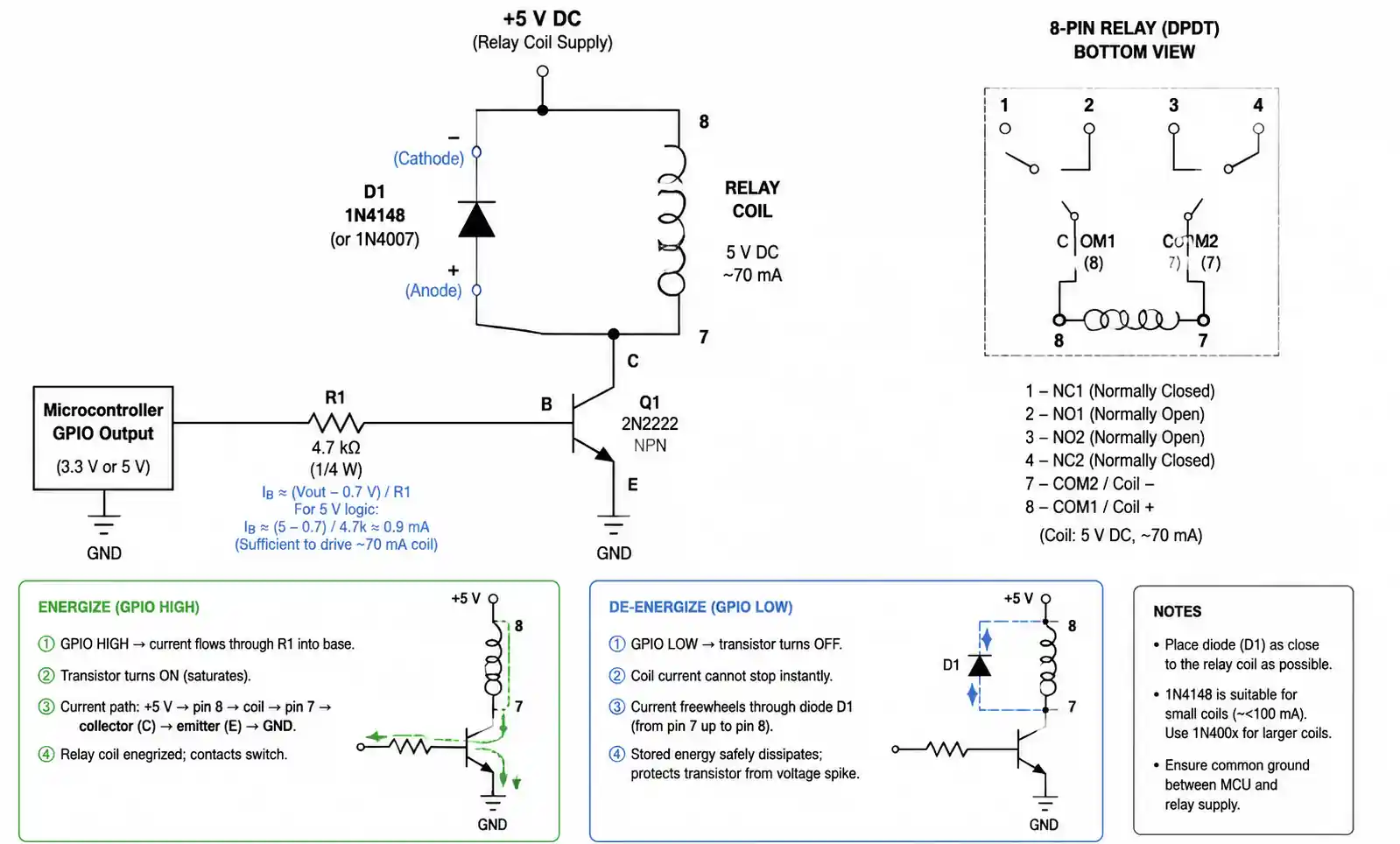

Thiết kế mạch truyền động cuộn dây : Luôn bao gồm một diode flyback trên các cuộn dây rơle để triệt tiêu hiện tượng giật ngược cảm ứng khi tắt. Đối với ổ đĩa cuộn dây cấp logic, hãy sử dụng bộ đệm bóng bán dẫn thay vì điều khiển trực tiếp từ các chân GPIO — Giới hạn dòng điện GPIO và voltage sụt giảm có thể gây ra hoạt động biên. Khi điều khiển nhiều rơle, hãy đảm bảo nguồn điện có thể xử lý dòng khởi động đồng thời trong điều kiện bật tất cả. Thêm một bộ giảm tốc RC nhỏ (100Ω + 100nF) trên cuộn dây có thể làm giảm hơn nữa EMI trong quá trình chuyển mạch.

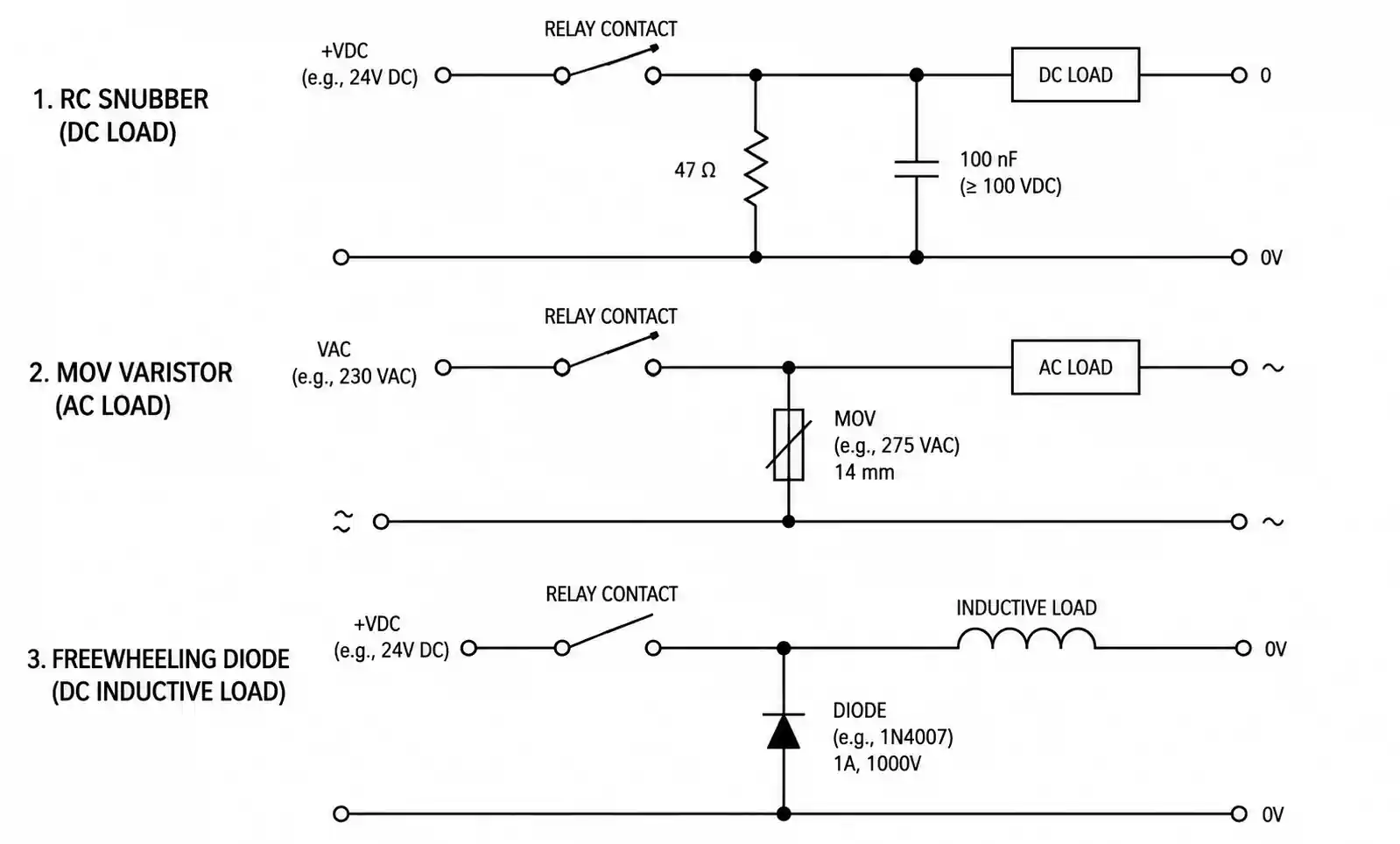

Ngăn chặn hồ quang tiếp xúc: Đối với tải cảm ứng DC, triệt tiêu hồ quang trên các tiếp điểm là điều cần thiết để ngăn chặn xói mòn tiếp xúc. Một bộ giảm tốc RC đơn giản (47Ω + 100nF được đánh giá cho điện áp đỉnh) trên các tiếp điểm được chuyển mạch làm giảm năng lượng hồ quang. Đối với chuyển mạch AC, biến trở MOV cung cấp khả năng bảo vệ thoáng qua. Trong các ứng dụng có độ tin cậy cao, hãy xem xét các lựa chọn thay thế rơle trạng thái rắn cho các tải chuyển đổi thường xuyên dưới ứng suất cao.

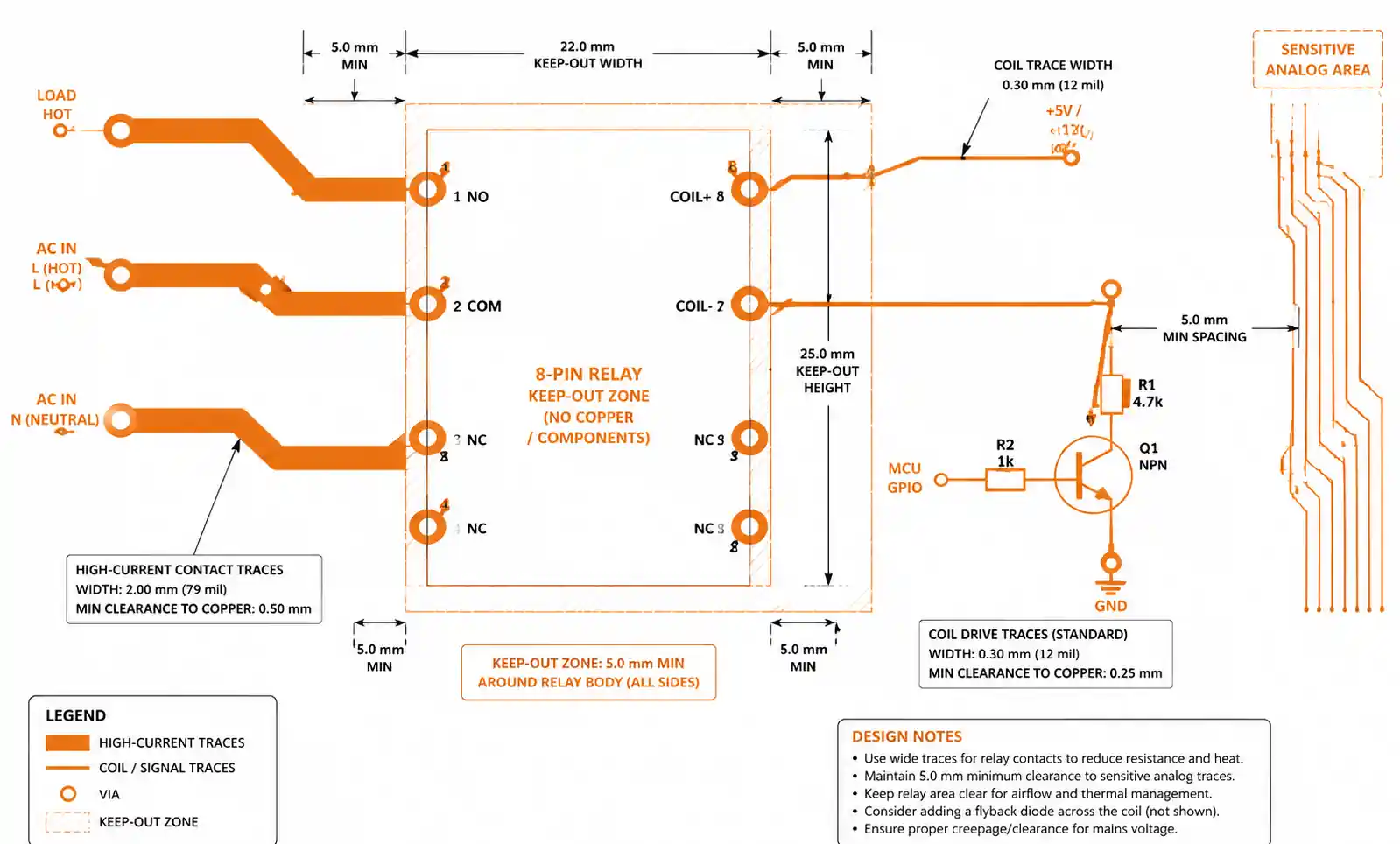

Lỗi bố trí PCB : Lỗi phổ biến nhất là đặt các dấu vết của ổ đĩa cuộn dây quá gần với các tín hiệu tương tự nhạy cảm — chuyển đổi rơ le tạo ra từ trường và EMI dẫn có thể ghép nối thành các mạch liền kề. Duy trì khoảng cách ít nhất 5mm giữa các cuộn dây rơle và các dấu vết tương tự chính xác. Định tuyến các dấu vết tiếp xúc dòng điện cao với chiều rộng đồng thích hợp (tối thiểu 20 mil mỗi amp đối với các lớp bên ngoài) và giữ chiều dài dấu vết ngắn để giảm thiểu voltage sụt giảm và bức xạ EMI.

Cân nhắc cơ học : Đảm bảo rơle được cố định đúng cách vào PCB. Rơle xuyên lỗ phải được hàn sóng với đủ nhiệt độ trước để tránh sốc nhiệt. Rơle gắn trên bề mặt yêu cầu cấu hình nóng chảy lại được kiểm soát cẩn thận — vượt quá nhiệt độ đỉnh hoặc thời gian trên chất lỏng được chỉ định trong bảng dữ liệu có thể làm hỏng vòng đệm bên trong hoặc lò xo tiếp xúc. Trong môi trường có độ rung cao, hãy xem xét lớp phủ phù hợp hoặc bầu để tránh tiếng ồn tiếp xúc.

Tiếp điểm nảy và thời gian: Các tiếp điểm rơle vốn dĩ nảy trong 1-10ms trong quá trình đóng, điều này có thể gây ra kích hoạt sai trong logic kỹ thuật số hoặc đầu vào vi điều khiển. Nếu theo dõi trạng thái tiếp xúc, hãy thực hiện gỡ lại phần mềm hoặc lọc RC phần cứng. Khi giải trình tự nhiều rơle, hãy cho phép ít nhất 50ms giữa các thao tác để đảm bảo đóng tiếp điểm ổn định trước khi áp dụng dòng tải.

Chế độ lỗi để dự đoán : Hàn tiếp xúc xảy ra khi dòng điện chuyển mạch vượt quá khả năng ngắt của tiếp điểm, đặc biệt là với tải cảm ứng hoặc điện dung. Cuộn dây quá nóng do chu kỳ làm việc quá mức hoặc nhiệt độ môi trường có thể gây hỏng cách điện hoặc giảm lực từ. Ô nhiễm tiếp xúc từ hơi hữu cơ hoặc bụi làm giảm độ tin cậy trong các ứng dụng chuyển mạch mức thấp — rơle kín được khuyến nghị cho môi trường khắc nghiệt.

6. Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng

Tính khả dụng của rơle, thời gian giao hàng và đảm bảo chất lượng là những yếu tố quan trọng trong lập kế hoạch sản xuất.

Thời gian giao hàng và quản lý hàng tồn kho: Rơle danh mục tiêu chuẩn từ các nhà sản xuất lớn (Omron, TE Connectivity, Panasonic, Finder) thường có thời gian giao hàng 8-16 tuần cho các đơn đặt hàng số lượng lớn, với số lượng nhỏ hơn có sẵn thông qua các nhà phân phối như Digi-Key, Mouser và Newark. Trong thời gian thiếu linh kiện, thời gian giao hàng có thể kéo dài đến 26+ tuần. Duy trì kho dự trữ an toàn ít nhất 3 tháng tiêu thụ cho các rơle quan trọng trong sản xuất và xác định các lựa chọn thay thế nguồn thứ hai sớm trong giai đoạn thiết kế.

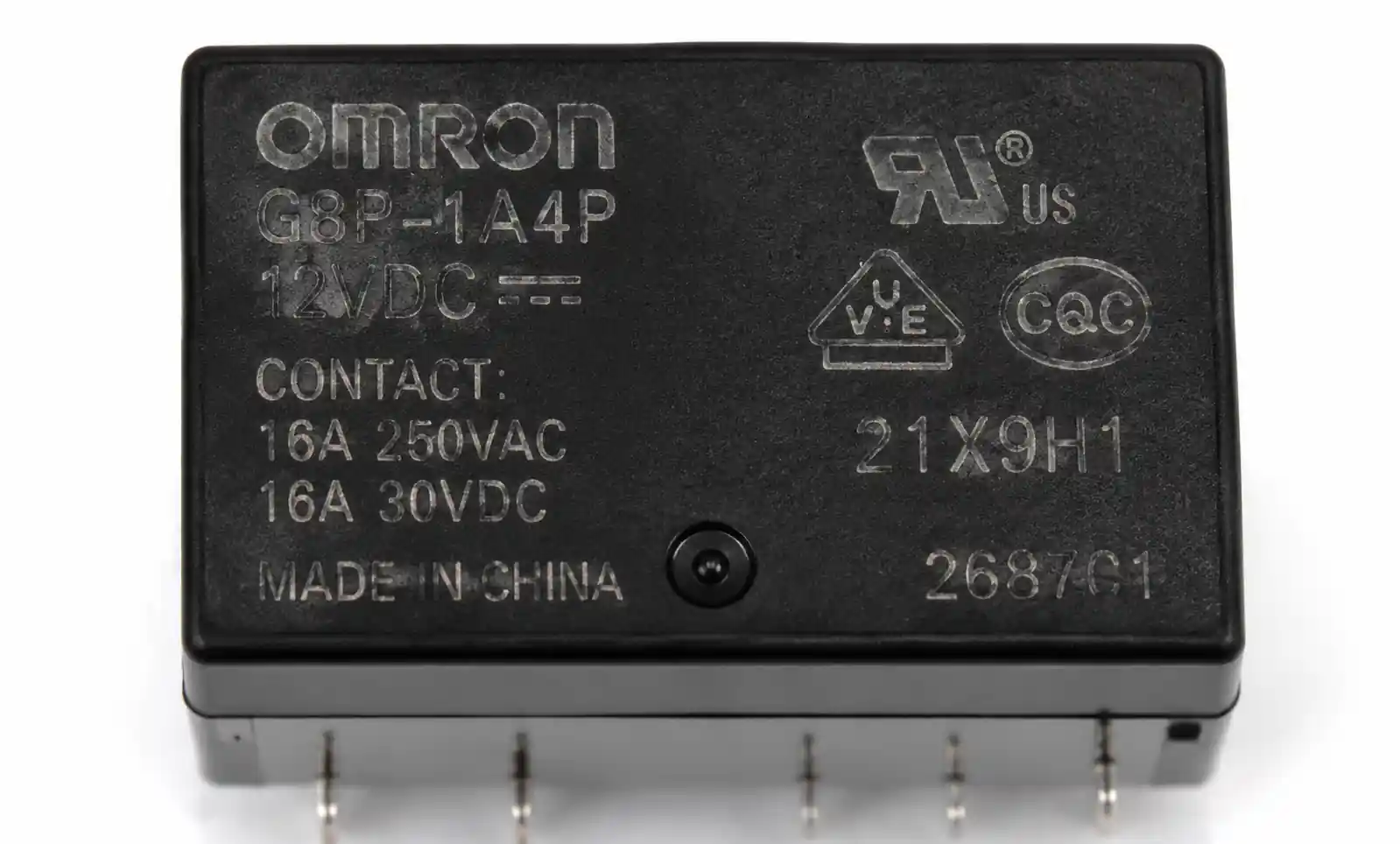

Rủi ro chất lượng và hàng giả: Rơle là mục tiêu thường xuyên của hàng giả do giá trị cao và sự giống nhau về hình thức bên ngoài. Luôn mua từ các nhà phân phối được ủy quyền hoặc trực tiếp từ nhà sản xuất. Xác minh mã ngày, bao bì và nhãn so với thông số kỹ thuật của nhà sản xuất. Đối với các ứng dụng hàng không vũ trụ hoặc y tế, yêu cầu Giấy chứng nhận hợp quy (CoC) và truy xuất nguồn gốc lô. Hãy thận trọng với giá thấp bất thường hoặc đề nghị từ các nhà cung cấp không xác định — rơ le giả có thể có vật liệu tiếp xúc kém hơn hoặc cách ly không đầy đủ.

Quản lý lỗi thời và vòng đời: Giám sát thông báo thay đổi sản phẩm (PCN) và thông báo kết thúc vòng đời (EOL) từ các nhà sản xuất. Khi rơle chuyển sang EOL, hãy xác định các lựa chọn thay thế tương thích với chân với các thông số kỹ thuật tương đương hoặc cao cấp. Trong một số trường hợp, rơle gắn trên ổ cắm giúp trang bị thêm dễ dàng hơn so với các loại hàn PCB. Thiết kế với sơ đồ chân tiêu chuẩn khi có thể để tối đa hóa tính khả dụng của nguồn thay thế.

Chiến lược tìm nguồn cung ứng khu vực: Đối với sản xuất số lượng lớn ở châu Á, hãy xem xét các rơ le được sản xuất trong nước từ Hongfa, Song Chuan hoặc Fujitsu đáp ứng các tiêu chuẩn quốc tế nhưng cung cấp thời gian giao hàng ngắn hơn và chi phí hậu cần thấp hơn. Đối với sản xuất Bắc Mỹ hoặc Châu Âu, TE Connectivity và Finder cung cấp hàng tồn kho địa phương và hỗ trợ kỹ thuật. Luôn xác nhận rơle có nguồn gốc địa phương so với thông số kỹ thuật của bạn với kiểm tra đầu vào hoặc kiểm tra chất lượng.

7. Câu hỏi thường gặp

Ưu điểm chính của rơle 8 chân so với rơle 5 chân là gì?

Rơle 8 chân cung cấp khả năng chuyển mạch hai cực (DPDT) để điều khiển đồng thời hai mạch cách ly hoặc chức năng chốt cuộn dây kép để duy trì trạng thái mà không cần nguồn điện liên tục. Điều này cho phép các ứng dụng như chuyển mạch pha và trung tính đồng thời, đường tiếp xúc dự phòng cho hệ thống an toàn hoặc dòng điện chờ cực thấp trong các thiết bị hoạt động bằng pin — không có ứng dụng nào trong số đó có thể thực hiện được với rơle SPDT 5 chân một cực.

Tôi có thể điều khiển cuộn dây rơle 8 chân trực tiếp từ GPIO của bộ vi điều khiển không?

Không nên. Hầu hết các cuộn dây rơle yêu cầu 30-200mA, vượt quá giới hạn dòng điện GPIO điển hình là 4-25mA. Sử dụng bộ đệm bóng bán dẫn (NPN hoặc MOSFET kênh N) với điện trở cơ sở / cổng thích hợp và bao gồm một diode flyback trên cuộn dây. Điều này bảo vệ bộ vi điều khiển khỏi hiện tượng giật ngược cảm ứng và đảm bảo hoạt động của rơle đáng tin cậy trên các biến thể nhiệt độ và điện áp cung cấp.

Làm cách nào để tính định mức tiếp xúc cần thiết cho tải cảm ứng?

Giảm định mức tiếp xúc điện trở 50-70% đối với tải cảm ứng. Ví dụ, một rơle định mức điện trở 10A nên được giới hạn ở 3-5A đối với tải động cơ hoặc điện từ. Kiểm tra biểu dữ liệu để biết giới hạn hằng số thời gian L/R — thường là 7ms đối với rơle đa năng. Nếu tải của bạn vượt quá mức này, hãy thêm khả năng triệt tiêu hồ quang trên các tiếp điểm hoặc chọn rơle có định mức cảm ứng cao hơn.

Sự khác biệt giữa tuổi thọ cơ học và tuổi thọ điện là gì?

Tuổi thọ cơ học (thường là 10-100 triệu thao tác) đo độ bền của rơle không có dòng tải, chỉ kiểm tra độ mài mòn cơ học của lò xo và ổ trục. Tuổi thọ điện (thường là 100.000-500.000 hoạt động) đo độ bền dưới tải định mức đầy đủ, trong đó hồ quang tiếp xúc và xói mòn chiếm ưu thế. Luôn thiết kế tuổi thọ điện trong ứng dụng của bạn, vì nó ngắn hơn nhiều so với tuổi thọ cơ học.

Có rơle 200 chân đủ tiêu chuẩn AEC-Q8 cho các ứng dụng ô tô không?

Đúng. Các nhà sản xuất lớn bao gồm Panasonic (dòng ALD), TE Connectivity (dòng V23234) và Omron (dòng G8P) cung cấp rơle 200 chân đủ tiêu chuẩn AEC-Q8 được đánh giá từ -40 ° C đến + 125 ° C. Các thành phần này vượt qua các bài kiểm tra chất lượng bổ sung về độ rung, va đập, chu kỳ nhiệt và khả năng chống ẩm cần thiết cho các ứng dụng điều khiển thân xe và gầm xe ô tô. Xác minh trạng thái đủ điều kiện trong bảng dữ liệu và yêu cầu số bộ phận cấp ô tô.

Làm cách nào để ngăn chặn việc trả lại tiếp xúc gây ra kích hoạt sai?

Triển khai phần mềm debouncing trong chương trình cơ sở bằng cách lấy mẫu trạng thái tiếp xúc sau mỗi 5-10ms và yêu cầu đọc nhất quán trong 20-50ms trước khi chấp nhận thay đổi trạng thái. Ngoài ra, thêm phần cứng debouncing bằng bộ lọc RC (10kΩ + 100nF) và bộ đệm kích hoạt Schmitt trên đường cảm biến tiếp xúc. Đối với các ứng dụng thời gian quan trọng, hãy xem xét rơle trạng thái rắn không có độ nảy cơ học.

Tôi nên thực hiện kiểm tra gì để xác thực lựa chọn rơle?

Xác nhận tối thiểu bao gồm: hoạt động liên tục ở tải và nhiệt độ định mức tối đa trong 1000 chu kỳ, thử nghiệm khởi động nguội ở nhiệt độ hoạt động tối thiểu, biên điện áp của ổ đĩa cuộn dây ở ±10%, đo điện trở tiếp xúc trước và sau khi thử nghiệm tuổi thọ và thử nghiệm chịu được điện môi theo thông số kỹ thuật của bảng dữ liệu. Đối với các ứng dụng quan trọng về an toàn, hãy thực hiện FMEA và xác nhận giám sát tiếp xúc cưỡng bức nếu được triển khai.

Tôi có thể sử dụng rơ le 8 chân để chuyển đổi nguồn AC không?

Có, nhưng xác minh rằng rơle được đánh giá cụ thể để chuyển đổi AC. Xếp hạng tiếp điểm AC khác với DC do hành vi không giao nhau và đặc tính tuyệt chủng hồ quang. Kiểm tra bảng dữ liệu cho điện áp xoay chiềutage và xếp hạng hiện tại, thường được chỉ định ở 50 / 60Hz. Đối với tải khởi động cao như máy biến áp hoặc động cơ, áp dụng giảm công suất tương tự như đối với tải cảm ứng DC. Các phê duyệt an toàn UL hoặc VDE cho biết sự phù hợp với các ứng dụng nguồn điện AC.

8. Kết luận và các bước tiếp theo

Việc lựa chọn rơle 8 chân phù hợp đòi hỏi phải cân bằng cấu hình tiếp điểm, đặc tính tải, yêu cầu môi trường và các ràng buộc về chuỗi cung ứng. Nếu ứng dụng của bạn yêu cầu cách ly mạch kép, chức năng chốt hoặc tiếp điểm dẫn hướng lực để tuân thủ an toàn, rơle 8 chân cung cấp các khả năng không có sẵn trong các cấu hình đơn giản hơn. Các điểm quyết định chính là: cấu hình tiếp điểm (DPDT so với chốt), tuổi thọ điện dưới loại tải cụ thể của bạn, khả năng tương thích của bộ truyền động cuộn dây với mạch điều khiển và chất lượng môi trường phù hợp với ứng dụng của bạn.

Trước khi hoàn thiện việc lựa chọn thành phần, hãy xác nhận những điều sau: định mức dòng điện tiếp xúc với giảm công suất thích hợp cho loại tải, thiết kế mạch truyền động cuộn dây bao gồm triệt tiêu flyback, quản lý nhiệt ở nhiệt độ môi trường trong trường hợp xấu nhất, bố cục PCB bao gồm kích thước dấu vết và khoảng cách cách ly, và khả năng tồn tại của chuỗi cung ứng bao gồm thời gian giao hàng và các tùy chọn nguồn thứ hai. Tải xuống bảng dữ liệu hoàn chỉnh cho rơle ứng cử viên và xem xét ghi chú ứng dụng từ nhà sản xuất giải quyết tình huống ứng dụng cụ thể của bạn.

Đối với các ứng dụng có độ tin cậy cao hoặc quan trọng về an toàn, hãy cân nhắc tham gia với nhóm Kỹ sư ứng dụng hiện trường (FAE) của nhà sản xuất để xem xét thiết kế và hỗ trợ đánh giá. Nếu thiết kế của bạn yêu cầu tùy chỉnh — chẳng hạn như điện áp cuộn dây cụ thể, mạ tiếp xúc hoặc hướng lắp đặt — thời gian thực hiện có thể kéo dài đáng kể, vì vậy hãy bắt đầu thảo luận sớm trong chu kỳ thiết kế.
