Hướng dẫn lựa chọn bộ đổi nguồn AC: Cách chọn nguồn điện phù hợp cho ứng dụng của bạn

Việc lựa chọn bộ đổi nguồn AC thích hợp cho thiết bị điện tử của bạn đòi hỏi phải xem xét cẩn thận nhiều thông số kỹ thuật, chứng nhận an toàn và các yêu cầu cụ thể của ứng dụng. Hướng dẫn toàn diện này hướng dẫn bạn các thông số kỹ thuật quan trọng, đánh đổi hiệu suất và cân nhắc thiết kế mà các nhóm kỹ sư phải đối mặt khi chỉ định bộ điều hợp AC cho điện tử tiêu dùng, thiết bị công nghiệp, thiết bị y tế và ứng dụng IoT.

Mục lục

1. [Bộ đổi nguồn AC là gì và tại sao lựa chọn lại quan trọng] (# 1-bộ chuyển đổi ac là gì và tại sao lựa chọn quan trọng)
2. [Giải thích các thông số kỹ thuật chính] (# 2-key-technical-parameters-explained)
3. [Cách chọn bộ chuyển đổi AC phù hợp cho ứng dụng của bạn] (# 3-cách chọn bộ chuyển đổi ac phù hợp cho ứng dụng của bạn)
4. [So sánh hiệu suất theo loại ứng dụng] (# 4-so sánh hiệu suất theo loại ứng dụng)
5. [Cân nhắc thiết kế và cạm bẫy phổ biến] (# 5-cân nhắc thiết kế và cạm bẫy phổ biến)
6. [Chứng nhận an toàn và yêu cầu tuân thủ] (# 6-yêu cầu về chứng nhận an toàn và tuân thủ)
7. [Câu hỏi thường gặp] (# 7-Câu hỏi thường gặp)
8. [Kết luận và các bước tiếp theo được đề xuất] (# 8-kết luận và khuyến nghị-bước tiếp theo)

1. Bộ đổi nguồn AC là gì và tại sao lựa chọn lại quan trọng

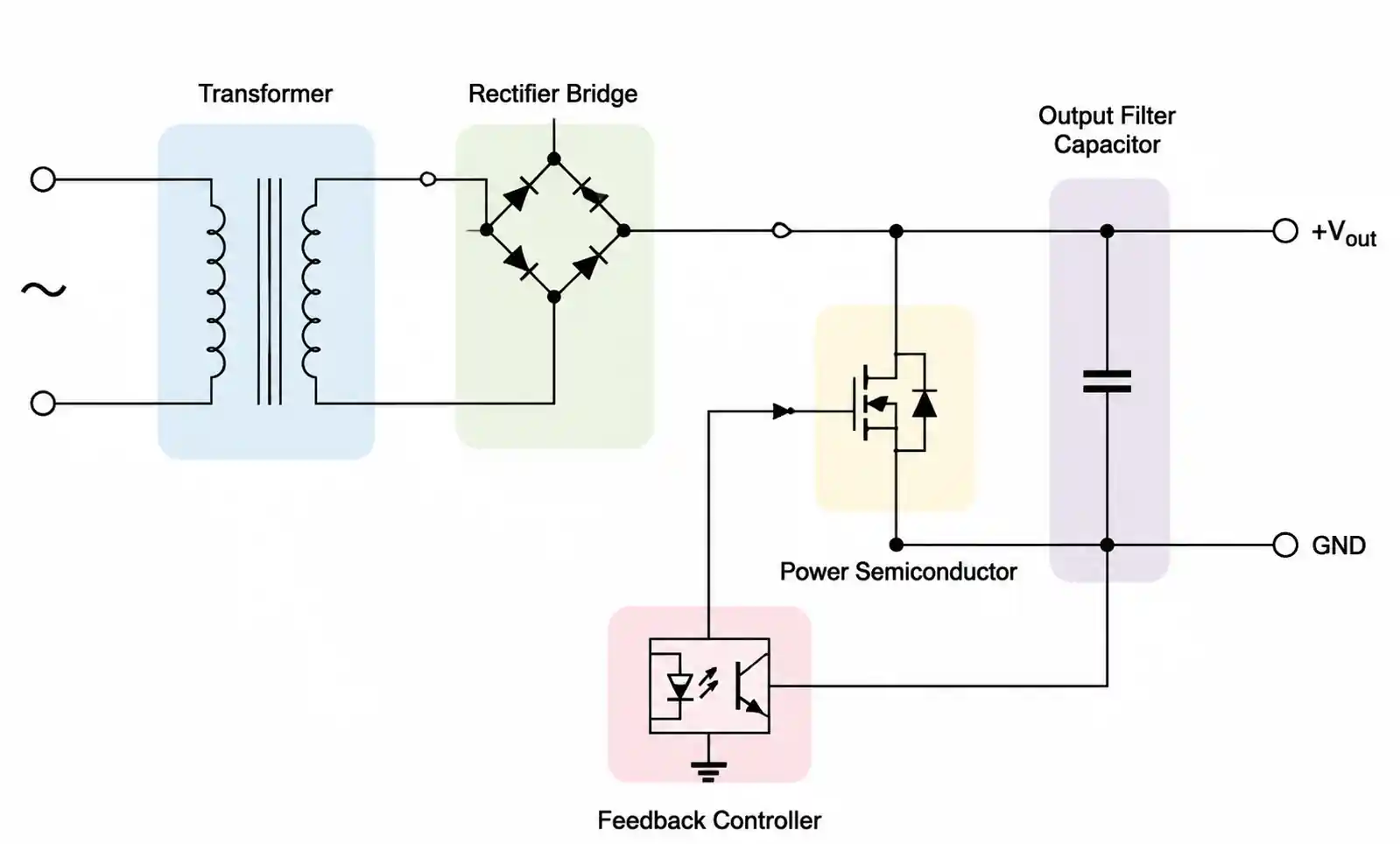

Bộ đổi nguồn AC, còn được gọi là nguồn điện hoặc bộ chuyển đổi tường, chuyển đổi dòng điện xoay chiều (AC) từ nguồn điện lưới thành dòng điện một chiều (DC) thích hợp để cấp nguồn cho các thiết bị điện tử. Mặc dù chức năng này có vẻ đơn giản, nhưng việc lựa chọn bộ chuyển đổi không đúng cách có thể dẫn đến trục trặc thiết bị, giảm tuổi thọ sản phẩm, nguy cơ an toàn hoặc lỗi tuân thủ quy định.

Quá trình lựa chọn trở nên quan trọng khi bạn xem xét rằng các thiết bị điện tử hiện đại yêu cầu điều chỉnh điện áp ngày càng chặt chẽ, nhiễu điện từ (EMI) thấp, hiệu quả cao để tuân thủ năng lượng và mạch bảo vệ mạnh mẽ. Các kỹ sư phải cân bằng các yêu cầu về hiệu suất với các hạn chế về chi phí, giới hạn về kích thước vật lý và nhu cầu chứng nhận toàn cầu.

Hướng dẫn này tập trung vào việc giúp các kỹ sư thiết kế, nhóm mua sắm và quản lý sản phẩm đưa ra quyết định sáng suốt trong giai đoạn lựa chọn bộ điều hợp, thay vì phát hiện ra những thông số kỹ thuật không phù hợp trong quá trình thử nghiệm cuối cùng hoặc sau khi ra mắt sản phẩm.

2. Giải thích các thông số kỹ thuật chính

Hiểu các thông số kỹ thuật được liệt kê trong bảng dữ liệu bộ đổi nguồn AC là điều cần thiết để lựa chọn thành phần thích hợp. Các thông số kỹ thuật này ảnh hưởng trực tiếp đến độ tin cậy, hiệu quả và tuân thủ quy định của hệ thống.

Đầu ra Voltage và Quy định

Đầu ra voltage xếp hạng phải phù hợp với yêu cầu đầu vào của thiết bị của bạn trong dung sai chấp nhận được. Hầu hết các thiết bị điện tử đều chỉ định điện áp danh định (ví dụ: 12V, 19V, 24V) với phạm vi chấp nhận được, thường là ±5% đến ±10%. Hãy tìm các bộ điều hợp có điều chỉnh tải chặt chẽ (thường là ≤3%) và điều chỉnh đường dây (thường là ≤1%) để đảm bảo hoạt động ổn định trong các điều kiện tải khác nhau và dao động điện áp đầu vào.

Khi bộ chuyển đổi hoạt động ở mức tải nhẹ hoặc không tải, một số thiết kế thể hiện điện áp đầu ra cao hơn do giảm điện áp bên trong. Xác minh rằng vol không tải nàytage vẫn nằm trong định mức tối đa tuyệt đối của thiết bị của bạn để tránh hư hỏng trong các tình huống cắm nóng.

Đánh giá hiện tại và công suất điện

Định mức hiện tại của bộ điều hợp phải vượt quá mức dòng điện liên tục tối đa của thiết bị với biên độ thích hợp. Một thực tiễn kỹ thuật phổ biến là chỉ định một bộ chuyển đổi được đánh giá bằng 120-150% dòng điện tối đa của thiết bị để tính đến dòng khởi động, lão hóa thành phần và giảm nhiệt.

Chú ý xem biểu dữ liệu chỉ định xếp hạng dòng điện liên tục hay dòng điện đỉnh. Một số bộ điều hợp chi phí thấp hơn đánh giá đầu ra của chúng cho các chu kỳ làm việc không liên tục thay vì hoạt động liên tục, điều này có thể dẫn đến tắt nhiệt trong các ứng dụng trong thế giới thực.

Hiệu quả và tiêu thụ điện năng không tải

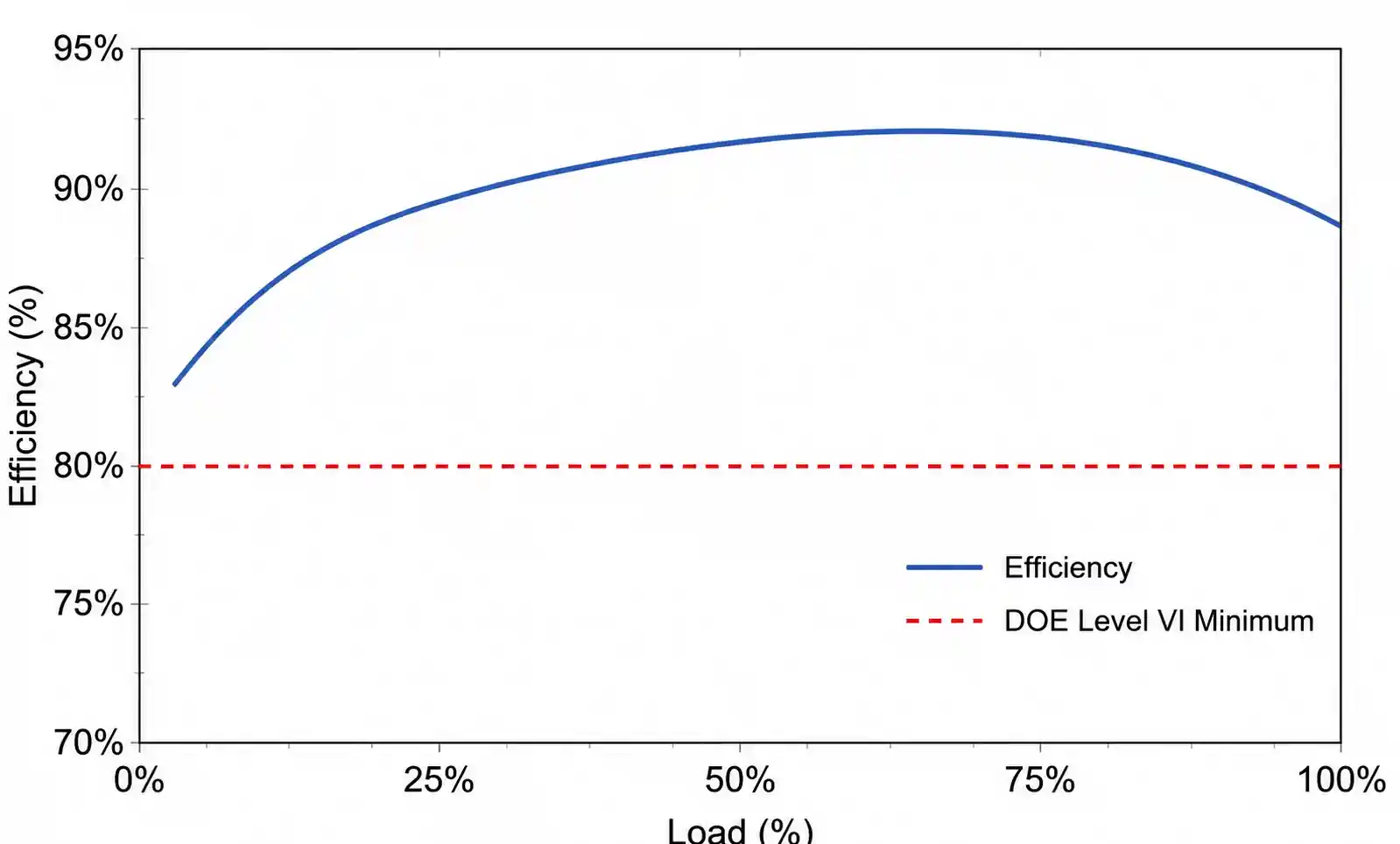

Xếp hạng hiệu quả ảnh hưởng trực tiếp đến chi phí vận hành, yêu cầu quản lý nhiệt và tuân thủ các quy định về năng lượng như DOE Cấp VI, EU CoC Cấp 2 và Energy Star. Bộ điều hợp chuyển mạch hiện đại thường đạt được hiệu suất 85-92% ở tải định mức, với Cấp VI yêu cầu hiệu suất trung bình tối thiểu là 86% đối với bộ điều hợp định mức 1-49W và 88% đối với 49-250W.

Mức tiêu thụ điện năng khi không tải ngày càng được điều chỉnh, với Cấp VI giới hạn công suất dự phòng ở mức 0,1W đối với bộ điều hợp có định mức lên đến 49W và 0,21W cho xếp hạng công suất cao hơn. Xác minh rằng bộ chuyển đổi đã chọn của bạn đáp ứng các yêu cầu về hiệu quả cho tất cả các thị trường mục tiêu, vì việc không tuân thủ có thể ngăn cản việc bán sản phẩm ở các khu vực được quản lý.

Thông số kỹ thuật về gợn sóng và tiếng ồn

Gợn sóng đầu ra (thành phần AC định kỳ chồng lên đầu ra DC) và nhiễu (hiện vật chuyển mạch tần số cao) có thể gây nhiễu mạch tương tự nhạy cảm, giao diện truyền thông và phần RF. Các thông số kỹ thuật điển hình nằm trong khoảng từ đỉnh đến đỉnh 50-150mV đối với bộ điều hợp đa năng, trong khi các ứng dụng chính xác có thể yêu cầu <30mV.

Khi xem lại biểu dữ liệu, hãy lưu ý băng thông và phương pháp đo. Một số nhà sản xuất chỉ định gợn sóng được đo với giới hạn băng thông 20MHz, trong khi những nhà sản xuất khác sử dụng các phép đo băng thông đầy đủ để thu thập các thành phần nhiễu tần số cao. Đối với các ứng dụng nhạy cảm với nhiễu chuyển mạch, yêu cầu biểu đồ máy hiện sóng hiển thị dạng sóng đầu ra thực tế khi tải.

Tính năng bảo vệ

Bộ chuyển đổi AC hiện đại kết hợp nhiều mạch bảo vệ để nâng cao độ tin cậy và an toàn. Các biện pháp bảo vệ thiết yếu bao gồm bảo vệ quá áp (OVP), bảo vệ quá dòng (OCP), bảo vệ quá nhiệt (OTP) và bảo vệ ngắn mạch (SCP). Xác minh rằng ngưỡng bảo vệ phù hợp với giới hạn dung sai của thiết bị.

Đặc biệt chú ý đến hành vi OVP. Một số thiết kế chốt và yêu cầu chu kỳ điện, trong khi những thiết kế khác tự động khôi phục. Bảo vệ chốt ngăn chặn căng thẳng lặp đi lặp lại trên các thành phần hạ nguồn nhưng có thể làm giảm tính khả dụng của hệ thống. Tự động khôi phục phù hợp với các ứng dụng có thể chấp nhận quá tải tạm thời và ưu tiên khởi động lại nhanh.

3. Cách chọn bộ chuyển đổi AC phù hợp cho ứng dụng của bạn

Lựa chọn bộ điều hợp có hệ thống liên quan đến việc phù hợp với các yêu cầu kỹ thuật với các ràng buộc của ứng dụng trong khi vẫn duy trì biên độ an toàn và mục tiêu chi phí đầy đủ.

Bước 1: Xác định các yêu cầu về điện của bạn

Bắt đầu bằng cách ghi lại nhu cầu điện chính xác của thiết bị. Đo hoặc tính toán dòng điện liên tục tối đa, dòng khởi động đỉnh, dải điện áp chấp nhận được và giới hạn gợn sóng cần thiết. Bao gồm lề cho các bổ sung tính năng trong tương lai hoặc các biến thể dung sai thành phần.

Đối với các thiết bị có nhiều chế độ hoạt động, hãy mô tả mức tiêu thụ điện năng trên tất cả các trạng thái bao gồm chế độ khởi động, hoạt động chủ động, chế độ nhàn rỗi và chế độ ngủ. Bộ chuyển đổi phải xử lý tình huống xấu nhất trong khi vẫn duy trì hiệu quả tại các điểm vận hành điển hình.

Bước 2: Xác định các hạn chế vật lý và môi trường

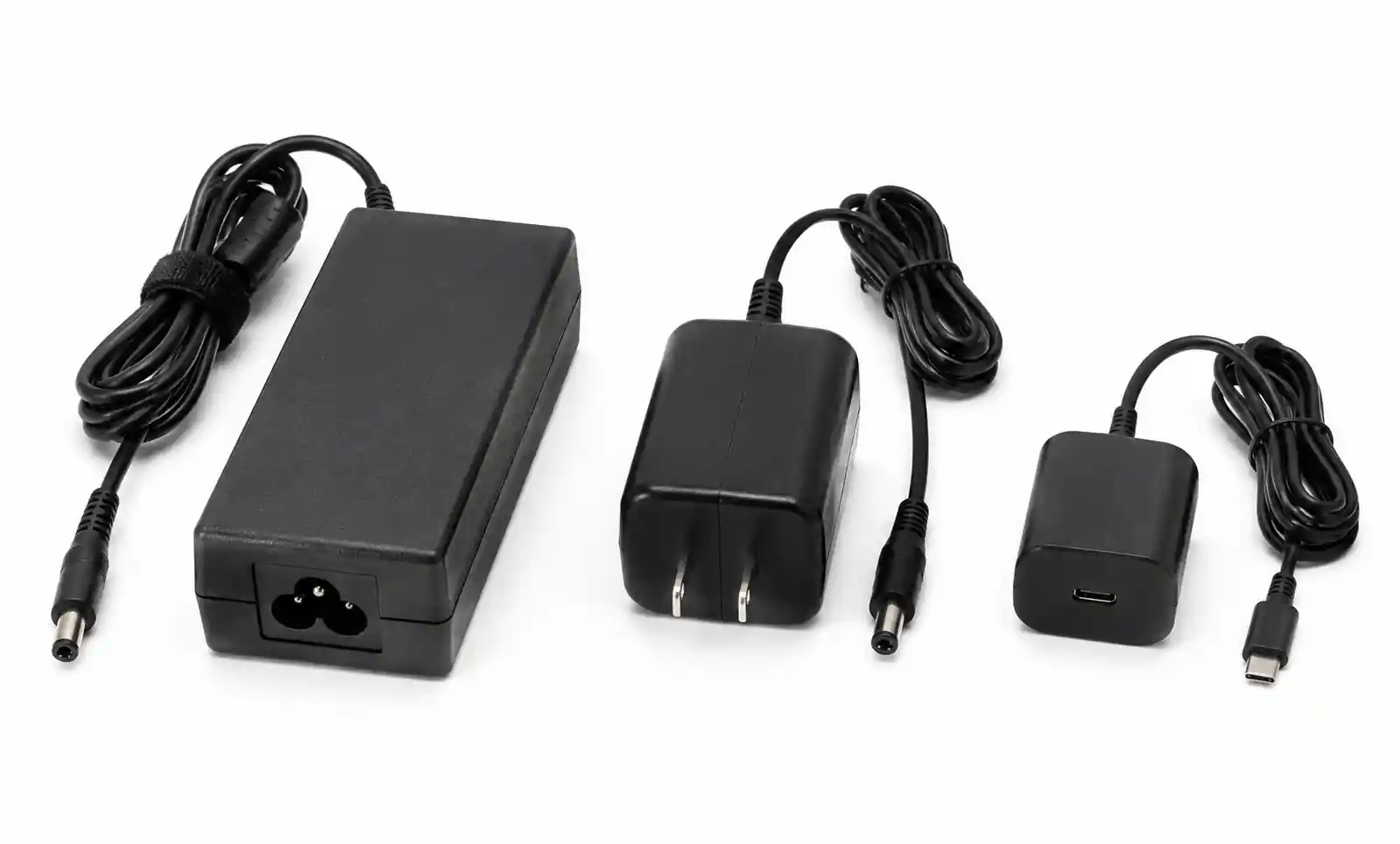

Hệ số hình thức vật lý thường hạn chế việc lựa chọn bộ chuyển đổi. Bộ điều hợp máy tính để bàn cung cấp dung lượng điện cao hơn và hiệu suất nhiệt tốt hơn nhưng yêu cầu nhiều không gian hơn. Thiết kế treo tường giúp tiết kiệm không gian bàn làm việc nhưng phải đối mặt với những hạn chế về nhiệt nghiêm ngặt hơn do giảm luồng không khí và gần các bề mặt nhạy cảm với nhiệt.

Xem xét môi trường hoạt động một cách cẩn thận. Các ứng dụng công nghiệp có thể yêu cầu phạm vi nhiệt độ mở rộng (-40 ° C đến + 85 ° C), trong khi các sản phẩm tiêu dùng thường chỉ định 0 ° C đến + 40 ° C. Việc lắp đặt ngoài trời cần vỏ bọc được xếp hạng IP để chống ẩm và bụi. Các ứng dụng y tế yêu cầu xếp hạng cách ly 2×MOPP (Phương tiện bảo vệ bệnh nhân) và các hạn chế dòng điện rò rỉ bổ sung.

Bước 3: Đánh giá các yêu cầu về đầu nối và cáp

Loại đầu nối đầu ra và chiều dài cáp ảnh hưởng đáng kể đến điện áp giảm và hiệu suất EMI. Cáp dài hơn làm tăng tổn thất điện trở, yêu cầu bù điện áp ở đầu ra bộ chuyển đổi hoặc lựa chọn dây đo nặng hơn. Đối với cáp vượt quá 2 mét, hãy tính toán voltage thả bằng cách sử dụng thước đo dây và dòng điện tối đa để đảm bảo đủ voltage đến thiết bị.

Lựa chọn đầu nối nên xem xét độ bền cơ học, bảo vệ phân cực và lực giữ. Đầu nối thùng vẫn phổ biến nhưng thiếu chốt chắc chắn, trong khi đầu nối khóa cung cấp bảo mật kết nối vượt trội cho các ứng dụng di động hoặc dễ bị rung.

Bước 4: Phù hợp với các yêu cầu chứng nhận với thị trường mục tiêu

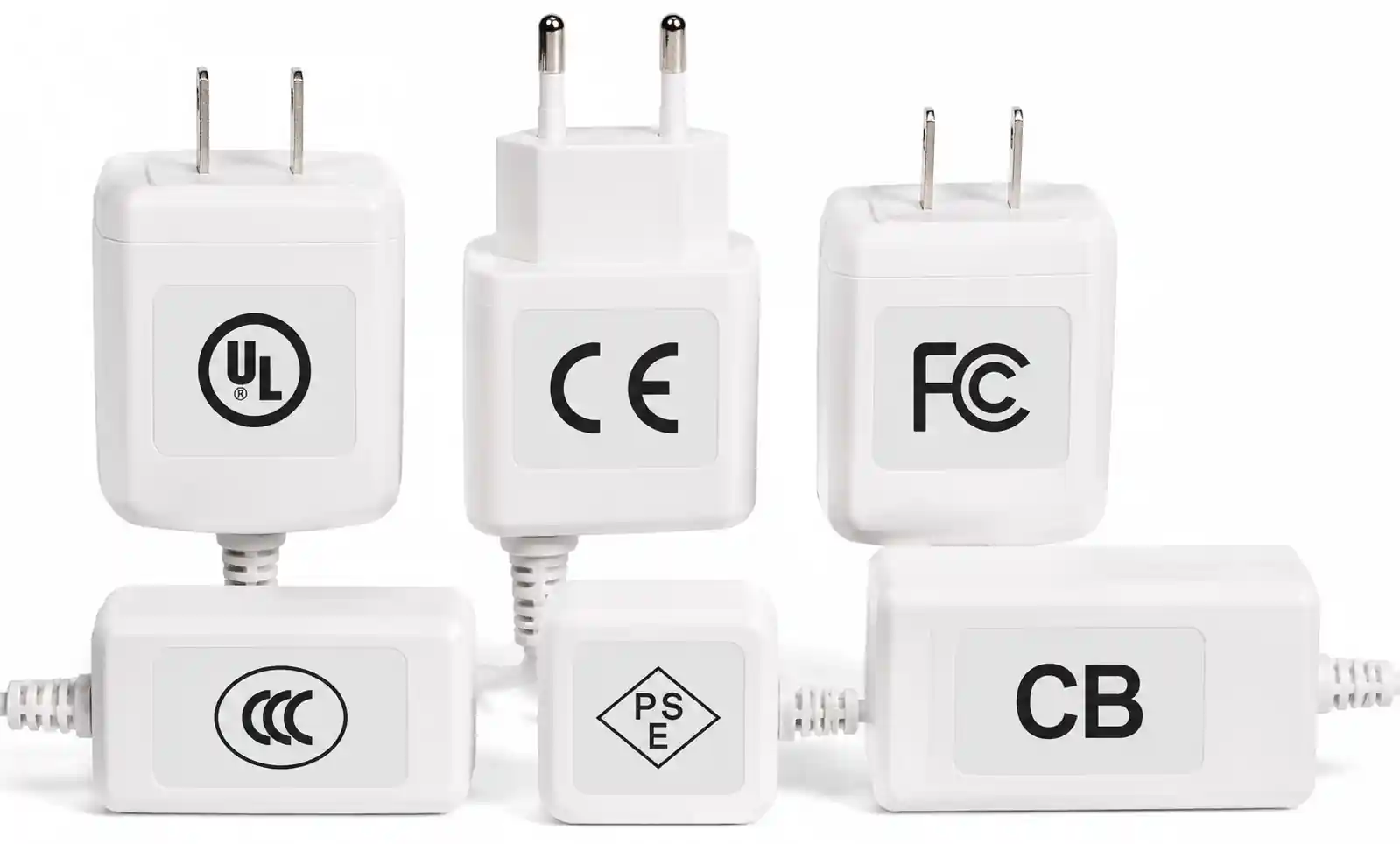

Các thị trường khác nhau yêu cầu các chứng nhận an toàn khác nhau. Các sản phẩm Bắc Mỹ thường yêu cầu niêm yết UL hoặc ETL, thị trường châu Âu yêu cầu đánh dấu CE tuân thủ LVD và EMC và nhiều thị trường châu Á chấp nhận chứng chỉ chương trình CB với độ lệch cụ thể của từng quốc gia. Thiết bị y tế cần tuân thủ IEC 60601-1, trong khi thiết bị công nghệ thông tin tuân theo IEC 60950-1 hoặc IEC 62368-1 mới hơn.

Chứng nhận hiệu quả năng lượng bổ sung thêm một lớp khác. Xác minh rằng bộ điều hợp đáp ứng DOE Cấp VI cho thị trường Hoa Kỳ, EU CoC Cấp 2 cho Châu Âu và bất kỳ yêu cầu bổ sung nào của khu vực. Một số tiện ích và chương trình mua sắm của chính phủ yêu cầu chứng nhận Energy Star, áp đặt các ngưỡng hiệu quả nghiêm ngặt hơn so với các quy định cơ bản.

4. So sánh hiệu suất theo loại ứng dụng

Các ứng dụng khác nhau ưu tiên các đặc điểm bộ chuyển đổi khác nhau. So sánh này giúp xác định thông số kỹ thuật nào quan trọng nhất đối với trường hợp sử dụng cụ thể của bạn.

Loại ứng dụng	Các thông số ưu tiên chính	Phạm vi công suất điển hình	Chứng nhận quan trọng	Những thách thức chung
Điện tử tiêu dùng	Chi phí, quy mô, hiệu quả	5W - 65W	DOE Cấp VI, CE, CB	Áp lực giá, ma trận chứng nhận toàn cầu
Tự động hóa công nghiệp	Độ tin cậy, nhiệt độ rộng, EMI	30W - 150W	UL, CE, IEC 61000-6-2	Môi trường khắc nghiệt, chống nhiễu điện
Thiết bị y tế	Đánh giá cách ly, dòng rò rỉ, MTBF	10W - 150W	Tiêu chuẩn IEC 60601-1, 2×MOPP	An toàn cho bệnh nhân, yêu cầu tài liệu nghiêm ngặt
IoT và sạc pin	Hiệu quả, công suất dự phòng, hệ số hình thức	5W - 30W	DOE Cấp VI, CE, Energy Star	Giảm thiểu tổn thất ở chế độ chờ, hỗ trợ sạc nhanh
Đèn LED chiếu sáng	Dòng điện không đổi, làm mờ, tuổi thọ	20W - 100W	Xếp hạng UL Class 2, CE, IP	Hoạt động không nhấp nháy, độ bền ngoài trời
Thiết bị viễn thông	Thời gian giữ, dự phòng, tùy chọn -48VDC	50W - 400W	TUV, UL, NEBS Cấp độ 3	Đầu vào mất điện, hoạt động song song

Bảng trên minh họa rằng không có thiết kế bộ chuyển đổi duy nhất nào phục vụ tối ưu tất cả các ứng dụng. Điện tử tiêu dùng ưu tiên chi phí và kích thước nhỏ gọn, chấp nhận các thông số kỹ thuật có độ tin cậy vừa phải. Các ứng dụng công nghiệp yêu cầu phạm vi nhiệt độ mở rộng và hiệu suất EMI mạnh mẽ, biện minh cho chi phí linh kiện cao hơn. Các thiết bị y tế yêu cầu tài liệu đầy đủ và nhiều tính năng an toàn dự phòng, làm tăng đáng kể chi phí phát triển và chứng nhận.

Khi đánh giá bộ điều hợp cho các ứng dụng tiêu dùng nhạy cảm với chi phí, hãy tập trung vào việc đáp ứng các yêu cầu quy định tối thiểu đồng thời tối ưu hóa khối lượng sản xuất. Các ứng dụng công nghiệp và y tế được hưởng lợi từ việc lựa chọn bộ điều hợp có độ tin cậy tại hiện trường đã được chứng minh và hỗ trợ kỹ thuật toàn diện, ngay cả ở mức giá cao.

Đánh đổi hiệu suất so với chi phí

Bộ điều hợp hiệu suất cao hơn sử dụng cấu trúc liên kết tiên tiến (cộng hưởng LLC, flyback kẹp chủ động) và các thành phần cao cấp (chất bán dẫn SiC hoặc GaN, tụ điện ESR thấp) giúp tăng chi phí sản xuất lên 15-40% so với các thiết kế thông thường. Khoản đầu tư này được đền đáp thông qua việc giảm chi phí vận hành, yêu cầu thiết kế nhiệt nhỏ hơn và tuân thủ quy định dễ dàng hơn.

Tương tự, các bộ điều hợp có điều chỉnh điện áp chặt chẽ hơn và độ gợn sóng thấp hơn yêu cầu kiểm soát phản hồi phức tạp hơn và lọc đầu ra tốt hơn, tăng chi phí nhưng cải thiện khả năng tương thích với các tải nhạy cảm. Khi ứng dụng của bạn bao gồm mạch tương tự chính xác, giao diện truyền thông hoặc phần RF, chi phí bộ điều hợp gia tăng thường không đáng kể so với chi phí giảm thiểu EMI cấp hệ thống.

5. Cân nhắc thiết kế và những cạm bẫy phổ biến

Học hỏi từ kinh nghiệm thực địa giúp tránh các lỗi thông số kỹ thuật dẫn đến thiết kế lại hoặc thu hồi sản phẩm tốn kém.

Sai lầm quản lý nhiệt

Đánh giá thấp các yêu cầu về nhiệt thể hiện một trong những lỗi lựa chọn bộ chuyển đổi phổ biến nhất. Bộ điều hợp tạo ra nhiệt tỷ lệ thuận với tổn thất điện năng (công suất đầu vào trừ đi công suất đầu ra) và nhiệt này phải tản ra môi trường xung quanh mà không vượt quá nhiệt độ thành phần tối đa. Bộ điều hợp treo tường phải đối mặt với các điều kiện nhiệt đặc biệt khó khăn khi được lắp đặt trên tường cách nhiệt hoặc trong các ổ cắm âm tường với luồng không khí bị hạn chế.

Luôn xác minh nhiệt độ môi trường định mức của bộ chuyển đổi và các đường cong giảm tốc. Bộ chuyển đổi được đánh giá cho 100W ở 25 ° C có thể chỉ cung cấp 70W ở nhiệt độ môi trường 40 ° C. Khi sản phẩm của bạn chỉ định hoạt động ở nhiệt độ môi trường cao, hãy chọn bộ chuyển đổi có biên độ giảm áp thích hợp hoặc xem xét làm mát bằng không khí cưỡng bức.

Đầu vào Voltage Giám sát phạm vi

Nhiều kỹ sư chỉ định bộ điều hợp cho thị trường quê nhà của họ mà không xem xét các yêu cầu triển khai toàn cầu. Các sản phẩm Bắc Mỹ thường hoạt động từ 120VAC ±10%, trong khi thị trường châu Âu sử dụng 230VAC ±10%. Bộ điều hợp đầu vào đa năng (90-264VAC) phù hợp với việc sử dụng trên toàn thế giới nhưng chi phí cao hơn vừa phải và thể hiện hiệu suất thấp hơn một chút ở điện áp đầu vào thấp.

Dải điện áp đầu vào rộng cũng ảnh hưởng đến dòng khởi động và thời gian giữ. Ở điện áp đầu vào thấptage, bộ chuyển đổi tạo ra dòng điện đầu vào cao hơn, có khả năng làm vấp các bộ ngắt mạch nhạy cảm. Ở điện áp đầu vào cao, đỉnh dòng khởi động có thể đạt 50-100A trong vài mili giây, yêu cầu lọc đầu vào mạnh mẽ và khả năng tương thích với bộ ngắt mạch.

Tính toán thả điện áp cáp

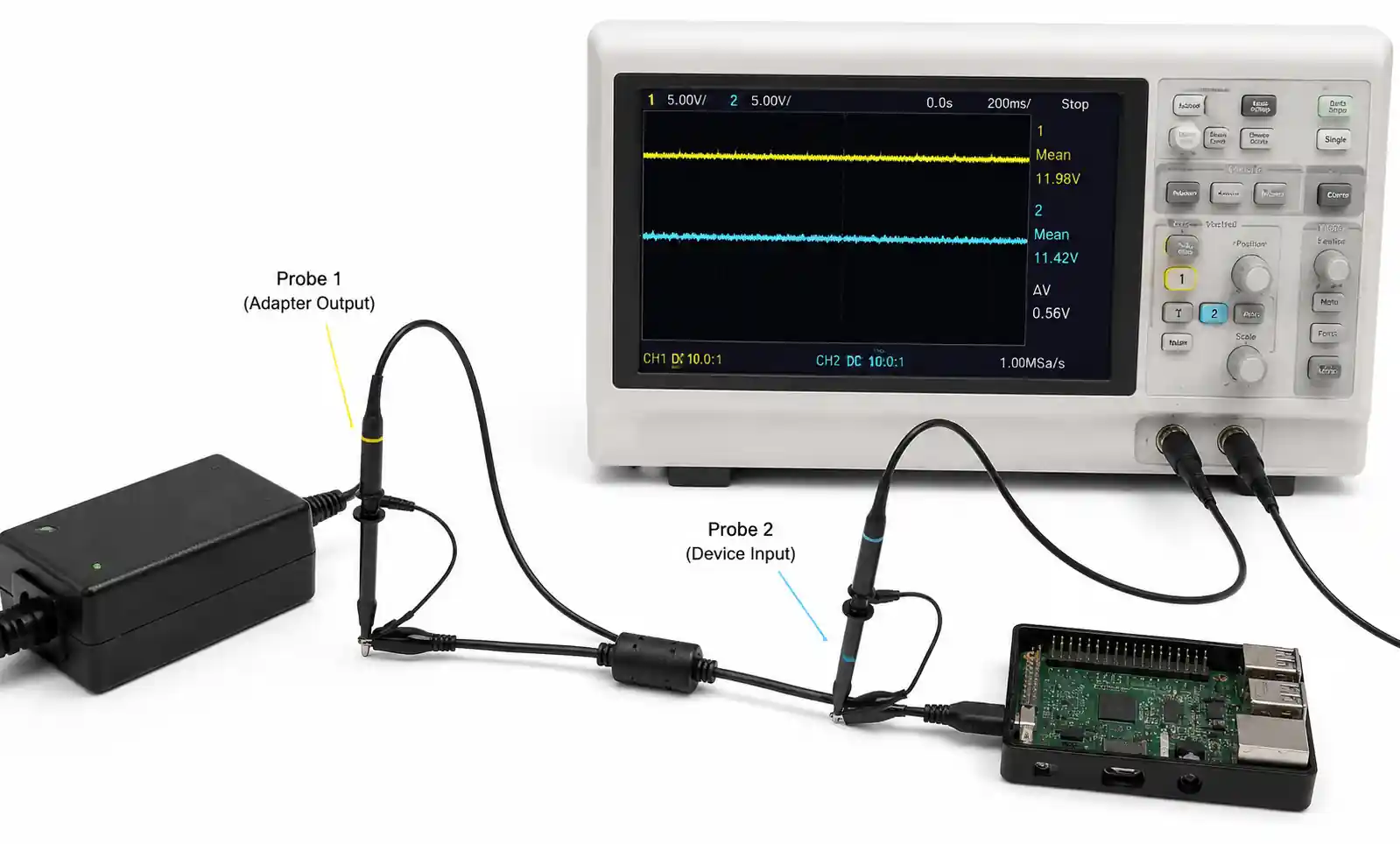

Một vấn đề thường bị bỏ qua liên quan đến sụt áp trong cáp đầu ra DC, đặc biệt là đối với các ứng dụng dòng điện cao hơn. Ví dụ: bộ chuyển đổi 3A với 2 mét dây 24AWG bị rơi khoảng 0.5V khi đầy tải (dây 24AWG có điện trở ~ 84mΩ / mét, do đó, tổng cộng 4 mét cho năng suất khứ hồi ~ 336mΩ, cho V = IR = 3A × 0.336Ω ≈ 1V thả).

Vol nàytage giảm làm giảm voltage được cung cấp cho thiết bị của bạn dưới vol đầu ra được chỉ định của bộ chuyển đổitage. Bù đắp bằng cách chỉ định điện áp đầu ra của bộ chuyển đổi cao hơn một chút, sử dụng dây đo nặng hơn hoặc giới hạn chiều dài cáp. Đối với các ứng dụng chính xác, hãy cân nhắc sử dụng các kết nối cảm biến Kelvin để giám sát điện áp ở tải thay vì ở đầu ra bộ chuyển đổi.

Bỏ qua các yêu cầu phản hồi thoáng qua

Bộ điều hợp yêu cầu thời gian hữu hạn để phản ứng với những thay đổi tải đột ngột. Khi thiết bị của bạn hiển thị các bước dòng điện nhanh (ví dụ: bộ vi xử lý chuyển sang chế độ liên tục, khởi động động cơ, xung truyền RF), điện áp đầu ra của bộ điều hợp tạm thời giảm hoặc vượt quá mức trước khi quy định phục hồi. Thời gian khôi phục điển hình dao động từ 100μs đến vài mili giây tùy thuộc vào thiết kế bộ chuyển đổi.

Nếu điện áp của thiết bị của bạntage dung sai vượt quá những gì phản hồi thoáng qua của bộ điều hợp cung cấp, bạn phải thêm điện dung đầu ra cục bộ gần tải. Tính điện dung yêu cầu bằng cách sử dụng ΔV = I×Δt / C, trong đó I là bước hiện tại, Δt là thời gian phản hồi của bộ điều hợp và ΔV là độ lệch điện áp cho phép của bạn.

Độ bền cơ học của đầu nối

Các sản phẩm tiêu dùng có đầu nối được lắp / tháo thường xuyên phải đối mặt với các hỏng hóc liên quan đến mài mòn sau hàng nghìn chu kỳ giao phối. Đầu nối thùng tiêu chuẩn có tỷ lệ cho 5.000-10.000 chu kỳ chèn, trong khi đầu nối USB chỉ định 10.000 chu kỳ cho Type-A và 10.000 chu kỳ cho Type-C. Khi ứng dụng của bạn liên quan đến các thay đổi kết nối thường xuyên, hãy xác minh rằng cả đầu nối bộ điều hợp và đầu nối thiết bị giao phối đều đáp ứng vòng đời cần thiết.

Ngoài ra, lực giữ đầu nối rất quan trọng đối với các cài đặt di động hoặc dễ bị rung. Các đầu nối lỏng lẻo gây mất điện gián đoạn, voltage dao động và phóng điện hồ quang làm hỏng cả đầu nối và thiết bị. Chỉ định các đầu nối có cơ chế chốt tích cực cho các ứng dụng tiếp xúc với chuyển động hoặc rung động.

6. Chứng nhận an toàn và yêu cầu tuân thủ

Điều hướng bối cảnh chứng nhận toàn cầu đòi hỏi phải hiểu cả các yêu cầu an toàn bắt buộc và các chương trình tiết kiệm năng lượng tự nguyện.

Tiêu chuẩn an toàn chính

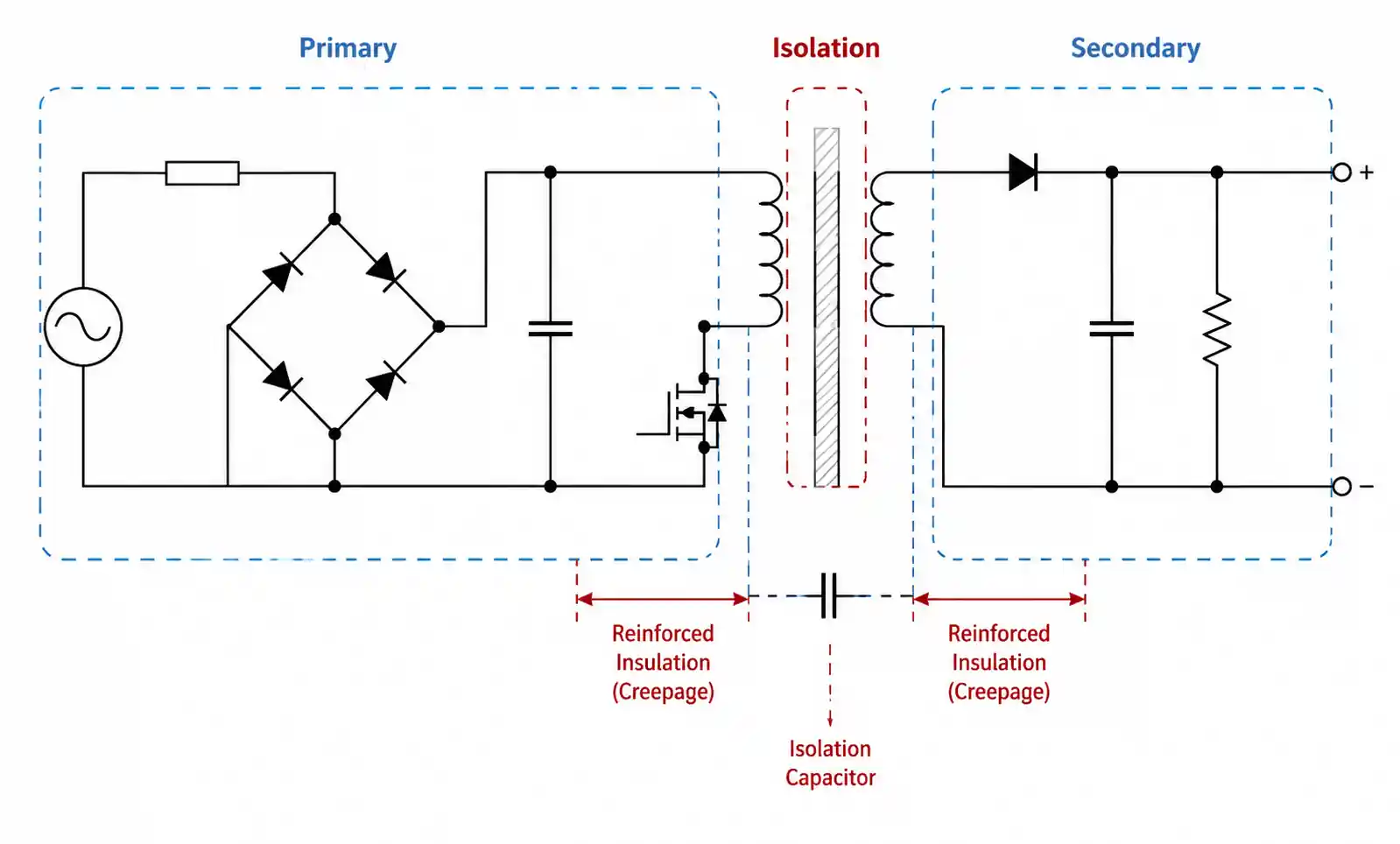

Chứng nhận an toàn xác minh rằng bộ chuyển đổi đáp ứng các yêu cầu an toàn điện tối thiểu bao gồm phối hợp cách điện, tính liên tục của đất bảo vệ, giới hạn nhiệt độ và hành vi của tình trạng lỗi. Tiêu chuẩn liên quan phụ thuộc vào ứng dụng sử dụng cuối cùng của bộ điều hợp và thị trường mục tiêu.

Đối với bộ điều hợp đa năng được sử dụng với thiết bị công nghệ thông tin, IEC 62368-1 đã thay thế tiêu chuẩn IEC 60950-1 cũ hơn. Tiêu chuẩn kỹ thuật an toàn dựa trên mối nguy hiểm này áp dụng cho cả nguồn điện và sản phẩm cuối, tạo ra một khuôn khổ an toàn nhất quán trong hệ sinh thái sản phẩm. Bộ điều hợp thiết bị y tế phải tuân thủ IEC 60601-1 và chứng minh các mức cách ly thích hợp (2×MOPP đối với các ứng dụng được kết nối với bệnh nhân), dòng điện rò rỉ được kiểm soát (<100μA đối với thiết bị Loại BF) và tài liệu quản lý rủi ro toàn diện.

Cân nhắc tuân thủ EMC

Chứng nhận tương thích điện từ đảm bảo rằng bộ chuyển đổi không phát ra nhiễu điện từ quá mức cũng như không dễ bị nhiễu từ bên ngoài. Phát xạ dẫn điện (150kHz đến 30MHz) và phát xạ bức xạ (30MHz đến 1GHz) phải nằm trong giới hạn quy định của FCC Phần 15 Loại B (Bắc Mỹ), CISPR 32 Loại B (quốc tế) hoặc các tiêu chuẩn khu vực tương đương.

Bộ nguồn chuyển mạch vốn tạo ra EMI do chuyển đổi điện áp và dòng điện nhanh. Thiết kế bộ lọc phù hợp, bố cục PCB và che chắn xác định xem bộ điều hợp có đáp ứng các yêu cầu của EMC hay không. Khi tích hợp bộ điều hợp vào sản phẩm của bạn, hãy nhớ rằng thử nghiệm EMC cấp hệ thống có thể cho thấy các vấn đề không xuất hiện trong quá trình thử nghiệm độc lập của bộ điều hợp, đặc biệt là đối với khớp nối phát xạ dẫn điện qua cáp đầu ra DC.

Nhiệm vụ Hiệu quả Năng lượng

Nhiều quy định về hiệu quả năng lượng chồng chéo ảnh hưởng đến việc lựa chọn bộ chuyển đổi. Tiêu chuẩn Cấp VI của Bộ Năng lượng Hoa Kỳ (DOE), có hiệu lực từ năm 2016, đặt ra các yêu cầu về hiệu suất trung bình tối thiểu và giới hạn tiêu thụ điện năng không tải tối đa. Các yêu cầu về thiết kế sinh thái của Liên minh Châu Âu (trước đây là Quy tắc Ứng xử) áp đặt các hạn chế tương tự với sự khác biệt nhỏ về số lượng.

Tiêu đề 20 của CEC (Ủy ban Năng lượng California) của California thiết lập các yêu cầu cấp tiểu bang đôi khi vượt quá tiêu chuẩn DOE liên bang. Khi bán hàng tại California, hãy xác minh việc tuân thủ cả yêu cầu của DOE và CEC. Chứng nhận Energy Star, mặc dù tự nguyện, mang lại lợi thế tiếp thị và đủ điều kiện cho các sản phẩm được mua sắm ưu đãi bởi các cơ quan chính phủ và các doanh nghiệp có ý thức về môi trường.

7. Câu hỏi thường gặp

Sự khác biệt giữa bộ điều hợp chuyển mạch và bộ điều hợp tuyến tính là gì?

Bộ điều hợp chuyển mạch sử dụng chuyển mạch tần số cao (thường là 50-150kHz) để chuyển đổi AC sang DC, đạt được hiệu suất 80-92% trong các yếu tố hình thức nhỏ gọn. Bộ điều hợp tuyến tính sử dụng máy biến áp và bộ điều chỉnh tuyến tính, cung cấp thiết kế đơn giản hơn với EMI thấp hơn nhưng hiệu suất thấp hơn nhiều (40-60%) và kích thước lớn hơn. Các ứng dụng hiện đại hầu như chỉ sử dụng bộ điều hợp chuyển mạch ngoại trừ các ứng dụng tương tự cực kỳ nhạy cảm với tiếng ồn, trong đó chất lượng đầu ra vượt trội của bộ điều hợp tuyến tính biện minh cho hình phạt hiệu quả.

Làm cách nào để tính định mức công suất bộ chuyển đổi cần thiết cho thiết bị của tôi?

Đo dòng điện tối đa của thiết bị của bạn ở điện áp danh địnhtage, sau đó nhân với voltage để có được nguồn điện (P = V ×I). Thêm 20-30% ký quỹ để tính đến dung sai linh kiện, lão hóa và tổn thất hiệu quả. Ví dụ: một thiết bị vẽ 2.5A ở 12V yêu cầu ít nhất 30W danh nghĩa, gợi ý thông số kỹ thuật của bộ chuyển đổi 36-40W. Đồng thời xác minh rằng dòng điện cực đại trong quá trình khởi động hoặc các sự kiện thoáng qua không vượt quá ngưỡng bảo vệ quá dòng của bộ điều hợp.

Tôi có thể sử dụng bộ chuyển đổi định mức dòng điện cao hơn quy định không?

Có, sử dụng bộ chuyển đổi có công suất dòng điện cao hơn yêu cầu là an toàn và thường có lợi. Thiết bị chỉ lấy dòng điện cần thiết, bất kể định mức tối đa của bộ chuyển đổi. Bộ điều hợp được đánh giá cao hơn có thể cung cấp vol tốt hơntage điều chỉnh dưới tải và chạy mát hơn do giảm percentage tải. Tuy nhiên, hãy đảm bảo đánh giá điện áp khớp chính xác, vì ngay cả vol nhỏtage không phù hợp cũng có thể làm hỏng các thiết bị điện tử nhạy cảm.

Tôi nên chỉ định dung sai điện áp nào cho đầu vào thiết bị của mình?

Hầu hết các thiết bị điện tử chịu được sự thay đổi điện áp từ ±5% đến ±10% so với danh nghĩa. Bao gồm biên độ an toàn bằng cách thiết kế mạch đầu vào của thiết bị để chấp nhận phạm vi rộng hơn quy định được chỉ định của bộ điều hợp. Một thực hành tốt là thiết kế cho dung sai ±15%, cho phép lỗi điều chỉnh bộ chuyển đổi, giảm điện áp cáp và lão hóa linh kiện. Các hệ thống kỹ thuật số điện áp thấp quan trọng có thể yêu cầu bộ điều chỉnh điểm tải để duy trì khả năng chịu đựng điện áp chặt chẽ mặc dù bộ chuyển đổi thay đổi.

Làm cách nào để xác minh các tuyên bố về hiệu quả của bộ điều hợp?

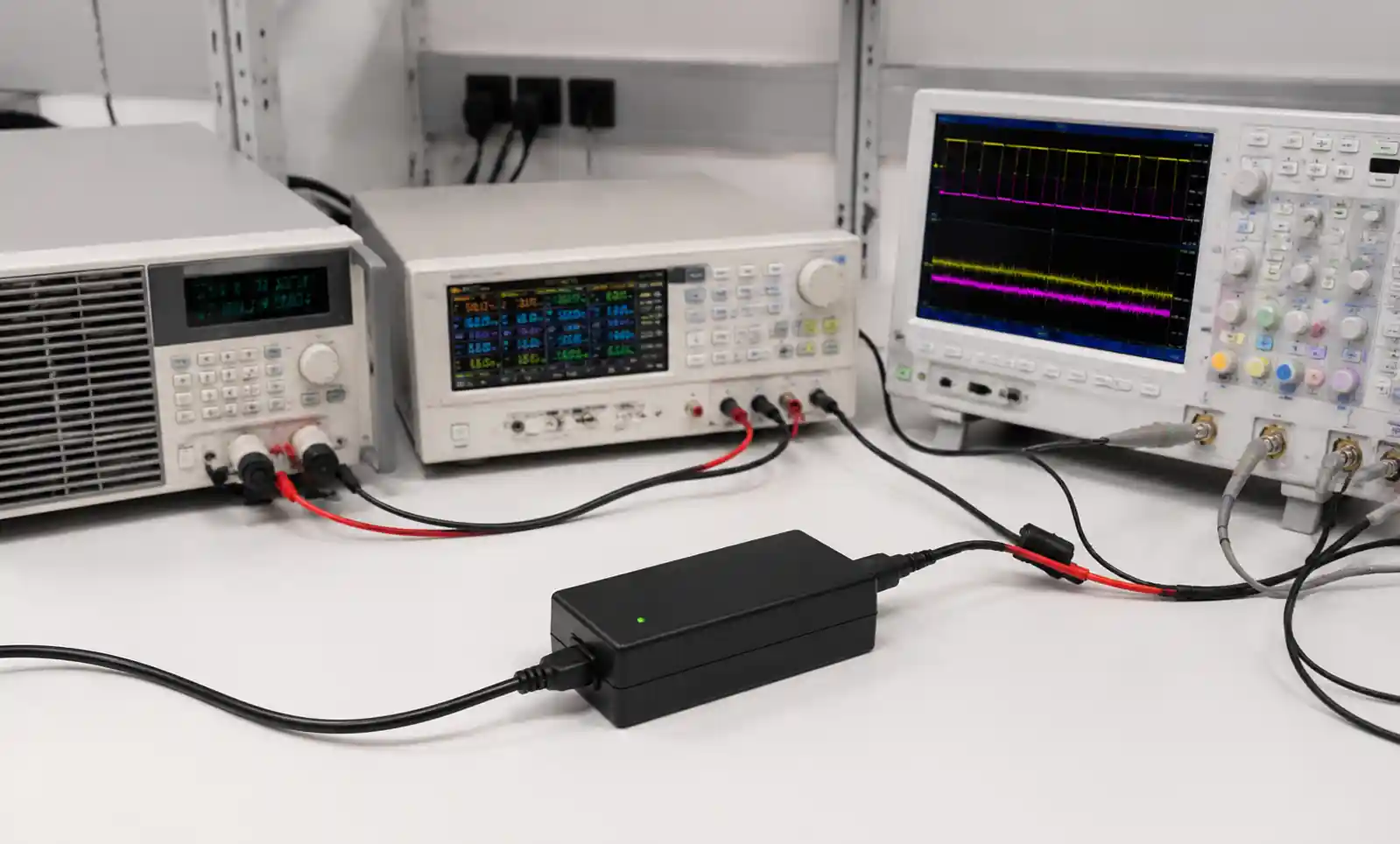

Yêu cầu báo cáo thử nghiệm hiển thị các phép đo hiệu quả ở tải 25%, 50%, 75% và 100%, theo yêu cầu của phương pháp DOE Cấp VI. Các nhà sản xuất có uy tín cung cấp dữ liệu thử nghiệm chi tiết bao gồm điện áp đầu vào/đầu ra, dòng điện, công suất và hiệu suất tính toán tại mỗi điểm tải. Hãy thận trọng với các bảng dữ liệu chỉ liệt kê hiệu suất cao nhất mà không có điều kiện tải, vì thông số kỹ thuật này vô nghĩa để so sánh hiệu suất trong thế giới thực.

Những chứng nhận nào là bắt buộc đối với thị trường mục tiêu của tôi?

Bắc Mỹ thường yêu cầu chứng nhận an toàn UL, ETL hoặc CSA cộng với tuân thủ FCC Phần 15 EMC. Châu Âu yêu cầu đánh dấu CE bao gồm LVD (Low Voltage Chỉ thị) và tuân thủ Chỉ thị EMC. Hầu hết các thị trường châu Á chấp nhận chứng chỉ chương trình CB với độ lệch cụ thể của từng quốc gia. Các thiết bị y tế cũng yêu cầu tuân thủ IEC 60601-1. Các quy định về hiệu quả năng lượng (DOE Cấp VI, EU CoC) là bắt buộc ở các khu vực pháp lý tương ứng. Luôn xác minh các yêu cầu hiện tại cho các thị trường mục tiêu cụ thể của bạn, vì các quy định phát triển thường xuyên.

Làm cách nào để xử lý lỗi bộ điều hợp tại hiện trường?

Thiết kế sản phẩm của bạn với mạch bảo vệ đầu vào bao gồm điện áp thoáng quatage triệt tiêu, bảo vệ phân cực ngược và giới hạn quá dòng. Điều này ngăn lỗi bộ điều hợp lan sang thiết bị của bạn. Chỉ định bộ điều hợp có xếp hạng MTBF (Thời gian trung bình giữa các lần lỗi) đã được chứng minh vượt quá tuổi thọ dự kiến của sản phẩm ít nhất 2-3×. Đối với các ứng dụng quan trọng, hãy xem xét đầu vào nguồn dự phòng hoặc pin dự phòng bên trong. Duy trì một nguồn thay thế đủ điều kiện để giảm thiểu sự gián đoạn chuỗi cung ứng.

Sự khác biệt giữa bộ điều hợp Loại I và Loại II là gì?

Bộ điều hợp loại I sử dụng đất bảo vệ (phích cắm ba chấu) làm cơ chế an toàn chính chống lại sự cố cách điện. Bộ điều hợp loại II sử dụng cách điện kép hoặc được gia cố (phích cắm hai chấu) mà không yêu cầu kết nối đất bảo vệ. Thiết kế loại II thống trị các thiết bị điện tử tiêu dùng di động do khả năng tương thích với ổ cắm phổ biến và giảm chi phí cáp. Thiết bị công nghiệp thường chỉ định Loại I để tăng cường bảo vệ và nối đất EMI tốt hơn.

8. Kết luận và các bước tiếp theo được đề xuất

Chọn bộ đổi nguồn AC luôn là một hành động cân bằng — điện áp, dòng điện, kích thước, chứng nhận và chi phí đều tranh giành sự chú ý. Nhưng mẹo thực sự là ưu tiên dựa trên ứng dụng thực tế của bạn, không phải một số danh sách kiểm tra chung chung.

Đối với thiết bị tiêu dùng hướng đến thị trường toàn cầu, hãy tập trung vào đầu vào phổ quát và DOE Cấp VI / EU CoC để giữ cho SKU tinh gọn. Kiểu dáng công nghiệp? Đặt nhiệt độ mở rộng, EMI vững chắc và độ tin cậy đã được chứng minh tại hiện trường trước khi tiết kiệm vài xu. Các hệ thống y tế cần sự tham gia sớm của nhà cung cấp — cách ly, rò rỉ và tài liệu là không thể thương lượng. Trước khi bạn cam kết, hãy lấy mẫu và kiểm tra chúng một cách nghiêm túc: nhiệt độ khắc nghiệt, dây chuyền rủ xuống, quá độ tải. Và đảm bảo rằng các phòng thí nghiệm chứng nhận của bạn hài lòng.

Cần giúp đỡ? Truy cập FAE của nhà phân phối hoặc các công cụ trực tuyến của nhà sản xuất bộ chuyển đổi — họ có hướng dẫn lựa chọn thực sự tiết kiệm thời gian.
