Hướng dẫn đầy đủ về công tắc nhiệt độ: Mạch đấu dây, lắp đặt và bảo vệ
Công tắc nhiệt độ đóng một vai trò quan trọng trong việc bảo vệ thiết bị khỏi hư hỏng do nhiệt trong các ứng dụng ô tô, công nghiệp và HVAC. Hướng dẫn này cung cấp cho các kỹ sư và người quản lý mua sắm những hiểu biết thực tế về lựa chọn công tắc nhiệt độ, cấu hình hệ thống dây điện, các phương pháp hay nhất về lắp đặt và thiết kế mạch bảo vệ. Cho dù bạn đang thiết kế hệ thống làm mát động cơ hay chỉ định bảo vệ nhiệt cho máy móc công nghiệp, hiểu những nguyên tắc cơ bản này sẽ giúp bạn tránh những cạm bẫy phổ biến và đảm bảo hoạt động đáng tin cậy.
Mục lục
- [Công tắc nhiệt độ là gì và nó hoạt động như thế nào] (# 1-công tắc nhiệt độ là gì và nó hoạt động như thế nào)
- [Giải thích các thông số kỹ thuật chính] (# 2-key-technical-parameters-explained)
- [Các loại công tắc nhiệt độ và tiêu chí lựa chọn] (# 3-loại công tắc nhiệt độ và tiêu chí lựa chọn)
- [Cấu hình dây và thiết kế mạch] (# 4-cấu hình dây và thiết kế mạch)
- [Các phương pháp hay nhất về cài đặt và các lỗi thường gặp] (# 5-cài đặt-phương pháp hay nhất và lỗi phổ biến)
- [Cân nhắc thiết kế mạch bảo vệ] (# 6-cân nhắc thiết kế mạch bảo vệ)
- [Câu hỏi thường gặp] (# 7-câu hỏi thường gặp)
- [Kết luận và các bước tiếp theo] (# 8-kết luận và các bước tiếp theo)
1. Công tắc nhiệt độ là gì và nó hoạt động như thế nào
Công tắc nhiệt độ là một thiết bị cơ điện hoặc trạng thái rắn tự động mở hoặc đóng các tiếp điểm điện khi nhiệt độ được giám sát đạt đến điểm đặt định trước. Không giống như cảm biến nhiệt độ cung cấp các kết quả đọc tương tự hoặc kỹ thuật số liên tục, công tắc nhiệt độ cung cấp tín hiệu điều khiển bật/tắt rời rạc, khiến chúng trở nên lý tưởng cho các mạch bảo vệ, hệ thống báo động và các vòng điều khiển đơn giản.

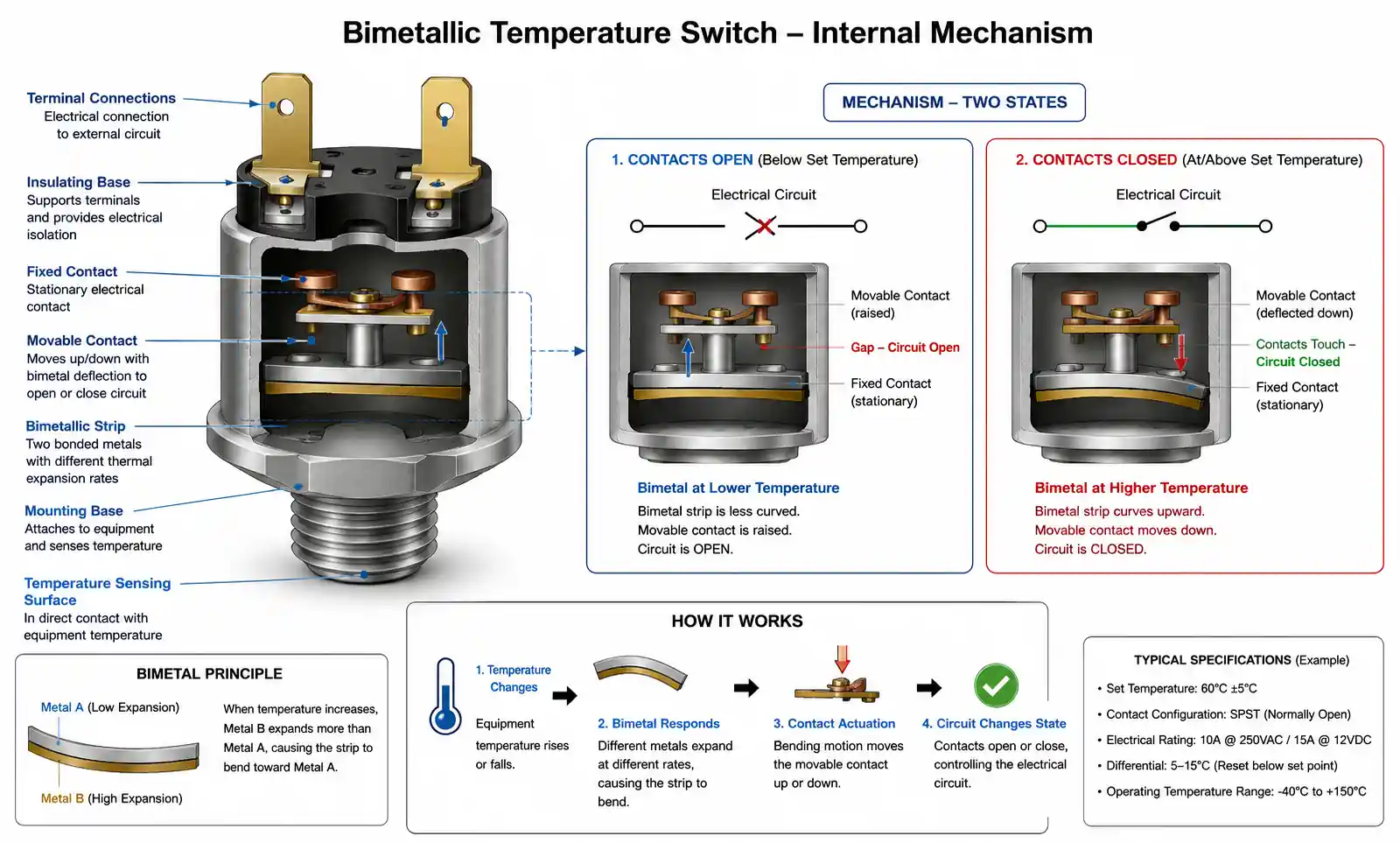

Nguyên lý hoạt động khác nhau tùy theo công nghệ. Công tắc lưỡng kim sử dụng hai kim loại ngoại quan có hệ số giãn nở nhiệt khác nhau. Khi nhiệt độ tăng, sự giãn nở vi sai làm cho dải lưỡng kim uốn cong, kích hoạt cơ học các tiếp điểm điện. Công tắc mao dẫn hoặc khí chứa đầy dựa vào sự giãn nở nhiệt của khí hoặc chất lỏng kín để di chuyển màng ngăn hoặc ống thổi, kích hoạt đóng tiếp điểm. Công tắc nhiệt độ trạng thái rắn sử dụng cảm biến bán dẫn và mạch so sánh để cung cấp đầu ra mức logic mà không cần tiếp xúc cơ học.
Công tắc nhiệt độ được chỉ định theo nhiệt độ điểm đặt, cấu hình tiếp điểm (thường mở hoặc thường đóng), công suất chuyển mạch, loại đặt lại (tự động hoặc thủ công) và thời gian phản hồi. Trong hệ thống làm mát ô tô, một công tắc nhiệt độ được gắn trong đường dẫn nước làm mát sẽ kích hoạt quạt tản nhiệt khi nhiệt độ nước làm mát vượt quá điểm đặt, thường là 92-95°C. Trong các ứng dụng công nghiệp, công tắc nhiệt độ cung cấp khả năng bảo vệ quá nhiệt cho động cơ, máy bơm, vòng bi và hệ thống thủy lực.
Ưu điểm chính so với giám sát liên tục là sự đơn giản. Công tắc nhiệt độ không yêu cầu ADC, vi điều khiển hoặc phần mềm phức tạp — chỉ cần cấu hình nguồn, tải và điểm đặt. Điều này làm cho nó tiết kiệm chi phí cho các ứng dụng có đủ bảo vệ nhiệt rời rạc.
2. Giải thích các thông số kỹ thuật chính
Hiểu các thông số của bảng dữ liệu là điều cần thiết để lựa chọn công tắc nhiệt độ thích hợp. Các thông số kỹ thuật sau đây ảnh hưởng trực tiếp đến độ tin cậy của thiết kế và cần được xác minh dựa trên các yêu cầu ứng dụng của bạn.
Nhiệt độ điểm đặt : Nhiệt độ mà công tắc thay đổi trạng thái. Được chỉ định dưới dạng giá trị danh nghĩa với dung sai, thường là ±2°C đến ±5°C đối với loại lưỡng kim, ±1°C trở lên đối với loại trạng thái rắn. Trong các ứng dụng chính xác, hãy xác minh hiệu chuẩn điểm đặt thực tế thay vì chỉ dựa vào xếp hạng danh nghĩa.
Chênh lệch (Deadband) : Chênh lệch nhiệt độ giữa các điểm bật và tắt. Một công tắc có điểm đặt 90 ° C và chênh lệch 5 ° C sẽ đóng các tiếp điểm ở 90 ° C và mở lại ở 85 ° C trong quá trình làm mát. Dải chết lớn hơn ngăn chặn chu kỳ nhanh nhưng làm giảm độ chính xác của điều khiển. Bảo vệ động cơ công nghiệp thường sử dụng dải chết 10-15 ° C để tránh các chuyến đi phiền toái trong quá trình thay đổi tải bình thường.
Đánh giá liên hệ : Dòng điện và điện áp tối đa mà các tiếp điểm công tắc có thể xử lý một cách đáng tin cậy. Được chỉ định riêng cho điện trở, cảm ứng và tải đèn. Tải cảm ứng (động cơ, điện từ, rơ le) có định mức thấp hơn nhiều do dòng khởi động cao và hồ quang tiếp xúc. Luôn giảm 50% đối với tải cảm ứng hoặc sử dụng mạng bảo vệ tiếp xúc.
Thời gian phản hồi : Thời gian cần thiết để công tắc kích hoạt sau khi nhiệt độ vượt qua điểm đặt. Công tắc lưỡng kim thường phản hồi trong 5-30 giây tùy thuộc vào khối lượng và lực tiếp xúc. Các loại mao dẫn phản ứng nhanh hơn (1-5 giây) do khối lượng nhiệt thấp hơn. Thời gian phản hồi ảnh hưởng đến hiệu quả bảo vệ — phản hồi nhanh hơn ngăn chặn nhiệt độ vượt quá nhưng làm tăng tính nhạy cảm với các sự kiện nhiệt thoáng qua.
Tuổi thọ điện : Số chu kỳ chuyển mạch mà các tiếp điểm có thể chịu được ở tải định mức. Tuổi thọ cơ học (không tải) thường cao hơn 10-100× tuổi thọ điện. Chuyển đổi tải điện trở 10A có thể cung cấp 100,000 chu kỳ, trong khi tải cảm ứng 5A có thể giảm tuổi thọ xuống 10,000 chu kỳ. Đối với các ứng dụng có tuổi thọ cao, hãy xem xét các công tắc trạng thái rắn không có cơ chế mài mòn.
Đánh giá nhiệt độ : Giới hạn nhiệt độ môi trường và bảo quản. Thân công tắc phải tồn tại ở nhiệt độ cao hơn điểm đặt — công tắc điểm đặt 120 ° C phải có định mức thân 150 ° C + để sử dụng dưới mui xe ô tô.
| Tham số | Lưỡng kim | Mao mạch | Trạng thái rắn |
|---|---|---|---|
| Độ chính xác của điểm đặt | ±3 đến ±5 ° C | ±2 đến ±3°C | ±1°C |
| Chênh lệch | 5-15 °C | 3-8 ° C | 0,5-3 ° C (có thể điều chỉnh) |
| Thời gian đáp ứng | 10-30 giây | 1-5 giây | <1 giây |
| Xếp hạng liên hệ | 10-16A @ 250VAC | 5-10A @ 250VAC | Mức logic (yêu cầu rơle) |
| Tuổi thọ điện | Chu kỳ 10K-100K | Chu kỳ 50K-200K | Không giới hạn (không liên hệ) |
| Chi phí | Thấp | Trung bình | Trung bình-Cao |
Bảng này cho thấy sự đánh đổi hiệu suất điển hình. Công tắc lưỡng kim chiếm ưu thế trong các ứng dụng nhạy cảm với chi phí với yêu cầu độ chính xác vừa phải. Công tắc mao dẫn phù hợp với các ứng dụng cần viễn thám hoặc phản hồi nhanh hơn. Các loại trạng thái rắn vượt trội trong các ứng dụng điều khiển chu kỳ cao hoặc chính xác, trong đó rơle bên ngoài xử lý chuyển đổi tải.
Khi chọn giữa các loại, hãy ưu tiên các thông số quan trọng nhất đối với ứng dụng của bạn. Mạch bảo vệ động cơ yêu cầu định mức tiếp xúc cao và độ tin cậy hơn độ chính xác. Hệ thống quản lý nhiệt pin cần phản ứng nhanh và vi sai chặt chẽ. Luôn xác minh thông số kỹ thuật của bảng dữ liệu thực tế theo hướng dẫn này — từng sản phẩm khác nhau đáng kể.

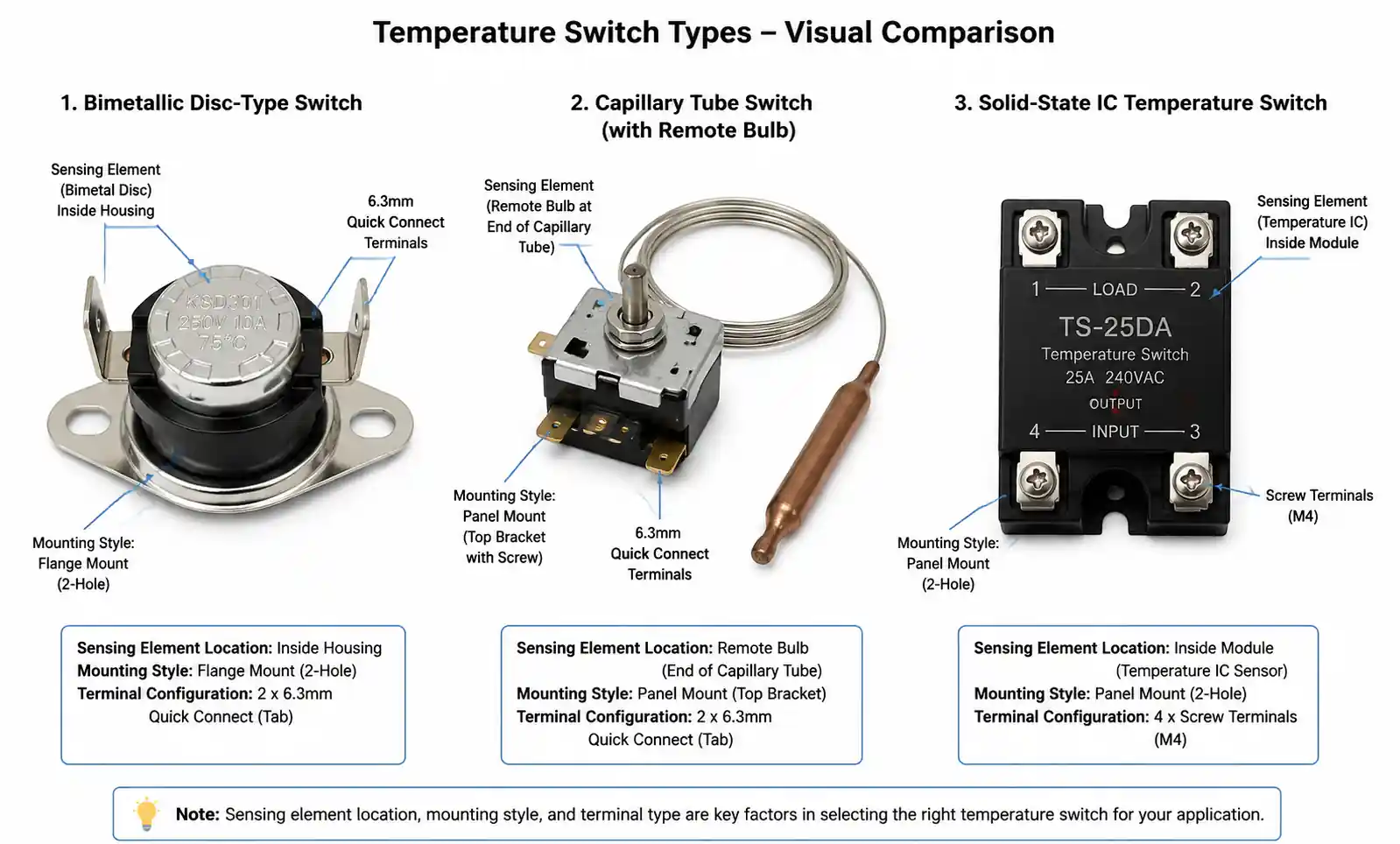

3. Các loại công tắc nhiệt độ và tiêu chí lựa chọn
Việc lựa chọn loại công tắc nhiệt độ phù hợp phụ thuộc vào yêu cầu ứng dụng, điều kiện môi trường và hạn chế về chi phí. Mỗi công nghệ đều mang lại những ưu điểm và hạn chế riêng biệt ảnh hưởng trực tiếp đến hiệu suất hệ thống.
Công tắc nhiệt độ lưỡng kim là loại được sử dụng rộng rãi nhất trong các ứng dụng công nghiệp và ô tô. Nguyên tố lưỡng kim bao gồm hai kim loại (thường là thép và hợp kim đồng hoặc Invar và đồng thau) với tốc độ giãn nở nhiệt khác nhau được liên kết với nhau. Nhiệt độ tăng làm cho dải composite uốn cong theo hướng có thể dự đoán được, mở hoặc đóng các tiếp điểm điện. Thiết kế hành động nhanh cung cấp khả năng đóng tiếp xúc và độ trễ nhất định.
Các ưu điểm chính bao gồm không yêu cầu nguồn điện bên ngoài, chi phí thấp, xếp hạng tiếp xúc cao (chuyển mạch trực tiếp lên đến 16A) và độ tin cậy đã được chứng minh trong môi trường khắc nghiệt. Nhược điểm chính là phản ứng nhiệt tương đối chậm và dải chết rộng hơn so với các lựa chọn thay thế điện tử. Công tắc lưỡng kim lý tưởng để bảo vệ quá tải động cơ, ngắt nhiệt của thiết bị và bất kỳ ứng dụng nào chịu được độ chính xác điểm đặt ±3-5 ° C.
Công tắc nhiệt độ mao dẫn (chứa đầy khí) sử dụng bóng đèn cảm biến kín được kết nối qua ống mao dẫn mỏng với cơ chế chuyển đổi được kích hoạt bằng áp suất. Sự giãn nở nhiệt của chất lỏng kín (khí hoặc chất lỏng) truyền áp suất qua mao dẫn để di chuyển màng ngăn hoặc ống thổi, kích hoạt các tiếp xúc điện. Thiết kế này cho phép viễn thám — thân công tắc có thể được đặt cách điểm đo vài mét.
Công tắc mao dẫn cung cấp phản hồi nhanh hơn so với các loại lưỡng kim (điển hình là 1-5 giây) và độ chính xác điểm đặt tốt hơn (±2-3°C). Chúng phù hợp với các ứng dụng yêu cầu viễn thám như hệ thống lạnh, lò sưởi ngâm hoặc các điểm đo không thể tiếp cận. Ống mao dẫn phải được định tuyến cẩn thận để tránh gấp khúc hoặc hư hỏng và bóng đèn cảm biến yêu cầu tiếp xúc nhiệt tốt với bề mặt hoặc chất lỏng được giám sát.
Công tắc nhiệt độ trạng thái rắn tích hợp cảm biến nhiệt độ bán dẫn (cảm biến nhiệt điện trở, RTD hoặc IC) với mạch so sánh để cung cấp đầu ra mức logic. Các thiết bị này yêu cầu nguồn điện DC nhưng cung cấp độ chính xác vượt trội (điển hình ± 1 ° C), độ trễ có thể lập trình và phản hồi nhanh ( <1 giây). Không có tiếp điểm cơ học, tuổi thọ điện về cơ bản là không giới hạn.
Công tắc trạng thái rắn xuất tín hiệu mức thấp (logic 3.3V hoặc 5V) không thể chuyển đổi tải trực tiếp. Chúng yêu cầu rơ le bên ngoài hoặc mạch trình điều khiển MOSFET để chuyển đổi nguồn. Điều này làm tăng chi phí và độ phức tạp nhưng mang lại lợi thế trong các ứng dụng chu kỳ cao (>hoạt động 100K), vòng điều khiển chính xác hoặc các hệ thống đã sử dụng điều khiển mức logic.
Hướng dẫn lựa chọn ứng dụng cụ thể:
Đối với hệ thống làm mát ô tô (quạt tản nhiệt, bảo vệ động cơ), hãy sử dụng công tắc lưỡng kim hoặc mao dẫn được đánh giá cho điểm đặt 120-130 ° C với định mức tiếp xúc 10A +. Các bộ phận cấp ô tô phải chịu được rung động, chu kỳ nhiệt độ (-40 đến + 125 ° C) và tiếp xúc với chất làm mát bị ô nhiễm.
Để bảo vệ động cơ công nghiệp, hãy chọn công tắc lưỡng kim có chênh lệch 10-15°C để ngăn chặn các chuyến đi phiền toái trong quá độ tải. Gắn trực tiếp trên vỏ động cơ hoặc cuộn dây để phản ứng nhiệt nhanh nhất. Các phiên bản đặt lại thủ công đảm bảo nhận thức của người vận hành sau các sự kiện quá nhiệt.
Đối với HVAC và điện lạnh, công tắc mao dẫn cho phép đặt bóng đèn từ xa trong ống dẫn khí hoặc đường dẫn chất làm lạnh trong khi vẫn giữ cơ cấu công tắc ở vị trí dễ tiếp cận để bảo trì. Phạm vi điểm đặt phải bao gồm nhiệt độ hoạt động cộng với biên độ 20%.
Đối với quản lý nhiệt pin trong xe điện hoặc lưu trữ năng lượng, công tắc thể rắn cung cấp độ chính xác và phản hồi nhanh cần thiết để ngăn chặn hiện tượng thoát nhiệt. Sử dụng nhiều công tắc tại các điểm đặt khác nhau cho staged phản ứng làm mát và tắt khẩn cấp.
Đối với hệ thống thủy lực, hãy chọn công tắc được đánh giá về độ rung và với các bộ phận được làm ướt bằng đồng thau hoặc thép không gỉ tương thích với chất lỏng thủy lực. Thiết kế cảm biến ren cung cấp khớp nối nhiệt tốt hơn so với các loại dây đeo.
4. Cấu hình dây và thiết kế mạch
Cấu hình dây phù hợp là rất quan trọng để hoạt động của công tắc nhiệt độ đáng tin cậy. Kết nối thiết bị đầu cuối không chính xác, kích thước dây không phù hợp hoặc thiếu các bộ phận bảo vệ dẫn đến hỏng hóc sớm hoặc vận hành không an toàn.
Thông tin cơ bản về cấu hình liên hệ : Công tắc nhiệt độ có sẵn trong ba cấu hình tiếp điểm: thường mở (NO), thường đóng (NC) và chuyển đổi (SPDT với cả tiếp điểm NO và NC). Công tắc thường mở có các tiếp điểm mở (không dẫn điện) ở nhiệt độ dưới điểm đặt và đóng khi nhiệt độ tăng trên điểm đặt. Các công tắc thường đóng hoạt động nghịch đảo — các tiếp điểm đóng dưới điểm đặt và mở trên điểm đặt.
Đối với các ứng dụng bảo vệ, các tiếp điểm thường đóng là tiêu chuẩn. Công tắc được nối tiếp với tải hoặc nối tiếp với cuộn dây mạch điều khiển. Nếu nhiệt độ vượt quá giới hạn an toàn, các tiếp điểm sẽ mở và ngắt điện. Thiết kế an toàn dự phòng này cũng bảo vệ chống lại sự cố công tắc — nếu cơ chế công tắc bị hỏng hoặc đứt dây, mạch sẽ mở ra và ngăn ngừa hư hỏng.
Các tiếp điểm thường mở phù hợp với các ứng dụng mà hệ thống sưởi hoặc làm mát nên kích hoạt trên nhiệt độ ngưỡng, chẳng hạn như điều khiển quạt tản nhiệt hoặc kích hoạt lò sưởi phụ. Đối với các mạch bảo vệ quan trọng, hãy kết hợp cả tiếp điểm NO và NC (sử dụng công tắc SPDT) để cung cấp khả năng giám sát dự phòng — tiếp điểm NC làm gián đoạn tải trong khi tiếp điểm NO kích hoạt cảnh báo.
Mạch chuyển mạch tải cơ bản : Cấu hình đơn giản nhất kết nối công tắc nhiệt độ nối tiếp với tải và nguồn điện. Đối với quạt làm mát 12V DC được điều khiển bằng công tắc nhiệt độ, hãy kết nối nguồn dương với một đầu nối công tắc, đầu kia với dây dẫn dương của quạt và quạt âm với đất. Khi nhiệt độ nước làm mát tăng lên trên điểm đặt, các tiếp điểm sẽ đóng lại và quạt chạy. Khi nhiệt độ giảm xuống dưới (điểm đặt trừ chênh lệch), các tiếp điểm sẽ mở và quạt dừng lại.
Phương pháp chuyển mạch trực tiếp này hoạt động cho các tải điện trở lên đến định mức tiếp điểm công tắc. Đối với tải vượt quá định mức tiếp xúc hoặc đối với tải cảm ứng (động cơ, điện từ), hãy sử dụng giao diện rơ le. Kết nối công tắc nhiệt độ để cung cấp năng lượng cho cuộn dây rơle được đánh giá cho công suất tiếp điểm của công tắc. Các tiếp điểm nguồn rơle sau đó chuyển tải chính. Điều này bảo vệ các tiếp điểm của công tắc nhiệt độ khỏi dòng khởi động cao và hồ quang.

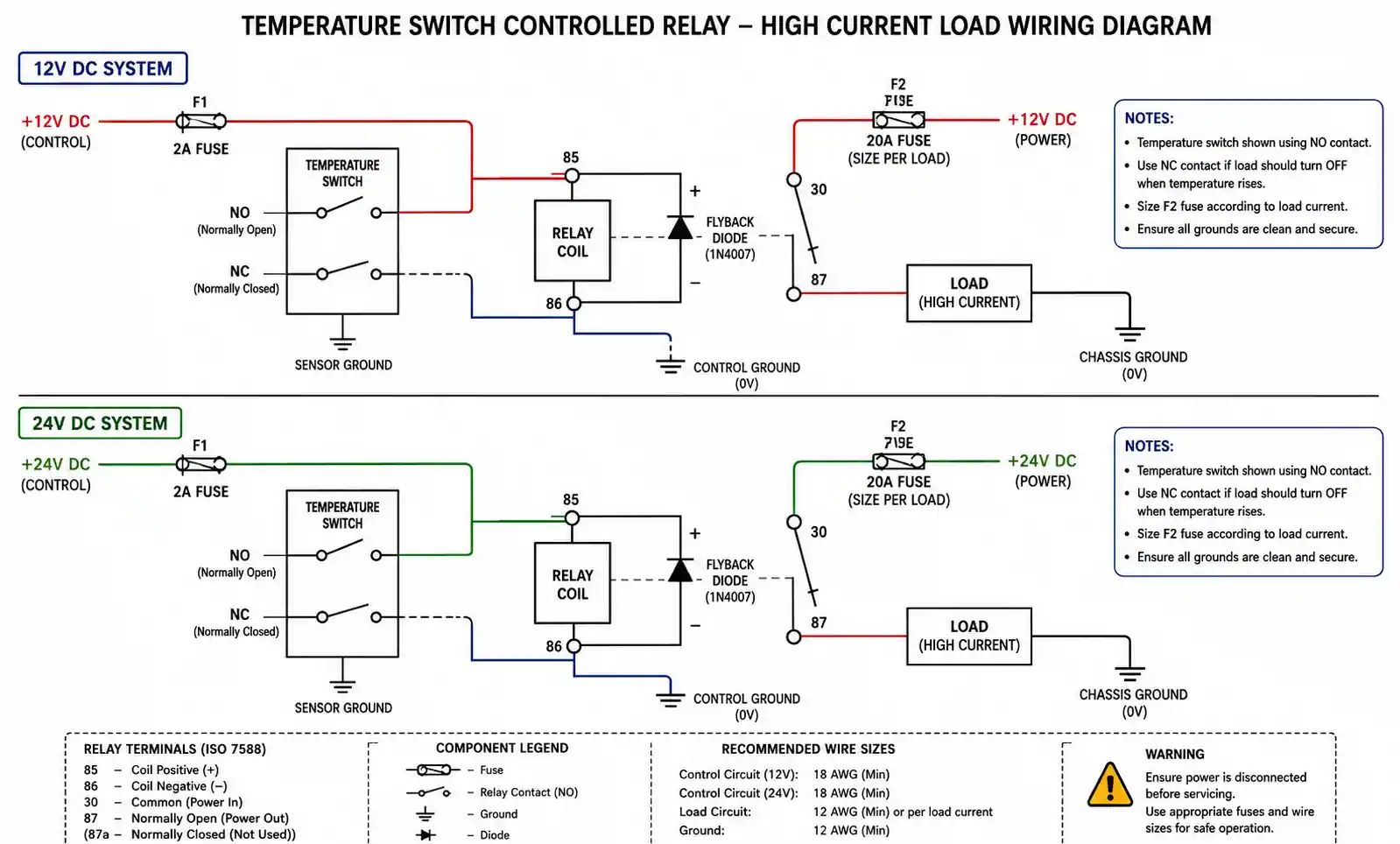

Mạch giao diện rơle : Để chuyển đổi tải dòng điện cao (>10A) hoặc khi công tắc được đặt từ xa tải, hãy sử dụng giao diện rơle. Nối tiếp công tắc nhiệt độ với cuộn dây rơle và vol điều khiển thích hợptage (thường là 12V hoặc 24V DC). Thêm một diode flyback (1N4007 hoặc tương đương) trên cuộn dây rơle có cực âm đến cực dương để triệt tiêu hiện tượng giật ngược cảm ứng khi các tiếp điểm mở. Các tiếp điểm nguồn rơle chuyển mạch tải chính.
Cấu hình này cung cấp một số ưu điểm: công tắc nhiệt độ chỉ chuyển đổi dòng điện cuộn dây thấp (thường là 100-200mA), kéo dài tuổi thọ tiếp xúc. Nhiều tải có thể được điều khiển thông qua rơ le với nhiều tiếp điểm cực. Rơle có thể được đặt gần tải, giảm thiểu việc chạy dây khổ nặng. Đối với các ứng dụng ô tô, hãy sử dụng rơle cấp ô tô được xếp hạng cho chu kỳ rung và nhiệt độ.
Mạch bảo vệ với báo động và đặt lại thủ công : Để bảo vệ thiết bị quan trọng, hãy thực hiện một mạch vừa ngắt nguồn điện vừa báo hiệu tình trạng báo động. Sử dụng công tắc nhiệt độ SPDT. Kết nối tiếp điểm NC nối tiếp với tải để ngắt nguồn điện khi xảy ra quá nhiệt. Kết nối tiếp điểm NO để kích hoạt báo động (còi, đèn báo lamp, hoặc đầu vào logic vào hệ thống điều khiển). Thêm nút đặt lại thủ công cho phép người vận hành khởi động lại sau khi làm mát và xóa lỗi.
Nối tiếp nút đặt lại thủ công với tải và tiếp điểm công tắc nhiệt độ NC. Sau một chuyến đi quá nhiệt, người vận hành phải nhấn và giữ (hoặc chốt) nút đặt lại để khôi phục hoạt động. Điều này đảm bảo nhận thức của người vận hành và ngăn chặn việc tự động khởi động lại vào các điều kiện lỗi. Cấu hình này được yêu cầu bởi nhiều tiêu chuẩn an toàn công nghiệp để bảo vệ động cơ và máy móc.
Hệ thống dây điện được bảo vệ để chống ồn : Trong môi trường ồn ào về điện (gần bộ truyền động động cơ, nguồn điện chuyển mạch hoặc nguồn RF tần số cao), hãy sử dụng cáp có vỏ bọc để đi dây công tắc nhiệt độ. Hệ thống dây điện không được che chắn có thể nhận nhiễu điện từ gây kích hoạt sai, đặc biệt là với dây dài (>5 mét) ở cáp điện hở hoặc gần cáp điện.
Chỉ kết nối dây thoát nước của tấm chắn với đất bảo vệ ở một đầu (thường là ở bảng điều khiển hoặc vị trí rơ le) để tránh các vòng nối đất. Chạy dây tín hiệu trong ống dẫn riêng biệt với cáp nguồn. Đối với công tắc nhiệt độ trạng thái rắn có đầu ra mức logic, hãy sử dụng dây xoắn đôi có tấm chắn để giảm thiểu nhiễu ở chế độ chung. Che chắn thích hợp đặc biệt quan trọng trong việc lắp đặt biến tần (VFD), nơi chuyển mạch dv / dt cao tạo ra EMI đáng kể.
Kích thước dây và Voltage Drop : Kích thước dây theo dòng tải tối đa cộng với biên độ an toàn 25%. Đối với thời gian dài, hãy tính toán voltage thả để đảm bảo nó vẫn dưới 3% nguồn cung cấptage. Tải 10A trên dây đồng 20 mét 1.5mm² (16 AWG) giảm khoảng 2.6V trên hệ thống 12V — tổn thất hơn 20%. Sử dụng tối thiểu 2.5mm² (14 AWG) cho các ứng dụng như vậy. Voltage giảm làm giảm nguồn điện khả dụng cho tải và có thể ngăn cản hoạt động bình thường.
Đối với các mạch điều khiển (cuộn dây rơle, đầu vào logic), dây 0.5-1.0mm² (20-18 AWG) thường đủ để chạy dưới 10 mét. Luôn sử dụng dây được đánh giá cho nhiệt độ môi trường tối đa dọc theo đường dẫn định tuyến. Trong các ứng dụng công nghiệp hoặc gầm xe ô tô, hãy sử dụng dây được đánh giá ít nhất là 125 ° C liên tục.
5. Các phương pháp hay nhất về cài đặt và những sai lầm phổ biến
Lắp đặt đúng cách đảm bảo cảm biến nhiệt độ chính xác, hoạt động đáng tin cậy và tuổi thọ lâu dài. Nhiều lỗi hiện trường là do lỗi cài đặt chứ không phải lỗi thành phần. Các phương pháp hay nhất sau đây phản ánh các khuyến nghị kỹ thuật phổ biến và kinh nghiệm thực địa từ các ứng dụng ô tô, công nghiệp và HVAC.

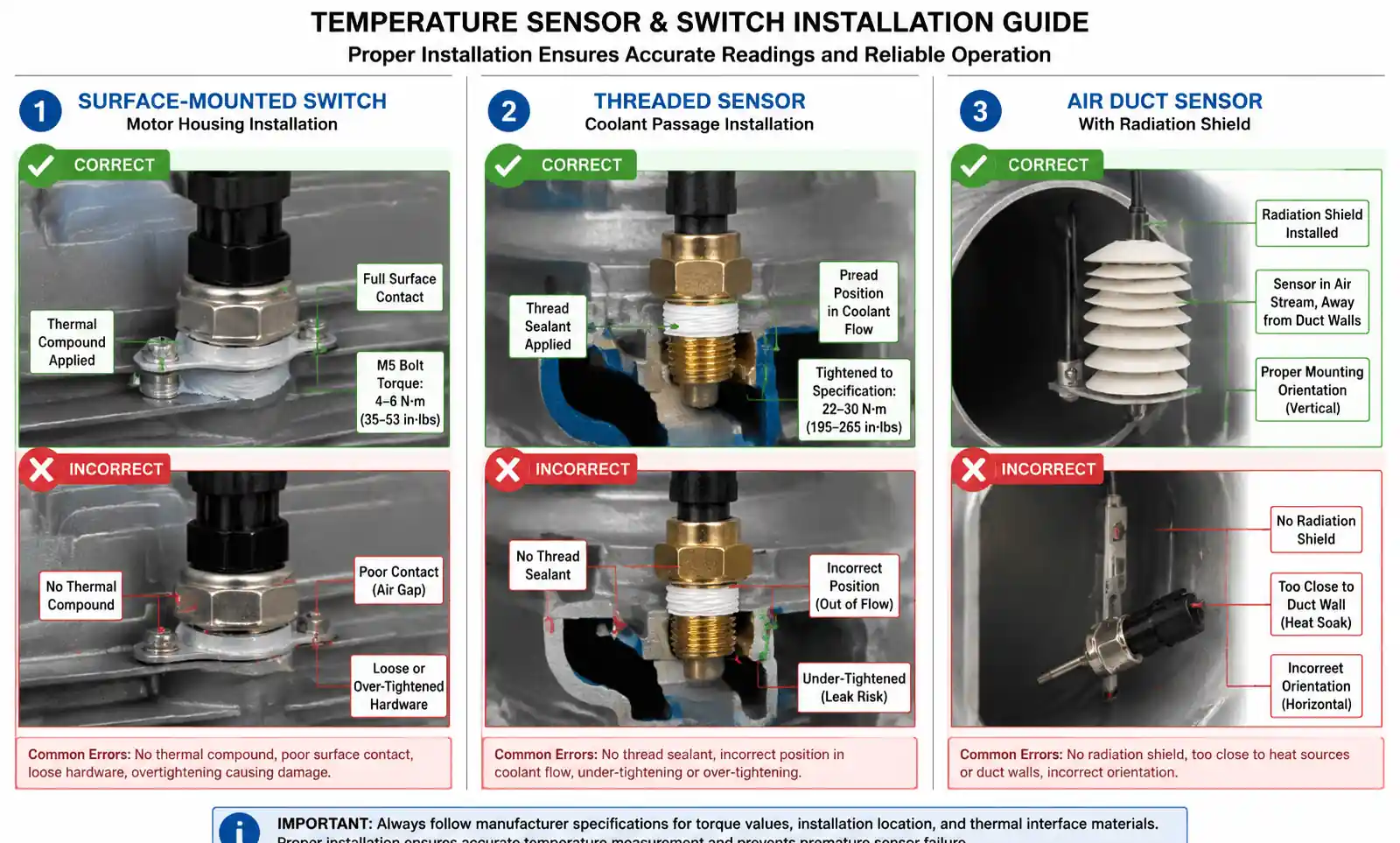

Vị trí cảm biến và tiếp xúc nhiệt : Phần tử cảm biến công tắc nhiệt độ phải tiếp xúc nhiệt tốt với bề mặt, chất lỏng hoặc luồng không khí được giám sát. Để gắn bề mặt trên vỏ động cơ, hộp số hoặc cụm ổ trục, hãy làm sạch kỹ bề mặt lắp đặt để loại bỏ sơn, oxy hóa hoặc nhiễm bẩn. Bôi một lớp hợp chất nhiệt mỏng (tương tự như lớp được sử dụng cho tản nhiệt bán dẫn) để cải thiện khớp nối nhiệt và giảm thời gian phản hồi. Cố định cảm biến chắc chắn bằng phần cứng gắn được cung cấp — tiếp xúc lỏng lẻo làm tăng đáng kể khả năng chịu nhiệt.
Để ngâm trong chất lỏng (chất làm mát, chất lỏng thủy lực, dầu bôi trơn), hãy luồn cảm biến vào một trùm hoặc khớp nối đặt phần tử cảm biến trong dòng chảy, không phải trong khoang cụt. Các túi ứ đọng làm chậm nhiệt độ chất lỏng lớn và thời gian phản hồi chậm. Sử dụng chất bịt kín ren được đánh giá cho chất lỏng và nhiệt độ — tránh băng PTFE trong các ứng dụng có độ rung cao vì nó có thể chảy lạnh và gây rò rỉ. Mô-men xoắn theo thông số kỹ thuật của nhà sản xuất để đảm bảo niêm phong mà không gây căng thẳng quá mức cho thân cảm biến.
Để cảm biến nhiệt độ không khí trong ống dẫn hoặc vỏ bọc, hãy đặt cảm biến tránh va chạm trực tiếp của các tia khí nóng hoặc tiếp xúc trực tiếp với các bộ phận làm nóng. Gắn ở vị trí đại diện cho nhiệt độ không khí trung bình. Che chắn cảm biến khỏi các nguồn nhiệt bức xạ (các bộ phận làm nóng, bề mặt nóng) có thể gây ra kết quả đọc cao giả. Để cảm biến không khí xung quanh, hãy cung cấp thông gió đầy đủ xung quanh cảm biến và tránh lắp trong vỏ bọc tiếp xúc với ánh nắng mặt trời.
Hiệu chuẩn và xác minh điểm đặt : Đừng bao giờ cho rằng điểm đặt của nhà máy là chính xác cho ứng dụng của bạn. Trước khi lắp đặt, hãy xác minh điểm ngắt thực tế bằng nguồn nhiệt được kiểm soát và nhiệt kế tham chiếu đã hiệu chuẩn. Nhúng cả cảm biến công tắc nhiệt độ và nhiệt kế tham chiếu vào bể chất lỏng được làm nóng đã được khuấy đều (nước, dầu hoặc glycol tùy thuộc vào phạm vi nhiệt độ). Từ từ tăng nhiệt độ trong khi theo dõi cả hai lần đọc. Lưu ý nhiệt độ mà tiếp điểm công tắc thay đổi trạng thái và xác minh rằng nó nằm trong dung sai của bảng dữ liệu.
Nếu cần điều chỉnh và thiết kế công tắc cho phép, hãy hiệu chỉnh theo quy trình của nhà sản xuất. Một số công tắc lưỡng kim có điểm đặt có thể điều chỉnh thông qua cơ chế vít hoặc cam. Sau khi điều chỉnh, xoay vòng nhiệt độ nhiều lần để xác minh độ lặp lại. Ghi lại điểm đặt đã hiệu chuẩn thực tế cho hồ sơ bảo trì. Điểm đặt có thể trôi theo thời gian, đặc biệt là trong các ứng dụng chu kỳ cao — lập kế hoạch hiệu chuẩn lại định kỳ theo lịch bảo trì.
Những lỗi cài đặt phổ biến cần tránh :
Cấu hình tiếp điểm không chính xác : Đấu dây công tắc NC khi KHÔNG được yêu cầu (hoặc ngược lại) dẫn đến logic nghịch đảo — tải chạy khi nó nên tắt. Luôn xác minh trạng thái tiếp xúc ở nhiệt độ phòng trước khi lắp đặt. Sử dụng máy kiểm tra tính liên tục để xác nhận thiết bị đầu cuối nào được kết nối khi lạnh.
Vượt quá định mức tiếp xúc : Chuyển đổi tải vượt quá dòng điện định mức hoặc chuyển đổi tải cảm ứng ở định mức điện trở đầy đủ gây ra sự suy giảm tiếp xúc nhanh chóng. Các mối hàn đóng hoặc cháy mở sau một vài chu kỳ. Luôn giảm tải cảm ứng xuống 50% hoặc sử dụng giao diện rơle.
Cảm biến ren quá mô-men xoắn : Mô-men xoắn lắp đặt quá mức làm nứt chất cách điện gốm hoặc làm biến dạng phần tử lưỡng kim, dịch chuyển điểm đặt hoặc gây hỏng hóc ngay lập tức. Sử dụng cờ lê mô-men xoắn và làm theo thông số kỹ thuật. Các giá trị điển hình nằm trong khoảng từ 15-35 N⋅m tùy thuộc vào kích thước ren.
Gắn ở những vị trí có độ rung cao mà không giảm căng thẳng : Rung động liên tục làm mỏi các kết nối dây và có thể gây ra tiếp xúc gián đoạn. Sử dụng các thiết bị đầu cuối hoặc đầu nối được đánh giá độ rung và giảm căng thẳng trong phạm vi 10 cm tính từ thân công tắc. Trong môi trường rung động nghiêm trọng (cảm biến gắn trên động cơ), hãy sử dụng vòng đệm khóa, hợp chất khóa ren và cáp bện có vỏ bọc.
Niêm phong môi trường không đầy đủ: Hơi ẩm xâm nhập vào cơ cấu công tắc gây ăn mòn và nhiễm bẩn tiếp xúc. Sử dụng các công tắc có xếp hạng IP thích hợp cho môi trường (tối thiểu IP65 đối với khu vực tiếp xúc ngoài trời hoặc khu vực rửa sạch, IP67 đối với ngâm). Bịt kín các điểm vào cáp và sử dụng các đầu nối chống thấm nước.
Bỏ qua chênh lệch nhiệt độ: Lắp đặt công tắc có chênh lệch 5°C trong ứng dụng có chu kỳ nhiệt nhanh (±2°C) gây ra hiện tượng kêu tiếp xúc liên tục, làm giảm tuổi thọ điện. Khớp vi sai công tắc với động lực học nhiệt ứng dụng — chênh lệch rộng hơn cho các ứng dụng có khối lượng nhiệt lớn và dao động nhiệt độ chậm.
Định tuyến dây kém : Chạy dây công tắc song song với cáp nguồn dòng điện cao hoặc gần cuộn dây đánh lửa (trong các ứng dụng ô tô) ghép nhiễu điện vào mạch. Duy trì khoảng cách ít nhất 15 cm với các nguồn tiếng ồn hoặc sử dụng cáp có vỏ bọc. Chéo cáp nguồn ở góc 90 ° khi không thể tách rời.
6. Cân nhắc thiết kế mạch bảo vệ
Công tắc nhiệt độ đóng vai trò là lớp bảo vệ tuyến đầu chống lại thiệt hại do nhiệt trong các ứng dụng động cơ, điện tử công suất, pin và máy móc. Thiết kế mạch bảo vệ hiệu quả đảm bảo công tắc ngắt nguồn điện một cách đáng tin cậy trước khi xảy ra hư hỏng đồng thời giảm thiểu các chuyến đi sai làm gián đoạn hoạt động.
Mạng bảo vệ tiếp xúc : Khi chuyển đổi tải cảm ứng, từ trường sụp đổ ở lỗ tiếp điểm tạo ra điện áp caotage tăng đột biến (thường là 10-100× cung cấp voltage) gây ra hồ quang và ăn mòn nhanh chóng các tiếp điểm. Một mạng lưới snubber RC được đặt trên tải sẽ triệt tiêu các quá độ này. Đối với mạch DC, kết nối điện trở (thường là 47-100Ω, 1W) nối tiếp với tụ điện (0.1-1μF, định mức tối thiểu 250V) trực tiếp qua các cực tải cảm ứng. Đối với mạch AC, hãy sử dụng biến trở oxit kim loại hoặc RC được đánh giá thích hợp.
Đối với cuộn dây rơle được điều khiển bằng công tắc nhiệt độ, luôn bao gồm một diode flyback (1N4007 hoặc tương đương, được đánh giá cho ít nhất 2× cuộn dây voltage) trên cuộn dây có cực âm đến nguồn cung cấp dương. Điều này cung cấp một đường dẫn cho dòng điện cảm ứng khi công tắc nhiệt độ mở, ngăn chặn voltage tăng đột biến làm hỏng các tiếp điểm công tắc và các thiết bị điện tử gần đó.
Kiến trúc bảo vệ dự phòng: Đối với các ứng dụng quan trọng mà sự cố nhiệt có thể gây ra các nguy cơ về an toàn hoặc hư hỏng tốn kém (động cơ, máy biến áp, bộ pin, bộ chuyển đổi nguồn), hãy thực hiện bảo vệ nhiệt độ dự phòng. Sử dụng hai công tắc nhiệt độ độc lập được đặt ở các ngưỡng khác nhau. Công tắc đầu tiên (mức cảnh báo) có thể kích hoạt cảnh báo hoặc giảm tải ở 90% nhiệt độ định mức tối đa. Công tắc thứ hai (mức ngắt) ngắt nguồn ở 95-100% nhiệt độ định mức tối đa.
Cách tiếp cận theo giai đoạn này cung cấp cảnh báo trước về các vấn đề nhiệt trong khi duy trì hoạt động trong quá trình du ngoạn nhiệt độ thoáng qua. Nó cũng bảo vệ chống lại sự cố một điểm của hệ thống bảo vệ. Đấu dây công tắc mức ngắt cuối cùng trong mạch nối tiếp không thể đánh bại để hành động của người vận hành hoặc lỗi hệ thống điều khiển không thể bỏ qua bảo vệ nhiệt.
Mạch báo động và chỉ báo : Mạch bảo vệ phải cung cấp chỉ báo rõ ràng khi tiếp cận hoặc vượt quá giới hạn nhiệt. Kết nối đèn LED chỉ báo hoặc lamp thông qua điện trở giới hạn dòng điện với tiếp điểm NO của công tắc nhiệt độ. Khi nhiệt độ vượt quá điểm đặt và công tắc hoạt động, tiếp điểm NO sẽ đóng lại và sáng đèn báo. Đối với các hệ thống có giám sát tập trung, hãy kết nối tiếp điểm NO với đầu vào logic trên PLC, DCS hoặc vi điều khiển để thông báo và ghi nhật ký cảnh báo từ xa.
Trong các mạch điều khiển động cơ, sử dụng tiếp điểm cảnh báo để kích hoạt tự động khởi động lại theo thời gian trễ sau khi làm mát. Triển khai rơ le hẹn giờ, sau khi công tắc nhiệt độ đặt lại (nhiệt độ giảm xuống dưới điểm ngắt trừ đi chênh lệch), hãy đợi độ trễ được lập trình (thường là 5-15 phút) trước khi cho phép khởi động lại. Điều này ngăn chặn chu kỳ nhiệt nhanh chóng làm hỏng động cơ và tải. Cung cấp cả chế độ khởi động lại tự động và thủ công thông qua công tắc bộ chọn để đáp ứng các yêu cầu vận hành khác nhau.
Tích hợp bảo vệ sự cố nối đất : Trong các ứng dụng mà sự cố nối đất có thể gây ra hiện tượng nóng cục bộ (chẳng hạn như cuộn dây động cơ hoặc cách điện cáp), hãy tích hợp bảo vệ nhiệt độ với phát hiện lỗi nối đất. Nếu máy dò dòng điện sự cố nối đất bị ngắt và công tắc nhiệt độ cũng cho thấy quá nhiệt, sự kết hợp này cho thấy sự cố cách điện. Logic bảo vệ sẽ khóa khởi động lại và yêu cầu điều tra bảo trì thay vì cho phép tự động đặt lại.
Độ trễ thời gian và lọc thoáng qua : Một số ứng dụng gặp phải sự gia tăng nhiệt độ trong thời gian ngắn trong quá trình hoạt động bình thường (khởi động động cơ, quá tải ngắn hạn, sưởi ấm bằng năng lượng mặt trời của vỏ bọc). Nếu những quá độ này nằm trong giới hạn an toàn nhưng vượt quá điểm đặt của công tắc nhiệt độ, chúng sẽ gây ra các chuyến đi phiền toái. Thực hiện mạch trễ thời gian yêu cầu nhiệt độ duy trì trên điểm đặt trong khoảng thời gian tối thiểu (thường là 5-60 giây) trước khi vấp ngã.
Có thể thêm độ trễ thời gian đơn giản bằng cách sử dụng mạch RC và rơ le. Khi công tắc nhiệt độ đóng lại, nó sẽ cung cấp năng lượng cho rơle trễ thời gian với độ trễ có thể điều chỉnh. Tiếp điểm đầu ra rơle điều khiển hành động bảo vệ cuối cùng. Nếu nhiệt độ trở lại dưới điểm đặt trước khi hết thời gian, mạch sẽ đặt lại mà không bị vấp. Điều này lọc ra quá độ nhiệt ngắn trong khi vẫn phản ứng nhanh với các điều kiện quá nhiệt kéo dài.
Đối với mạch chuyển đổi nhiệt độ trạng thái rắn, hãy triển khai lọc kỹ thuật số trong chương trình cơ sở. Sample trạng thái chuyển đổi đều đặn (10-100ms) và yêu cầu một số lần đọc cao liên tiếp được lập trình trước khi thực hiện hành động bảo vệ. Điều này cung cấp độ trễ thời gian linh hoạt, có thể điều chỉnh mà không cần phần cứng bổ sung.
Nguyên tắc thiết kế không an toàn : Các mạch bảo vệ phải mặc định ở trạng thái an toàn (tắt tải) trong trường hợp hỏng hóc linh kiện. Sử dụng các tiếp điểm công tắc nhiệt độ thường đóng nối tiếp với tải để hỏng công tắc, đứt dây hoặc mất điện mở mạch. Nếu sử dụng giao diện rơle, hãy chọn rơle có tiếp điểm NC cho mạch tải. Thiết kế logic điều khiển sao cho việc mất điện cho mạch điều khiển sẽ khử năng lượng cho tải. Cách tiếp cận "không an toàn" này đảm bảo rằng hầu hết các chế độ hỏng hóc phổ biến (hở mạch, mất điện) dẫn đến tắt thiết bị thay vì mất bảo vệ.
Kiểm tra mạch bảo vệ định kỳ bằng cách mô phỏng các điều kiện quá nhiệt (nếu có thể) hoặc bằng cách ngắt kết nối công tắc nhiệt độ để xác minh sự gián đoạn tải. Ghi lại các quy trình và kết quả kiểm tra để tuân thủ an toàn và theo dõi bảo trì.
7. Những câu hỏi thường gặp
Sự khác biệt giữa công tắc nhiệt độ thường mở (NO) và thường đóng (NC) là gì?
Công tắc thường mở có các tiếp điểm mở (không dẫn điện) khi nhiệt độ thấp hơn điểm đặt và đóng khi nhiệt độ tăng trên điểm đặt. Công tắc thường đóng hoạt động nghịch đảo — các tiếp điểm đóng dưới điểm đặt và mở trên điểm đặt. Đối với các mạch an toàn và bảo vệ, cấu hình NC được ưu tiên vì hỏng mạch hoặc đứt dây dẫn đến hở mạch (trạng thái an toàn). Chọn KHÔNG cho các ứng dụng điều khiển như kích hoạt quạt, nơi bạn muốn bật tải khi nhiệt độ tăng.
Làm cách nào để tính toán chênh lệch yêu cầu (deadband) cho đơn đăng ký của tôi?
Chênh lệch phải lớn hơn 2-3× so với dao động nhiệt độ bình thường trong ứng dụng của bạn để tránh tiếp xúc trò chuyện. Cho người yêu cũample, nếu nhiệt độ thành phần được giám sát của bạn thay đổi ±2 ° C trong quá trình hoạt động bình thường, hãy sử dụng chênh lệch tối thiểu 5-6 ° C. Ngoài ra, hãy xem xét khối lượng nhiệt và thời gian đáp ứng — các hệ thống có khối lượng nhiệt lớn (động cơ nặng, thể tích chất lỏng lớn) có thể chịu được chênh lệch rộng hơn mà không cần chu kỳ quá mức. Chênh lệch hẹp ( <3°C) làm tăng tần số chuyển mạch và giảm tuổi thọ tiếp xúc. ### Tôi có thể sử dụng công tắc nhiệt độ được đánh giá cho điện áp xoay chiều trong mạch DC không? Nói chung là có, nhưng lưu ý rằng xếp hạng tiếp xúc khác nhau giữa AC và DC. Mạch DC khó bị ngắt hơn vì không có điểm giao nhau bằng không để dập tắt hồ quang. Công tắc được đánh giá cho 10A ở 250VAC chỉ có thể xử lý 5-6A ở 24VDC. Luôn xác minh định mức DC trong bảng dữ liệu. Đối với dòng điện một chiều cao (>5A), Cân nhắc sử dụng công tắc nhiệt độ để điều khiển rơle chuyển tải.
Tại sao nhiệt độ của tôi chuyển đổi ở nhiệt độ khác với định mức điểm đặt?
Một số yếu tố gây ra độ lệch điểm đặt rõ ràng. Trước tiên, hãy xác minh rằng bạn đang đo nhiệt độ ở cùng vị trí với phần tử cảm biến — gradient nhiệt trong vỏ hoặc chất lỏng có thể tạo ra sự chênh lệch 5-10°C. Thứ hai, hãy kiểm tra xem bạn không đo trong quá trình sưởi ấm hoặc làm mát động — thời gian phản hồi có nghĩa là chuyến đi thực tế xảy ra sau khi nhiệt độ vượt qua điểm đặt. Thứ ba, dung sai điểm đặt (thường là ±3-5 ° C) là bình thường. Cuối cùng, lão hóa, nhiễm bẩn tiếp xúc hoặc hư hỏng cơ học có thể thay đổi điểm đặt — thay thế nếu độ lệch vượt quá thông số kỹ thuật.
Loại công tắc nhiệt độ nào là tốt nhất cho các ứng dụng ô tô?
Các ứng dụng ô tô yêu cầu công tắc chịu được rung động, chu kỳ nhiệt (môi trường xung quanh -40 đến + 125 ° C), chất lỏng bị ô nhiễm và nhiễu điện từ. Công tắc lưỡng kim hoặc mao dẫn với thân đồng ren và thiết bị đầu cuối cấp ô tô là tiêu chuẩn. Tìm kiếm các bộ phận đáp ứng các thông số kỹ thuật ô tô như AEC-Q200 cho các thành phần hoặc yêu cầu OEM tương đương. Xếp hạng tiếp điểm ít nhất phải là 10A để chuyển đổi quạt trực tiếp, 3-5A để điều khiển cuộn dây rơle. Chọn cấu hình thường đóng để bảo vệ quá nhiệt động cơ.
Bao lâu thì nên kiểm tra hoặc thay thế công tắc nhiệt độ?
Đối với các ứng dụng bảo vệ quan trọng, hãy kiểm tra hàng năm bằng cách mô phỏng các điều kiện quá nhiệt (nếu khả thi) hoặc bằng cách bơm nhiệt đã hiệu chuẩn và xác minh điểm ngắt. Đối với các ứng dụng ít quan trọng hơn, hãy kiểm tra trong khoảng thời gian bảo trì thiết bị. Thay thế công tắc nếu độ lệch điểm đặt vượt quá ±10 ° C so với danh nghĩa, tiếp điểm cho thấy cháy hoặc rỗ, vỏ bị nứt hoặc sau 100,000+ chu kỳ chuyển mạch điện. Hoạt động chỉ bằng cơ khí (đạp xe khô không tải) không làm già đi đáng kể các tiếp điểm — tuổi thọ điện là yếu tố hạn chế.
Tôi có thể điều chỉnh điểm đặt của công tắc nhiệt độ điểm đặt cố định không?
Hầu hết các công tắc lưỡng kim công nghiệp đều có khả năng điều chỉnh hạn chế thông qua vít hiệu chuẩn hoặc điểm dừng có thể điều chỉnh, thường cho phép ±5-10 ° C từ điểm đặt danh nghĩa. Công tắc mao dẫn thường không thể điều chỉnh được. Công tắc trạng thái rắn với cấu hình kỹ thuật số có thể cung cấp điều chỉnh điểm đặt rộng. Không bao giờ cố gắng "uốn cong" hoặc sửa đổi cơ học các phần tử lưỡng kim — điều này gây ra sự thay đổi điểm đặt không thể đoán trước và giảm độ tin cậy. Nếu ứng dụng của bạn yêu cầu điểm đặt lớn hơn 10 ° C so với các giá trị tiêu chuẩn có sẵn, hãy chỉ định điểm đặt tùy chỉnh từ nhà sản xuất hoặc chọn một kiểu công tắc khác.
Điều gì khiến các tiếp điểm công tắc nhiệt độ bị lỗi và làm cách nào để ngăn chặn nó?
Cơ chế hỏng tiếp xúc bao gồm hàn (tiếp điểm dính đóng từ dòng khởi động cao), xói mòn (chuyển vật liệu do hư hỏng hồ quang), ô nhiễm (dầu, độ ẩm hoặc quá trình oxy hóa làm tăng điện trở tiếp xúc) và mỏi cơ học (lò xo yếu đi do đạp xe quá mức). Các chiến lược phòng ngừa: giảm dòng điện tiếp xúc xuống 50% định mức đối với tải cảm ứng, sử dụng mạng snubber RC trên các tải cảm ứng, thêm giao diện rơ le cho tải dòng điện cao, niêm phong công tắc khỏi các chất gây ô nhiễm sử dụng vỏ được xếp hạng IP65 +, chọn tiếp điểm mạ vàng để chuyển mạch mức logic điện áp thấp và khớp vi sai công tắc với ứng dụng để tránh chu kỳ quá mức.
8. Kết luận và các bước tiếp theo
Công tắc nhiệt độ cung cấp khả năng bảo vệ nhiệt đáng tin cậy, tiết kiệm chi phí khi được lựa chọn và lắp đặt đúng cách. Các điểm quyết định chính là chọn công nghệ cảm biến phù hợp (lưỡng kim cho các ứng dụng nhạy cảm với chi phí chắc chắn, mao dẫn cho viễn thám, trạng thái rắn cho độ chính xác), xếp hạng và cấu hình tiếp xúc phù hợp với tải của bạn, đồng thời đảm bảo lắp đặt đúng cách với khớp nối nhiệt tốt và bảo vệ dây điện thích hợp.
Để bảo vệ động cơ và máy móc, hãy ưu tiên các công tắc lưỡng kim có định mức tiếp xúc và vi sai phù hợp để ngăn chặn các chuyến đi phiền toái. Đối với hệ thống làm mát ô tô, hãy chỉ định các bộ phận cấp ô tô có khả năng chống rung và nhiễm bẩn. Đối với các ứng dụng chính xác như quản lý nhiệt pin, công tắc thể rắn với giao diện rơle cung cấp độ chính xác và phản hồi nhanh cần thiết.
Trước khi hoàn thiện thiết kế của bạn, hãy xác minh điểm ngắt thực tế bằng thiết bị kiểm tra đã hiệu chuẩn, thực hiện bảo vệ tiếp xúc thích hợp cho tải cảm ứng và thiết kế mạch bảo vệ của bạn với các nguyên tắc không an toàn. Đối với các ứng dụng quan trọng, hãy xem xét giám sát nhiệt độ dự phòng với các cảnh báo theo giai đoạn và mức chuyến đi.
