Rôto lồng sóc vs rôto quấn quý: So sánh kỹ thuật toàn diện để lựa chọn động cơ

Khi thiết kế hoặc lựa chọn động cơ cảm ứng ba pha cho các ứng dụng công nghiệp, một trong những quyết định quan trọng nhất mà các kỹ sư phải đối mặt là lựa chọn giữa cấu hình rôto lồng sóc và rôto quấn. Sự lựa chọn này ảnh hưởng trực tiếp đến mô-men xoắn khởi động, khả năng kiểm soát tốc độ, hiệu quả, yêu cầu bảo trì và tổng chi phí sở hữu. Hiểu được sự khác biệt cơ bản giữa hai loại rôto này và đặc tính hiệu suất của chúng trong các điều kiện hoạt động khác nhau là điều cần thiết để lựa chọn động cơ tối ưu.

Hướng dẫn toàn diện này xem xét sự khác biệt về kỹ thuật, thông số hiệu suất, kịch bản ứng dụng và tiêu chí lựa chọn cho rôto lồng sóc và rôto quấn. Cho dù bạn là kỹ sư điện thiết kế hệ thống điều khiển động cơ mới, quản lý bảo trì đánh giá độ tin cậy của thiết bị hay chuyên gia mua sắm so sánh các tùy chọn nhà cung cấp, so sánh này sẽ giúp bạn đưa ra quyết định sáng suốt dựa trên các yêu cầu vận hành cụ thể của mình.

Mục lục

1. [Sự khác biệt thiết kế cơ bản giữa lồng sóc và cánh quạt vết thương] (# 1-cơ bản-thiết kế-khác biệt)
2. [So sánh các thông số hiệu suất chính] (# 2-key-performance-parameters)
3. [Đặc điểm khởi động và hiệu suất mô-men xoắn] (# 3-đặc điểm khởi động)
4. [Khả năng kiểm soát tốc độ và phân tích hiệu quả] (# 4-khả năng kiểm soát tốc độ)
5. [Hướng dẫn lựa chọn ứng dụng cụ thể] (# 5-lựa chọn ứng dụng cụ thể)
6. [Bảo trì, Độ tin cậy và Tổng chi phí sở hữu] (# 6-bảo trì-độ tin cậy-chi phí)
7. [Những cạm bẫy thiết kế phổ biến và những sai lầm trong lựa chọn] (# 7-cạm bẫy thiết kế phổ biến)
8. [Câu hỏi thường gặp] (# 8-Câu hỏi thường gặp)

1. Sự khác biệt thiết kế cơ bản giữa lồng sóc và cánh quạt vết thương

Sự khác biệt chính giữa động cơ cảm ứng lồng sóc và rôto quấn nằm ở cấu tạo rôto của chúng, về cơ bản ảnh hưởng đến các đặc tính điện và cơ học của chúng.

Xây dựng cánh quạt lồng sóc

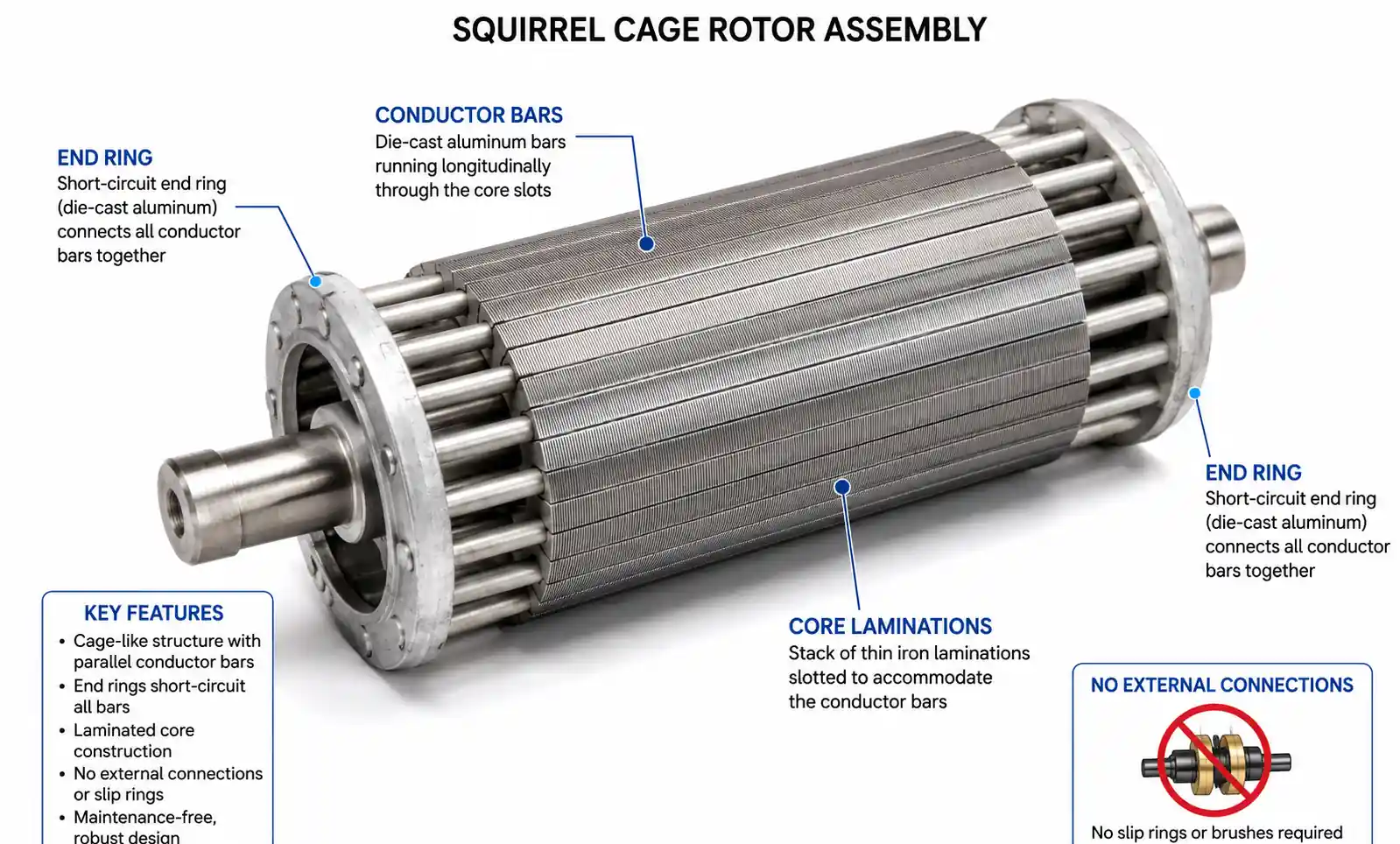

Rôto lồng sóc bao gồm một lõi sắt nhiều lớp với các rãnh dọc chứa các thanh nhôm hoặc đồng không cách điện. Các thanh này được đoản mạch ở cả hai đầu bởi các vòng cuối, tạo ra một cấu trúc giống như lồng đã đặt tên cho loại rôto này. Toàn bộ cụm thường được đúc như một bộ phận duy nhất, dẫn đến kết cấu chắc chắn, không cần bảo trì mà không cần kết nối điện bên ngoài. Các cuộn dây rôto bị đoản mạch vĩnh viễn, có nghĩa là điện trở và điện kháng rôto được cố định theo thiết kế và không thể sửa đổi trong quá trình vận hành.

Cánh quạt lồng sóc hiện đại sử dụng nhôm (chi phí thấp hơn, trọng lượng nhẹ hơn) hoặc đồng (hiệu suất cao hơn, dẫn nhiệt tốt hơn) cho các thanh dẫn. Thiết kế thanh sâu và lồng đôi cũng có sẵn cho các ứng dụng yêu cầu cải thiện mô-men xoắn khởi động mà không làm giảm hiệu quả vận hành. Việc không có vòng trượt, chổi than và điện trở bên ngoài làm cho động cơ lồng sóc vốn đáng tin cậy hơn và phù hợp với môi trường công nghiệp khắc nghiệt.

Xây dựng cánh quạt quấn

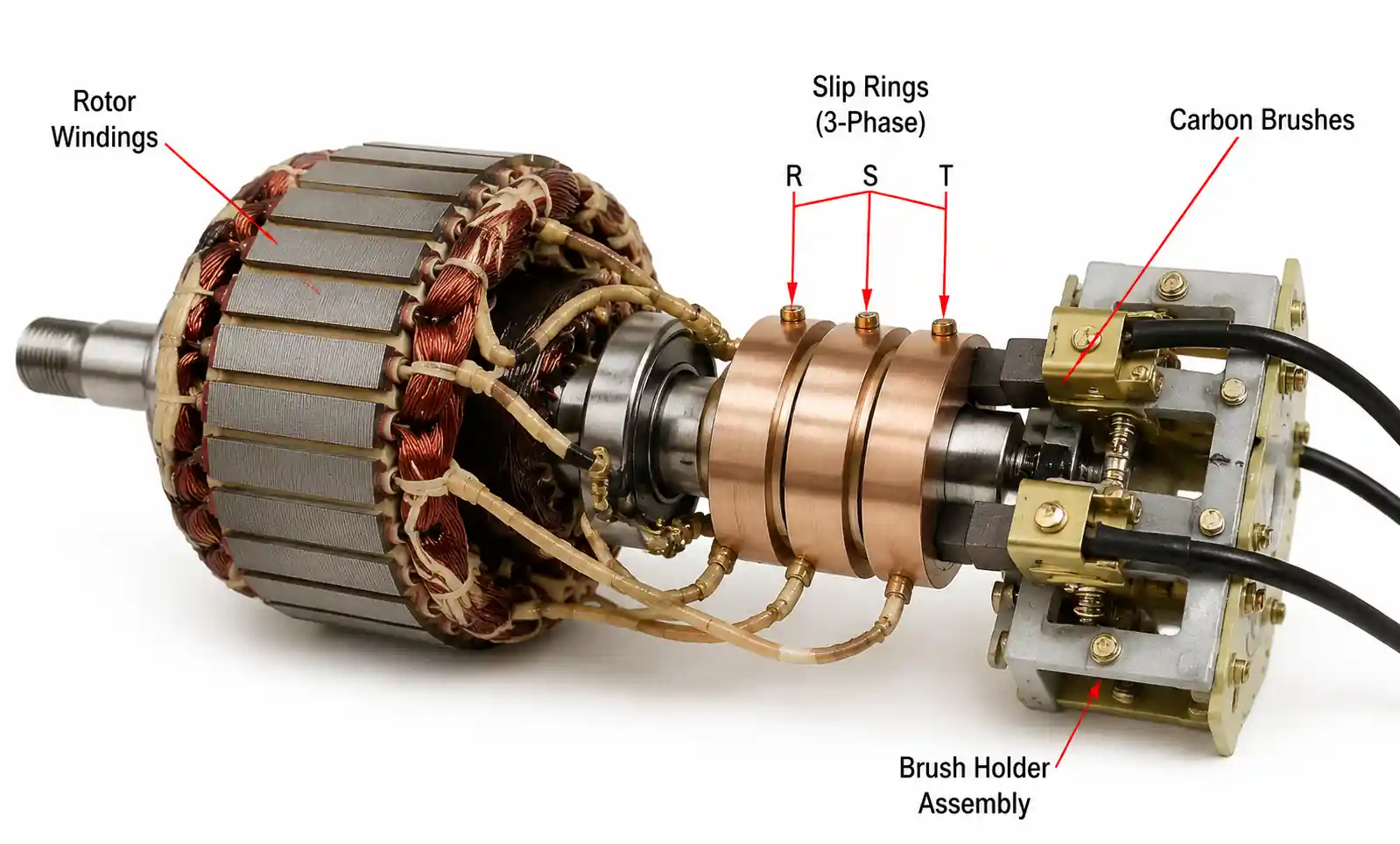

Ngược lại, rôto quấn có cuộn dây ba pha tương tự như stato, với các cuộn dây được đặt trong các khe xung quanh lõi rôto. Các cuộn dây này thường được kết nối với ngôi sao bên trong, với ba đầu mở được đưa ra ba vòng trượt gắn trên trục rôto. Bàn chải carbon hoặc kim loại-than chì đi trên các vòng trượt này cung cấp kết nối điện với các ngân hàng điện trở bên ngoài hoặc mạch điều khiển. Cấu hình này cho phép điện trở mạch rôto thay đổi trong điều kiện khởi động và chạy, cho phép kiểm soát chính xác các đặc tính hiệu suất của động cơ.

Thiết kế rôto quấn cung cấp quyền truy cập vào mạch rôto, đây là ưu điểm chính của nó. Bằng cách chèn điện trở bên ngoài trong quá trình khởi động, các kỹ sư có thể hạn chế dòng khởi động trong khi vẫn duy trì mô-men xoắn khởi động cao. Trong quá trình hoạt động bình thường, điện trở bên ngoài có thể bị giảm hoặc đoản mạch để đạt được hiệu quả tối đa. Tuy nhiên, tính linh hoạt này đi kèm với chi phí tăng độ phức tạp, yêu cầu bảo trì cao hơn do mòn bàn chải và vòng trượt, và đầu tư ban đầu lớn hơn.

2. So sánh các thông số hiệu suất chính

Hiểu được sự khác biệt về số lượng giữa động cơ rôto lồng sóc và quấn là điều cần thiết cho việc ra quyết định kỹ thuật. Bảng sau đây tóm tắt các thông số hiệu suất quan trọng ảnh hưởng đến việc lựa chọn động cơ.

Tham số	Rôto lồng sóc	Rotor vết thương	Tác động kỹ thuật
Bắt đầu hiện tại	5-8× định mức hiện tại	2-3× định mức hiện tại	Ảnh hưởng đến kích thước cầu dao, công suất máy biến áp, giảm điện áp
Mô-men xoắn khởi động	50-100% mô-men xoắn định mức (tiêu chuẩn); 200-250% (thiết kế mô-men xoắn cao)	200-300% mô-men xoắn định mức (có thể điều chỉnh)	Rất quan trọng đối với tải trọng quán tính cao, băng tải, máy nghiền
Hiệu quả đầy tải	92-96% (IE3 / IE4)	88-93% (có vòng trượt)	Tác động đến chi phí năng lượng vận hành trong suốt vòng đời động cơ
Hệ số công suất (Đầy tải)	0,85-0,90	0.80-0.88	Ảnh hưởng đến yêu cầu bù công suất phản kháng
Phạm vi điều khiển tốc độ	Giới hạn (trừ khi sử dụng VFD)	50-100% tốc độ định mức (thông qua điện trở rôto)	Xác định sự phù hợp cho các ứng dụng tốc độ thay đổi
Trượt rôto ở tải định mức	1-3%	3-8% (thay đổi theo điện trở bên ngoài)	Độ trượt cao hơn có nghĩa là tổn thất rôto nhiều hơn, hiệu suất thấp hơn
Mô-men xoắn kéo ra	200-300% mô-men xoắn định mức	250-350% mô-men xoắn định mức	Khả năng quá tải cho các điều kiện thoáng qua
Khoảng thời gian bảo trì	5000-8000 giờ (chỉ ổ trục)	1000-2000 giờ (bàn chải / vòng trượt)	Ảnh hưởng đến thời gian ngừng hoạt động và chi phí nhân công bảo trì

Khoảng cách hiệu suất giữa hai loại rôto này trở nên đặc biệt quan trọng trong các ứng dụng khởi động thường xuyên, tải khởi động cao hoặc yêu cầu tốc độ thay đổi. Đối với các ứng dụng tốc độ không đổi với yêu cầu khởi động vừa phải, động cơ lồng sóc thường mang lại giá trị vòng đời vượt trội do hiệu suất cao hơn và chi phí bảo trì thấp hơn.

Khi đánh giá các thông số này cho một ứng dụng cụ thể, hãy xem xét các hiệu ứng tương tác. Ví dụ, động cơ rôto quấn có vẻ thuận lợi cho các đặc tính khởi động của nó, nhưng hình phạt hiệu suất 3-5% tích lũy thành chi phí năng lượng đáng kể trong các ứng dụng làm việc liên tục chạy 8000+ giờ hàng năm. Ngược lại, đối với động cơ khởi động thường xuyên hoặc yêu cầu điều khiển tốc độ cơ học mà không có thiết bị điện tử, khả năng điều khiển của rôto quấn có thể lớn hơn nhược điểm về hiệu quả của nó.

3. Đặc điểm khởi động và hiệu suất mô-men xoắn

Hành vi khởi động của động cơ cảm ứng là một trong những yếu tố quan trọng nhất trong việc lựa chọn động cơ, đặc biệt là đối với các ứng dụng có tải quán tính cao hoặc công suất cung cấp điện hạn chế.

Hiệu suất khởi động động cơ lồng sóc

Động cơ lồng sóc tiêu chuẩn thể hiện dòng khởi động cao (thường là 600-800% dòng định mức) nhưng mô-men xoắn khởi động tương đối khiêm tốn (50-75% mô-men xoắn định mức đối với NEMA Thiết kế A, 100-150% đối với Thiết kế B). Điều này xảy ra do các thanh rôto có điện trở thấp khi đứng yên, dẫn đến dòng điện cao nhưng hệ số công suất kém trong quá trình khởi động. Dòng khởi động cao có thể gây ra sự sụt giảm điện áp đáng kể trong hệ thống điện yếu, có khả năng ảnh hưởng đến các thiết bị khác trên cùng một nguồn cung cấp.

Để giải quyết những hạn chế này, một số biến thể thiết kế đã được phát triển. Cánh quạt thanh sâu sử dụng hiệu ứng da ở tần số khởi động để tăng lực cản rôto hiệu quả, cải thiện mô-men xoắn khởi động lên khoảng 150-200% đồng thời giảm dòng khởi động xuống 500-650% giá trị định mức. Thiết kế lồng đôi sử dụng hai bộ thanh rôto — một lồng bên ngoài có lực cản cao để khởi động và một lồng bên trong có lực cản thấp để chạy — đạt được những cải tiến hiệu suất tương tự. Tuy nhiên, các thiết kế chuyên dụng này thường hy sinh 1-2% hiệu suất hoạt động so với các thiết kế tiêu chuẩn.

Đối với các ứng dụng mà hiệu suất khởi động là rất quan trọng nhưng mong muốn sự đơn giản của lồng sóc, bộ khởi động mềm hoặc bộ truyền động tần số thay đổi (VFD) cung cấp các giải pháp thay thế điện tử cho điều khiển rôto quấn. Bộ khởi động mềm giới hạn dòng khởi động thông qua điện áp được kiểm soáttage ramp-up nhưng không thể tăng mô-men xoắn khởi động. VFD cung cấp khả năng kiểm soát vượt trội, cung cấp mô-men xoắn định mức đầy đủ ở tốc độ bằng không trong khi giới hạn dòng điện ở mức 150% hoặc ít hơn, loại bỏ hiệu quả mô-men xoắn khởi động truyền thống so với sự đánh đổi dòng điện bắt đầu.

Hiệu suất khởi động động cơ rôto quấn

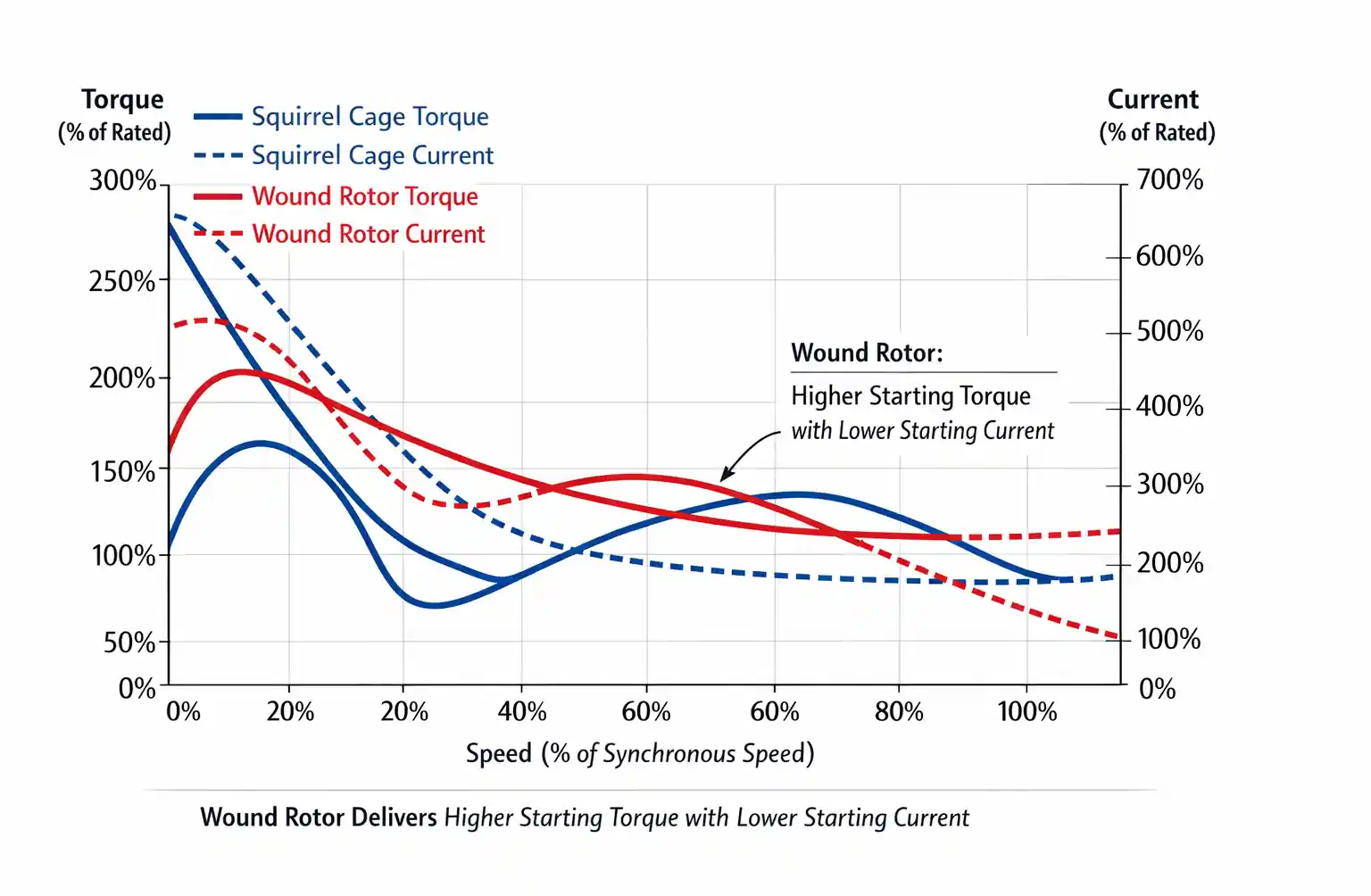

Động cơ rôto quấn vượt trội về hiệu suất khởi động do khả năng chống rôto thay đổi của chúng. Bằng cách chèn điện trở bên ngoài tối đa trong quá trình khởi động, hệ số công suất rôto được cải thiện đáng kể, cho phép động cơ phát triển mô-men xoắn khởi động 200-300% trong khi chỉ tạo ra 200-300% dòng khởi động. Điều này thể hiện một lợi thế cơ bản so với động cơ lồng sóc cho các ứng dụng như quạt quán tính cao, băng tải có tải, máy nghiền và máy nghiền yêu cầu đồng thời cả mô-men xoắn khởi động cao và dòng khởi động hạn chế.

Trình tự khởi động cho động cơ rôto quấn thường bao gồm nhiều bước giảm điện trở khi động cơ tăng tốc. Một ngân hàng điện trở khởi động được thiết kế tốt có thể có 4-6 bước, với mỗi bước bị đoản mạch khi động cơ đạt đến tốc độ xác định trước. Bộ điều khiển điện tử hiện đại tự động hóa quá trình này, tối ưu hóa cấu hình gia tốc để giảm thiểu tổn thất năng lượng và độ mượt mà của mô-men xoắn tối đa. Khi động cơ đạt đến tốc độ định mức, điện trở bên ngoài sẽ bị đoản mạch hoàn toàn và động cơ hoạt động với hiệu suất tối đa tương tự như động cơ lồng sóc.

Bảng sau đây so sánh trình tự khởi động điển hình cho cả hai loại động cơ trong ứng dụng 100 HP, 460V:

Phương pháp khởi động	Dòng khởi động cao nhất	Mô-men xoắn khởi động	Thời gian tăng tốc	Phù hợp với ứng dụng
Lồng sóc - DOL (Trực tuyến trực tuyến)	600A (600%)	75%	3-5 giây	Tải nhẹ, nguồn cung mạnh
Lồng sóc - Star-Delta	200A (200%)	25%	8-12 giây	Chỉ tải khởi động rất nhẹ
Lồng sóc - Khởi động mềm	300A (300%)	40-50%	10-15 giây	Tải vừa phải, dòng điện hạn chế
Lồng sóc - VFD	150A (150%)	150%	Biến	Mô-men xoắn cao, điều khiển chính xác
Rotor vết thương - Điện trở 5 bước	250A (250%)	250%	6-8 giây	Quán tính cao, nguồn cung hạn chế

So sánh này chứng minh rằng động cơ rôto quấn cung cấp sự kết hợp độc đáo giữa mô-men xoắn khởi động cao với dòng khởi động vừa phải mà không yêu cầu điều khiển điện tử đắt tiền, giúp chúng tiết kiệm chi phí cho các ứng dụng cụ thể mặc dù yêu cầu bảo trì cao hơn.

4. Khả năng kiểm soát tốc độ và phân tích hiệu quả

Yêu cầu kiểm soát tốc độ ảnh hưởng đáng kể đến việc lựa chọn giữa động cơ lồng sóc và rôto quấn, vì mỗi loại mang lại những lợi thế riêng biệt tùy thuộc vào phương pháp điều khiển và cấu hình vận hành.

Kiểm soát tốc độ với động cơ lồng sóc

Động cơ lồng sóc truyền thống cung cấp các tùy chọn điều khiển tốc độ hạn chế mà không cần truyền động điện tử. Thiết kế thay đổi cực có thể cung cấp 2-4 tốc độ rời rạc (chẳng hạn như 1800/900 RPM hoặc 1200/900/600 RPM), nhưng đây là những thay đổi từng bước chứ không phải điều chỉnh liên tục. Đối với các ứng dụng yêu cầu thay đổi tốc độ mượt mà, động cơ lồng sóc phải được ghép nối với bộ truyền động tần số thay đổi (VFD).

Điều khiển VFD của động cơ lồng sóc đã trở thành cách tiếp cận thống trị cho các ứng dụng tốc độ thay đổi trong các cơ sở công nghiệp hiện đại. Bằng cách thay đổi cả điện áp và tần số trong khi vẫn duy trì tỷ lệ V / Hz, VFD mang lại các đặc tính mô-men xoắn tuyệt vời trên toàn bộ dải tốc độ. Ở tốc độ giảm, động cơ hoạt động ở mức trượt giảm tương ứng, duy trì hiệu suất cao. VFD hiện đại đạt được hiệu suất tổng thể của hệ thống là 94-97% trong phạm vi hoạt động bình thường, với bản thân biến tần thường đóng góp 2-3% tổn thất.

Hạn chế chính của động cơ lồng sóc điều khiển bằng VFD là làm mát ở tốc độ thấp. Dưới khoảng 30% tốc độ định mức, quạt gắn trên rôto cung cấp luồng không khí không đủ, yêu cầu thông gió cưỡng bức bên ngoài hoặc giảm công suất động cơ. Đối với các ứng dụng yêu cầu hoạt động tốc độ thấp liên tục với mô-men xoắn tối đa, có thể cần động cơ thông gió riêng biệt hoặc kích thước khung lớn hơn.

Kiểm soát tốc độ với động cơ rôto quấn

Động cơ rôto quấn cung cấp khả năng kiểm soát tốc độ vốn có thông qua sự thay đổi điện trở rôto mà không yêu cầu chuyển đổi tần số. Bằng cách tăng lực cản bên ngoài, độ trượt của động cơ tăng tỷ lệ, giảm tốc độ trong khi vẫn duy trì khả năng mô-men xoắn. Phương pháp này, mặc dù đơn giản và mạnh mẽ, nhưng bị mất hiệu suất đáng kể ở tốc độ giảm vì năng lượng tiêu tán trong mạch rôto tăng lên khi trượt.

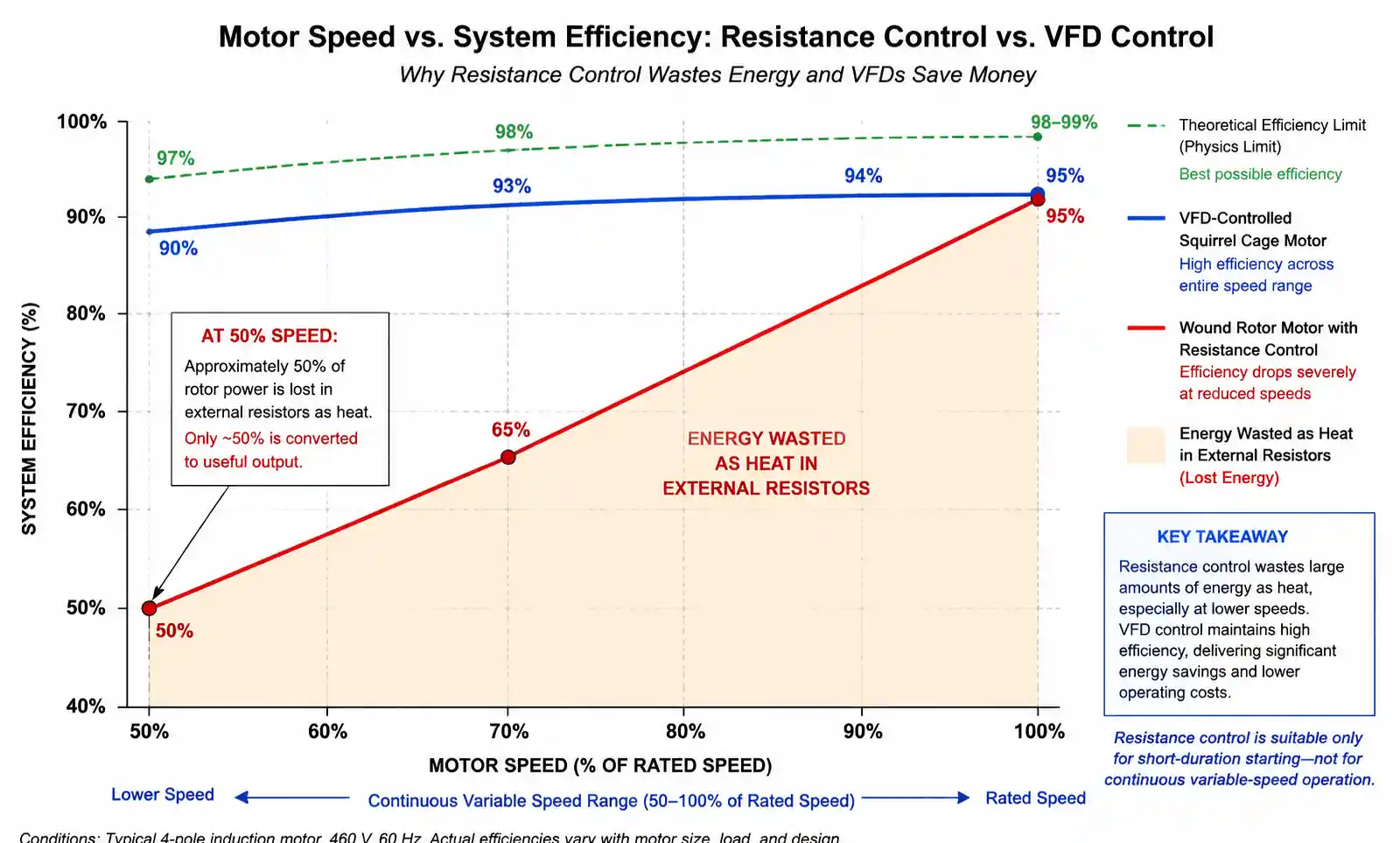

Mối quan hệ giữa tốc độ và hiệu quả trong động cơ rôto quấn điều khiển điện trở là rất quan trọng để đánh giá ứng dụng. Ở tốc độ 50%, khoảng 50% công suất đầu vào của rôto được tiêu tán dưới dạng nhiệt trong các điện trở bên ngoài. Điều này làm cho điều khiển điện trở không phù hợp để hoạt động liên tục ở tốc độ giảm, nhưng có thể chấp nhận được đối với nhiệm vụ gián đoạn hoặc các ứng dụng có thời gian giảm tốc độ ngắn.

Đối với các ứng dụng yêu cầu hoạt động tốc độ thay đổi hiệu quả, động cơ rôto quấn có thể được trang bị bộ truyền động Kramer tĩnh hoặc bộ truyền động Scherbius, giúp thu hồi năng lượng trượt và đưa nó trở lại nguồn điện thay vì tản nhiệt dưới dạng nhiệt. Các hệ thống này đạt được hiệu suất tương đương với động cơ lồng sóc được điều khiển bởi VFD nhưng với chi phí vốn cao hơn đáng kể và độ phức tạp. Do đó, chúng hiếm khi được chỉ định cho các cài đặt mới, phần lớn đã được thay thế bởi động cơ lồng sóc với VFD.

Phương pháp kiểm soát tốc độ	Phạm vi tốc độ	Hiệu quả ở tốc độ 50%	Kiểm soát độ mượt mà	Chi phí tương đối	Ứng dụng tốt nhất
Lồng sóc + VFD	0-100%	94-96%	Xuất sắc	Trung bình	Tốc độ biến đổi chung
Rotor vết thương + Sức đề kháng	50-100%	50-65%	Tốt	Thấp	Giảm tốc độ gián đoạn
Rotor vết thương + Phục hồi trượt	50-100%	88-92%	Xuất sắc	Rất cao	Động cơ lớn, hoạt động liên tục (kế thừa)
Thay đổi cực	Các bước rời rạc	92-95%	Chỉ thay đổi bước	Thấp-Trung bình	Các ứng dụng đa tốc độ cố định

Các đặc tính hiệu quả làm cho động cơ lồng sóc điều khiển bằng VFD trở thành giải pháp ưa thích cho hầu hết các ứng dụng tốc độ thay đổi hiện đại, với động cơ rôto quấn vẫn khả thi chủ yếu trong các tình huống trang bị thêm nơi cơ sở hạ tầng hiện có có thể được tận dụng hoặc trong các ứng dụng có yêu cầu khởi động rất cụ thể.

5. Hướng dẫn lựa chọn ứng dụng cụ thể

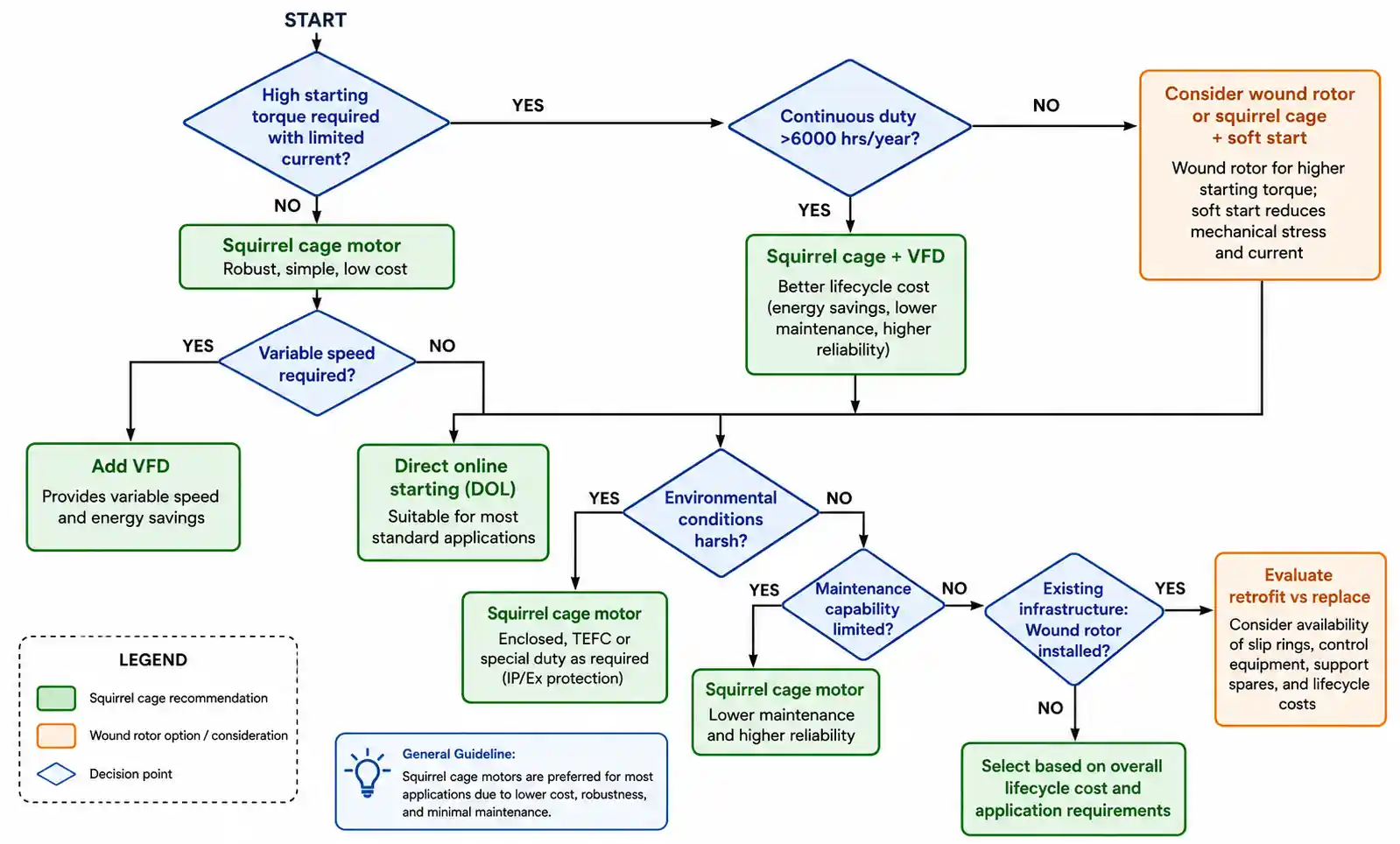

Việc lựa chọn loại rôto tối ưu đòi hỏi phải phân tích cẩn thận các yêu cầu cụ thể của ứng dụng, bao gồm mô-men xoắn khởi động, chu kỳ làm việc, nhu cầu kiểm soát tốc độ và môi trường hoạt động.

Khi nào nên chọn cánh quạt lồng sóc

Động cơ lồng sóc là lựa chọn ưu tiên cho phần lớn các ứng dụng công nghiệp do tính đơn giản, độ tin cậy và tổng chi phí sở hữu thấp hơn. Chúng đặc biệt phù hợp cho:

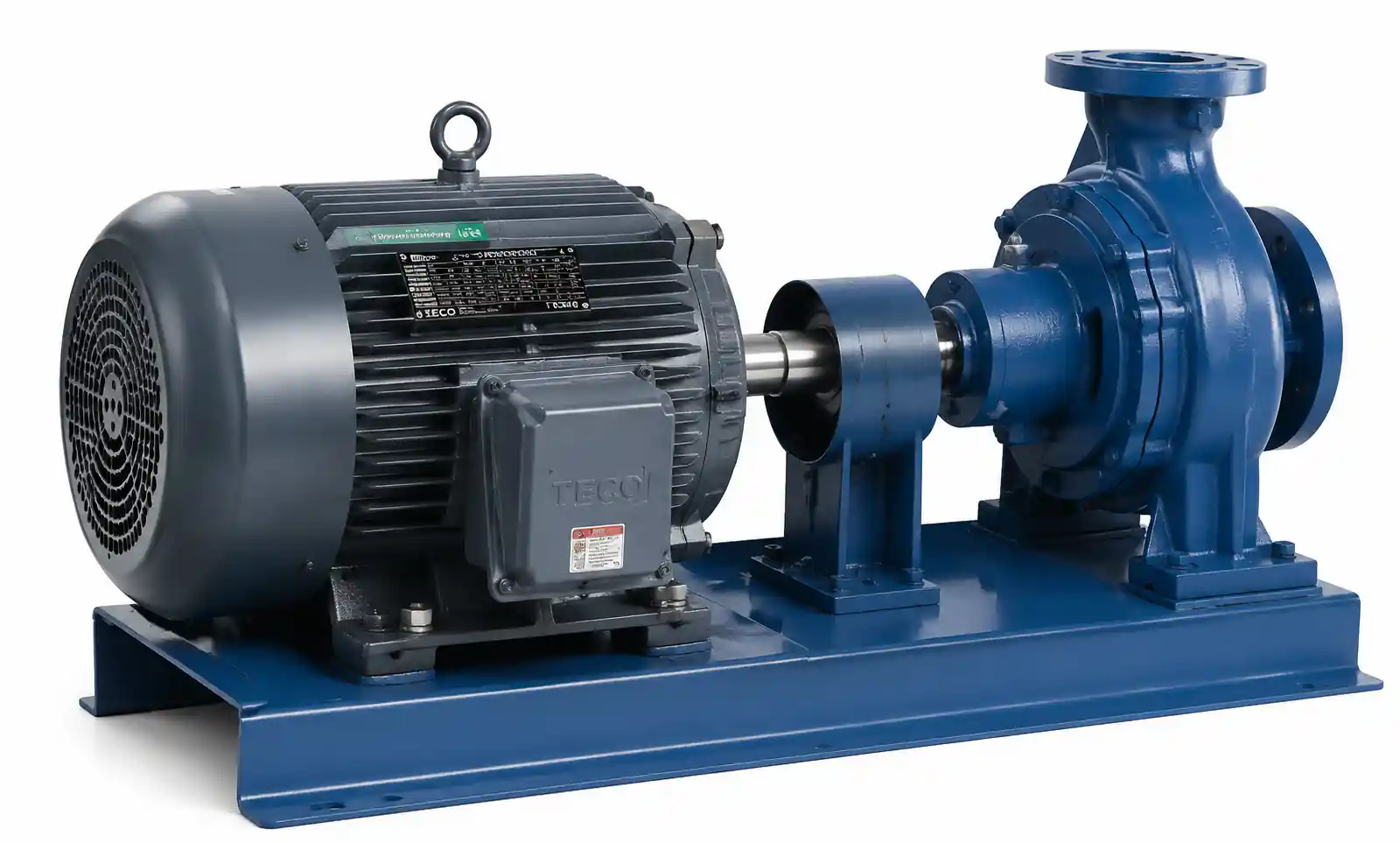

Các ứng dụng tốc độ không đổi với tải khởi động từ nhẹ đến trung bình: Máy bơm, quạt, máy thổi và máy nén hoạt động ở tốc độ cố định được hưởng lợi từ hiệu suất cao và bảo trì tối thiểu của động cơ lồng sóc. Ngay cả với dòng khởi động cao, thời gian khởi động ngắn có tác động không đáng kể đến mức tiêu thụ năng lượng trong suốt vòng đời hoạt động của động cơ.

Các ứng dụng tốc độ thay đổi khi kết hợp với VFD: Quy trình sản xuất hiện đại, hệ thống HVAC và thiết bị xử lý vật liệu ngày càng yêu cầu điều khiển tốc độ thay đổi. Sự kết hợp giữa động cơ lồng sóc và VFD mang lại hiệu suất tuyệt vời với hiệu suất hệ thống vượt quá 94%, vượt trội hơn nhiều so với các lựa chọn thay thế rôto quấn được kiểm soát bằng điện trở.

Môi trường khắc nghiệt hoặc nguy hiểm: Việc không có vòng trượt và chổi than làm cho động cơ lồng sóc vốn phù hợp hơn cho các ứng dụng trong môi trường dễ cháy nổ (Loại I, Phân khu 1/2), môi trường ăn mòn hoặc các vị trí có độ bụi hoặc độ ẩm cao. Cấu trúc rôto kín giảm thiểu nguy cơ nhiễm bẩn và loại bỏ nguy cơ phóng điện hồ quang liên quan đến tiếp xúc với bàn chải.

Các ứng dụng yêu cầu bảo trì tối thiểu : Các cơ sở có nhân viên bảo trì hạn chế hoặc lắp đặt từ xa được hưởng lợi từ khoảng thời gian bảo trì chỉ ổ trục 5000-8000 giờ của động cơ lồng sóc, so với 1000-2000 giờ đối với dịch vụ chổi quét rôto quấn và vòng trượt.

Khi nào nên chọn động cơ rôto quấn

Bất chấp sự thống trị của động cơ lồng sóc, thiết kế rôto quấn vẫn tối ưu cho các ứng dụng cụ thể, nơi các đặc điểm độc đáo của chúng mang lại những lợi thế hữu hình:

Tải trọng quán tính cao yêu cầu mô-men xoắn khởi động cao với dòng điện khả dụng hạn chế: Máy nghiền bi, máy nghiền, quạt thông gió lớn và vận thăng mỏ thường có sự kết hợp đầy thách thức này. Động cơ rôto quấn có thể cung cấp mô-men xoắn khởi động 250-300% trong khi chỉ tạo ra dòng điện 200-250%, đây có thể là giải pháp thiết thực duy nhất khi công suất cung cấp điện bị hạn chế và VFD có chi phí quá cao do kích thước động cơ.

Các ứng dụng trang bị thêm với cơ sở hạ tầng rôto quấn hiện có : Khi thay thế động cơ trong các cơ sở có lắp đặt bảng điều khiển điện trở rôto và thiết bị đóng cắt liên quan, việc chỉ định một động cơ rôto quấn khác có thể tiết kiệm hơn so với việc chuyển đổi toàn bộ hệ thống sang điều khiển VFD, đặc biệt là đối với động cơ trên 500 HP.

Các ứng dụng yêu cầu gia tốc có kiểm soát của tải quán tính cao : Khởi động điện trở từng bước của động cơ rôto quấn cung cấp khả năng tăng tốc mượt mà, có kiểm soát giúp hạn chế ứng suất cơ học lên khớp nối, hộp số và thiết bị dẫn động. Mặc dù VFD cung cấp khả năng kiểm soát vượt trội, nhưng phương pháp tiếp cận rôto quấn có thể được ưa chuộng trong các ngành công nghiệp bảo thủ hoặc nơi bắt buộc phải có công nghệ đã được chứng minh.

Kiểm soát tốc độ trong các ứng dụng làm việc gián đoạn: Đối với các ứng dụng như vận thăng cần cẩu hoặc thiết bị tạo hình kim loại yêu cầu giảm tốc độ trong thời gian ngắn sau đó là hoạt động ở tốc độ tối đa, điều khiển điện trở đơn giản của động cơ rôto quấn có thể tiết kiệm hơn so với hệ thống VFD, mặc dù hiệu suất thấp hơn trong quá trình giảm tốc độ.

6. Bảo trì, độ tin cậy và tổng chi phí sở hữu

Một phân tích kinh tế toàn diện không chỉ phải xem xét giá mua ban đầu mà còn cả chi phí lắp đặt, tiêu thụ năng lượng, yêu cầu bảo trì và tuổi thọ dự kiến.

So sánh chi phí ban đầu

Động cơ rôto quấn thường có giá bằng 150-200% so với động cơ lồng sóc tương đương do cấu tạo phức tạp hơn, đòi hỏi cuộn dây chính xác của rôto, cụm vòng trượt và cơ cấu giữ chổi than. Các ngân hàng điện trở khởi động bên ngoài thêm 20-30% vào tổng chi phí hệ thống. Đối với động cơ 100 mã lực, điều này có thể chuyển thành 15.000-20.000 đô la cho hệ thống rôto quấn so với 8.000-10.000 đô la cho động cơ lồng sóc với bộ khởi động mềm hoặc 12.000-15.000 đô la với VFD.

Tuy nhiên, việc so sánh chi phí trở nên phức tạp hơn đối với các động cơ lớn hơn (trên 500 HP), nơi khả năng khởi động của rôto quấn mà không cần điều khiển VFD có thể tiết kiệm đáng kể chi phí điện tử công suất. Đối với ứng dụng 2000 HP, động cơ rôto quấn có điện trở khởi động có thể có giá 120.000 đô la so với 180.000 đô la cho động cơ lồng sóc có VFD được đánh giá thích hợp.

Phân tích chi phí hoạt động

Chi phí năng lượng chi phối tính kinh tế vòng đời đối với động cơ hoạt động hơn 4000 giờ hàng năm. Một động cơ 100 HP điển hình chạy 8000 giờ mỗi năm với mức 0,10 đô la / kWh tiêu thụ khoảng 60.000 đô la điện hàng năm. Lợi thế hiệu suất 3-5% của động cơ lồng sóc giúp tiết kiệm 1.800-3.000 đô la hàng năm, có thể thu hồi bất kỳ khoản phí bảo hiểm ban đầu nào trong vòng 2-3 năm.

Đối với động cơ có yêu cầu kiểm soát tốc độ đáng kể, sự so sánh thậm chí còn trở nên thuận lợi hơn đối với động cơ lồng sóc điều khiển bằng VFD. Năng lượng thu hồi thông qua việc giảm tốc độ hiệu quả trong hệ thống VFD (so với van tiết lưu hoặc van giảm chấn) thường tiết kiệm 20-40% năng lượng, vượt xa chi phí của ổ đĩa trong năm đầu tiên hoạt động.

Cân nhắc chi phí bảo trì

Yêu cầu bảo trì khác nhau đáng kể giữa hai loại động cơ. Động cơ lồng sóc chỉ yêu cầu bôi trơn ổ trục (5000-8000 giờ một lần) và vệ sinh định kỳ, với chi phí bảo trì hàng năm điển hình là 200-400 đô la cho một đơn vị 100 HP. Động cơ rôto quấn yêu cầu thay thế chổi than sau mỗi 1000-2000 giờ (300-500 đô la), tái tạo bề mặt vòng trượt 2-3 năm một lần (800-1200 đô la) và bảo dưỡng ổ trục thường xuyên hơn do tải áp suất chổi than bổ sung, tổng cộng 1.500-2.500 đô la hàng năm.

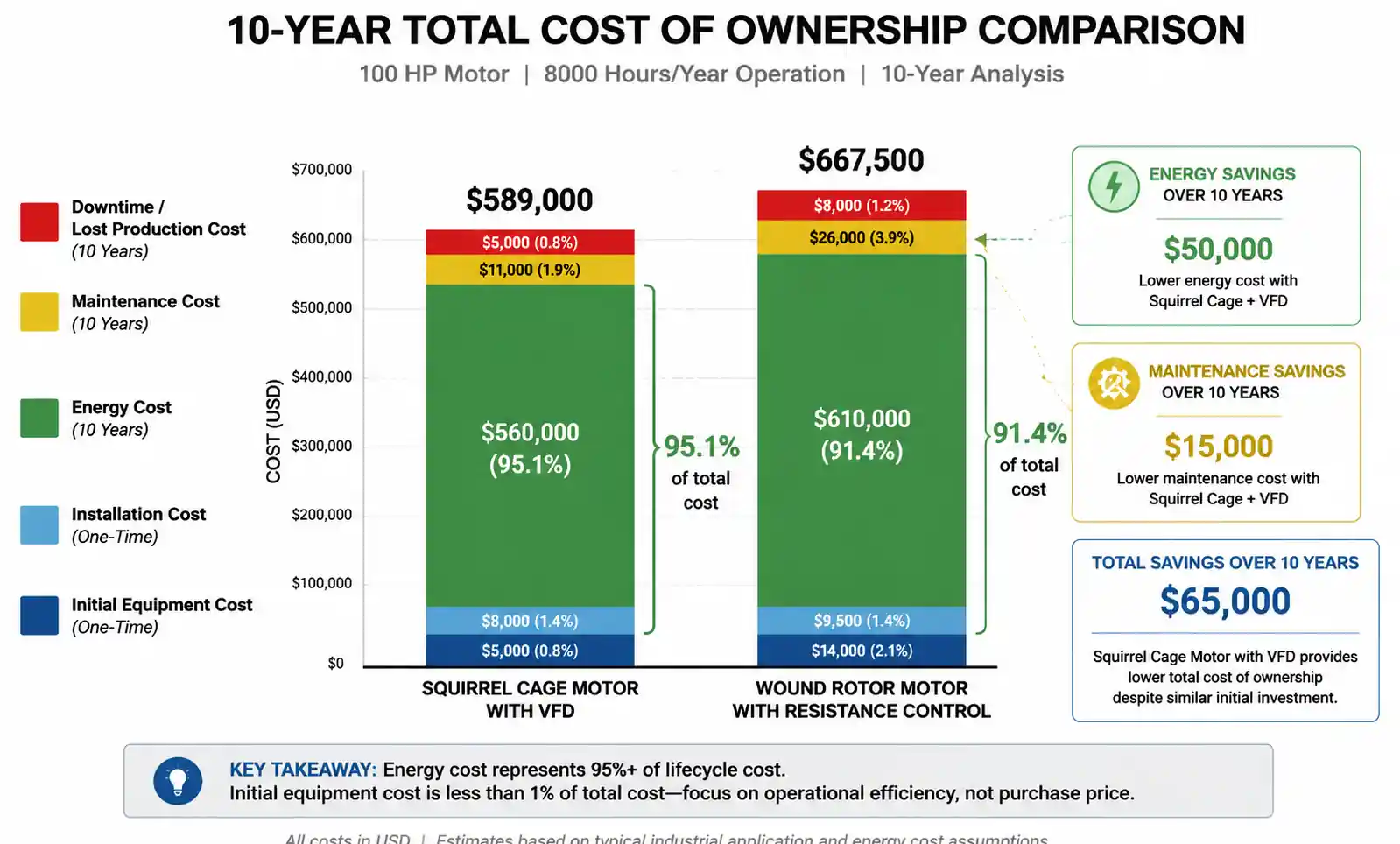

Bảng sau đây tóm tắt so sánh tổng chi phí sở hữu trong 10 năm cho một ứng dụng 100 HP, 8000 giờ / năm điển hình:

Thành phần chi phí	Lồng sóc + VFD	Rotor vết thương + Sức đề kháng
Thiết bị ban đầu	$ 12,000	$ 18,000
Cài đặt	$2,000	$3,500
Năng lượng (10 năm @ hiệu suất 95%)	$ 570,000	$ 620,000
Bảo trì (10 năm)	$3,000	$ 18,000
Chi phí thời gian ngừng hoạt động (ước tính)	$2,000	$ 8,000
Tổng chi phí 10 năm	$589,000	$ 667,500

Phân tích này chứng minh rằng đối với các ứng dụng làm việc liên tục, lợi thế hiệu quả của động cơ lồng sóc và yêu cầu bảo trì thấp hơn giúp tiết kiệm đáng kể vòng đời mặc dù chi phí ban đầu có thể cao hơn khi bao gồm điều khiển VFD.

7. Những cạm bẫy thiết kế phổ biến và sai lầm lựa chọn

Dựa trên kinh nghiệm thực địa và các trường hợp hỗ trợ kỹ thuật, một số lỗi lặp đi lặp lại xảy ra khi các kỹ sư lựa chọn giữa động cơ lồng sóc và động cơ rôto quấn.

Đánh giá thấp yêu cầu bắt đầu

Một lỗi phổ biến là chọn động cơ lồng sóc tiêu chuẩn cho các ứng dụng có tải khởi động cao mà không phân tích đầy đủ công suất cung cấp điện. Dòng khởi động 600-800% có thể gây ra voltage giảm vượt quá 15%, có khả năng vấp ngã undervoltage rơle hoặc làm gián đoạn thiết bị điện tử nhạy cảm trên cùng một nguồn cung cấp. Trước khi chỉ định bất kỳ động cơ nào, hãy tính toán điện áp dự kiếntage giảm trong quá trình khởi động bằng cách sử dụng công suất ngắn mạch hệ thống và dữ liệu trở kháng động cơ từ báo cáo thử nghiệm của nhà sản xuất.

Đối với các ứng dụng mà phân tích khởi động cho thấy điện áp giảm quá mức, hãy xem xét thiết kế lồng sóc mô-men xoắn cao (NEMA Design C hoặc D), bộ khởi động mềm, VFD hoặc động cơ rôto quấn thay vì chỉ đơn giản là quá khổ động cơ, làm tăng cả dòng khởi động và chi phí mà không giải quyết được vấn đề cơ bản.

Nhìn thấy làm mát ở tốc độ giảm

Khi chỉ định điều khiển VFD cho động cơ lồng sóc, nhiều kỹ sư không tính đến việc giảm khả năng làm mát ở tốc độ thấp. Động cơ TEFC tiêu chuẩn (Làm mát bằng quạt hoàn toàn khép kín) với quạt gắn trên trục giảm khoảng 50% luồng không khí ở tốc độ 50%, yêu cầu giảm đáng kể để hoạt động ở tốc độ thấp liên tục. Đối với các ứng dụng yêu cầu hoạt động bền vững dưới 30% tốc độ định mức, hãy chỉ định động cơ thông gió riêng biệt hoặc tham khảo ý kiến của nhà sản xuất đường cong giảm tốc.

Áp dụng sai điều khiển tốc độ rôto vết thương

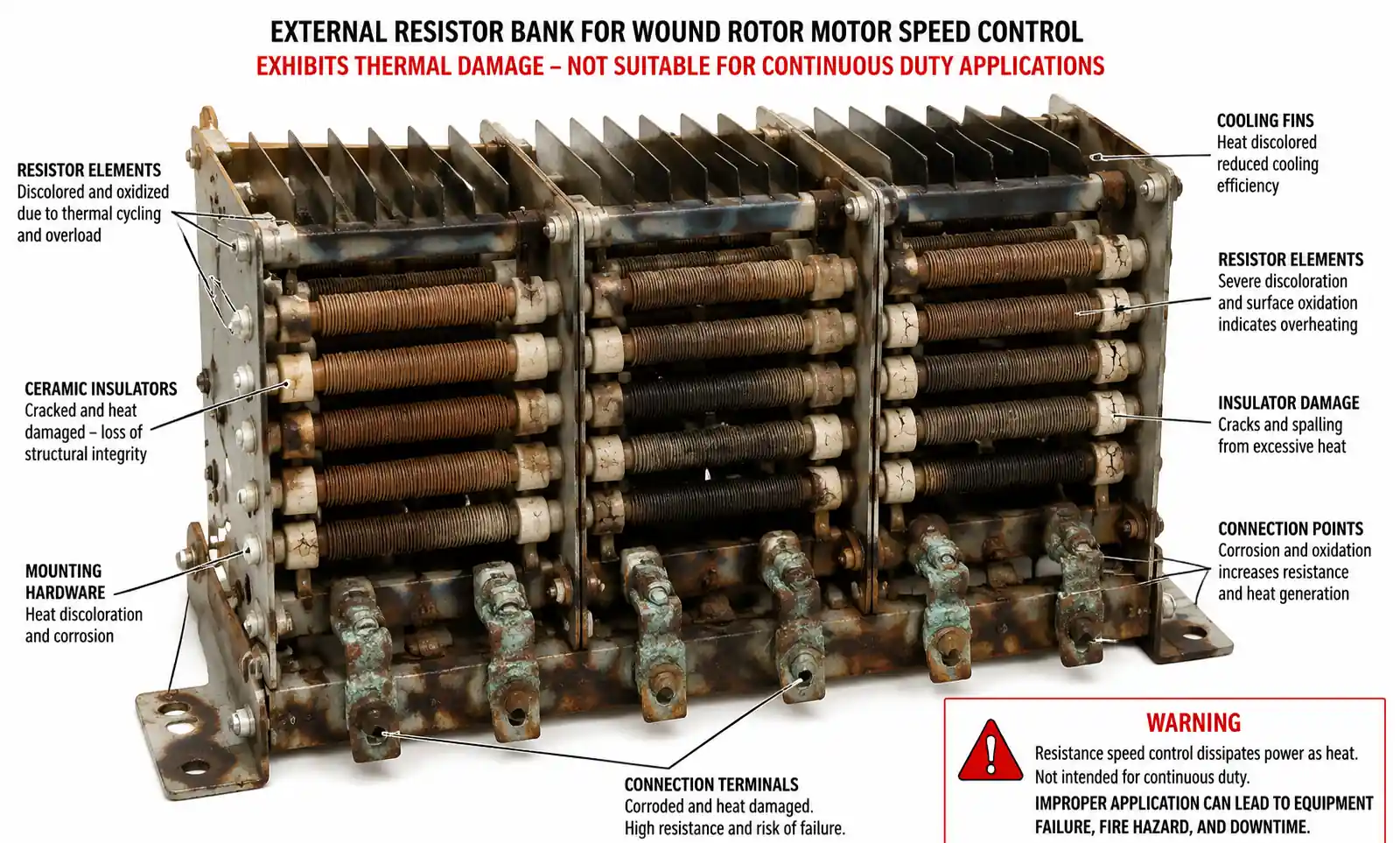

Chỉ định động cơ rôto quấn có điều khiển tốc độ điện trở để vận hành tốc độ thay đổi liên tục là một sai lầm thường gặp dẫn đến tiêu thụ năng lượng quá mức và điện trở quá nóng. Kiểm soát điện trở chỉ tiết kiệm cho việc giảm tốc độ gián đoạn hoặc các ứng dụng có thời gian hoạt động giảm tốc độ nhỏ hơn 20% tổng thời gian chạy. Đối với nhiệm vụ tốc độ thay đổi liên tục, động cơ lồng sóc điều khiển bằng VFD mang lại hiệu suất và hiệu suất điều khiển vượt trội hơn nhiều.

Bỏ qua các yếu tố môi trường

Điều kiện môi trường ảnh hưởng đáng kể đến việc lựa chọn động cơ nhưng thường bị bỏ qua. Động cơ rôto quấn có vòng trượt và chổi than lộ ra ngoài không phù hợp với những vị trí nguy hiểm mà không có vỏ chống cháy nổ đắt tiền cho giàn chổi than. Tương tự, môi trường bụi ăn mòn hoặc mài mòn nhanh chóng làm giảm tuổi thọ của chổi than và vòng trượt, khiến động cơ lồng sóc được ưa chuộng hơn. Luôn xem xét các điều kiện làm việc của động cơ so với xếp hạng môi trường của nhà sản xuất trước khi hoàn tất lựa chọn.

Bỏ qua các yêu cầu kiểm soát tốc độ trong tương lai

Nhiều ứng dụng tốc độ không đổi sau này yêu cầu khả năng tốc độ thay đổi để tối ưu hóa năng lượng hoặc cải tiến quy trình. Động cơ lồng sóc sẵn sàng trang bị thêm VFD với sửa đổi tối thiểu, trong khi động cơ rôto quấn cung cấp các đường nâng cấp hạn chế. Khi các kế hoạch cơ sở dài hạn bao gồm các sáng kiến quản lý năng lượng hoặc tự động hóa tiềm năng, việc lựa chọn động cơ lồng sóc mang lại sự linh hoạt có giá trị trong tương lai ngay cả khi các yêu cầu trước mắt không yêu cầu.

8. Câu hỏi thường gặp

Ưu điểm chính của cánh quạt lồng sóc so với cánh quạt quấn là gì?

Cánh quạt lồng sóc mang lại độ tin cậy cao hơn đáng kể và yêu cầu bảo trì thấp hơn do cấu trúc đơn giản, chắc chắn, không có chổi than, vòng trượt hoặc kết nối bên ngoài. Chúng thường đạt được hiệu suất 92-96% ở các cấp hiệu suất cao và chỉ yêu cầu bảo trì sau mỗi 5000-8000 giờ (bôi trơn ổ trục), so với 1000-2000 giờ để thay thế bàn chải rôto quấn. Đối với hầu hết các ứng dụng, điều này dẫn đến tổng chi phí sở hữu thấp hơn 50-70% trong tuổi thọ 10-15 năm.

Động cơ rôto quấn có thể cung cấp mô-men xoắn khởi động tốt hơn động cơ lồng sóc có VFD không?

Không, VFD hiện đại điều khiển động cơ lồng sóc có thể cung cấp mô-men xoắn định mức 150% từ tốc độ không trong khi giới hạn dòng điện ở khoảng 150% dòng điện định mức, bằng hoặc vượt quá hiệu suất khởi động rôto quấn. Phương pháp VFD cũng cung cấp độ chính xác điều khiển vượt trội, tăng tốc mượt mà hơn và loại bỏ tổn thất điện trở liên quan đến việc khởi động rôto quấn. Cánh quạt quấn chỉ giữ được lợi thế trong các tình huống trang bị thêm với cơ sở hạ tầng hiện có hoặc khi chi phí vốn VFD bị cấm đối với các động cơ rất lớn.

Làm thế nào để so sánh hiệu suất giữa hai loại rôto khi đầy tải?

Động cơ lồng sóc hiệu suất cao (phân loại IE3 / IE4) đạt hiệu suất 92-96% ở tải định mức, cao hơn khoảng 3-5 điểm phần trăm so với động cơ rôto quấn (88-93%) do không có tổn thất vòng trượt và ma sát chổi than. Sự khác biệt về hiệu suất này kết hợp đáng kể trong các ứng dụng làm việc liên tục — đối với động cơ 100 HP chạy 8000 giờ hàng năm, động cơ lồng sóc tiết kiệm khoảng 2.000-3.000 đô la mỗi năm chi phí năng lượng với giá điện công nghiệp điển hình.

Động cơ rôto quấn có còn được sử dụng trong các cài đặt mới không?

Động cơ rôto quấn hiếm khi được chỉ định cho các ứng dụng đa năng mới do tính khả dụng rộng rãi và hiệu suất vượt trội của động cơ lồng sóc điều khiển bằng VFD. Tuy nhiên, chúng vẫn khả thi cho các ứng dụng chuyên biệt như động cơ rất lớn (trên 2000 HP) trong các nhà máy khai thác mỏ hoặc xi măng, nơi dòng khởi động phải được giới hạn mà không cần chi phí vốn của VFD công suất cao hoặc trong các tình huống trang bị thêm nơi cơ sở hạ tầng cánh quạt quấn hiện có có thể được tận dụng một cách kinh tế.

Phạm vi điều khiển tốc độ nào là thiết thực đối với động cơ rôto quấn có điều khiển điện trở?

Động cơ rôto quấn với điều khiển điện trở rôto thực tế hoạt động trong khoảng 50-100% tốc độ định mức cho nhiệm vụ không liên tục. Tốc độ dưới 50%, hiệu suất giảm xuống dưới 60% do tổn thất trượt quá mức, khiến hoạt động liên tục không khả thi về mặt kinh tế. Đối với các ứng dụng yêu cầu hoạt động thường xuyên hoặc liên tục dưới tốc độ 70%, động cơ lồng sóc điều khiển bằng VFD mang lại hiệu suất vượt trội hơn nhiều (thường là 90-95% ở tốc độ 70%) và nên được chỉ định thay thế.

Yêu cầu bảo dưỡng vòng trượt ảnh hưởng như thế nào đến độ tin cậy của động cơ rôto quấn?

Vòng trượt và chổi than yêu cầu kiểm tra sau mỗi 1000-2000 giờ hoạt động, với việc thay thế bàn chải thường cần sau mỗi 2000-4000 giờ tùy thuộc vào điều kiện hoạt động. Vòng trượt yêu cầu tái tạo bề mặt định kỳ 2-3 năm một lần để duy trì tiếp xúc thích hợp. Chi phí bảo trì này làm tăng nguy cơ ngừng hoạt động ngoài kế hoạch so với động cơ lồng sóc và yêu cầu các kỹ thuật viên được đào tạo quen thuộc với việc điều chỉnh gian lận chổi than. Trong các ứng dụng quan trọng, sự khác biệt về độ tin cậy này rất ủng hộ động cơ lồng sóc.

Tôi có thể trang bị thêm VFD cho động cơ rôto quấn không?

Mặc dù có thể về mặt kỹ thuật, nhưng việc trang bị thêm VFD cho động cơ rôto quấn thường không được khuyến khích. Điện trở và điện cảm rôto cao hơn của rôto quấn tạo ra những thách thức điều khiển đối với VFD tiêu chuẩn, có khả năng gây ra nhiệt độ quá mức và khả năng giảm mô-men xoắn. Ngoài ra, vòng trượt và chổi than của động cơ hiện có vẫn là trách nhiệm bảo trì mà không mang lại bất kỳ lợi ích nào trong hoạt động VFD. Cách tiếp cận hợp lý về mặt kinh tế là thay thế động cơ rôto quấn bằng một bộ phận lồng sóc phù hợp với hoạt động của VFD.

Các thông số chính cần xác minh trong bảng dữ liệu động cơ trước khi lựa chọn là gì?

Các thông số quan trọng bao gồm dòng rôto bị khóa (LRA) và mô-men xoắn rôto bị khóa (LRT) để phân tích khởi động, hiệu suất đầy tải và hệ số công suất để tính toán chi phí vận hành, hệ số dịch vụ cho khả năng quá tải và lớp cách điện cho giới hạn tăng nhiệt độ. Đối với động cơ rôto quấn, hãy xác minh thêm điện áp vòng trượttage và xếp hạng hiện tại, thông số kỹ thuật điện trở bên ngoài và khuyến nghị cấp chổi than. Luôn yêu cầu báo cáo thử nghiệm được chứng nhận cho động cơ trên 50 HP để xác minh hiệu suất thực tế phù hợp với xếp hạng bảng dữ liệu.

Kết luận

Sự lựa chọn giữa động cơ cảm ứng lồng sóc và rôto quấn về cơ bản phụ thuộc vào yêu cầu khởi động cụ thể của ứng dụng của bạn, nhu cầu kiểm soát tốc độ, chu kỳ làm việc và môi trường hoạt động. Đối với đại đa số các ứng dụng công nghiệp — đặc biệt là các ứng dụng tốc độ không đổi hoặc các ứng dụng tốc độ thay đổi khi được ghép nối với VFD — động cơ lồng sóc mang lại độ tin cậy, hiệu quả và tổng chi phí sở hữu vượt trội. Kết cấu đơn giản, chắc chắn và yêu cầu bảo trì tối thiểu khiến chúng trở thành lựa chọn mặc định cho các cơ sở công nghiệp hiện đại.

Động cơ rôto quấn giữ được lợi thế thích hợp trong các ứng dụng yêu cầu mô-men xoắn khởi động cao với dòng điện khả dụng hạn chế, đặc biệt là đối với động cơ lớn (trên 500 HP) nơi chi phí VFD trở nên quá cao hoặc trong các tình huống trang bị thêm với cơ sở hạ tầng rôto quấn hiện có. Tuy nhiên, yêu cầu bảo trì cao hơn, hiệu quả thấp hơn và lộ trình nâng cấp hạn chế khiến chúng ngày càng kém cạnh tranh hơn khi công nghệ VFD tiến bộ và chi phí giảm.

Khi đưa ra lựa chọn cuối cùng, hãy ưu tiên phân tích toàn diện về mô-men xoắn khởi động so với các yêu cầu hiện tại ban đầu, đặc điểm chu kỳ nhiệm vụ và tổng chi phí sở hữu trong 10 năm thay vì chỉ tập trung vào giá mua ban đầu. Đối với các ứng dụng có bất kỳ sự không chắc chắn nào về các yêu cầu kiểm soát tốc độ trong tương lai, động cơ lồng sóc cung cấp tính linh hoạt tối đa cho việc trang bị thêm và nâng cấp trong tương lai.

Bạn đã sẵn sàng chỉ định động cơ tối ưu cho ứng dụng của mình chưa? Tải xuống bảng tính lựa chọn động cơ chi tiết của chúng tôi hoặc liên hệ với nhóm kỹ thuật ứng dụng của chúng tôi để được hỗ trợ phân tích bắt đầu, định cỡ VFD và tính toán tổng chi phí sở hữu phù hợp với yêu cầu cụ thể của bạn.
