Thiết kế nhiệt transistor công suất: SOA, nhiệt độ nối và tính toán bộ tản nhiệt

Sự cố nhiệt chiếm hơn 55% các sự cố transistor công suất trong điện tử công nghiệp. Hiểu về Khu vực Hoạt động An toàn (SOA), quản lý nhiệt độ mối nối và tính toán bộ tản nhiệt là rất quan trọng để thiết kế mạch điện đáng tin cậy trong các hệ thống ô tô, tự động hóa công nghiệp và chuyển đổi điện. Hướng dẫn này bao gồm phân tích SOA, tính toán điện trở nhiệt, phương pháp giảm tốc độ và lựa chọn bộ tản nhiệt.

Mục lục

• [Thiết kế nhiệt transistor công suất là gì?](#what-là-điện-transistor-nhiệt-thiết kế)
• [Hiểu về Khu vực Hoạt động An toàn (SOA)](#understanding-khu vực vận hành an toàn-SOA)
• [Nhiệt độ và điện trở nhiệt của mối nối] (#junction-nhiệt độ và điện trở nhiệt)
• [Lựa chọn và tính toán bộ tản nhiệt] (#heat-bồn-chọn và tính toán)
• [Giảm nhiệt độ để đảm bảo độ tin cậy] (#temperature giảm nhiệt độ để tăng độ tin cậy)
• [Ngăn ngừa Tràn Nhiệt] (#thermal-Ngăn Ngừa Chạy Ngoài)
• [Ví dụ thiết kế thực tiễn](ví dụ thiết kế #practical)
• [Lỗi thiết kế nhiệt phổ biến] (#common lỗi thiết kế nhiệt)
• Câu hỏi thường gặp
• Kết luận

Thiết kế nhiệt transistor công suất là gì?

Thiết kế nhiệt transistor công suất kiểm soát tản nhiệt để giữ nhiệt độ mối nối trong giới hạn an toàn. Năng lượng điện chuyển đổi thành nhiệt tại mối nối bán dẫn và phải được dẫn truyền hiệu quả qua bao bì, vật liệu giao diện nhiệt, bộ tản nhiệt và không khí môi trường. Mỗi lần nhiệt độ mối nối tăng 10°C sẽ làm tỷ lệ hỏng hóc tăng gấp đôi.

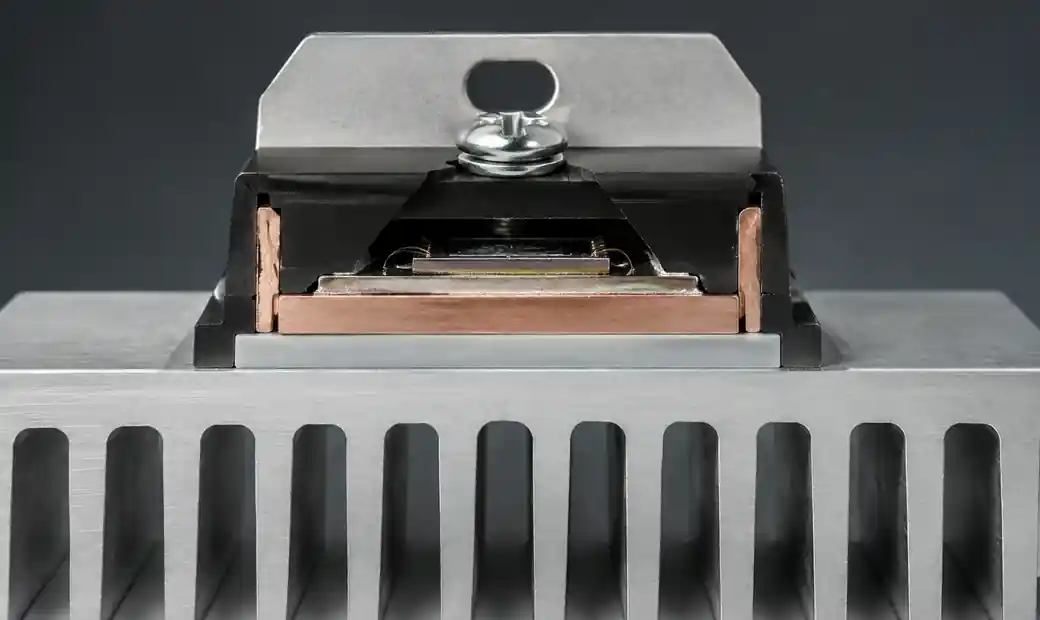

Hệ thống quản lý nhiệt transistor công suất hiển thị dòng nhiệt từ mối nối sang môi trường xung quanh

Hiểu về Khu vực Hoạt động An toàn (SOA)

Khu vực Hoạt động An toàn xác định ranh giới điện áp và dòng điện để vận hành transistor an toàn mà không gây hư hại. Đường cong SOA trong bảng dữ liệu thể hiện điện áp nguồn xả (VDS đối với MOSFET) hoặc điện áp bộ thu - phát xạ (VCE cho BJT) so với dòng điện trong nhiều thời gian xung.

Ranh giới đường cong SOA

Giới hạn dòng điện tối đa tạo thành ranh giới theo chiều dọc, được xác định bởi dung tích dây liên kết và mức định mức gói.

Giới hạn điện áp tối đa tạo ra ranh giới ngang tại mức điện áp phá vỡ.

Đường tiêu tán công suất tối đa dốc từ dòng điện cao/điện áp thấp sang dòng thấp/điện áp cao, theo P = V × I. Ranh giới này thay đổi theo nhiệt độ trường hợp.

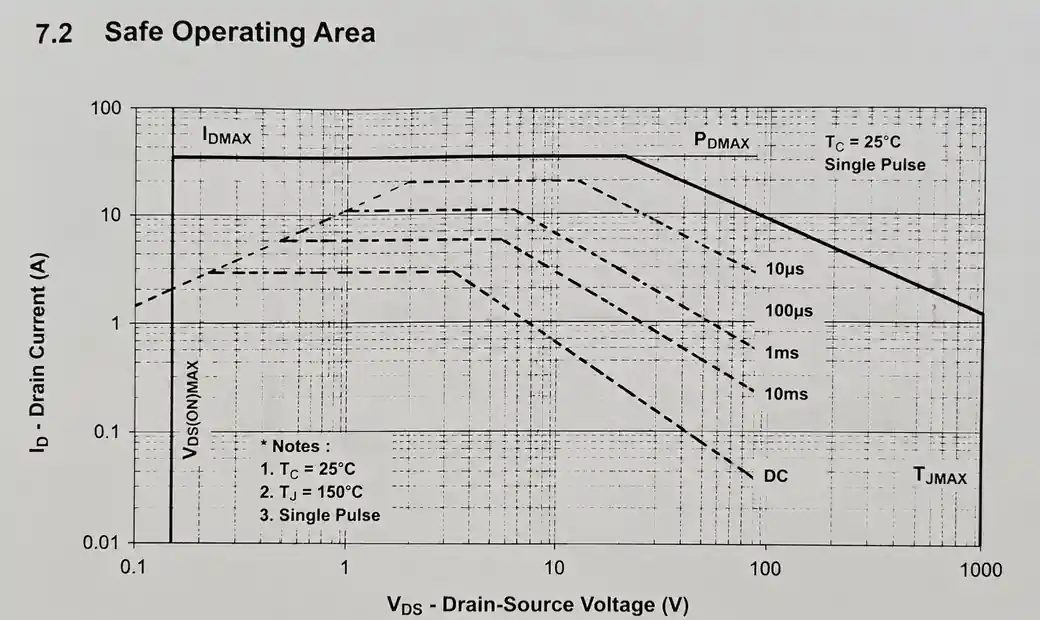

Đường cong SOA vùng hoạt động an toàn cho transistor công suất hiển thị ranh giới điện áp và dòng điện

Giới hạn nhiệt (Phân tích thứ hai) xuất hiện trong BJT dưới dạng dốc âm dốc lớn ở điện áp cao. MOSFET không có cơ chế này do hệ số nhiệt độ dương.

Ranh giới SOA	Giới hạn vật lý	Biên độ thiết kế
Dòng điện tối đa	Dây liên kết/gói	Giảm 20-30%
Điện áp tối đa	Hỏng hóc nút giao	Giảm 20% cho tải cảm ứng
Tiêu tán công suất	Công suất nhiệt	TJ < 125°C cho độ tin cậy
Sự sụp đổ thứ hai	Sợi đốt hiện tại (chỉ BJT)	Tránh gần ranh giới

Giảm nhiệt độ SOA

Đường SOA ở TC = 25°C yêu cầu giảm tỷ lệ ở nhiệt độ cao. Đối với TJ(max) = 150°C ở TC = 100°C:

I_derated = I_SOA(25°C) × [(TJ(max) - TC) / (TJ(max) - 25°C)]

Nhiệt độ và khả năng chịu nhiệt của mối nối

Nhiệt độ nối (TJ) được tính từ nhiệt độ môi trường, tiêu tán công suất và điện trở nhiệt:

TJ = TA + (PD × θJA)

Trong đó θJA = θJC + θCS + θSA

• θJC = Junction-to-case (tham số datasheet, thường 0.3-5°C/W)
• θCS = Giao diện nhiệt, thường 0,2-1°C/W)
• θSA = Nhiệt độ từ bồn rửa sang môi trường (hiệu suất của bộ tản nhiệt, 1-20°C/W)

Mô hình mạng điện trở nhiệt từ điểm nối đến nhiệt độ môi trường

Tính toán tiêu tán công suất

Đối với MOSFET, tổn hao dẫn điện chiếm ưu thế ở tần số thấp:

PD(dẫn điện) = ID² × RDS(bật) × (1 + α × [TJ - 25°C])

Hệ số nhiệt độ α (thường là 0,004-0,006/°C) tính đến sự tăng RDS(on). Ở 150°C, RDS(bật) có thể cao hơn 70-80% so với 25°C.

Tổn hao chuyển mạch trở nên đáng kể trên 20 kHz:

PD(chuyển đổi) = (VDS × ID × [tr + tf] × fsw) / 2

Tham số	Dải sản phẩm điển hình	Ghi chú
θJC (TO-220)	0.5-2°C/W	Tùy thiết bị
θCS (có mỡ)	0.3-0.6°C/W	Lớp mỏng đồng đều
θSA (độ cong tự nhiên)	5-15°C/W	Tùy vào kích thước bồn rửa
θSA (không khí cưỡng bức)	1-5°C/W	Với lưu lượng khí 100-400 LFM

Lựa chọn và tính toán bộ tản nhiệt

Tính điện trở nhiệt cần thiết của bộ tản nhiệt từ nhiệt độ nối tối đa:

θSA(bắt buộc) = [(TJ(max) - TA(max)) / PD(max)] - θJC - θCS

Thiết kế cho TJ = 125°C thay vì mức tối đa tuyệt đối (150-175°C) để tăng độ tin cậy.

Ví dụ: MOSFET tiêu tán 50W ở TA = 70°C, θJC = 1,2°C/W, θCS = 0,5°C/W, thiết kế TJ = 125°C:

θSA = (125 - 70) / 50 - 1,2 - 0,5 = -0,6°C/W (cần khí cưỡng ép)

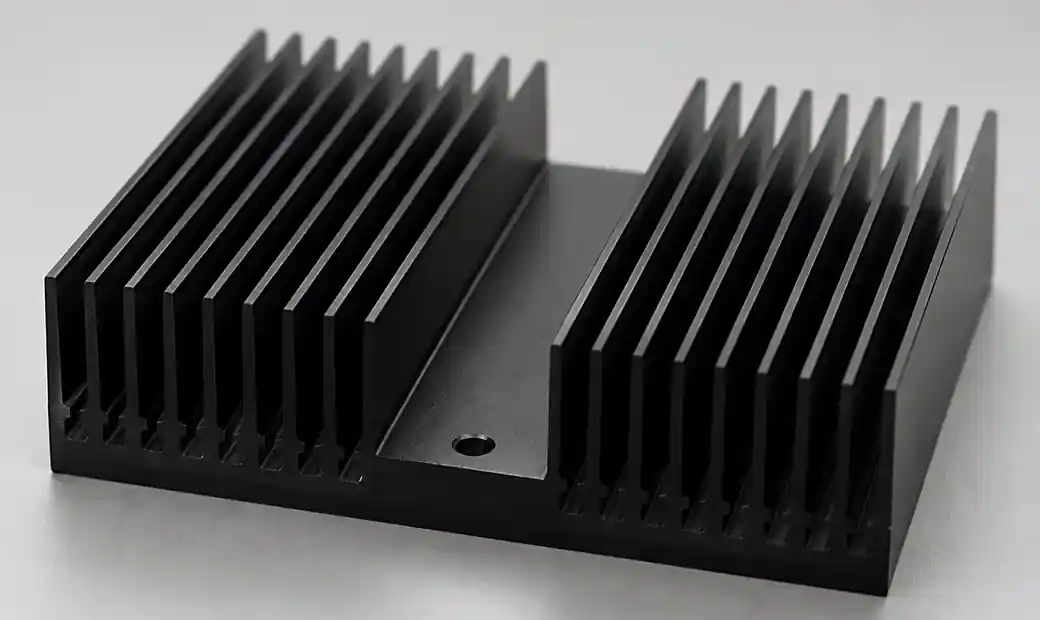

Bộ tản nhiệt ép nhôm với mảng cánh để làm mát transistor công suất

Kích thước bộ tản nhiệt

Đối lưu tự nhiên (nhôm anod đen):

• θSA ≈ 10°C/W: Kẹp nhỏ TO-220 (~20cm²)
• θSA ≈ 5°C/W: Đùn trung bình (~50cm²)
• θSA ≈ 2°C/W: Bộ tản nhiệt lớn (~150cm²)

Không khí cưỡng bức (100-200 LFM) làm giảm θSA từ 40-60%.

Vật liệu giao diện nhiệt

Chất liệu	θCS (°C/W)	Ứng dụng
Mỡ nhiệt	0.3-0.6	Phổ biến nhất, bôi lại định kỳ
Miếng dán nhiệt	0.5-1.5	Sạch sẽ, không cần bảo trì
Thay đổi pha	0.3-0.8	Trở nên lỏng trên 50-60°C
Tiếp xúc khô	2-10	Không chấp nhận được cho thiết bị nguồn điện

Phủ một lớp mỏng đồng đều (0.05-0.1mm). Độ dày quá mức làm tăng lực cản.

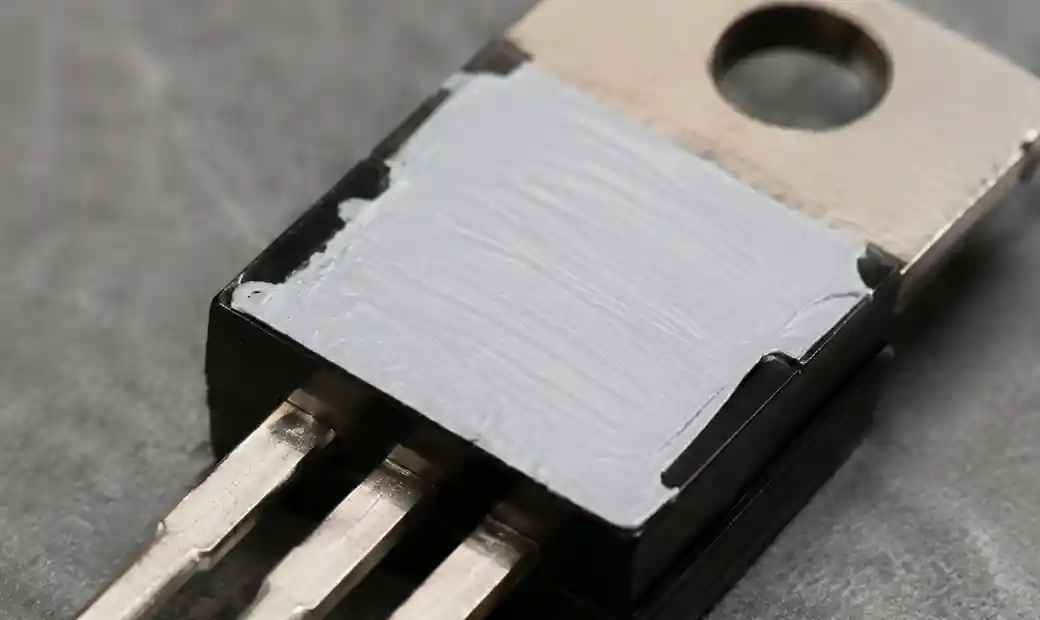

Bôi mỡ nhiệt giữa vỏ transistor và bề mặt tản nhiệt

Giảm nhiệt độ để đảm bảo độ tin cậy

Hoạt động ở mức tối đa tuyệt đối sẽ gây hỏng hóc sớm. Giảm tốc độ làm chậm tuổi thọ bằng cách giảm áp lực lên vật liệu bán dẫn và cấu trúc bao bì.

Hướng dẫn giảm giá trị

Quân sự/Hàng không vũ trụ:

• Nhiệt độ tiếp nối: 75% TJ (tối đa)
• Công suất tiêu tán: 60% mức tối đa
• Điện áp: 80% mức độ hỏng hóc

Công nghiệp:

• Nhiệt độ tiếp nối: 85% TJ (tối đa)
• Công suất tiêu tán: 70% mức tối đa
• Điện áp: 85% mức độ hỏng hóc

Hoạt động ở 125°C thay vì 150°C giúp MTTF tăng 3-5×.

Tính toán giảm tỷ lệ

Đối với MOSFET được đánh giá TJ(max) = 175°C, PD(max) = 300W ở TC = 25°C, giảm công suất:

TJ (tối đa thiết kế) = 175 × 0.85 = 149°C

Tại TC = 100°C: PD(derated) = 300 × [(149 - 100) / (175 - 25)] = 98W

Ngăn ngừa Tràn Nhiệt

Sự bùng phát nhiệt xảy ra khi nhiệt độ tăng lên gây ra sự tiêu tán công suất lớn hơn trong phản hồi dương. BJT dễ bị ảnh hưởng vì dòng điện bộ thu tăng theo nhiệt độ.

BJT Thermal Runaway: VBE giảm -2mV/°C theo nhiệt độ. Trong các mạch phân cực điện áp, điều này làm tăng dòng bazơ và dòng thưởng, tạo ra nhiều nhiệt hơn.

Ổn định nhiệt MOSFET: RDS(bật) tăng theo nhiệt độ (hệ số dương), tạo ra phản hồi âm. Các vùng nóng hơn dẫn dòng điện ít hơn, phân phối tải tự nhiên.

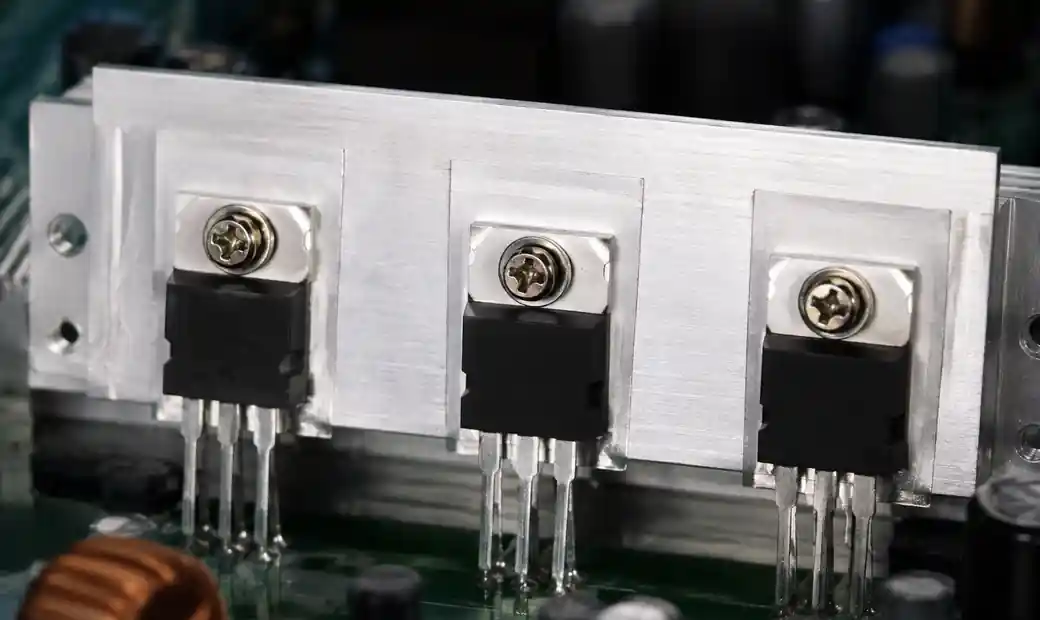

Nhiều MOSFET công suất được gắn trên tản nhiệt chung để đảm bảo ổn định nhiệt

Chiến lược phòng ngừa

Ballast bộ phát/nguồn: Thêm điện trở 0.1-1Ω nối tiếp với bộ phát/nguồn để tạo phản hồi âm. Thiết yếu để song song với các BJT.

Phân cực bù nhiệt độ: Sử dụng điện trở nhiệt hoặc diode trong mạch phân cực để bù hệ số nhiệt độ VBE trong BJT.

Khớp nối nhiệt: Gắn các thiết bị song song trên bộ tản nhiệt chung để cân bằng nhiệt độ.

Giới hạn dòng điện: Tích hợp mạch cảm biến dòng điện giúp giảm ổ đĩa hoặc tắt khi dòng điện vượt ngưỡng.

Ví dụ thiết kế thực tiễn

Ví dụ 1: Thiết kế nhiệt bộ điều chỉnh tuyến tính

Bộ điều chỉnh tuyến tính từ 12V đến 5V cung cấp 3A ở TA(max) = 60°C.

Tiêu tán công suất: PD = (12 - 5) × 3 = 21W

Thông số kỹ thuật: θJC = 2°C/W (TO-220), TJ (thiết kế) = 125°C, θCS = 0,5°C/W

Yêu cầu θSA: θSA = (125 - 60) / 21 - 2 - 0,5 = 0,6°C/W

Đối lưu tự nhiên đạt 1-2°C/W cho TO-220. Yêu cầu luồng khí cưỡng bức (50-100 LFM).

Bộ điều chỉnh điện áp tuyến tính với bộ tản nhiệt trong bộ đóng gói TO-220

Ví dụ 2: Ứng dụng chuyển mạch MOSFET

MOSFET 600V, 20A chuyển mạch tải cảm ở 50 kHz, chu kỳ làm việc 50%.

Tổn thất dẫn điện: RDS(bật) = 0,15Ω ở 25°C, α = 0,005/°C Tại TJ = 125°C: RDS(bật) = 0,15 × [1 + 0,005 × 100] = 0,225Ω PD(cond) = 20² × 0.225 × 0.5 = 45W

Tổn thất chuyển mạch: VDS = 400V, tr + tf = 200ns PD(sw) = (400 × 20 × 200×10⁻⁹ × 50.000) / 2 = 40W

Tổng cộng: PD = 85W

Với θJC = 0,5°C/W, TA = 50°C, yêu cầu θSA = (125 - 50) / 85 - 1,0 = -0,12°C/W

Giải pháp: giảm tần suất chuyển mạch, tối ưu hóa truyền động cổng, MOSFET song song, hoặc sử dụng khí nén cưỡng bức.

Những Lỗi Thiết Kế Nhiệt Phổ Biến

Bỏ qua hệ số nhiệt độ RDS(bật): Ở 150°C, RDS(bật) cao hơn 70-80% so với giá trị 25°C. Luôn áp dụng hiệu chỉnh nhiệt độ.

Giao diện nhiệt không đủ: Khe hở không khí tạo ra điện trở 10°C/W đối với TO-220. Lớp mỡ nhiệt mỏng và đồng đều là bắt buộc.

Hoạt động ở mức tối đa: Thiết kế cho nhiệt độ nối 125-135°C, không phải mức tối đa 150-175°C. Áp dụng biên lợi nhuận 20-30%.

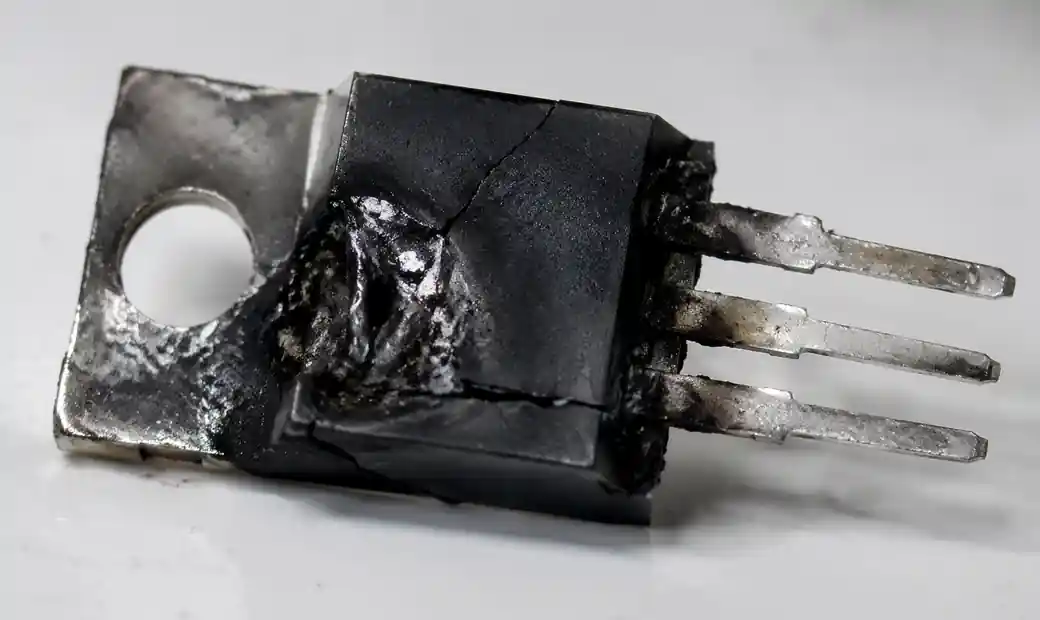

Transistor công suất bị hỏng cho thấy hư hại nhiệt do giảm nhiệt không đủ

Bỏ qua tổn hao chuyển mạch: Trên 20 kHz, tổn hao chuyển mạch bằng hoặc vượt mức tổn hao dẫn điện. Thiết kế truyền động cổng ảnh hưởng trực tiếp đến tổn thất.

Thiết kế tản nhiệt PCB không phù hợp: Các gói gắn bề mặt (D2PAK, DPAK) phụ thuộc vào diện tích đồng. Bảng thông số kỹ thuật giả định 1-2 inch vuông 2oz đồng.

Câu hỏi thường gặp

Hỏi: Khu vực hoạt động an toàn (SOA) của transistor công suất là gì?

SOA xác định ranh giới điện áp và dòng điện để vận hành an toàn mà không gây hư hại. Đường cong SOA vẽ điện áp so với dòng điện cho các khoảng thời gian xung khác nhau, bị giới hạn bởi dòng điện tối đa, phân chia điện áp, tiêu tán công suất và giới hạn nhiệt. Luôn hoạt động trong điều kiện SOA giảm nhiệt độ cho nhiệt độ hộp của bạn.

Hỏi: Làm thế nào để tính nhiệt độ mối nối?

Sử dụng TJ = TA + (PD × θJA), trong đó PD là tổng công suất tiêu tán và θJA là tổng các điện trở nhiệt từ mối nối đến trường hợp, từ trường hợp đến bồn và từ bồn đến môi trường. Tính toán PD bao gồm tổn hao dẫn điện (ID² × RDS(on)) và tổn hao chuyển mạch. Sử dụng RDS(on) đã hiệu chỉnh nhiệt độ hoạt động.

Q: Sự khác biệt giữa θJC và θJA là gì?

θJC (junction-to-case) là điện trở nhiệt từ khuôn đến bề mặt bao bì, được quy định trong bảng dữ liệu. θJA (junction-to-ambient) là tổng điện trở từ die đến không khí, bao gồm bao gồm bao bì, giao diện nhiệt, bộ tản nhiệt và đối lưu. θJA thay đổi theo mức làm mát; θJC là hằng số thiết bị.

Q: Tại sao RDS(on) tăng theo nhiệt độ?

Độ di động của electron trong silicon giảm khi nhiệt độ tăng do dao động mạng (tán xạ phonon). Hệ số nhiệt độ từ +0,4% đến +0,6% trên mỗi °C. Hệ số dương này cung cấp sự ổn định nhiệt và cho phép song song an toàn các MOSFET.

Hỏi: Tôi nên bôi bao nhiêu mỡ nhiệt?

Thoa lớp mỏng đồng đều dày 0,05-0,1mm (50-75 micron)—gần như không nhìn thấy. Điều này lấp đầy các khe hở không khí vi mô trong khi vẫn duy trì điện trở nhiệt thấp. Mỡ quá nhiều làm tăng độ cản thay vì giảm bớt.

Q: Tôi có thể song song transistor công suất mà không có điện trở chia sẻ dòng không?

Đối với MOSFET, đúng vậy—hệ số nhiệt độ dương tự nhiên cân bằng dòng điện. Đối với BJT, điện trở ballast không phát xạ (0.1-1Ω) là bắt buộc vì VBE giảm theo nhiệt độ, gây hiện tượng giữ dòng điện. Luôn gắn các thiết bị song song trên tản nhiệt chung.

Q: Tôi nên thiết kế nhiệt độ bao nhiêu trong các ứng dụng công nghiệp?

Thiết kế cho nhiệt độ nối tối đa từ 125-135°C ngay cả khi được định mức ở 150-175°C. Biên độ 20-30°C này đã tính đến sự lão hóa, suy giảm khả năng chịu nhiệt và các điều kiện bất ngờ, cải thiện đáng kể MTTF. Nhiệt độ môi trường thường từ 70-85°C cho thiết bị kín, 50-60°C cho thiết bị thông gió.

Hỏi: Làm thế nào để giảm tổn thất khi chuyển đổi?

Sử dụng bộ điều khiển cổng nhanh với trở kháng thấp (điện trở cổng 1-5Ω), MOSFET với điện tích cổng thấp (Qg), và bố trí PCB tối ưu với đường mạch cổng ngắn. Chọn MOSFET có RDS(bật) thấp cho điện áp định mức của bạn. Hãy xem xét các cấu trúc chuyển mạch mềm (bộ chuyển đổi cộng hưởng, ZVS) cho các tần số trên 100 kHz.

Kết luận

Thiết kế nhiệt transistor công suất đòi hỏi phải hiểu ranh giới SOA, tính toán nhiệt độ mối nối chính xác và lựa chọn bộ tản nhiệt phù hợp. Đường SOA xác định giới hạn hoạt động phải được giảm nhiệt độ phù hợp với điều kiện thực tế. Tính toán nhiệt độ mối nối sử dụng mô hình điện trở nhiệt dự đoán liệu thiết kế có nằm trong giới hạn an toàn hay không, tính đến tổn thất dẫn điện và chuyển mạch. Giảm nhiệt độ từ 15-25% kéo dài đáng kể tuổi thọ hoạt động so với vận hành ở mức tối đa.
