Cấp nguồn qua Ethernet (PoE): Hướng dẫn thiết kế và lựa chọn hoàn chỉnh cho kỹ sư mạng

Công nghệ Cấp nguồn qua Ethernet (PoE) đã cách mạng hóa cơ sở hạ tầng mạng bằng cách cho phép cung cấp nguồn và dữ liệu đồng thời qua cáp Ethernet tiêu chuẩn. Hướng dẫn này cung cấp cho các kỹ sư mạng, nhà tích hợp hệ thống và người quản lý cơ sở khung kỹ thuật cần thiết để lựa chọn, thiết kế và triển khai hệ thống PoE một cách hiệu quả trên các ứng dụng khác nhau.

Mục lục

1. [Cấp nguồn qua Ethernet là gì và tại sao nó lại quan trọng] (# 1-cấp nguồn qua ethernet là gì và tại sao nó lại quan trọng)
2. [Các tiêu chuẩn và thông số kỹ thuật chính của IEEE] (# 2-key-ieee-standards-and-technical-specifications)
3. [Cách chọn tiêu chuẩn PoE phù hợp cho ứng dụng của bạn] (# 3-cách chọn đúng-tiêu chuẩn poe cho ứng dụng của bạn)
4. [Thông số kỹ thuật và so sánh hiệu suất] (# 4-thông số kỹ thuật và so sánh hiệu suất)
5. [Cân nhắc thiết kế và cạm bẫy triển khai phổ biến] (# 5-cân nhắc thiết kế và cạm bẫy triển khai phổ biến)
6. [Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng] (# 6-Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng)
7. [Câu hỏi thường gặp] (# 7-Câu hỏi thường gặp)
8. [Kết luận và các bước tiếp theo] (# 8-kết luận và các bước tiếp theo)

1. Cấp nguồn qua Ethernet là gì và tại sao nó lại quan trọng

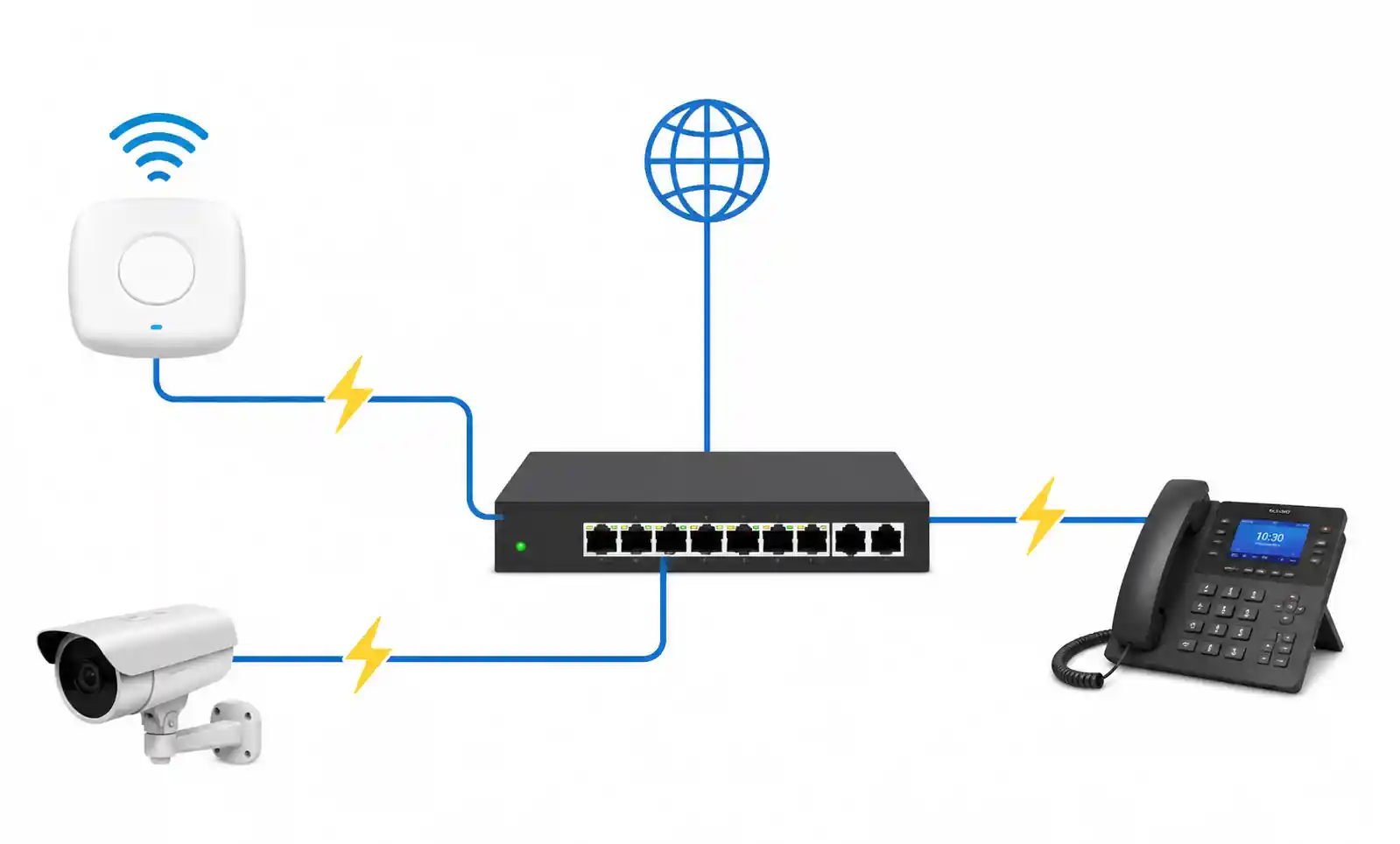

Cấp nguồn qua Ethernet là một công nghệ tiêu chuẩn hóa cho phép cáp mạng mang năng lượng điện cùng với việc truyền dữ liệu. Thay vì yêu cầu bộ đổi nguồn và ổ cắm điện riêng biệt, các thiết bị hỗ trợ PoE nhận được cả kết nối và nguồn điện thông qua một cáp Ethernet Cat5e, Cat6 hoặc cao cấp hơn.

Công nghệ này về cơ bản thay đổi quy hoạch kiến trúc mạng. Trong triển khai thực tế, PoE loại bỏ hạn chế của việc đặt các thiết bị được cấp nguồn gần ổ cắm điện, giảm chi phí lắp đặt từ 30-50% so với hệ thống dây truyền thống và cho phép quản lý năng lượng tập trung thông qua các thiết bị chuyển mạch mạng. Đối với các cơ sở không có nguồn điện AC gần đó — chẳng hạn như điểm truy cập gắn trên trần, camera giám sát ngoài trời hoặc cảm biến IoT từ xa — PoE thường đại diện cho phương pháp cung cấp năng lượng khả thi duy nhất về mặt kinh tế.

Giá trị kỹ thuật của PoE vượt ra ngoài sự tiện lợi. Thiết bị nguồn điện tập trung (PSE) cho phép nguồn điện dự phòng thống nhất thông qua hệ thống UPS, cung cấp chu kỳ nguồn từ xa để khắc phục sự cố và đơn giản hóa việc tuân thủ các quy tắc điện của tòa nhà. Khi các thiết bị kết nối mạng phổ biến trên môi trường doanh nghiệp, công nghiệp và tòa nhà thông minh, việc hiểu các khả năng và hạn chế kỹ thuật của PoE trở nên cần thiết đối với các kiến trúc sư hệ thống và nhóm tích hợp.

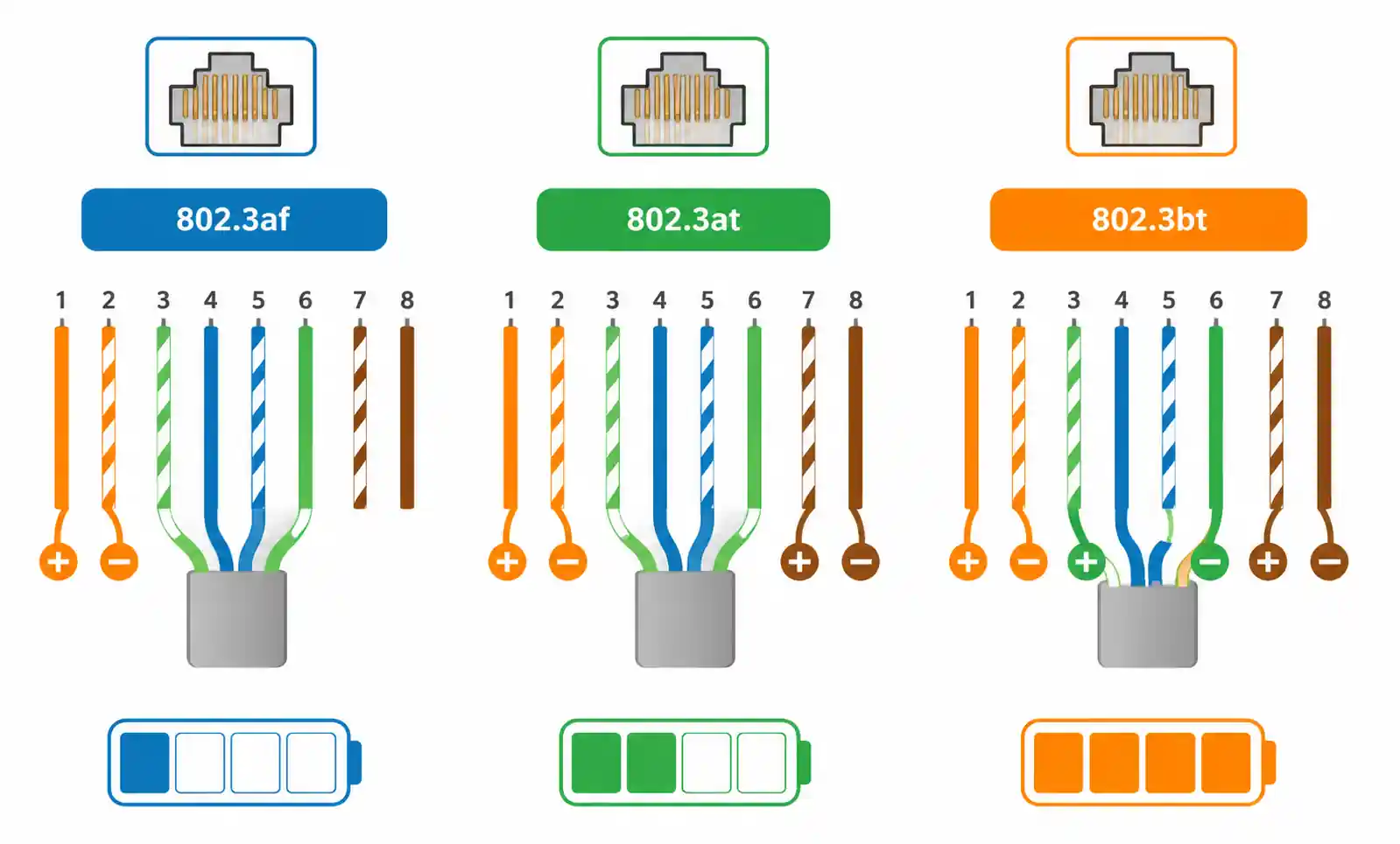

2. Các tiêu chuẩn và thông số kỹ thuật chính của IEEE

IEEE đã thiết lập ba tiêu chuẩn PoE chính, mỗi tiêu chuẩn giải quyết các yêu cầu năng lượng và kịch bản ứng dụng khác nhau. Hiểu các thông số kỹ thuật này là rất quan trọng để phù hợp với khả năng PSE và thiết bị được cấp nguồn (PD).

IEEE 802.3af (PoE)

Được phê chuẩn vào năm 2003, 802.3af là thông số kỹ thuật PoE được tiêu chuẩn hóa đầu tiên. Nó cung cấp lên đến 15.4W tại thiết bị cung cấp nguồn điện, với 12.95W được đảm bảo tại thiết bị được cấp nguồn sau khi tính đến tổn thất điện trở của cáp. Tiêu chuẩn hoạt động trên hai cặp dây (Chế độ A hoặc Chế độ B) sử dụng điện áp DCTAGES từ 44-57V.

Từ góc độ thiết kế, 802.3af hoạt động tốt cho điện thoại VoIP cơ bản, camera IP đơn giản không có pan-tilt-zoom (PTZ) và các điểm truy cập không dây công suất thấp. Hạn chế chính là tổng ngân sách điện — các thiết bị yêu cầu hơn 13W ở điểm cuối không thể hoạt động đáng tin cậy theo tiêu chuẩn này, đặc biệt là khi sử dụng cáp dài hơn, nơi tổn thất điện trở tăng lên.

IEEE 802.3at (PoE+)

Được phát hành vào năm 2009, 802.3at đã tăng gấp đôi công suất cung cấp điện lên 30W tại PSE, cung cấp 25.5W tại thiết bị được cấp nguồn. Giống như 802.3af, nó sử dụng hai cặp nhưng có công suất dòng điện cao hơn. Tiêu chuẩn duy trì khả năng tương thích ngược, cho phép 802.3at PSE cấp nguồn cho các thiết bị 802.3af một cách an toàn.

Tiêu chuẩn này đã trở thành con ngựa làm việc cho các mạng doanh nghiệp. Nó hỗ trợ camera PTZ với lò sưởi, điểm truy cập không dây hiệu suất cao (Wi-Fi 5 và Wi-Fi 6 đời đầu), điểm cuối hội nghị truyền hình và máy khách mỏng. Khi thiết kế với 802.3at, hãy xác minh ngân sách năng lượng trên mỗi cổng của PSE — nhiều thiết bị chuyển mạch chỉ cung cấp 30W trên một tập hợp con cổng, không phải trên tất cả các cổng cùng một lúc.

IEEE 802.3bt (PoE++ hoặc 4PPoE)

Được phê chuẩn vào năm 2018, 802.3bt đại diện cho một tiến bộ kiến trúc đáng kể. Nó xác định hai loại công suất: Loại 3 (lên đến 60W ở PSE, 51W ở PD) và Loại 4 (lên đến 90W ở PSE, 71W ở PD). Không giống như các tiêu chuẩn trước đây, 802.3bt sử dụng cả bốn cặp dây để cung cấp điện, tăng gấp đôi khả năng mang dòng điện mà không vượt quá giới hạn nhiệt của cáp.

Ý nghĩa kỹ thuật là đáng kể. Loại 3 cho phép hệ thống chiếu sáng LED, bộ điều khiển tự động hóa tòa nhà và điểm truy cập Wi-Fi 6E công suất cao. Loại 4 hỗ trợ sạc máy tính xách tay, màn hình bảng hiệu kỹ thuật số, máy khách mỏng nhỏ và thậm chí cả các thiết bị điện toán biên tiêu thụ điện năng thấp. Tuy nhiên, 802.3bt yêu cầu cáp Cat5e hoặc tốt hơn trong tình trạng tốt — cáp xuống cấp hoặc đầu cuối không đúng cách có thể gây ra sự cố cung cấp điện hoặc các vấn đề về nhiệt.

3. Cách chọn tiêu chuẩn PoE phù hợp cho ứng dụng của bạn

Việc lựa chọn tiêu chuẩn PoE thích hợp đòi hỏi phải cân bằng các yêu cầu về năng lượng, cơ sở hạ tầng cáp, chi phí và khả năng mở rộng trong tương lai. Phương pháp này cung cấp một cách tiếp cận có hệ thống đối với đặc tả PoE.

Bước 1: Tính toán yêu cầu thiết bị được cấp nguồn

Bắt đầu với mức tiêu thụ điện năng tối đa của PD, không phải mức trung bình của nó. Kiểm tra bảng dữ liệu của nhà sản xuất để biết mức tiêu thụ điện cực đại khi tải hoạt động đầy đủ. Ví dụ: camera PTZ có thể tiêu thụ 8W khi nghỉ nhưng tăng đột biến lên 18W khi xoay, thu phóng và chiếu sáng hồng ngoại đồng thời. Thêm biên độ an toàn 15-20% để tính đến voltage sụt giảm và tải thoáng qua.

Bước 2: Đánh giá cơ sở hạ tầng và khoảng cách cáp

Cung cấp năng lượng PoE giảm theo khoảng cách do điện trở đồng. Ở 100 mét (giới hạn truyền dữ liệu của IEEE), sụt áp có thể làm giảm công suất cung cấp từ 10-15% tùy thuộc vào thước đo và chất lượng cáp. Đối với các nhà máy cáp dài hơn hoặc biên, hãy xem xét:

• Nâng cấp lên cáp Cat6 hoặc Cat6a (điện trở thấp hơn)
• Sử dụng bộ mở rộng PoE hoặc bộ phun giữa
• Giảm chiều dài chạy cáp thông qua thiết kế lại cấu trúc liên kết mạng
• Chọn một lớp công suất cao hơn để bù đắp tổn thất

Bước 3: Đánh giá các yếu tố môi trường và vận hành

Nhiệt độ ảnh hưởng đến cả hoạt động của PSE và PD. Triển khai ngoài trời với nhiệt độ thay đổi khắc nghiệt có thể yêu cầu các thiết bị có phạm vi hoạt động mở rộng (-40 ° C đến + 75 ° C). Trong các trường hợp này, hãy xác minh rằng cả PSE và PD đều hỗ trợ các thông số kỹ thuật nhiệt độ cần thiết và tính đến việc tiêu thụ thêm năng lượng từ các cơ chế sưởi ấm hoặc làm mát.

Bước 4: Xem xét ngân sách điện ở cấp công tắc

Bộ chuyển mạch PSE có cả ngân sách năng lượng trên mỗi cổng và tổng khung máy. Bộ chuyển mạch 24 cổng được xếp hạng 802.3at có thể cung cấp 30W cho mỗi cổng nhưng có tổng ngân sách điện năng chỉ là 370W — không đủ để cấp nguồn cho tất cả các cổng ở mức tối đa đồng thời. Tính toán tổng tải được kết nối và xác minh rằng nó vẫn dưới 80% công suất định mức của PSE để cho phép mở rộng khoảng trống.

Bước 5: Lập kế hoạch cho các yêu cầu trong tương lai

Cơ sở hạ tầng mạng thường có vòng đời 5-7 năm. Khi lựa chọn các tiêu chuẩn PoE ngày nay, hãy xem xét các yêu cầu thiết bị mới nổi. Các điểm truy cập Wi-Fi 7 có thể sẽ yêu cầu 30-60W và xây dựng các hệ thống IoT tiếp tục bổ sung các cảm biến và bộ điều khiển ngốn năng lượng. Việc triển khai cơ sở hạ tầng hỗ trợ 802.3bt ngay bây giờ, ngay cả khi các thiết bị hiện tại không yêu cầu, có thể trì hoãn các chu kỳ nâng cấp tốn kém.

4. Các thông số kỹ thuật và so sánh hiệu suất

So sánh các tiêu chuẩn PoE đòi hỏi phải hiểu nhiều khía cạnh kỹ thuật ngoài việc cung cấp năng lượng thô. Các bảng sau đây cung cấp các khuôn khổ ra quyết định cho các tình huống triển khai khác nhau.

So sánh kỹ thuật tiêu chuẩn PoE

Tham số	IEEE 802.3af	IEEE 802.3at	IEEE 802.3bt Loại 3	IEEE 802.3bt Loại 4
Công suất đầu ra PSE	15.4W	30W	60W	90W
Nguồn PD có sẵn	12.95W	25.5W	51W	71W
Chuyến baytage Phạm vi	44-57V một chiều	50-57V một chiều	50-57V một chiều	52-57V một chiều
Cặp dây đã sử dụng	2	2	4	4
Dòng điện tối đa	350mA	600mA	600mA mỗi cặp	960mA mỗi cặp
Phương pháp phát hiện	Điện trở	Điện trở	Phân loại nâng cao	Phân loại nâng cao
Tương thích ngược	Không áp dụng	Có (802.3af)	Có (802.3af / at)	Có (tất cả trước đó)

Bảng này tiết lộ các ràng buộc thiết kế quan trọng. Bước nhảy từ 802.3at lên 802.3bt Loại 3 không chỉ đơn thuần là tăng công suất — nó đòi hỏi phải sử dụng cả bốn cặp, điều này làm thay đổi các đặc tính chịu lỗi. Nếu một cặp bị lỗi trong hệ thống hai cặp, thiết bị sẽ mất điện hoàn toàn. Trong hệ thống bốn cặp, thiết bị có thể tiếp tục hoạt động ở mức giảm công suất, tùy thuộc vào việc triển khai.

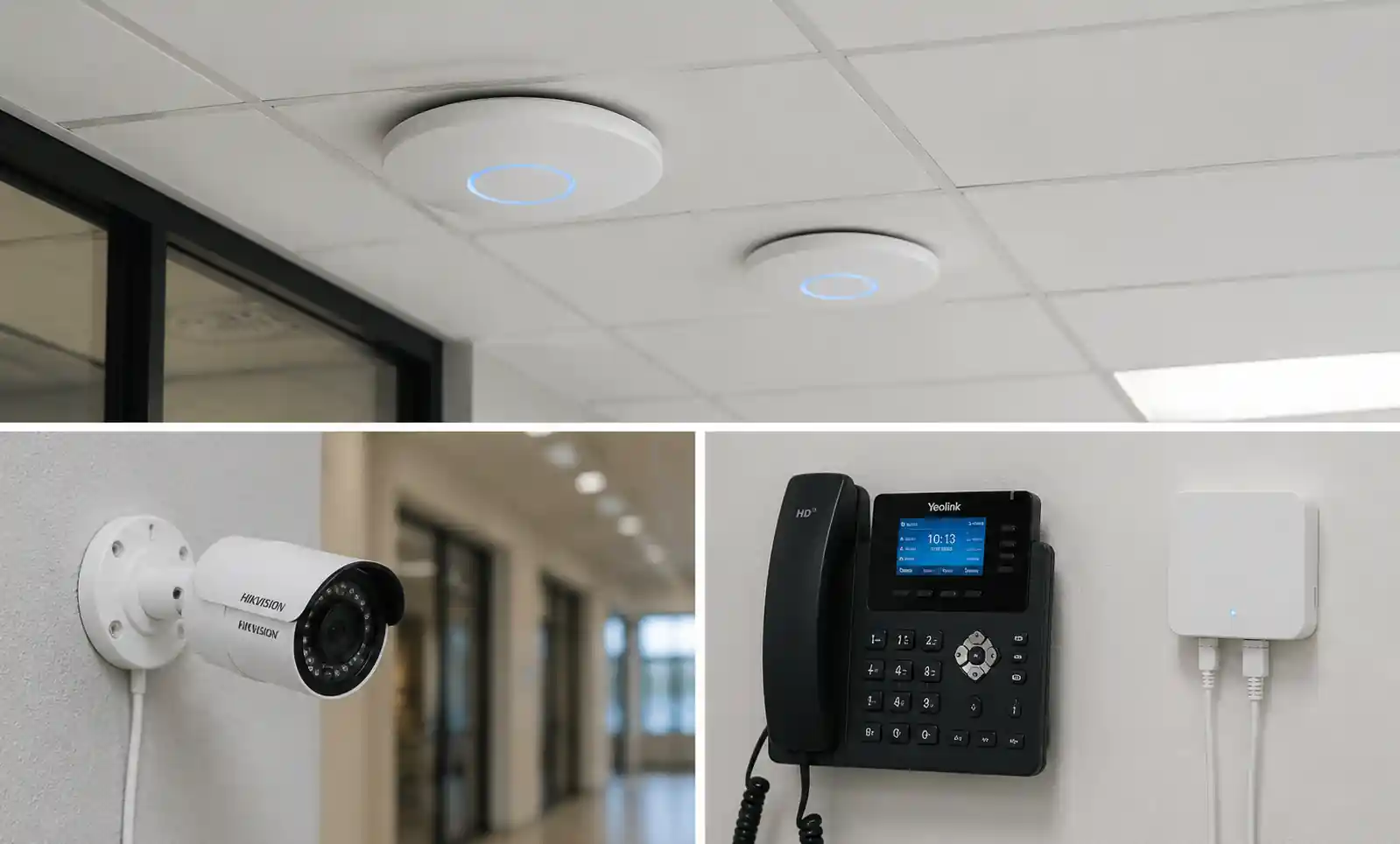

Ma trận lựa chọn PoE dựa trên ứng dụng

Loại ứng dụng	Rút điện điển hình	Tiêu chuẩn đề xuất	Ghi chú thiết kế
Điện thoại VoIP (Cơ bản)	4-7W	802.3af	Bất kỳ tiêu chuẩn PoE nào cũng hoạt động; Tối ưu hóa chi phí

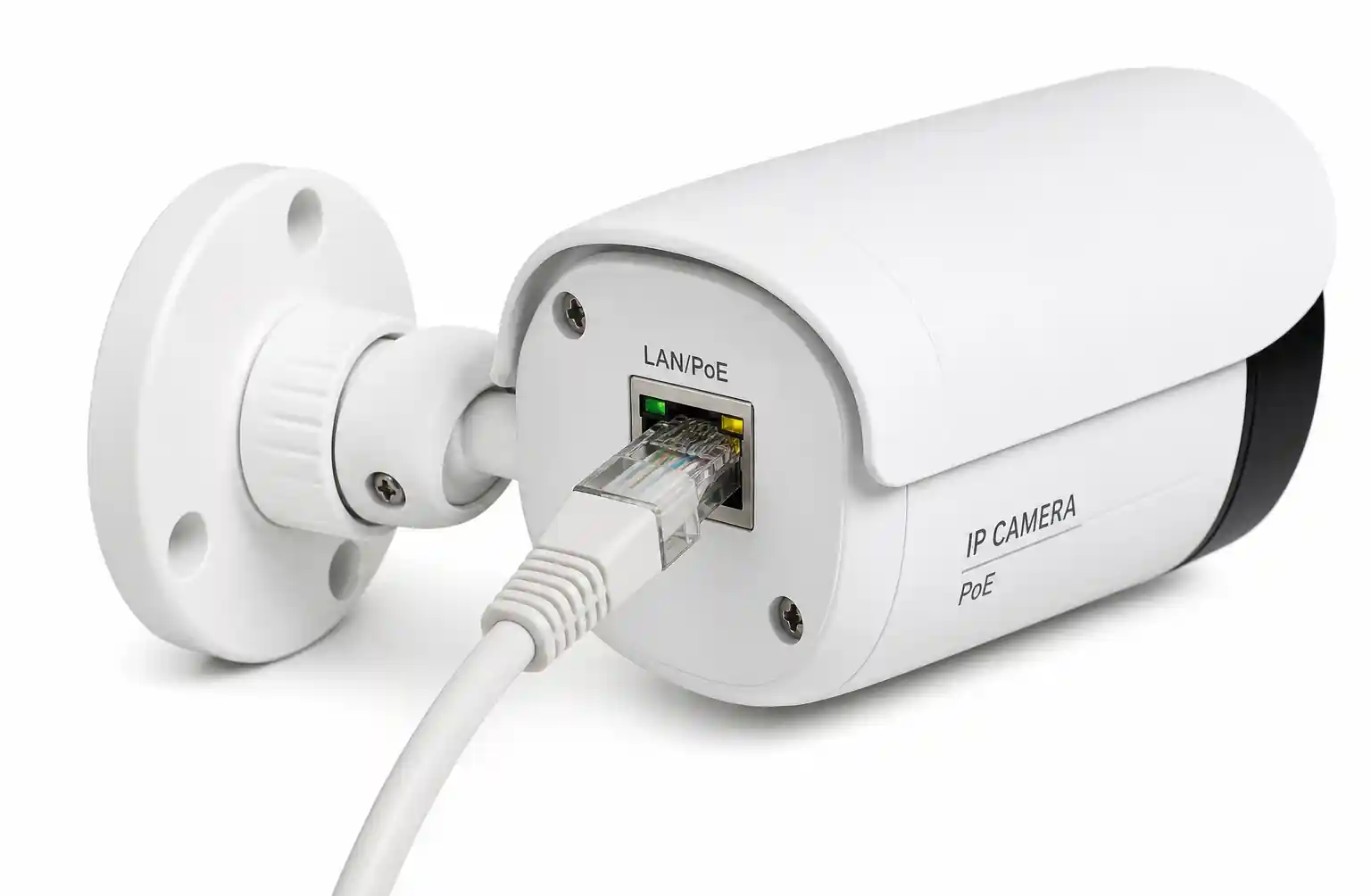

Camera IP (Cố định)	6-12W	802.3af	Xem xét 802.3at cho tầm nhìn ban đêm + máy sưởi
Camera IP (PTZ + IR)	15-25W	802.3at	Tính đến động cơ kéo trong quá trình di chuyển
AP không dây (Wi-Fi 5)	12-20W	802.3at	Kiểm tra thông số kỹ thuật của nhà sản xuất cho các biến thể 4x4 MIMO
AP không dây (Wi-Fi 6/6E)	25-40W	802.3bt Loại 3	Các mô hình cao cấp hơn có thể cần Loại 3
Bảng hiệu kỹ thuật số	35-65W	802.3bt Loại 3/4	Kích thước màn hình quyết định Loại 3 so với Loại 4
Đèn chiếu sáng LED	15-50W	802.3at đến Loại 3	Thay đổi rất nhiều theo lumen và hiệu quả
Tự động hóa tòa nhà	10-30W	802.3at	Bộ điều khiển có nhiều cảm biến có thể cần nhiều hơn
Máy khách mỏng / Máy khách không	30-60W	802.3bt Loại 3/4	Phụ thuộc vào yêu cầu xử lý

Khi xem xét ma trận này, hãy lưu ý rằng yêu cầu điện năng có xu hướng tăng lên qua các thế hệ sản phẩm. Một điểm truy cập không dây từ năm 2020 có thể hoạt động trên 802.3at, trong khi năm 2024 thay thế bằng radio bổ sung và sức mạnh xử lý yêu cầu 802.3bt. Sự tiến bộ này làm cho việc chứng minh tương lai thông qua cơ sở hạ tầng PSE có khả năng cao hơn trở thành một khoản đầu tư kỹ thuật hợp lý.

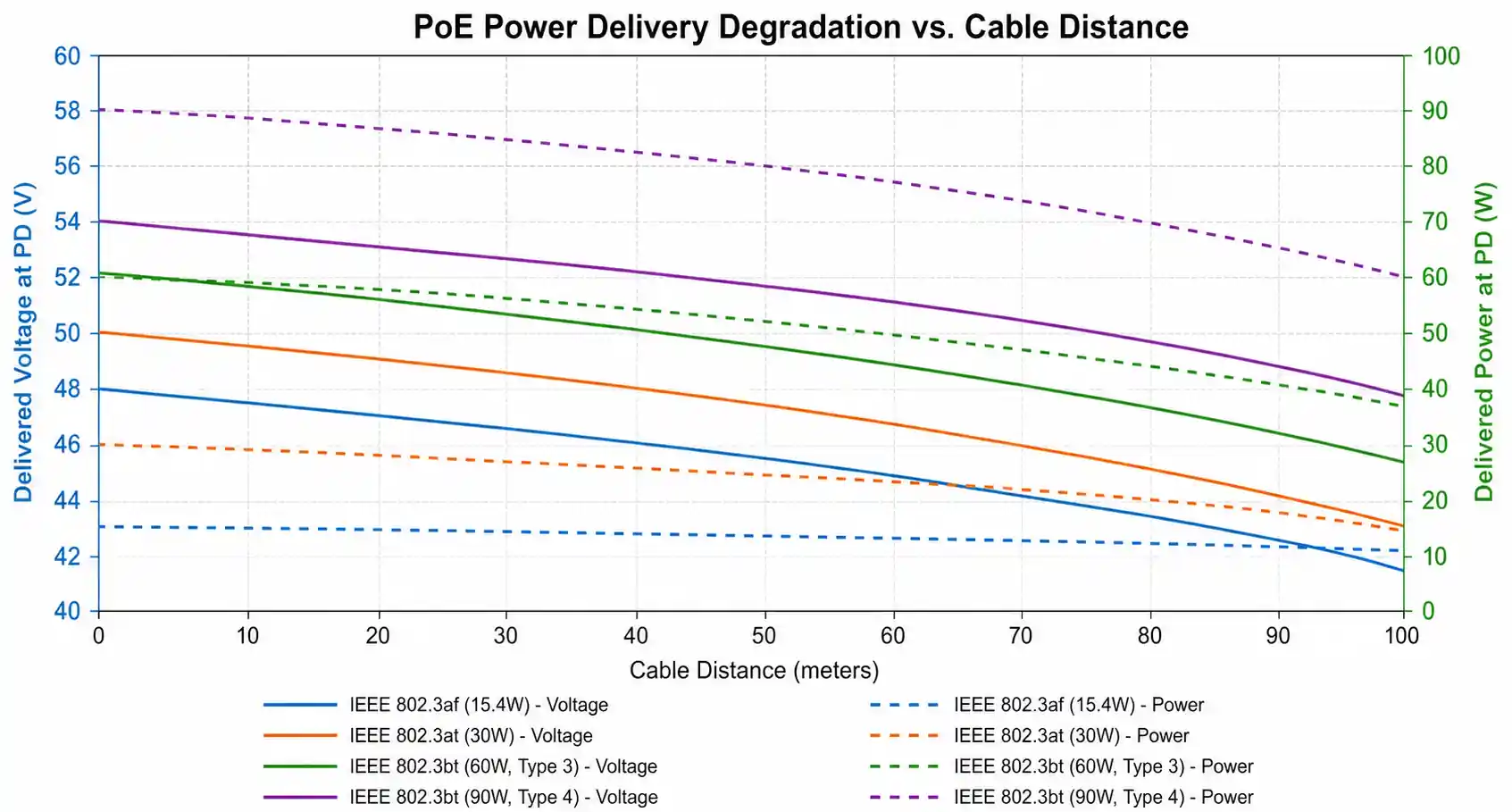

Mối quan hệ giữa khoảng cách và phân phối điện cần được chú ý đặc biệt. Ở chiều dài cáp tối đa (100m) với cáp Cat5e, tổn thất điện năng có thể lên tới 12-15% do điện trở của dây dẫn. Ví dụ: PSE 802.3at cung cấp 30W tại nguồn có thể chỉ cung cấp 25.5-26W ở đầu PD. Khi vận hành các thiết bị gần ngưỡng công suất tối đa, sự mất mát này có thể gây ra tình trạng mất điện hoặc hoạt động không đáng tin cậy.

5. Cân nhắc thiết kế và những cạm bẫy triển khai phổ biến

Việc triển khai PoE thành công đòi hỏi sự chú ý đến các yếu tố điện, nhiệt và khả năng tương thích không rõ ràng ngay lập tức từ các thông số kỹ thuật của bảng dữ liệu.

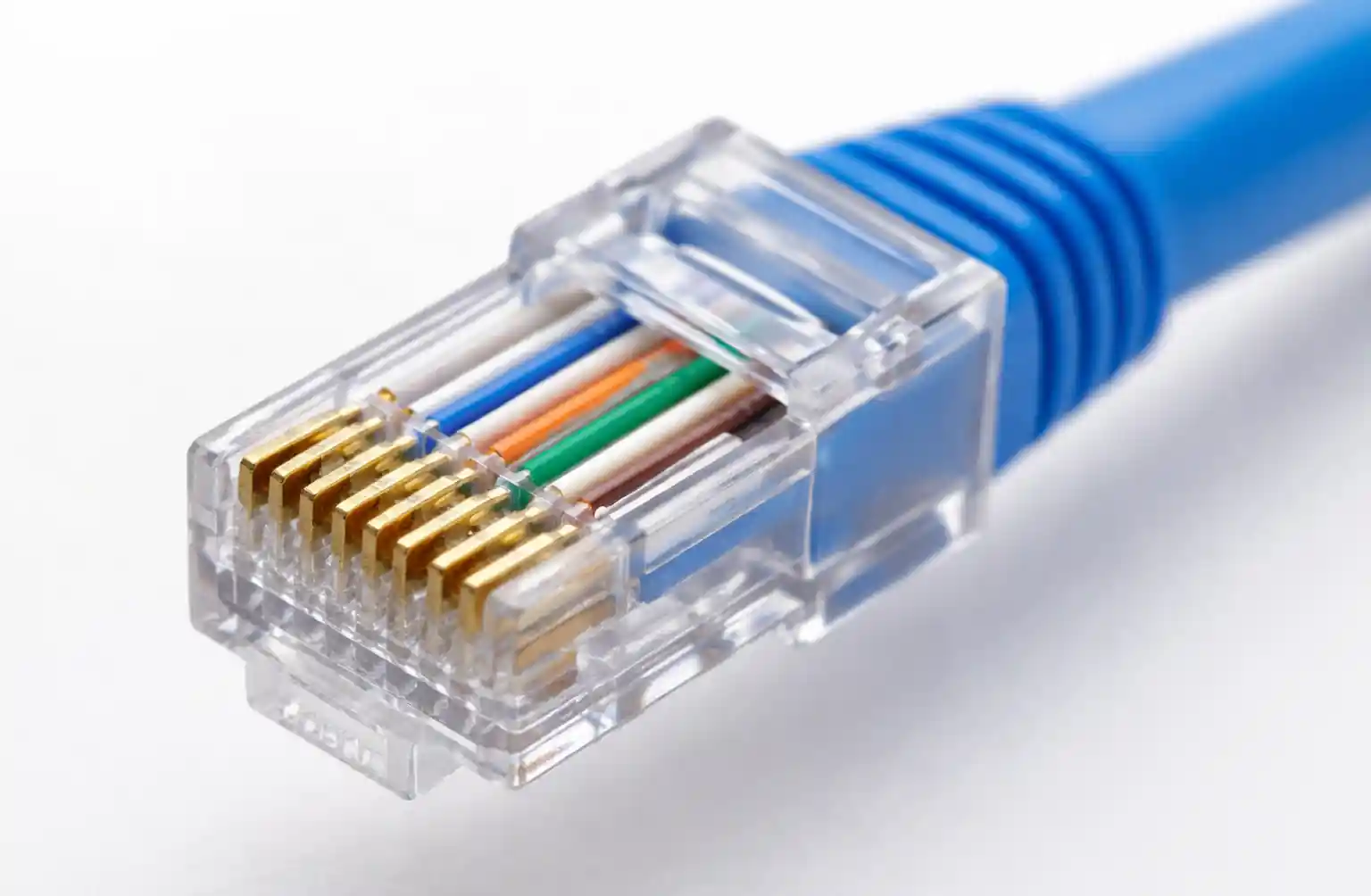

Tiêu chuẩn kết thúc và chất lượng cáp

PoE phóng đại hậu quả của việc lắp đặt cáp kém. Không giống như Ethernet chỉ dữ liệu, có thể chịu được các kết nối biên thông qua sửa lỗi, PoE cung cấp dòng điện một chiều liên tục tạo ra nhiệt tại các điểm kết thúc có điện trở cao. Các đầu nối uốn cong không đúng cách, các cặp không xoắn vượt quá giới hạn thông số kỹ thuật hoặc cáp bị gấp khúc tạo ra các điểm nóng làm giảm hiệu suất hoặc gây hỏng hóc.

Trong việc triển khai 802.3bt sử dụng cả bốn cặp, chất lượng cáp thậm chí còn trở nên quan trọng hơn. Cáp có một cặp bị hỏng có thể vượt qua bài kiểm tra tính liên tục của dữ liệu cơ bản nhưng không thành công khi tải đầy đủ. Nhấn mạnh vào việc lắp đặt nhà máy cáp được chứng nhận và thực hiện cả chứng nhận dữ liệu (đối với tổn thất chèn, tổn thất trở lại, NEXT và FEXT) và kiểm tra điện trở DC trước khi vận hành hệ thống PoE.

Đàm phán và phân loại quyền lực

Các thiết bị PoE thương lượng cung cấp năng lượng thông qua giao thức phân loại. PSE trước tiên áp dụng điện áp thấptage chữ ký để phát hiện xem PD hợp lệ có được kết nối hay không, tránh làm hỏng các thiết bị không phải PoE vô tình cắm vào cổng được cấp nguồn. Sau khi phát hiện, PD xác định cấp công suất của nó thông qua chữ ký phân loại.

Một sai lầm phổ biến là cho rằng kết nối thiết bị 802.3af với PSE 802.3bt tự động cung cấp nhiều năng lượng hơn. PD phải yêu cầu cấp quyền lực cao hơn trong quá trình đàm phán. Các thiết bị cũ không có khả năng đàm phán công suất dựa trên LLDP (bắt buộc đối với 802.3bt) sẽ chỉ nhận được mức công suất 802.3af hoặc 802.3at, ngay cả khi được kết nối với PSE có khả năng. Khi lập kế hoạch nâng cấp, hãy xác minh rằng các thiết bị hiện có hỗ trợ giao thức đàm phán nguồn điện của tiêu chuẩn mục tiêu của bạn.

Quản lý nhiệt trong không gian kín

Cáp đi kèm mang PoE tạo ra nhiều nhiệt hơn cáp không được cấp nguồn. Trong ống dẫn chạy với nhiều cáp hoặc thông gió trần có luồng không khí kém, sự tích tụ nhiệt này có thể tiếp cận xếp hạng nhiệt độ cáp, đặc biệt là với mức công suất cao hơn của 802.3bt. Tiêu chuẩn TIA / EIA-568 cung cấp các hướng dẫn giảm lượng bó cáp, nhưng những nguyên tắc này thường bị bỏ qua trong triển khai PoE.

Đối với việc lắp đặt PoE mật độ cao (chẳng hạn như điểm truy cập hoặc sàn sử dụng nhiều camera), hãy tiến hành phân tích nhiệt của các đường dẫn cáp. Cân nhắc tách bó, sử dụng cáp được xếp hạng thông gió với khả năng chịu nhiệt độ cao hơn hoặc cải thiện hệ thống thông gió trong không gian kín. Bản thân các công tắc PSE cũng tạo ra nhiều nhiệt hơn đáng kể khi tải PoE đầy đủ — đảm bảo làm mát giá đỡ đầy đủ và tuân theo các khuyến nghị về khoảng cách của nhà sản xuất.

Cân nhắc về vòng nối đất và EMI

Hệ thống PoE có thể tạo vòng nối đất khi thiết bị có nhiều đường nối đất (thông qua cả kết nối Ethernet và các giao diện nối đất khác như HDMI hoặc USB). Trong môi trường công nghiệp có nhiễu điện đáng kể, các vòng lặp này có thể gây nhiễu hoặc gây ra thiết lập lại thiết bị lẻ tẻ.

Sử dụng máy biến áp cách ly tại PD cho các thiết bị có nhiều kết nối nối đất. Trong việc lắp đặt ngoài trời, hãy đảm bảo kiến trúc nối đất và chống sét lan truyền thích hợp để tránh hư hỏng do sét đánh. Các thiết bị IEEE 802.3bt phải đáp ứng các yêu cầu EMI nâng cao, nhưng các phương pháp lắp đặt thích hợp vẫn cần thiết để hoạt động đáng tin cậy.

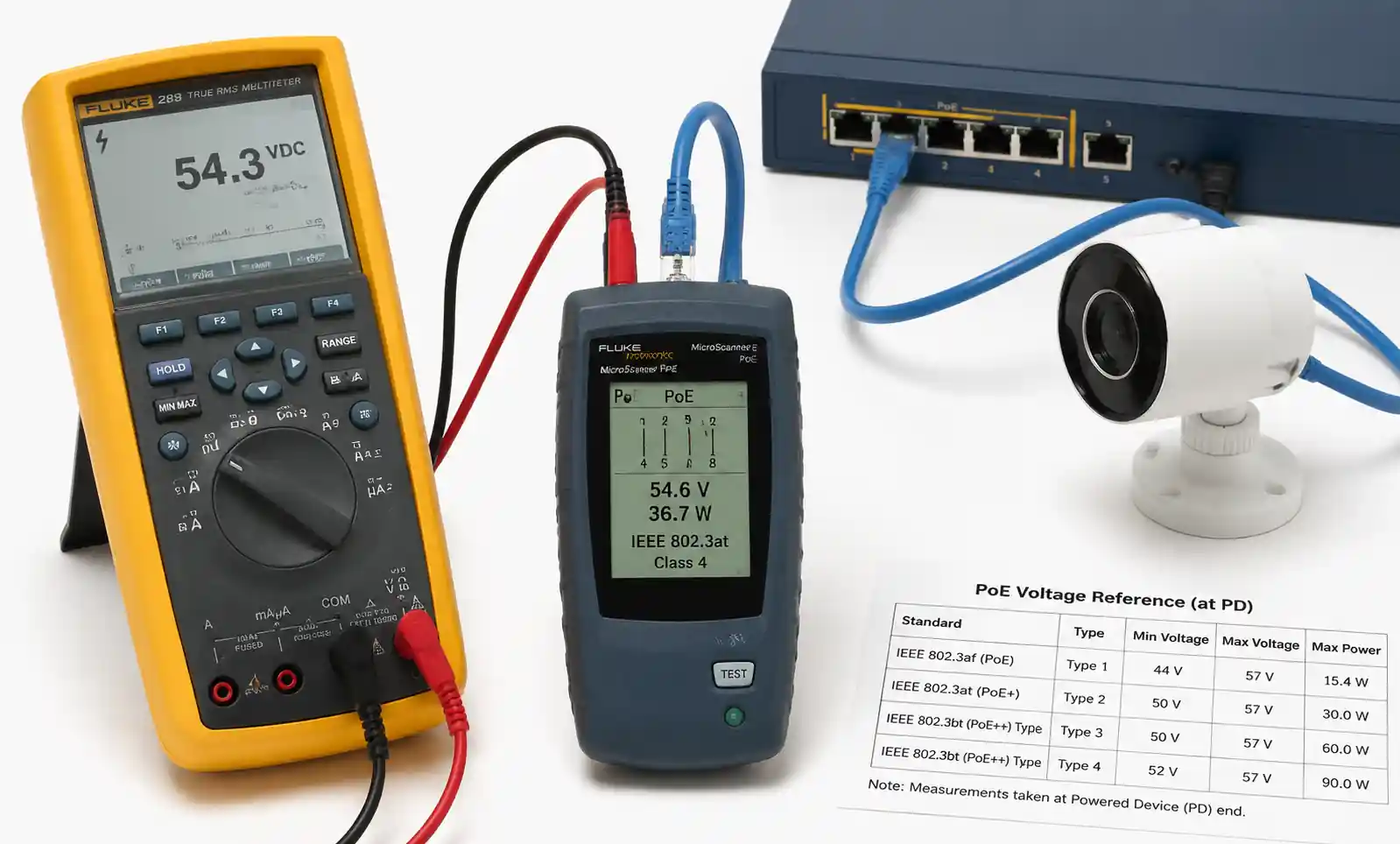

Khả năng tương thích giữa các nhà cung cấp PSE và PD

Mặc dù các tiêu chuẩn PoE đảm bảo khả năng tương tác cơ bản, nhưng việc triển khai dành riêng cho nhà cung cấp đôi khi tạo ra các vấn đề về khả năng tương thích. Một số triển khai PSE cũ hơn không xử lý chính xác quá trình đàm phán mở rộng theo yêu cầu của các thiết bị 802.3bt. Ngược lại, một số thiết bị PD thực hiện các mẫu rút điện không chuẩn gây nhầm lẫn cho các mạch giám sát dòng điện PSE, gây tắt cổng.

Duy trì danh sách nhà cung cấp đủ điều kiện dựa trên thử nghiệm khả năng tương tác. Khi triển khai hệ sinh thái PoE nhiều nhà cung cấp, hãy tiến hành thử nghiệm thử nghiệm với các tổ hợp PSE và PD đại diện trước khi triển khai quy mô lớn. Ghi lại bất kỳ sự không tương thích nào được phát hiện và các giải pháp thay thế trong tiêu chuẩn thiết kế mạng của bạn.

6. Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng

Tính khả dụng của thành phần PoE và thời gian thực hiện ảnh hưởng đáng kể đến tiến độ của dự án và tổng chi phí sở hữu. Tìm nguồn cung ứng chiến lược đòi hỏi sự hiểu biết về động lực thị trường và các giải pháp thay thế.

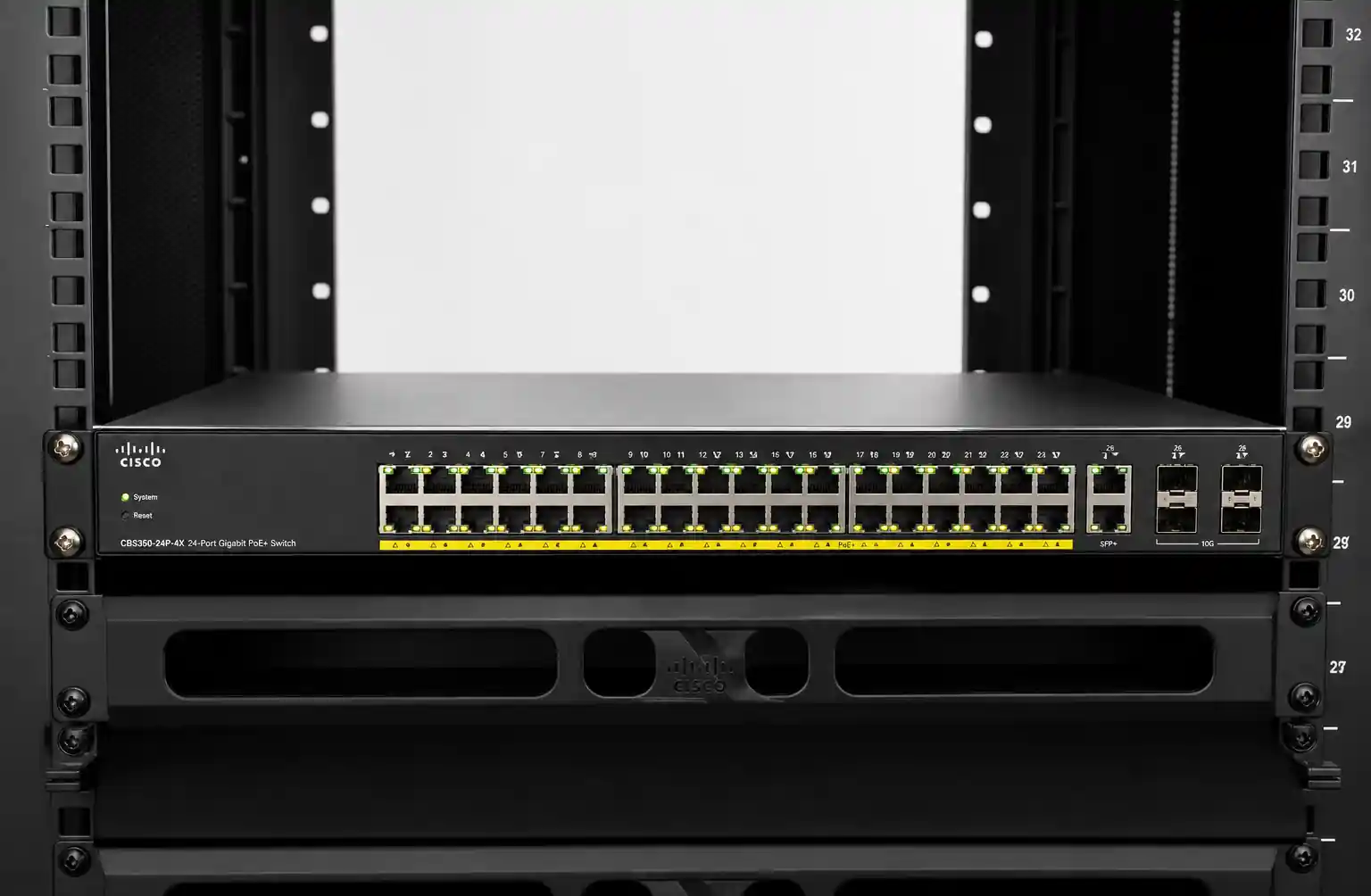

Lựa chọn và tính khả dụng của PSE Switch

Thị trường thiết bị chuyển mạch PoE trải dài từ các thiết bị hàng hóa không được quản lý đến thiết bị chuyển mạch được quản lý cấp doanh nghiệp với khả năng quản lý năng lượng tiên tiến. Các thiết bị chuyển mạch doanh nghiệp từ Cisco, Aruba và Juniper thường có mức giá cao nhưng bao gồm ngân sách năng lượng phức tạp, giám sát trên mỗi cổng và khả năng quản lý từ xa cần thiết cho việc triển khai lớn.

Thời gian thực hiện thiết bị chuyển mạch doanh nghiệp đã ổn định so với tình trạng thiếu chất bán dẫn giai đoạn 2021-2023 nhưng vẫn lâu hơn so với định mức trước đại dịch. Khi chỉ định cơ sở hạ tầng PSE, hãy cân bằng giữa tiêu chuẩn hóa trên một mô hình chuyển mạch duy nhất (để đơn giản hóa hoạt động) và đủ điều kiện cho nhiều nhà cung cấp (để phục hồi chuỗi cung ứng). Đối với các triển khai quan trọng, hãy xem xét tìm nguồn cung ứng kép hoặc duy trì hàng tồn kho dự phòng chiến lược.

Linh kiện lỗi thời và hỗ trợ lâu dài

Sự phát triển của công nghệ PoE tạo ra áp lực lỗi thời. Một số thiết bị chuyển mạch 802.3af ban đầu đã hết tuổi thọ, khiến các bộ phận thay thế không khả dụng. Khi chỉ định hệ thống mới, hãy xác minh rằng các thành phần được chọn có cam kết của nhà sản xuất về tính khả dụng ít nhất 5 năm và vòng đời hỗ trợ 10 năm.

Đối với các thành phần PoE công nghiệp hoặc ngoài trời chuyên dụng với phạm vi nhiệt độ hoạt động mở rộng, thời gian thực hiện có thể kéo dài đến 16-20 tuần. Lập kế hoạch sớm cho các hạng mục dài hạn này vào lịch trình dự án. Các nhà phân phối như Digi-Key, Mouser và Newark duy trì kho các thành phần PoE phổ biến, nhưng các mặt hàng chuyên dụng có thể yêu cầu đơn đặt hàng trực tiếp của nhà máy.

Phân tích chi phí: Kinh tế trên mỗi cổng

Hiểu được tổng chi phí phân phối PoE giúp tối ưu hóa thiết kế hệ thống. Cổng chuyển mạch 802.3af có thể có giá 30-50 đô la về phần cứng, trong khi cổng 802.3bt Loại 4 có thể đạt 150-200 đô la. Nhân điều này trên hàng chục hoặc hàng trăm cổng và sự khác biệt trở nên đáng kể.

Đối với các ứng dụng chỉ yêu cầu các thiết bị công suất cao không thường xuyên, hãy xem xét các kiến trúc lai: triển khai chủ yếu chuyển mạch 802.3at với các kim phun midspan được nhắm mục tiêu cho các thiết bị cần 802.3bt. Cách tiếp cận này tối ưu hóa chi phí vốn trong khi vẫn duy trì tính linh hoạt. Tuy nhiên, yếu tố phức tạp trong hoạt động của việc quản lý kim phun giữa — chúng đại diện cho các điểm hỏng hóc bổ sung và làm phức tạp việc khắc phục sự cố.

Chứng nhận và tuân thủ tiêu chuẩn

Đối với các ứng dụng yêu cầu chứng nhận cụ thể (UL, CE, FCC, IEC), hãy xác minh rằng các thành phần PoE được chọn có nhãn hiệu thích hợp. Môi trường công nghiệp có thể yêu cầu vỏ bọc NEMA 4X cho PSE ngoài trời. Các cơ sở y tế cần tuân thủ IEC 60601-1. Các ứng dụng của chính phủ và quốc phòng có thể yêu cầu tuân thủ TAA hoặc tìm nguồn cung ứng tuân thủ NDAA.

Các yêu cầu chứng nhận có thể thu hẹp đáng kể lựa chọn nhà cung cấp và kéo dài thời gian giao hàng. Kết hợp xác minh tuân thủ vào danh sách kiểm tra tìm nguồn cung ứng của bạn sớm trong giai đoạn thiết kế để tránh việc thay thế thành phần giai đoạn cuối ảnh hưởng đến tiến độ dự án.

7. Câu hỏi thường gặp

Những loại cáp nào hỗ trợ PoE và tôi có thể sử dụng hệ thống cáp hiện có không?

PoE hoạt động trên cáp Cat5e, Cat6, Cat6a và Cat7. Các cài đặt Cat5e hiện có có thể hỗ trợ 802.3af và 802.3at một cách đáng tin cậy. Đối với 802.3bt, Cat5e hoạt động nhưng Cat6 trở lên được khuyến nghị do dòng điện cao hơn và các đặc tính nhiệt tốt hơn. Yếu tố quan trọng là tình trạng cáp — cáp bị hỏng hoặc không đạt tiêu chuẩn hoạt động đầy đủ cho dữ liệu có thể bị lỗi khi tải PoE do điện trở quá mức gây mất điện và tích tụ nhiệt.

Làm cách nào để tính toán tổng ngân sách năng lượng cần thiết cho bộ chuyển mạch PoE?

Tổng mức tiêu thụ điện năng tối đa của tất cả các thiết bị được kết nối (ở PD, không phải đầu ra PSE), thêm 20% cho tổn thất cáp, sau đó thêm 20% biên độ tăng trưởng khác. Xác minh tổng số này dựa trên cả ngân sách năng lượng trên mỗi cổng và toàn khung của PSE. Ví dụ: nếu bạn có 24 thiết bị, mỗi thiết bị yêu cầu 20W ở PD, bạn cần khoảng 24 × 20W × ngân sách công suất khung 1.2 × 1.2 = 691W, điều này sẽ yêu cầu công tắc 802.3at được đánh giá cho tổng công suất ít nhất 700W.

PoE có thể làm hỏng các thiết bị không phải PoE nếu vô tình kết nối không?

Không. Tiêu chuẩn IEEE PoE bao gồm các cơ chế an toàn bắt buộc. Trước khi cung cấp điện, PSE thực hiện kiểm tra phát hiện chữ ký bằng cách sử dụng điện áp thấptage (2.8-10V) để xác minh rằng PD tuân thủ đã được kết nối. Các thiết bị không phải PoE sẽ không hiển thị điện trở chữ ký chính xác, vì vậy PSE sẽ không bật nguồn trên cổng đó. Điều này làm cho PoE an toàn cho môi trường hỗn hợp, nơi cả thiết bị được cấp nguồn và không được cấp nguồn cùng tồn tại.

Khoảng cách tối đa cho PoE là bao nhiêu?

Tiêu chuẩn IEEE 802.3 chỉ định 100 mét (328 feet) để truyền dữ liệu Ethernet và PoE duy trì giới hạn này. Tuy nhiên, khoảng cách cung cấp điện đáng tin cậy thực tế phụ thuộc vào thước đo cáp, mức công suất và điện áp rơi chấp nhận được. Đối với các ứng dụng hoặc thiết bị quan trọng hoạt động gần ngưỡng công suất của chúng, hãy cân nhắc giới hạn chạy ở 80-90 mét. Bộ mở rộng PoE có thể mở rộng khoảng cách lên 200 mét trở lên, nhưng chúng gây thêm độ phức tạp và các điểm hỏng hóc tiềm ẩn.

PoE hoạt động như thế nào với mạng cáp quang?

PoE không truyền qua cáp quang vì cáp quang không dẫn điện. Đối với các phân đoạn mạng cáp quang yêu cầu thiết bị được cấp nguồn, hãy sử dụng bộ chuyển đổi phương tiện có khả năng đầu ra PoE. Các thiết bị này chuyển đổi sợi quang thành Ethernet đồng trong khi cung cấp PoE ở phía đồng. Đặt bộ chuyển đổi phương tiện trong vòng 100 mét tính từ thiết bị được cấp nguồn để nằm trong giới hạn khoảng cách PoE.

Điều gì xảy ra nếu một thiết bị yêu cầu nhiều năng lượng hơn PSE có thể cung cấp?

Các hệ thống được thiết kế phù hợp xử lý điều này một cách duyên dáng. Trong quá trình đàm phán, nếu PD yêu cầu nhiều năng lượng hơn cổng PSE có thể cung cấp, PSE sẽ cung cấp công suất khả dụng tối đa (nếu PD chấp nhận hoạt động giảm công suất) hoặc hoàn toàn không bật nguồn (nếu PD yêu cầu nguồn điện đầy đủ). Một số thiết bị chuyển mạch PSE tiên tiến triển khai quản lý năng lượng động, tạm thời giảm năng lượng cho các thiết bị có mức độ ưu tiên thấp hơn khi các thiết bị có mức độ ưu tiên cao kết nối, dựa trên các chính sách do quản trị viên xác định.

Có mối quan tâm về bảo mật cụ thể đối với hệ thống PoE không?

Bản thân PoE không đưa ra các lỗ hổng bảo mật mạng duy nhất — bảo mật dữ liệu tuân theo các giao thức Ethernet tiêu chuẩn. Tuy nhiên, việc cung cấp điện tập trung tạo ra những cân nhắc về bảo mật hoạt động. Kẻ tấn công có quyền truy cập vật lý vào thiết bị chuyển mạch PSE có thể vô hiệu hóa tất cả các thiết bị được kết nối bằng cách ngắt nguồn. Điều này làm cho cơ sở hạ tầng PSE trở thành một tài sản quan trọng yêu cầu kiểm soát bảo mật vật lý. Ngoài ra, một số thiết bị chuyển mạch PSE cho phép chu kỳ nguồn từ xa thông qua các giao diện quản lý, cần được bảo vệ bằng xác thực mạnh mẽ và ghi nhật ký kiểm tra.

Tôi có thể kết hợp các tiêu chuẩn PoE khác nhau trên cùng một mạng không?

Đúng. Các tiêu chuẩn PoE tương thích ngược. PSE 802.3bt cung cấp năng lượng an toàn cho các thiết bị 802.3at và 802.3af. Tuy nhiên, các thiết bị cũ sẽ không tự động tiêu thụ nhiều điện năng hơn chỉ vì có PSE công suất cao hơn — chúng yêu cầu năng lượng theo thông số kỹ thuật thiết kế của chúng. Khi lập kế hoạch triển khai hỗn hợp, hãy ánh xạ cẩn thận các yêu cầu về năng lượng của thiết bị với các khả năng của PSE để tránh cung cấp không đủ tổng ngân sách năng lượng.

8. Kết luận và các bước tiếp theo

Cấp nguồn qua Ethernet đã đi từ một thứ tốt để có thành một thứ bắt buộc phải có trong cơ sở hạ tầng mạng. Sự phát triển từ 802.3af lên 802.3bt Loại 4 cho thấy nhu cầu điện năng tiếp tục tăng lên như thế nào — giờ đây bạn có thể chạy những thứ trước đây cần ổ cắm trên tường.

Khi chọn PoE ngay hôm nay, hãy tập trung vào ba điều: 1) nhu cầu năng lượng thực sự hiện tại và trong tương lai (đừng quên đỉnh), 2) chất lượng cáp của bạn — cáp kém sẽ giết chết PoE và 3) tổng chi phí theo thời gian, không chỉ phần cứng trả trước. Đối với các bản dựng mới, thông số kỹ thuật 802.3bt ngay cả khi bạn chưa cần nó — việc trang bị thêm sau này sẽ tốn nhiều chi phí hơn. Đối với các thiết lập hiện có thiếu điện, hãy kiểm tra thiết bị của bạn và thử kim phun nhịp giữa thay vì hoán đổi công tắc. Và luôn kiểm tra cáp của bạn và kiểm tra tải nhiệt trong các giá đỡ dày đặc — đó là nơi xảy ra nhiều hỏng hóc nhất.

Cần thêm? Kiểm tra ghi chú ứng dụng của nhà cung cấp, thông số kỹ thuật IEEE và thực hiện thử nghiệm với thiết bị thực trước khi tung ra sản phẩm lớn. Điều đó bắt gặp những bất ngờ khó chịu sớm.
