Cách hoạt động của các linh kiện điện tử EV cốt lõi: Tìm hiểu sâu về SiC, BMS và bộ điều khiển miền

Nếu bạn đã theo dõi ngành công nghiệp xe điện (EV) trong vài năm qua, bạn có thể nhận thấy hai chủ đề lặp đi lặp lại: "lo lắng về phạm vi" không ngừng từ người tiêu dùng và tình trạng thiếu chất bán dẫn từ các nhà sản xuất. Nhưng điều gì thực sự thúc đẩy hiệu quả, an toàn và chi phí của EV? Bí mật không chỉ nằm ở hóa học của pin; nó nằm trong silicon kiểm soát nó.

Trong hướng dẫn toàn diện này, chúng tôi sẽ phá bỏ các thành phần điện tử cốt lõi của Xe năng lượng mới (NEV) hiện đại. Cho dù bạn là một kỹ sư điện tử ô tô thiết kế hệ thống truyền động thế hệ tiếp theo, một nhà quản lý mua sắm B2B điều hướng chuỗi cung ứng mong manh hay một nhà đầu tư công nghệ phân tích sự chuyển đổi từ các nhà sản xuất ô tô cũ sang những người tiên phong về xe điện như Tesla và BYD, bài viết này là dành cho bạn. Bạn sẽ tìm hiểu chính xác cách Silicon Carbide (SiC) mở rộng phạm vi lái xe, tại sao Hệ thống quản lý pin (BMS) là biện pháp bảo vệ tối ưu chống lại hỏa hoạn và Bộ điều khiển miền hiện đại đang cách mạng hóa kiến trúc xe như thế nào.

Mục lục

1. • [Hiểu về EV Core Electronics: Khái niệm cơ bản] (#understanding-ev-core-electronics-the-basics)
2. • [Các khái niệm cốt lõi được đơn giản hóa: Các "cơ quan" của một chiếc EV](#core-khái niệm-đơn giản hóa-các cơ quan của-một EV)
3. • [Hướng dẫn từng bước / Nghiên cứu điển hình: Đưa ra quyết định mua sắm đúng đắn] (Hướng dẫn từng bước #step--nghiên cứu điển hình-đưa ra quyết định mua sắm đúng)
4. • [Mẹo của chuyên gia và những cạm bẫy phổ biến cần tránh] (#expert-tips--common-pitfalls-to-tránh)
5. • [Kết luận & Suy nghĩ cuối cùng] (#conclusion - Suy nghĩ cuối cùng)
6. • Tóm tắt nhanh: Ma trận quyết định điện tử EV
7. • [Câu hỏi thường gặp](#frequently-câu hỏi)

1. Hiểu về EV Core Electronics: Những điều cơ bản

Việc chuyển đổi từ xe động cơ đốt trong (ICE) sang xe điện không chỉ là sự thay đổi trong hệ thống đẩy; Đó là một sự thay đổi mô hình cơ bản trong kiến trúc điện tử. Trong một chiếc ô tô chạy bằng xăng truyền thống, thiết bị điện tử đóng vai trò hỗ trợ — quản lý radio, cửa sổ điện và thời gian động cơ cơ bản. Trong EV, thiết bị điện tử là hệ thống truyền động.

Đối với người mua và kỹ sư B2B ở Bắc Mỹ và Châu Âu, việc hiểu các thành phần này không còn là tùy chọn. Sự thiếu hụt chất bán dẫn toàn cầu đã dạy cho ngành công nghiệp ô tô một bài học khắc nghiệt: dựa vào chip cũ và chuỗi cung ứng lỗi thời có thể khiến dây chuyền sản xuất bị đình trệ trong nhiều tháng. Ngày nay, trọng tâm đã chuyển sang các hệ thống hiệu quả cao, tích hợp cao.

Tại sao chủ đề này lại thống trị các cuộc thảo luận trên các nền tảng như r / ECE và r / xe điện? Bởi vì mỗi ounce hiệu suất được vắt kiệt từ [biến tần nguồn] (/ ev-power-inverters-guide) hoặc bộ pin chuyển trực tiếp thành phạm vi lái xe trong thế giới thực. Trong thời đại mà người tiêu dùng yêu cầu 300+ dặm cho mỗi lần sạc và các chính phủ thực thi các quy định nghiêm ngặt về tiêu thụ năng lượng, các thành phần mà chúng tôi sắp khám phá là chiến trường thực sự cho ưu thế EV.

2. Khái niệm cốt lõi được đơn giản hóa: "Cơ quan" của EV

Để đưa ra các quyết định kỹ thuật hoặc mua sắm sáng suốt, trước tiên chúng ta phải làm sáng tỏ biệt ngữ. Hãy phân tích ba hệ thống điện tử quan trọng nhất trong một chiếc EV bằng cách sử dụng tiếng Anh đơn giản và các phép so sánh có liên quan.

Điện tử công suất: Van tim (IGBT so với SiC)

Biến tần có nhiệm vụ lấy nguồn điện một chiều (DC) từ pin và chuyển đổi nó thành nguồn điện xoay chiều (AC) cần thiết để quay động cơ điện. Hãy coi biến tần như "van tim" của ô tô, kiểm soát dòng năng lượng khổng lồ.

• IGBT (Bóng bán dẫn lưỡng cực cổng cách điện): Đây là công nghệ truyền thống. Hãy tưởng tượng một ** cánh cửa sắt nặng, đáng tin cậy **. Nó làm rất tốt việc mở và đóng để năng lượng đi qua, nhưng vì nó nặng nên cần thời gian và công sức để di chuyển. "Nỗ lực" này dẫn đến năng lượng bị lãng phí dưới dạng nhiệt. Nó tiết kiệm chi phí nhưng kém hiệu quả hơn.
• SiC MOSFET (Silicon Carbide): Đây là thiết bị chuyển mạch thế hệ tiếp theo. Hãy tưởng tượng một cửa titan siêu nhẹ, cực nhanh. Bởi vì nó được làm từ sự pha trộn độc đáo của silicon và carbon, nó có thể đóng mở với tốc độ cực nhanh mà hầu như không có ma sát. Điều này có nghĩa là ít năng lượng bị lãng phí hơn đáng kể dưới dạng nhiệt, cho phép nhiều năng lượng hơn đi trực tiếp đến các bánh xe. Chỉ riêng nâng cấp này đã có thể tăng phạm vi hoạt động trong thế giới thực của EV từ 5% đến 10%.

Hệ thống quản lý pin (BMS): Nhạc trưởng dàn nhạc

Pin EV không chỉ là một hộp năng lượng khổng lồ; Nó được tạo thành từ hàng nghìn tế bào pin riêng lẻ. Nếu một tế bào quá nóng hoặc sạc quá nhanh, nó có thể gây ra hỏng hóc nghiêm trọng (thoát nhiệt hoặc hỏa hoạn). BMS là "nhạc trưởng dàn nhạc". Nó theo dõi điện áp, nhiệt độ và sức khỏe của từng tế bào (các nhạc sĩ). Nếu một ô hoạt động quá sức, BMS sẽ tự động điều chỉnh tải, đảm bảo toàn bộ gói hoạt động hài hòa hoàn hảo. Nó bảo vệ pin, tối đa hóa tuổi thọ của pin và cung cấp trạng thái sạc chính xác cho bảng điều khiển.

MCU và bộ điều khiển miền: từ điện thoại nắp gập đến điện thoại thông minh

Xe truyền thống sử dụng kiến trúc phân tán. Mỗi tính năng (cần gạt nước, phanh, cửa sổ) đều có máy tính nhỏ riêng, được gọi là Bộ điều khiển điện tử (ECU). Điều này giống như có 100 điện thoại nắp gập khác nhau, mỗi chiếc chỉ thực hiện một nhiệm vụ cụ thể. Nó đòi hỏi hàng dặm dây đồng nặng để kết nối tất cả. Xe điện hiện đại sử dụng Bộ điều khiển miền. Thay vì 100 điện thoại nắp gập, chiếc xe có ba hoặc bốn điện thoại thông minh mạnh mẽ** (máy tính tập trung) điều khiển toàn bộ "miền" (ví dụ: một cho thông tin giải trí, một cho lái xe tự động, một cho hệ thống truyền động). Điều này làm giảm đáng kể trọng lượng của dây nịt và cho phép cập nhật phần mềm Over-The-Air (OTA).

📊 Bảng so sánh khái niệm thành phần cốt lõi

3. Hướng dẫn từng bước / Nghiên cứu điển hình: Đưa ra quyết định mua sắm đúng đắn

Khi bạn đang tìm nguồn cung ứng linh kiện hoặc thiết kế một nền tảng EV mới, sự lựa chọn giữa công nghệ cũ và silicon thế hệ tiếp theo quyết định định vị thị trường của xe. Hãy xem cách đánh giá các thành phần này trong các tình huống thực tế.

3.1 Tình huống A: Nâng cấp lên kiến trúc 800V với SiC

Xe điện cũ hoạt động trên hệ thống 400 volt sử dụng IGBT. Tuy nhiên, để đạt được khả năng sạc cực nhanh (ví dụ: 10% đến 80% trong 18 phút), các nhà sản xuất như Porsche và Hyundai đã chuyển sang kiến trúc 800 volt. Ở 800V, IGBT silicon truyền thống tạo ra quá nhiều nhiệt và bị tổn thất chuyển mạch nghiêm trọng. Đây là lúc Tích hợp cacbua silic (SiC) trở thành bắt buộc.

** Cách đánh giá việc chuyển sang SiC: **

1. ** Phân tích ngân sách nhiệt: ** SiC hoạt động mát hơn. Tính toán số tiền bạn có thể tiết kiệm cho hệ thống làm mát (bộ tản nhiệt nhỏ hơn, ít chất làm mát hơn) để bù đắp chi phí trả trước cao hơn của chip SiC.
2. Tính toán giảm kích thước pin: Nếu SiC tăng hiệu suất hệ thống truyền động lên 8%, về mặt lý thuyết, bạn có thể giảm 8% kích thước bộ pin trong khi vẫn duy trì cùng một phạm vi. Đây là một khoản tiết kiệm chi phí lớn.
3. ** Bảo mật chuỗi cung ứng: ** Tấm wafer SiC nổi tiếng là khó sản xuất. Đảm bảo các nhà cung cấp của bạn (như Infineon hoặc Texas Instruments) có năng lực lâu dài.

📈 Đặc điểm kỹ thuật thành phần & Bảng xé giảm chi phí

📝 Mẫu RFQ B2B cho biến tần SiC

Khi tiếp cận với các nhà cung cấp, tính cụ thể là chìa khóa. Sử dụng mẫu này để đảm bảo bạn nhận được báo giá chính xác:

3.2 Tình huống B: Thiết kế BMS không an toàn

Một chủ đề thường xuyên trên các diễn đàn kỹ thuật là làm thế nào để ngăn chặn hiện tượng thoát nhiệt. BMS chất lượng cao không chỉ đo điện áp; nó chủ động quản lý nó. Khi chọn kiến trúc BMS, bạn phải chọn giữa Cân bằng thụ động (xả năng lượng dư thừa từ các tế bào tích điện cao dưới dạng nhiệt) và Cân bằng chủ động (truyền năng lượng từ các tế bào tích điện cao sang các tế bào yếu hơn). Đối với xe điện hiệu suất cao, Cân bằng chủ động rất được khuyến khích, mặc dù số lượng linh kiện cao hơn, vì nó tối đa hóa công suất sử dụng và giảm thiểu sinh nhiệt.

4. Mẹo của chuyên gia và những cạm bẫy phổ biến cần tránh

Rút ra từ các cuộc chia rẽ và thảo luận trong thế giới thực giữa các kỹ sư ô tô trên các nền tảng như Reddit, đây là những sai lầm phổ biến nhất trong thiết kế và mua sắm điện tử EV.

• Cạm bẫy 1: Chỉ định quá mức SiC cho ô tô thành phố điện áp thấp.
  • • Bẫy: * Giả sử SiC luôn tốt hơn.
  • • Thực tế: * Nếu bạn đang thiết kế một chiếc xe đi lại đô thị 400V giá rẻ với pin nhỏ, hiệu suất tăng của SiC sẽ không bù đắp được chi phí cao cấp của chip. Gắn bó với IGBT được tối ưu hóa cao cho các phân khúc thân thiện với ngân sách.
• Cạm bẫy 2: coi BMS là vấn đề chỉ dành cho phần cứng.
  • • Bẫy: * Mua chip giám sát điện áp tốt nhất nhưng bỏ qua các thuật toán phần mềm.
  • • Thực tế: * Điều kỳ diệu thực sự của BMS hiện đại nằm ở các thuật toán ước tính Trạng thái sạc (SoC) và Trạng thái sức khỏe (SoH). Phần mềm kém sẽ khiến 10% dung lượng pin của bạn bị khóa để tránh xuống cấp, đánh cắp phạm vi từ trình điều khiển một cách hiệu quả. Đầu tư mạnh vào phát triển chương trình cơ sở BMS.

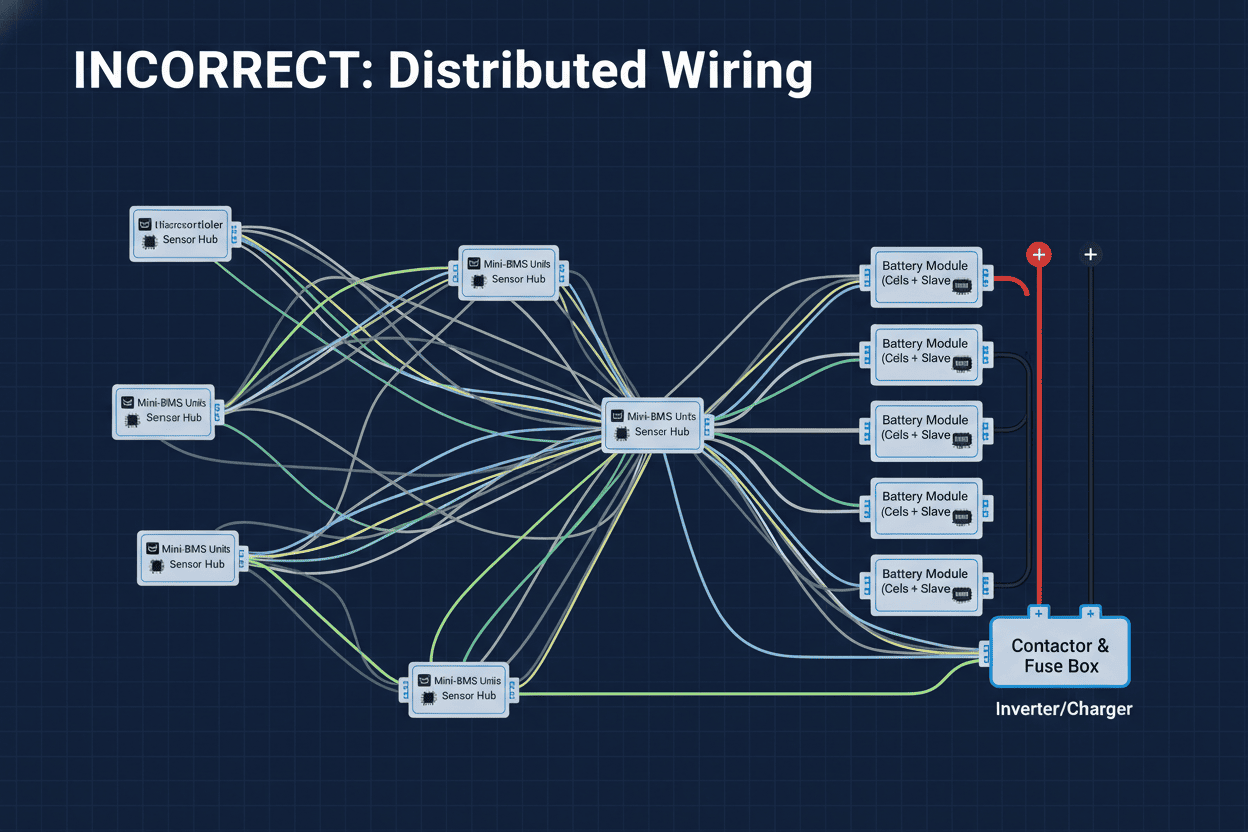

• **Cạm bẫy 3: Bỏ qua "Trọng lượng dây nịt" trong thiết kế ECU.
  • • The Trap: * Tiếp tục sử dụng kiến trúc ECU phi tập trung vì "đó là cách chúng tôi luôn làm điều đó."
  • • Thực tế: * Dây nịt kế thừa có thể nặng tới 150 lbs (68 kg). Bằng cách áp dụng bộ điều khiển miền tập trung, bạn không chỉ tiết kiệm một lượng lớn trọng lượng đồng (tăng phạm vi) mà còn đơn giản hóa chuỗi cung ứng bằng cách giảm số lượng vi điều khiển (MCU) mà bạn cần tìm nguồn.

5. Kết luận & Kết luận:

Linh hồn của một chiếc xe năng lượng mới được viết bằng silicon. Khi ngành công nghiệp tăng tốc hướng tới kiến trúc 800V và các phương tiện được xác định bằng phần mềm, sự phụ thuộc vào các linh kiện điện tử tiên tiến sẽ chỉ sâu sắc hơn.

Đối với các nhà sản xuất ô tô và nhà cung cấp B2B, nhiệm vụ rất rõ ràng: bám vào IGBT cũ và ECU phi tập trung sẽ dẫn đến các phương tiện nặng hơn, kém hiệu quả hơn và cuối cùng là không cạnh tranh. Nắm bắt Silicon Carbide (SiC) và Hệ thống quản lý pin thông minh không còn chỉ là một nâng cấp kỹ thuật — đó là một nhu cầu chiến lược để tồn tại trong thị trường EV siêu cạnh tranh.

6. Tóm tắt nhanh: Ma trận quyết định điện tử EV

Bước tiếp theo của bạn là gì? Nếu bạn đang đánh giá các nhà cung cấp cho nền tảng EV tiếp theo của mình, hãy bắt đầu bằng cách kiểm tra các yêu cầu quản lý nhiệt của bạn để xem liệu việc chuyển sang SiC có thể giúp bạn tiết kiệm tiền ở cấp độ hệ thống hay không.

• Nếu bạn thấy bài viết chuyên sâu này hữu ích, hãy nhớ đánh dấu trang này cho chu kỳ mua sắm tiếp theo của bạn và đăng ký nhận bản tin của chúng tôi để biết thêm thông tin hàng tuần về chuỗi cung ứng ô tô và kỹ thuật phần cứng!*

7.Những câu hỏi thường gặp

Q1: Sự khác biệt giữa SiC MOSFET và IGBT truyền thống trong xe điện là gì? Trả lời: MOSFET SiC chuyển đổi nhanh hơn với tổn thất nhiệt ít hơn đáng kể, cho phép kiến trúc 800V và thêm 5–10% phạm vi trong thế giới thực. IGBT có chi phí thấp hơn nhưng kém hiệu quả hơn, phù hợp với hệ thống 400V.

Q2: Tại sao Hệ thống quản lý pin (BMS) lại quan trọng trong xe điện? Trả lời: BMS giám sát điện áp và nhiệt độ của mọi tế bào để ngăn chặn sự thoát nhiệt (hỏa hoạn), cân bằng sự xuống cấp của tế bào và tối đa hóa dung lượng và tuổi thọ của pin có thể sử dụng được.

Q3: Khi nào tôi nên chọn SiC thay vì IGBT cho thiết kế EV của mình? Trả lời: Chọn SiC cho các phương tiện hiệu suất 800V, nơi hiệu suất tăng bù đắp chi phí chip. Gắn bó với IGBT cho xe thành phố giá rẻ 400V, nơi độ nhạy cảm về chi phí vượt trội hơn mức tăng hiệu quả.

Q4: Bộ điều khiển miền là gì và tại sao xe điện hiện đại sử dụng chúng? Trả lời: Bộ điều khiển miền thay thế hàng chục ECU riêng lẻ bằng máy tính tập trung, giảm trọng lượng dây nịt lên đến 150 lbs và cho phép cập nhật phần mềm Over-The-Air.

Q5: Làm cách nào để đảm bảo chuỗi cung ứng ổn định cho các thành phần SiC? Trả lời: Xác minh năng lực chế tạo tấm wafer SiC dài hạn của nhà cung cấp của bạn, yêu cầu chứng chỉ ô tô AEC-Q101 và đảm bảo hợp đồng nhiều năm do năng lực sản xuất SiC toàn cầu hạn chế.
