Lựa chọn điện trở cảm biến dòng điện: Điện trở shunt để đo chính xác

Đo dòng điện chính xác là nền tảng cho quản lý nguồn điện, giám sát pin và hệ thống điều khiển động cơ. Các nghiên cứu cho thấy việc chọn điện trở shunt không đúng cách chiếm hơn 30% các lỗi mạch cảm biến dòng điện trong các ứng dụng công nghiệp và ô tô. Sau khi đánh giá hàng trăm thiết kế cảm biến dòng điện trên các hệ thống quản lý pin, bộ truyền động động cơ và nguồn điện, tôi nhận thấy các phép tính giá trị điện trở sai, công suất không đủ và thông số TCR kém dẫn đến hiện tượng trôi đo vượt quá ±5% dưới áp lực nhiệt.

Hướng dẫn này cung cấp cách tiếp cận có cấu trúc để lựa chọn điện trở cảm biến dòng điện dựa trên yêu cầu độ chính xác đo lường, giới hạn tiêu tán công suất và độ ổn định nhiệt độ. Bạn sẽ học cách tính toán giá trị điện trở tối ưu, đánh giá tác động TCR, triển khai cảm biến Kelvin bốn dây, và lựa chọn giữa cấu hình phía thấp và phía cao để đo lường chính xác đáng tin cậy.

Mục lục

• [Điện trở cảm biến dòng điện là gì](#what là điện trở cảm biến dòng điện)
• [Thông số kỹ thuật chính cho lựa chọn điện trở shunt] (#key-thông số kỹ thuật cho shunt-resistor-shunt-selection-selection)
• [Tính toán giá trị điện trở] (tính giá trị #resistance)
• [Tản điện và Quản lý nhiệt] (Quản lý tiêu tán và nhiệt-#power)
• [Hệ số điện trở nhiệt độ (TCR) tác động] (#temperature-hệ số trở-tcr-tác động)
• [Cảm biến Kelvin bốn dây để tăng độ chính xác] (Cảm biến Kelvin dây #four để đo độ chính xác)
• [Cảm biến dòng điện bên thấp so với bên cao] (Cảm biến dòng điện bên #low so với dòng điện bên cao)
• [Lỗi chọn lọc phổ biến] (#common-sai selection-errors)
• Câu hỏi thường gặp
• Kết luận

Điện trở cảm biến dòng là gì

Điện trở cảm biến dòng điện, còn gọi là điện trở shunt, là những điện trở giá trị thấp chính xác được đặt nối tiếp với tải để đo dòng điện. Những điện trở này chuyển dòng điện thành sụt áp tỷ lệ có thể đo bằng bộ khuếch đại thiết bị hoặc ADC. Mối quan hệ cơ bản tuân theo định luật Ohm: V = I × R, trong đó sụt áp trên shunt biểu thị độ lớn dòng điện.

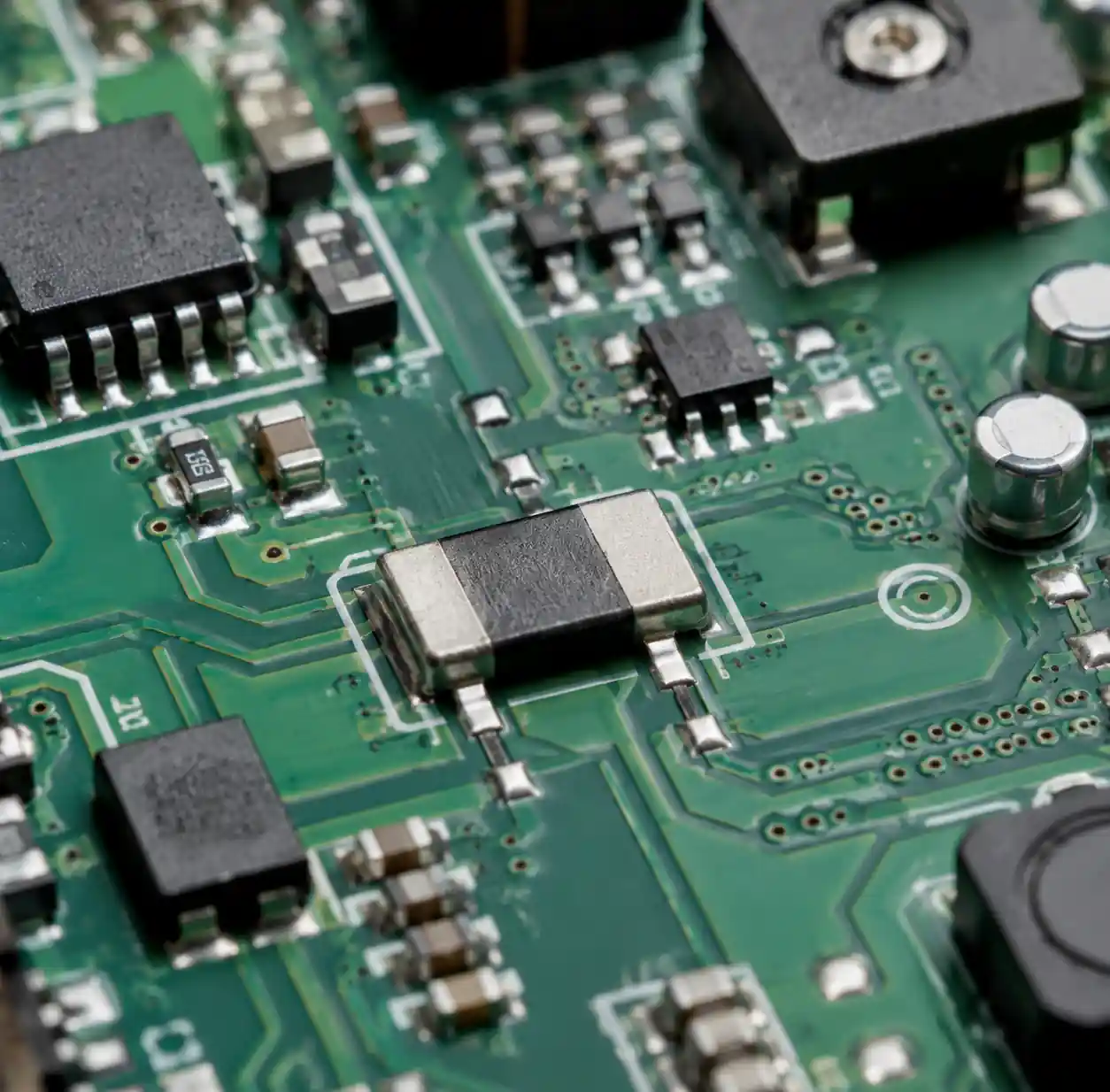

Điện trở cảm biến dòng điện trong ứng dụng mạch quản lý nguồn điện

Khác với cảm biến hiệu ứng Hall hoặc biến áp dòng điện, điện trở shunt cung cấp phép đo dòng DC và AC với tính tuyến tính xuất sắc, băng thông rộng (DC đến MHz) và không có hiện tượng trễ từ. Điện trở shunt chính xác hiện đại đạt được dung sai chặt chẽ đến ±0,1%, TCR dưới ±20 ppm/°C, và công suất từ 0,25W đến hơn 5W trong các gói gắn bề mặt.

Bạn có thể sử dụng điện trở cảm biến dòng điện trong hệ thống quản lý pin để đếm coulomb, điều khiển động cơ để phản hồi mô-men xoắn, nguồn điện để bảo vệ quá dòng và điện tử ô tô để giám sát tải theo tiêu chuẩn AEC-Q200.

Thông số kỹ thuật chính cho việc lựa chọn điện trở shunt

Việc chọn điện trở shunt phù hợp đòi hỏi phải đánh giá nhiều tham số phụ thuộc lẫn nhau. Năm thông số kỹ thuật quan trọng xác định độ chính xác đo lường và độ tin cậy của hệ thống.

Thông số kỹ thuật	Dải sản phẩm điển hình	Tác động đến hiệu suất
Giá trị Kháng cự	0,5 mΩ đến 100 mΩ	Sụt áp so với mức tín hiệu
Dung sai	±0,1% đến ±5%	Độ chính xác ban đầu
TCR	±20 đến ±100 ppm/°C	Ổn định nhiệt độ
Công suất đánh giá	0.25W đến 5W	Công suất dòng điện tối đa
Loại gói	2512, 2010, 4 nhà ga	Diện tích PCB và nhiệt độ

Giá trị điện trở xác định độ sụt áp cho một dòng điện nhất định. Điện trở thấp giúp giảm tiêu tán công suất nhưng giảm tỷ lệ tín hiệu trên nhiễu. Điện trở cao hơn mang lại biên độ tín hiệu tốt hơn nhưng làm tăng mất điện và làm nóng công suất.

Dung sai chỉ định độ chính xác sản xuất của giá trị điện trở danh định. Các ứng dụng chính xác yêu cầu ±1% hoặc cao hơn. Các ứng dụng công nghiệp hoạt động với dung sai ±5% khi kết hợp với hiệu chuẩn.

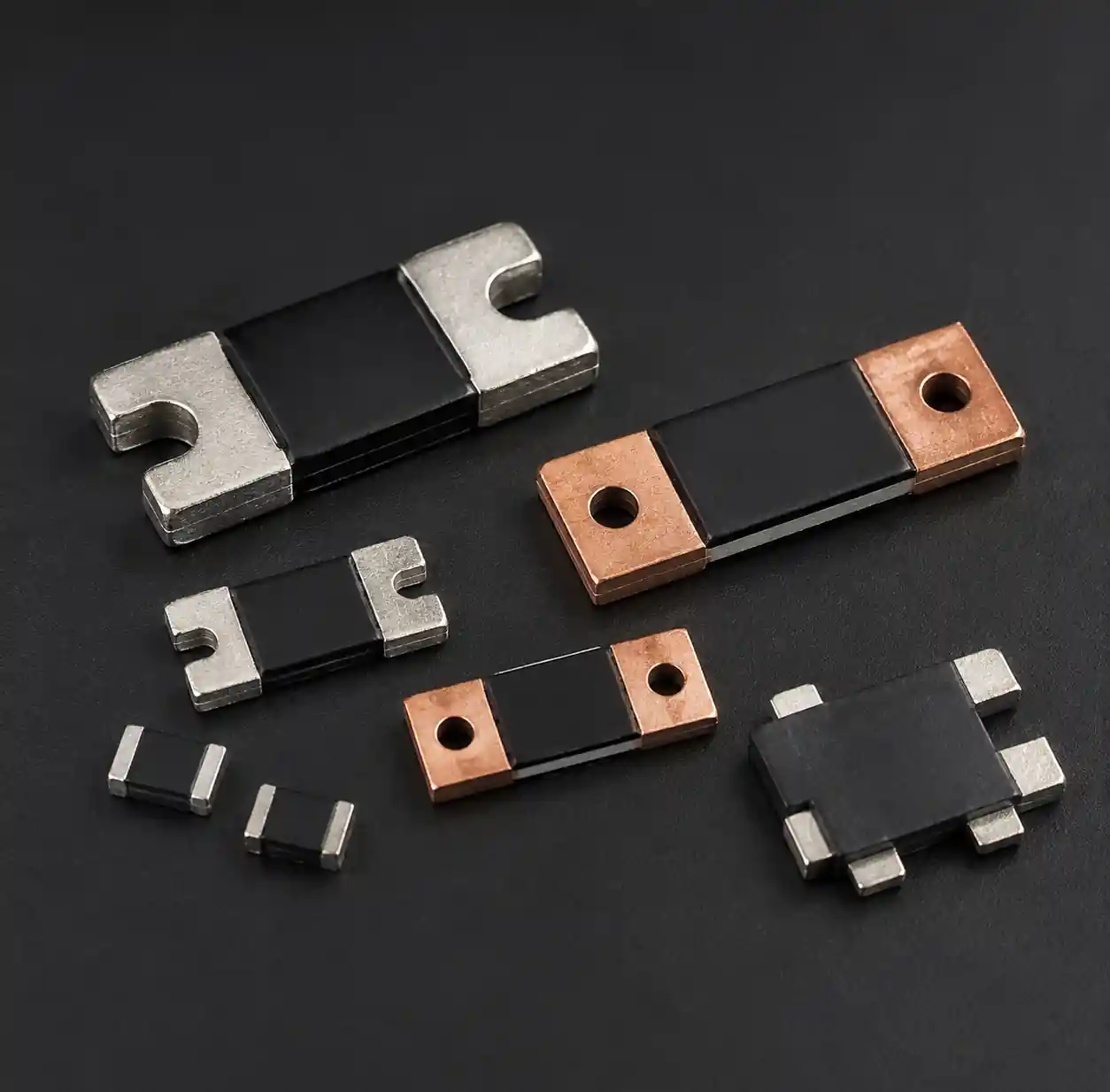

Thông số kỹ thuật và tham số chính của điện trở shunt

Hệ số điện trở nhiệt độ (TCR) định lượng cách điện trở thay đổi theo nhiệt độ, được đo bằng ppm/°C. Một shunt với TCR 50 ppm/°C sẽ dịch chuyển 0,5% trong phạm vi nhiệt độ 100°C, ảnh hưởng trực tiếp đến độ chính xác của phép đo.

Mức công suất xác định mức tiêu tán công suất liên tục tối đa mà không vượt quá giới hạn nhiệt độ. Công suất không đủ gây ra hiện tượng mất kiểm soát nhiệt và trôi điện trở vĩnh viễn. Bạn nên chỉ định các điện trở giảm tốc độ 50-100% để đảm bảo độ tin cậy.

Tính toán giá trị kháng cự

Việc lựa chọn giá trị điện trở bao gồm việc cân bằng ba yếu tố cạnh tranh: độ lớn sụt áp, độ tiêu tán công suất và phạm vi đầu vào của ADC/bộ khuếch đại. Việc tính toán bắt đầu bằng việc xác định dòng điện tối đa cần đo (I_max) và sụt áp mong muốn (cảm_biến V).

Tính toán điện trở cơ bản:

_R-shunt = cảm_biến V / I_max

Đối với dòng điện tối đa 10A với điện áp cảm biến 100mV:

_Shunt R = 0.1V / 10A = 10 mΩ

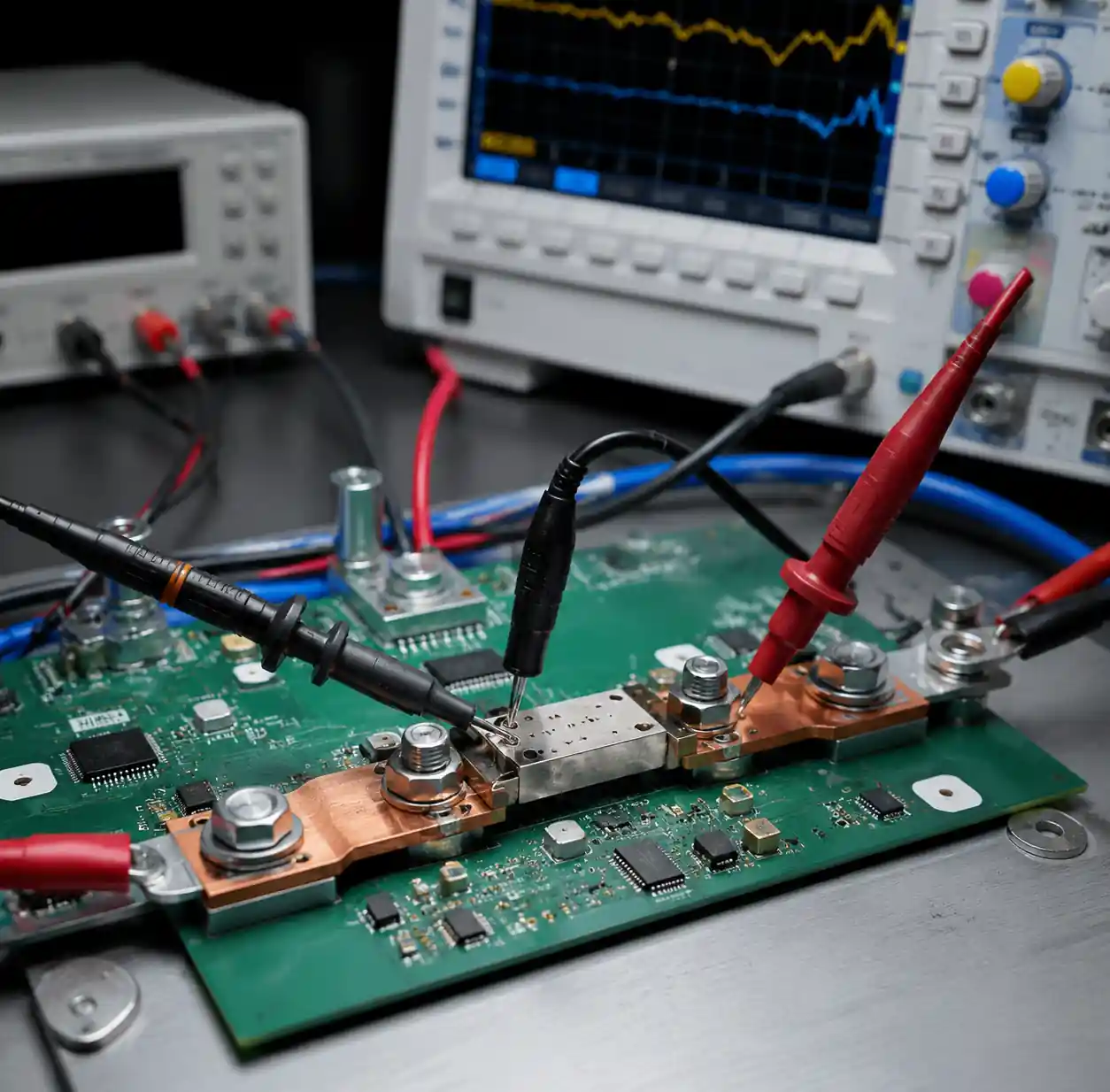

Mạch cảm biến dòng hiển thị giá trị điện trở

Hạn chế thực tế giới hạn phạm vi sụt áp sử dụng. Đối với đầu vào bộ khuếch đại thiết bị, 50-200mV cung cấp tỷ lệ tín hiệu trên nhiễu tối ưu trong khi vẫn nằm trong giới hạn đầu vào chế độ chung. Đối với đo trực tiếp ADC, sụt áp phải phù hợp với phạm vi điện áp tham chiếu ADC được điều chỉnh theo độ phân giải đo dự kiến.

Dải sụt áp phổ biến theo ứng dụng:

• Giám sát pin: 50-75mV (giảm thiểu mất điện)
• Điều khiển động cơ: 100-150mV (cân bằng SNR và tiêu tán)
• Bảo vệ nguồn điện: 150-300mV (ưu tiên phát hiện nhanh)
• Thiết bị đo chính xác: 75-100mV (tối ưu hóa độ phân giải ADC)

Bạn phải xác minh rằng giá trị điện trở tính toán có sẵn trên thị trường. Giá trị tiêu chuẩn cho điện trở cảm biến dòng điện bao gồm: 0,5mΩ, 1mΩ, 2mΩ, 5mΩ, 10mΩ, 20mΩ, 50mΩ và 100mΩ. Việc chọn giá trị tiêu chuẩn gần nhất giúp đơn giản hóa việc mua sắm và giảm thời gian thực hiện.

Tản điện và Quản lý nhiệt

Sự tiêu tán công suất trong điện trở dẫn nguồn tạo ra nhiệt ảnh hưởng đến cả điện trở và các linh kiện xung quanh. Sự tăng nhiệt độ quá mức làm giảm độ chính xác đo lường, đẩy nhanh quá trình lão hóa linh kiện và có thể gây hỏng hóc nghiêm trọng trong những trường hợp cực đoan.

Tính toán tiêu tán công suất:

P = I²_{× trục R}

Đối với điện trở 10mΩ mang 10A:

P = (10A)² × 0.010Ω = 1W

Dòng điện (A)	Shunt R	Công suất @ Imax	Đánh giá yêu cầu
5A	10 mΩ	0.25W	0.5W (2× biên độ)
10A	10 mΩ	1W	2W (2× biên giới)
20A	5 mΩ	2W	3-4W (biên lợi nhuận 50-100%)
50A	2 mΩ	5W	7.5-10W (biên lợi nhuận 50-100%)

Hiệu ứng tự làm nóng làm cho nhiệt độ điện trở tăng lên trên nhiệt độ môi trường. Sự tăng nhiệt độ này làm thay đổi giá trị điện trở theo TCR, gây ra sai số đo lường. Với TCR 50 ppm/°C và tự làm nóng 50°C:

ΔR/R = 50 ppm/°C × 50°C = 2500 ppm = 0,25%

Điện trở nhiệt (θ_JA) từ mối nối đến môi trường xung quanh quyết định sự tăng nhiệt độ: ΔT = P × θ_JA

Một điện trở SMD 2512 thường có θ_JA = 120°C/W. Ở mức tiêu tán 1W:

ΔT = 1W × 120°C/W = tăng 120°C

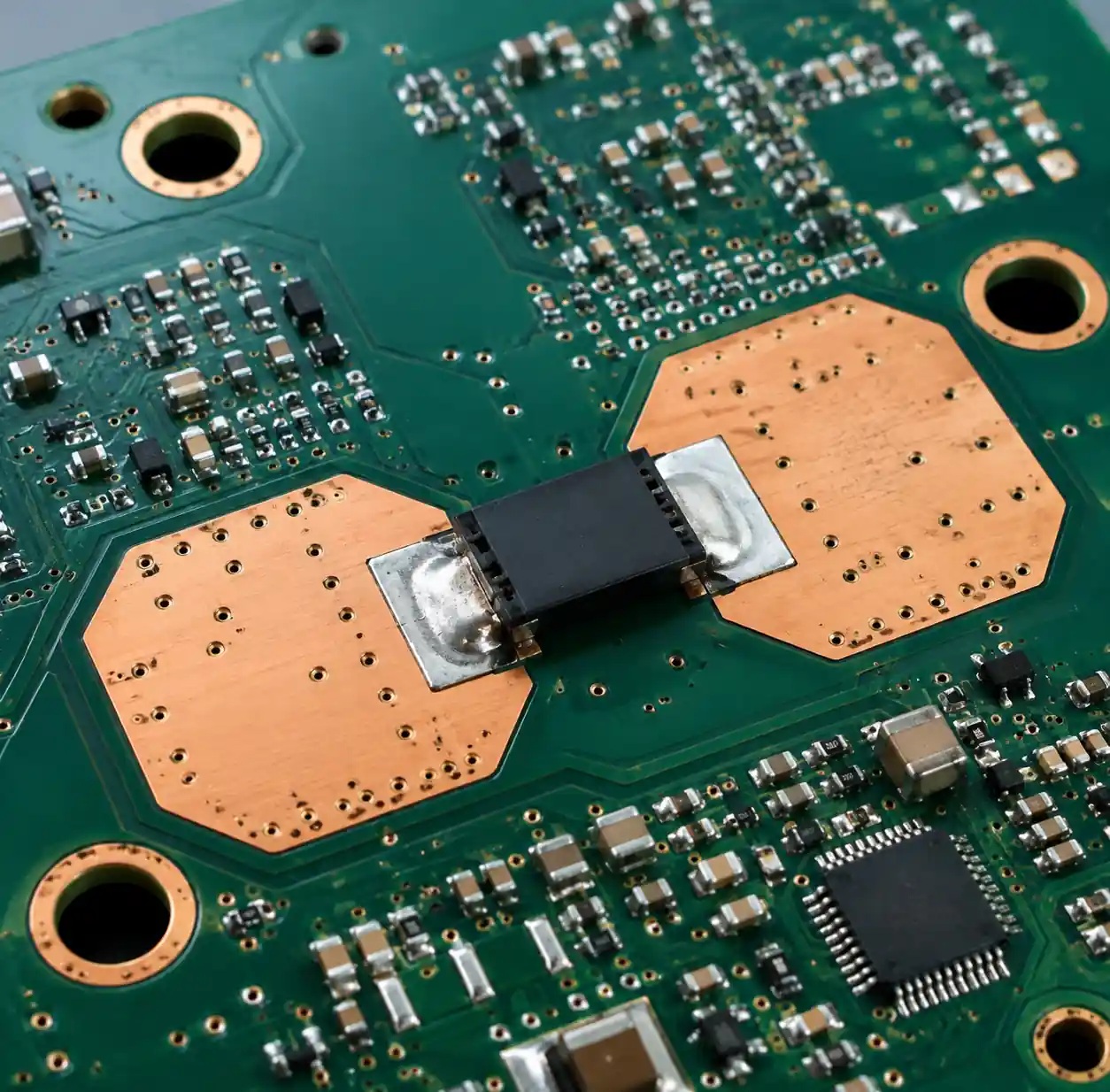

Bạn nên lắp đặt các ống đồng nối với cả hai đầu cực để giảm điện trở nhiệt. Đối với các ứng dụng công suất cao, chỉ định các gói lớn hơn (2512, 2010, hoặc thậm chí kiểu TO-220) với giá trị_{θ JA} thấp hơn. Việc thêm các đường dẫn nhiệt dưới diện tích điện trở giúp cải thiện khả năng lan tỏa nhiệt vào các lớp đồng PCB bên trong.

Quản lý nhiệt điện trở shunt với đổ đồng

Hệ số điện trở nhiệt độ (TCR) tác động

Hệ số điện trở nhiệt độ (TCR) định lượng cách giá trị điện trở thay đổi theo sự thay đổi nhiệt độ. Tham số này trực tiếp xác định độ chính xác đo trên toàn bộ dải nhiệt độ hoạt động và đại diện cho một đặc tả quan trọng cho việc cảm biến dòng điện chính xác.

Định nghĩa và tính toán TCR:

TCR = (R₂ - R₁) / [R₁ × (T₂ - T₁)]

Biểu thị bằng phần triệu trên độ C (ppm/°C). Một điện trở với TCR +50 ppm/°C tăng điện trở lên 0,005% cho mỗi độ C.

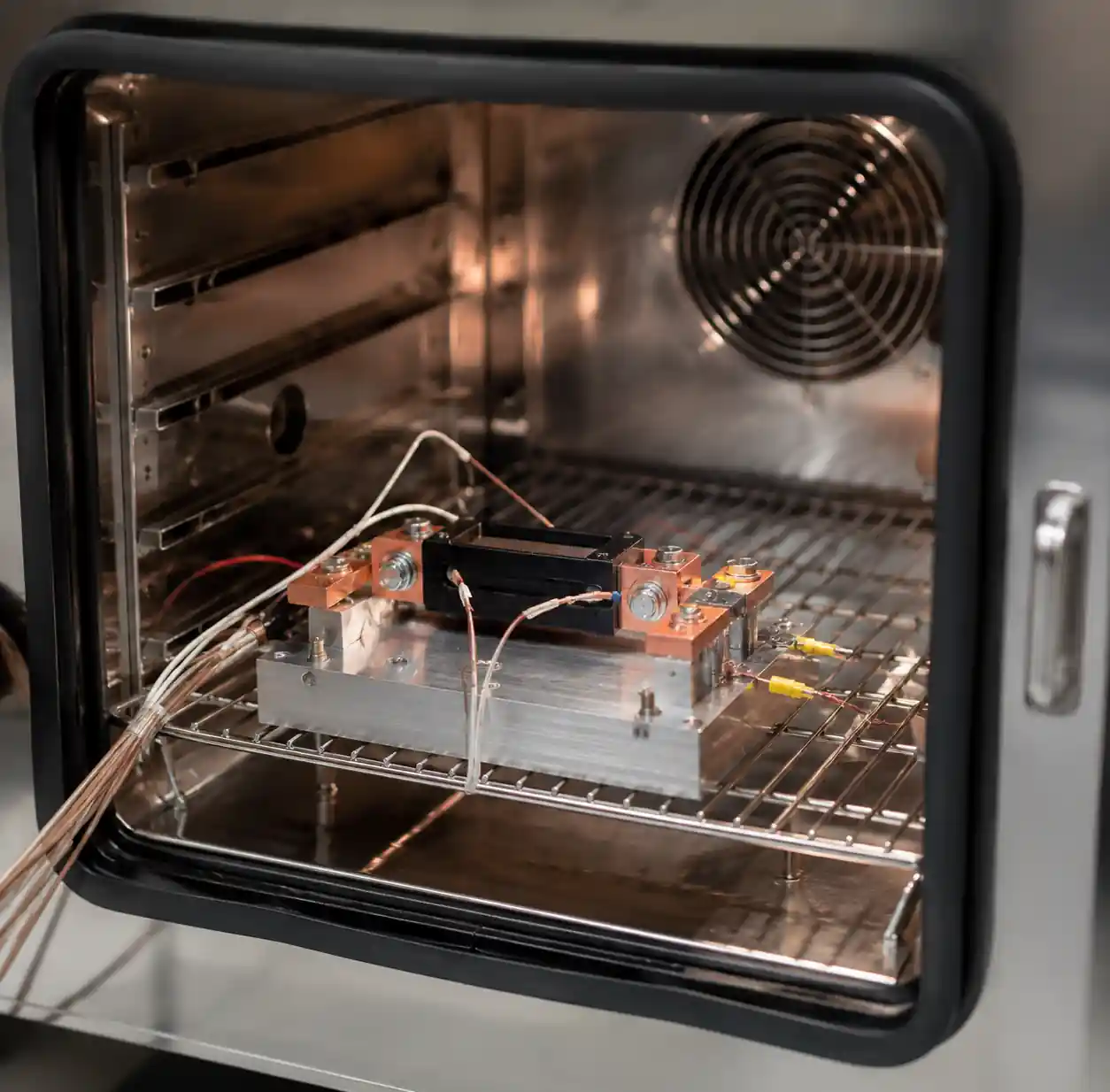

Thiết lập kiểm tra nhiệt độ cho đo TCR điện trở shunt

Danh mục TCR cho điện trở cảm biến dòng điện:

• Độ chính xác siêu cao: ±10 đến ±20 ppm/°C (y học, đo lường)
• Độ chính xác: ±25 đến ±50 ppm/°C (ô tô, công nghiệp)
• Tiêu chuẩn: ±75 đến ±100 ppm/°C (tiêu dùng, nhạy cảm với chi phí)

Tính toán tác động TCR thực tiễn:
Đối với hệ thống hoạt động từ -40°C đến +125°C (khoảng 165°C) với TCR 50 ppm/°C:

Tổng độ trôi = 50 ppm/°C × 165°C = 8250 ppm = 0,825%

Sự thay đổi điện trở 0,825% này sẽ chuyển trực tiếp thành sai số đo dòng điện nếu không được bù đắp. Kết hợp với dung sai ban đầu ±1%, độ không chắc chắn tổng thể đạt ±1,825% trên toàn nhiệt độ.

TCR (ppm/°C)	Dải nhiệt độ	Độ trôi (%)	Ứng dụng
±20	-40 đến +125°C	±0,33%	Quản lý pin, độ chính xác
±50	-40 đến +125°C	±0,825%	Điều khiển ô tô, công nghiệp
±100	0 đến +85°C	±0,85%	Điện tử tiêu dùng
±200	0 đến +70°C	±1,4%	Thiết kế tối ưu chi phí

Chiến lược bù nhiệt độ:

1. Đo tỷ lệ: Sử dụng cùng một tham chiếu cho phép đo ADC và shunt để loại bỏ hiệu ứng TCR bậc nhất
2. Hiệu chỉnh phần mềm: Đo nhiệt độ điện trở bằng nhiệt điện trở và áp dụng hệ số hiệu chỉnh
3. Điện trở TCR thấp: Chỉ định công nghệ màng kim loại hoặc màng mỏng với TCR dưới ±25 ppm/°C

Bạn nên chỉ định TCR dựa trên ngân sách độ chính xác đo lường yêu cầu. Để đạt độ chính xác tổng cộng ±1%, sử dụng ±50 ppm/°C hoặc cao hơn. Đối với hệ thống ±0,5%, hãy chỉ định các thành phần TCR ±25 ppm/°C.

Cảm biến Kelvin bốn dây cho độ chính xác

Cảm biến Kelvin bốn dây, còn gọi là đo 4 đầu hoặc 4 điểm, loại bỏ sai số từ điện trở chì và điện trở mạch PCB bằng cách sử dụng các kết nối mang dòng điện và cảm biến điện áp riêng biệt. Kỹ thuật này trở nên thiết yếu đối với các giá trị điện trở dưới 10 mΩ, nơi điện trở vết có thể vượt quá 1-2 mΩ trên mỗi inch.

Giới hạn đo lường 2 dây tiêu chuẩn:
Trong cảm biến 2 dây truyền thống, cùng một kết nối mang dòng tải và điện áp cảm biến. Sụt áp trên các đường mạch, mối hàn và điện trở tiếp xúc làm tăng tín hiệu đo được, gây ra hiện tượng đọc quá có hệ thống.

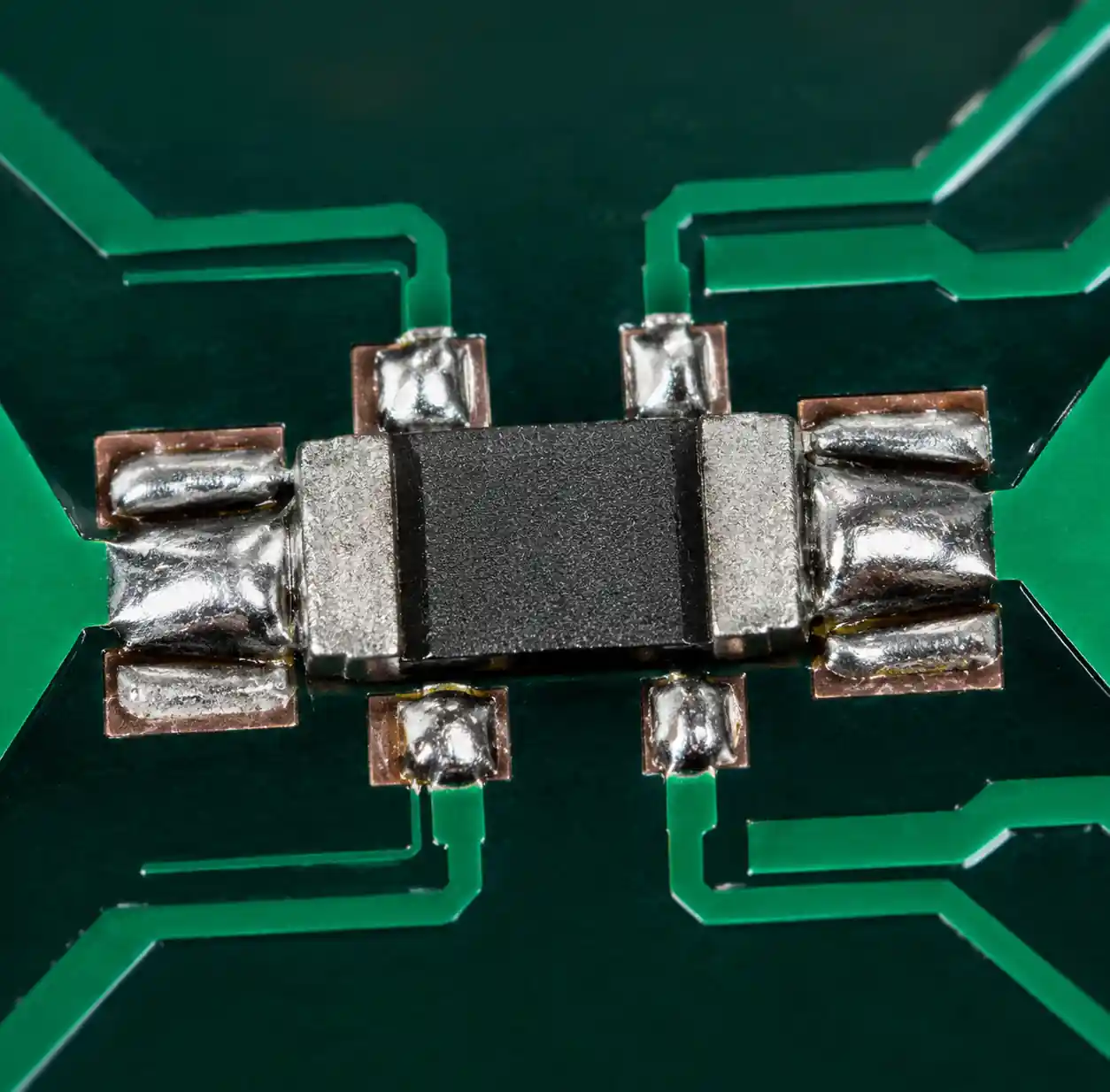

Kết nối cảm biến Kelvin bốn dây trên điện trở shunt

Đối với trục dẫn 5 mΩ với dòng điện 10A, điện trở đường mạch chỉ 1 mΩ dẫn đến:

Sai số = 1mΩ / 5mΩ = 20% đọc quá

Nguyên lý kết nối Kelvin:
Cảm biến bốn dây sử dụng hai cực lực (F+, F−) và cảm biến (S+, S−) riêng biệt. Dòng điện tải chạy qua các cực lực trong khi đo điện áp sử dụng các cực cảm biến, vốn mang dòng điện rất nhỏ. Vì dòng điện đầu cảm biến thường là <1 μA, nên độ sụt áp qua điện trở chân trở trở nên không đáng kể. | Phương pháp đo | Độ chính xác | Lỗi điển hình | Ứng dụng | | --- | --- | --- | --- | | 2 dây | ±5-20% | Lỗi điện trở đường mạch | R > 50 mΩ, không quan trọng | | Kelvin 4 dây | ±0,1-1% | TCR Limited | R < 10 mΩ, độ chính xác | | Kelvin + TCR thấp | ±0,05-0,5% | Đã thu nhỏ | Hiệu chuẩn, đo lường |

Yêu cầu bố trí PCB cho cảm biến Kelvin:

1. Dấu cảm biến tuyến đường riêng biệt với dấu vết mang dòng điện
2. Kết nối các đường cảm biến trực tiếp vào pad điện trở, không nối vào đường dòng điện
3. Giữ trở kháng đường mạch cảm nhận ở mức cao (chấp nhận được các đường mạch mỏng) để giảm tải
4. Đặt các kết nối cảm biến càng gần thân điện trở càng tốt

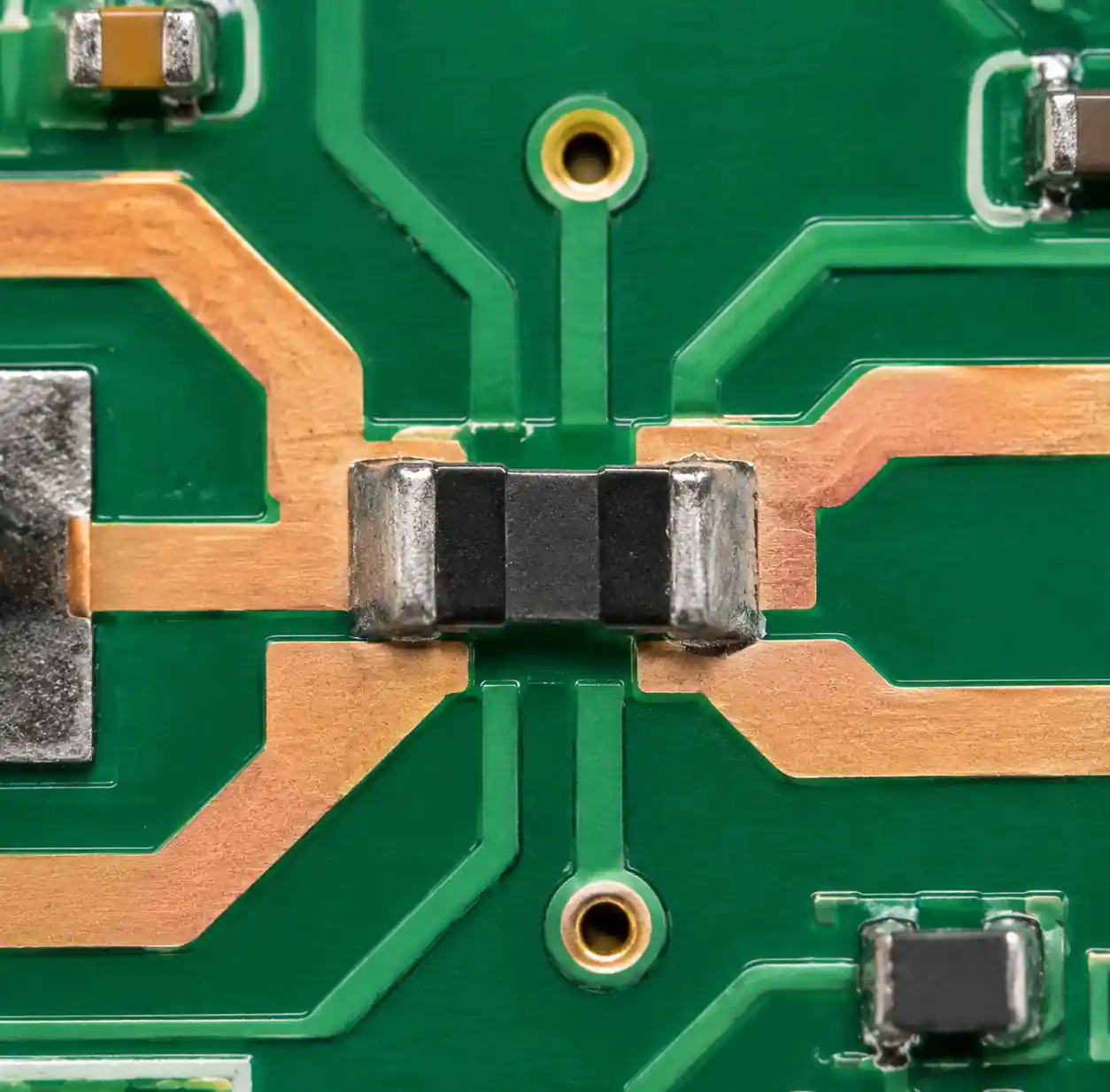

Bố cục PCB cho thấy định tuyến đường cảm biến Kelvin đúng cách Gói điện trở bốn cực cung cấp các kết nối Kelvin chuyên dụng. Các linh kiện chuyên dụng này có các đầu nối riêng biệt cho dòng điện và điện áp, tối ưu hóa bố trí pad để giảm thiểu điện trở ký sinh. Các gói phổ biến bao gồm cấu hình 4 đầu nối 2512, 3920 và các thiết bị xuyên lỗ.

Bạn nên triển khai cảm biến Kelvin mỗi khi điện trở dẫn giảm xuống dưới 10 mΩ hoặc khi yêu cầu độ chính xác vượt quá ±1%. Kỹ thuật này là thực hành tiêu chuẩn trong các hệ thống quản lý pin, bộ biến tần điều khiển động cơ và nguồn điện chính xác.

Cảm biến dòng điện phía thấp so với phía cao

Vị trí cảm biến điện trở so với tải và đất quyết định cấu trúc mạch, yêu cầu điện áp chế độ chung và khả năng phát hiện lỗi. Việc lựa chọn giữa cảm biến phía thấp và phía cao đòi hỏi sự đánh đổi cơ bản về sự đơn giản, an toàn và khả năng chẩn đoán.

Cảm biến phía thấp đặt điện trở shunt giữa tải và mass (đường hả). Tải kết nối với đường cấp dương, và dòng điện trở lại qua shunt xuống đất.

Ưu điểm của cảm biến phía thấp:

• Đo điện áp đơn giản (cảm nhận điện áp gần điện thế đất)
• Không cần bộ khuếch đại điện áp chung cao
• Thiết bị đo lường có chi phí thấp hơn (op-amp, ADC)
• Bố trí và định tuyến PCB dễ dàng hơn

Nhược điểm của cảm biến phía thấp:

• Làm gián đoạn tham chiếu đất cho tải
• Không phát hiện lỗi ngắn mạch đến nối đất
• Tải không được nối đất trực tiếp (lo ngại về an toàn trong một số ứng dụng)
• Điện áp chế độ chung thay đổi theo sự sụt giảm điện áp tải

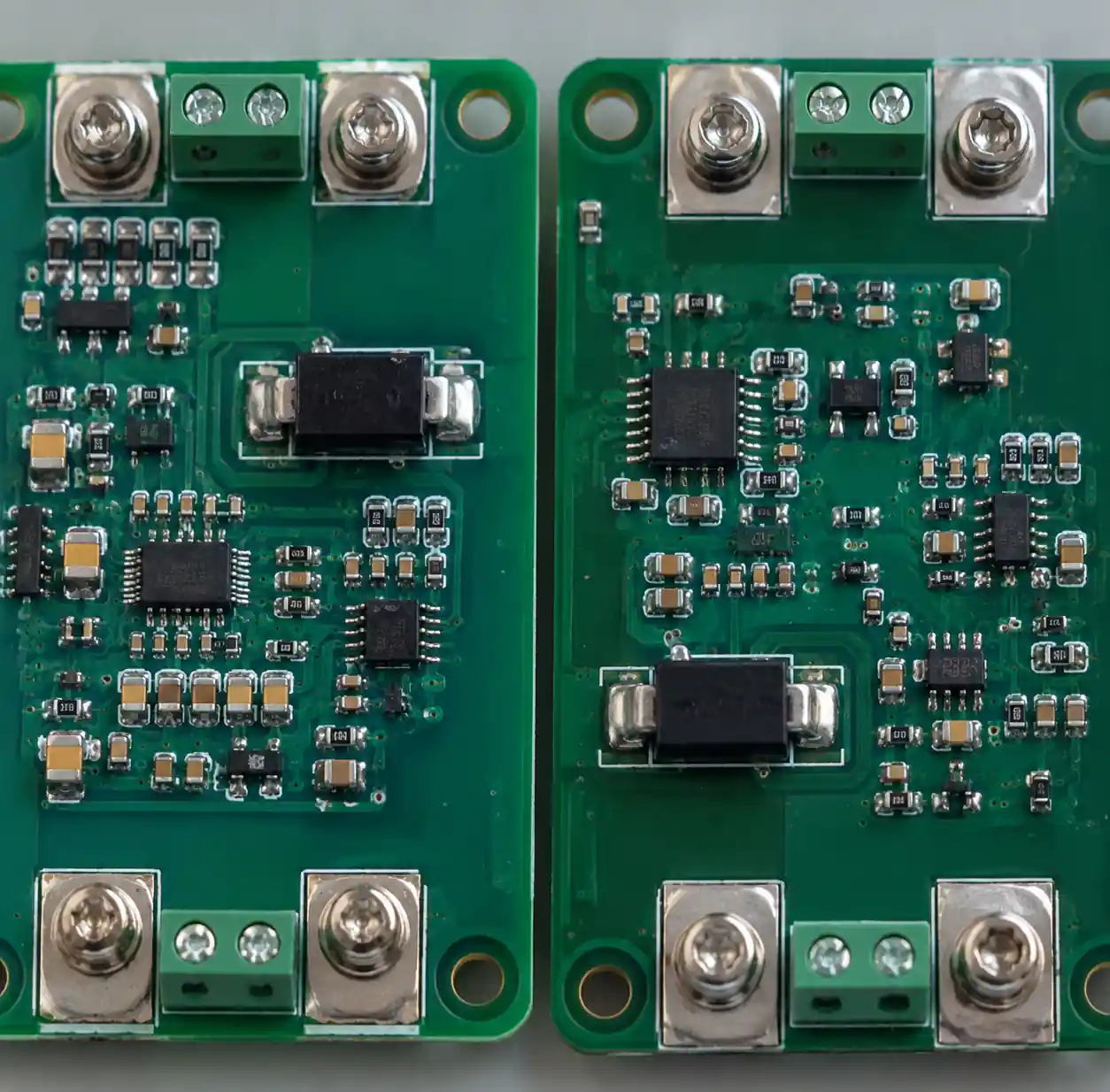

Triển khai mạch cảm biến dòng điện phía cao và phía thấp

Cảm biến bên cao đặt điện trở shunt giữa thanh nguồn dương và tải. Tải kết nối với đất thông qua đầu hồi của nó.

Ưu điểm của cảm biến phía cao:

• Tải vẫn nối đất (bảo toàn tính tham chiếu mặt đất)
• Phát hiện lỗi ngắn mạch đến nối đất
• An toàn hơn trong ứng dụng ô tô và công nghiệp
• Đo dòng điện phía cung trực tiếp từ nguồn

Nhược điểm của cảm biến phía cao:

• Yêu cầu bộ khuếch đại điện áp chế độ chung cao hoặc ADC vi sai
• Các linh kiện đo lường đắt tiền hơn
• Điện áp chế độ chung tương đương với đường cung cấp (có thể vượt quá 100V)
• Các cân nhắc thiết kế PCB phức tạp hơn

Cân nhắc	Cảm biến bên thấp	Cảm biến bên cao
Độ phức tạp	Đơn giản	Phức hợp (bộ khuếch đại CMRR cao)
Chi phí	Lower	Cao hơn
Độ bền mặt đất	Bị gián đoạn	Bảo trì
Phát hiện lỗi	Giới hạn (không có phát hiện ngắn GND)	Toàn diện
An toàn	Phù hợp cho điện áp thấp	Cần thiết cho ô tô, công nghiệp
Điện áp chế độ chung	~0V	Điện áp cấp (lên đến 100V+)

Khuyến nghị riêng cho ứng dụng:

• Cảm biến phía thấp: Phù hợp cho nguồn điện, thiết bị điện tử tiêu dùng, thiết bị phòng thí nghiệm, nơi có thể chấp nhận được gián đoạn đất và điện áp nguồn vừa phải (<48V)
• Cảm biến bên cao: Cần thiết cho điều khiển động cơ, quản lý pin, hệ thống ô tô theo ISO 26262, thiết bị công nghiệp nơi tiếp đất tải và phát hiện lỗi là quan trọng

Bạn nên chọn cảm biến cạnh cao cho các ứng dụng ô tô và công nghiệp để đáp ứng tiêu chuẩn an toàn và cho phép chẩn đoán toàn diện. Chỉ định cảm biến phía thấp cho các ứng dụng tiêu dùng nhạy cảm về chi phí, nơi mạch đơn giản giúp giảm chi phí BOM từ 30-50%.

Những Lỗi Lựa Chọn Phổ Biến

Sau khi xem xét hàng trăm thiết kế cảm biến dòng điện, một số lỗi chọn lọc xuất hiện lặp đi lặp lại và gây ra các lỗi trường có thể dự đoán được. Hiểu rõ những lỗi này giúp tránh các thiết kế lại tốn kém và yêu cầu bảo hành.

Lỗi 1: Công suất không đủ
Việc chọn điện trở shunt có công suất bằng với mức tiêu tán tính toán không mang lại biên độ nhiệt. Sự gia tăng nhiệt độ làm giảm hiệu suất TCR và thúc đẩy quá trình lão hóa. Dòng tải thực tế có thể vượt quá giá trị danh định trong quá trình khởi động, tạm thời và trong điều kiện lỗi.

Giải pháp: Chỉ định điện trở có mức giảm công suất từ 50-100%. Để tiêu tán tính toán 1W, sử dụng linh kiện định mức 2W hoặc 3W.

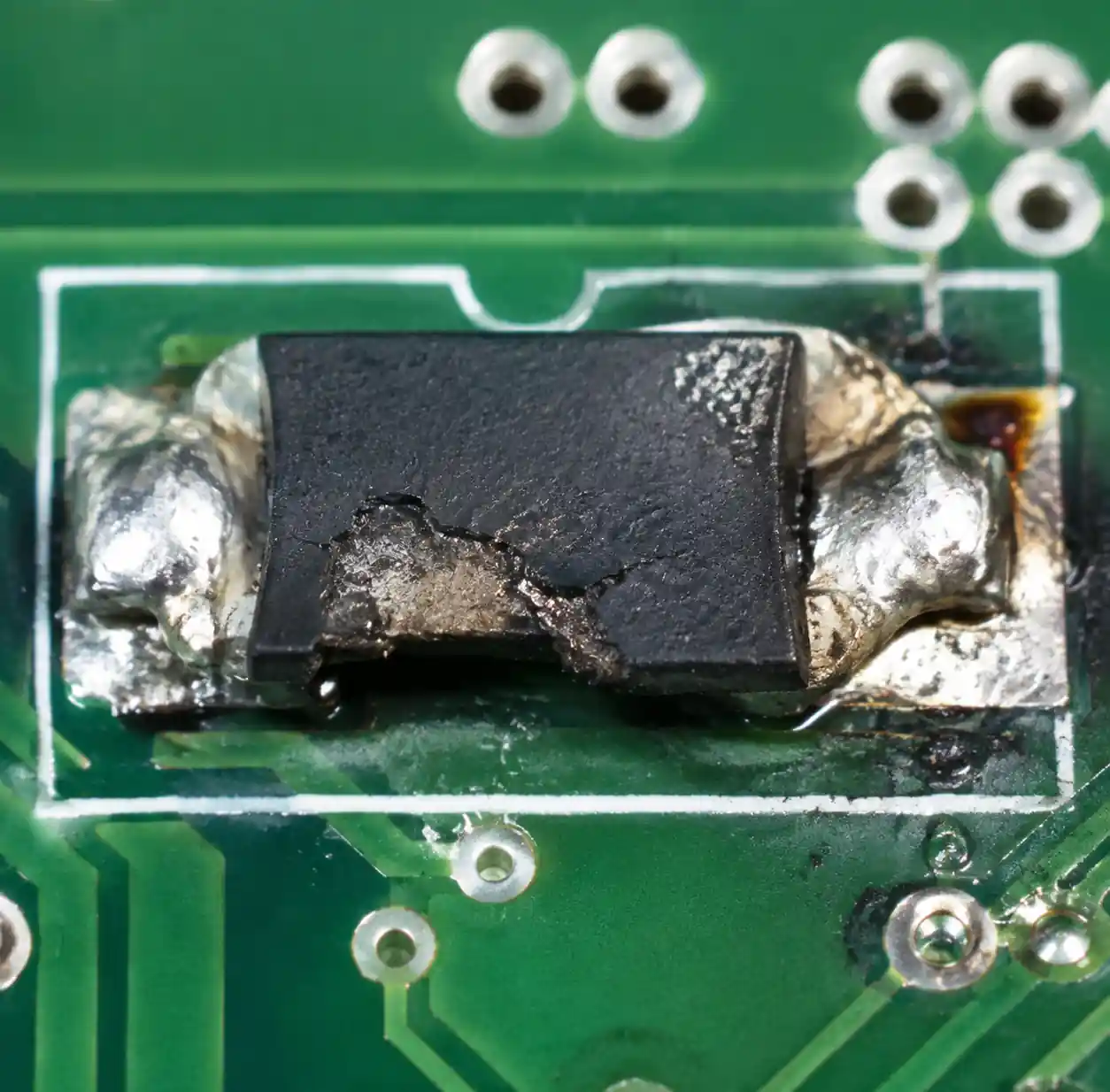

Điện trở shunt bị hỏng do công suất không đủ

Sai lầm 2: Bỏ qua tính năng tự làm nóng và tương tác TCR
Các nhà thiết kế tính toán tiêu tán công suất nhưng không tính đến sự tăng nhiệt độ và sự dịch chuyển điện trở do TCR gây ra. Điều này tạo ra một vòng phản hồi, nơi dòng điện tăng gây nóng, làm thay đổi điện trở, ảnh hưởng đến giá trị dòng điện đo được.

Giải pháp: Tính tăng nhiệt độ tự làm nóng (ΔT = P × θ_JA) và nhân với TCR để định lượng tác động chính xác. Đối với các ứng dụng quan trọng, sử dụng điện trở TCR thấp (±25 ppm/°C hoặc tốt hơn) với khả năng kết nối nhiệt tốt với đồng PCB.

Sai lầm 3: Sử dụng cảm biến 2 dây cho các shunt giá trị thấp
Kết nối hai đầu tiêu chuẩn tạo ra 1-3 mΩ điện trở ký sinh từ các đường mạch PCB và mối hàn. Đối với shunt 5 mΩ, con số này tương ứng với sai số 20-60% thay đổi tùy theo bố trí bảng, độ dày đồng và dung sai sản xuất.

Giải pháp: Triển khai cảm biến Kelvin bốn dây cho bất kỳ điện trở shunt nào dưới 10 mΩ. Sử dụng các gói điện trở 4 cực khi có sẵn.

Lỗi 4: Chọn sai giá trị kháng cự
Việc chọn giá trị điện trở gây sụt áp quá lớn sẽ lãng phí điện năng và tạo ra nhiệt không cần thiết. Ngược lại, sụt áp không đủ dẫn đến tỷ lệ tín hiệu trên nhiễu kém và giới hạn độ phân giải ADC.

Giải pháp: Mục tiêu sụt áp 50-150mV ở dòng điện tối đa cho hầu hết các ứng dụng. Xác minh mức điện áp phù hợp với dải đầu vào của bộ khuếch đại thiết bị đo lường và điện áp tham chiếu ADC.

Sai lầm 5: Bỏ qua sự tích lũy dung sai
Độ không chắc chắn tổng thể kết hợp giữa dung sai điện trở, trôi do TCR gây ra, sai số khuếch đại và lượng tử hóa ADC. Việc xác định điện trở ±5% trong hệ thống yêu cầu độ chính xác tổng ±1% là không thể nếu không hiệu chuẩn.

Giải pháp: Nguyên nhân gây ra lỗi ngân sách: dung sai điện trở ±1%, độ trôi TCR ±0,5%, sai số bộ khuếch đại ±0,25%, lỗi ADC ±0,25%, tổng cộng ±2% (kết hợp RSS: ±1,18%). Thắt chặt các thông số kỹ thuật riêng biệt để đáp ứng các mục tiêu của hệ thống.

Câu hỏi thường gặp

Tôi nên dùng giá trị điện trở nào để cảm biến dòng điện?

Tính_shunt R = cảm_biến V /_{tối đa} I, trong đó_{cảm biến} V thường là 50-150mV. Với dòng điện tối đa 10A với sụt giảm 100mV, sử dụng 10 mΩ. Xác minh giá trị đã chọn cung cấp tỷ lệ tín hiệu trên nhiễu phù hợp cho bộ khuếch đại và ADC của bạn, đồng thời giữ công suất tiêu tán trong giới hạn định mức của điện trở với biên độ giảm 50-100%.

TCR ảnh hưởng như thế nào đến độ chính xác đo lường?

TCR (hệ số điện trở nhiệt độ) gây ra sự thay đổi điện trở theo nhiệt độ. TCR 50 ppm/°C trong phạm vi nhiệt độ 100°C tạo ra độ lệch 0,5%. Để đạt độ chính xác tổng ±1%, hãy chỉ định TCR ≤50 ppm/°C. Để đạt độ chính xác ±0,5%, sử dụng ≤25 ppm/°C. TCR kết hợp với dung sai ban đầu để xác định tổng độ không chắc chắn: ±1% dung sai + 0,5% trôi TCR = ±1,5% tổng sai số.

Khi nào nên sử dụng cảm biến Kelvin (4 dây)?

Sử dụng cảm biến Kelvin bất cứ khi nào điện trở trục dưới 10 mΩ hoặc khi độ chính xác đo phải vượt quá ±1%. Các kết nối kelvin loại bỏ lỗi sụt áp từ các đường mạch PCB và mối hàn, có thể là 1-3 mΩ và vượt quá điện trở shunt. Kỹ thuật này là tiêu chuẩn trong các hệ thống quản lý pin, điều khiển động cơ và nguồn điện chính xác, nơi độ chính xác là yếu tố then chốt.

Sự khác biệt giữa cảm biến dòng điện phía thấp và phía cao là gì?

Cảm biến phía thấp đặt shunt giữa tải và mặt đất—đơn giản và rẻ hơn nhưng làm gián đoạn tham chiếu mặt đất. Cảm biến phía cao đặt shunt giữa nguồn và tải — duy trì tính toàn vẹn mặt đất và phát hiện lỗi nối đất nhưng yêu cầu bộ khuếch đại điện áp chế độ chung cao. Chọn loại thấp cho các sản phẩm tiêu dùng nhạy cảm với chi phí. Chỉ định phía cao cho các ứng dụng ô tô, công nghiệp và an toàn quan trọng theo tiêu chuẩn ISO 26262 và IEC.

Làm thế nào để tính toán tiêu tán công suất trong điện trở shunt?

Tiêu tán công suất P = I² ×_{trục R shunt}. Đối với điện trở 10 mΩ ở 10A: P = (10A)² × 0.01Ω = 1W. Chỉ định điện trở có công suất cao hơn 50-100% so với giá trị tính toán để tính đến dòng điện thoáng qua và cung cấp biên độ nhiệt. Kiểm tra nhiệt độ tăng tự nóng: ΔT = P × θ_JA. Gói 2512 với θ_JA = 120°C/W phân tán 1W sẽ tăng 120°C so với nhiệt độ môi trường.

Tôi có thể sử dụng điện trở màng dày tiêu chuẩn để cảm biến dòng điện không?

Điện trở màng dày tiêu chuẩn có TCR cao (±100 đến ±400 ppm/°C) và dung sai kém (±5%), khiến chúng không phù hợp để cảm biến dòng điện chính xác. Chỉ định điện trở cảm biến dòng điện với công nghệ màng kim loại hoặc màng mỏng có dung sai ±1% và TCR ±50 ppm/°C hoặc tốt hơn. Các linh kiện chuyên dụng này có giá cao hơn 2-5× nhưng cung cấp độ chính xác cần thiết cho các ứng dụng đo lường.

Kết luận

Hướng dẫn này đề cập đến các khía cạnh quan trọng của việc lựa chọn điện trở cảm biến dòng điện, bao gồm tính toán giá trị trở trở, quản lý tiêu tán công suất, ảnh hưởng của TCR đến độ chính xác, kỹ thuật cảm biến Kelvin và sự đánh đổi giữa topo phía cao và phía thấp. Hiểu rõ các yếu tố này giúp các nhà quản lý mua sắm và kỹ sư thiết kế xác định được điện trở shunt đạt độ chính xác đo lường yêu cầu đồng thời đáp ứng các giới hạn về nhiệt và độ tin cậy cho quản lý pin, điều khiển động cơ và ứng dụng cấp nguồn.
