Quản lý vòng đời linh kiện điện tử: Từ thiết kế đến ngừng hoạt động
Sự lỗi thời của các linh kiện khiến các nhà sản xuất mất 10 tỷ đô la mỗi năm do chi phí thiết kế lại và gián đoạn sản xuất. Một thông báo EOL duy nhất trên một IC quan trọng có thể gây ra tác động trên các dòng sản phẩm và tuân thủ quy định. Hướng dẫn này cung cấp các chiến lược quản lý vòng đời, phương pháp giám sát PCN và các phương pháp giảm thiểu lỗi thời nhằm bảo vệ tính liên tục sản xuất từ khi thiết kế đến khi kết thúc vòng đời.
Tại Hitop Tech Limited, dịch vụ quản lý vòng đời sản phẩm của chúng tôi theo dõi tình trạng sẵn sàng của linh kiện trên toàn bộ BOM của bạn, cung cấp cảnh báo EOL sớm và các phương án thay thế đủ điều kiện trước khi xảy ra gián đoạn.
Mục lục
- [Hiểu về các giai đoạn vòng đời linh kiện] (#lifecycle-giai đoạn)
- [Giai đoạn Thiết kế: Chống lỗi thời của công trình] (#design trong giai đoạn)
- [Sản xuất tích cực: Hệ thống Giám sát và Cảnh báo Sớm PCN] (sản xuất #active)
- [Chiến lược Phản ứng NRND và EOL] (#nrnd-eol-response)
- [Khung quyết định mua lần cuối] (mua #last lần)
- [Thiết kế lại vs Đánh giá Thành phần Thay thế] (#redesign-đánh giá)
- Câu hỏi thường gặp
- Kết luận
1. Hiểu về các giai đoạn vòng đời linh kiện
Các linh kiện điện tử tuân theo vòng đời dự đoán được kéo dài từ 10-15 năm từ khi được giới thiệu đến khi lỗi thời, mặc dù các sản phẩm tích hợp chúng thường cần thời gian hỗ trợ từ 20-30 năm. Vòng đời tiêu chuẩn trải qua sáu giai đoạn: giới thiệu, tăng trưởng, trưởng thành, suy giảm (NRND), loại bỏ dần (EOL) và lỗi thời.
| Giai đoạn vòng đời | Thời lượng | Tình trạng sẵn có | Mức độ rủi ro | Hành động bắt buộc |
|---|---|---|---|---|
| Giới thiệu | 1–2 tuổi | Phân bổ có hạn, khả thi | Trung bình | Xác định nhiều nguồn, giám sát năng suất |
| Tăng trưởng | 2–4 tuổi | Thời gian giao hàng ổn định, mở rộng | Thấp | Khóa giá, thiết lập dự báo |
| Tuổi trưởng thành | 5–10 tuổi | Giá cả phong phú, cạnh tranh | Rất thấp | Mua sắm tiêu chuẩn, tối ưu hóa chi phí |
| Suy giảm (NRND) | 1–3 tuổi | Giảm, thời gian giao hàng kéo dài | Trung bình–Cao | Xác định các phương án thay thế, đánh giá nhu cầu thiết kế lại |
| Loại bỏ dần (EOL) | 6–12 tháng | Cửa sổ mua hàng lần cuối | Cao | Thực hiện mua cuối cùng hoặc thiết kế lại |
| Lỗi thời | Không xác định | Chỉ áp dụng cho hàng hậu mãi, rủi ro hàng giả | Phê bình | Tìm kiếm môi giới được ủy quyền, thiết kế lại bắt buộc |
Động lực thị trường gần đây năm 2026 cho thấy sự lỗi thời tăng nhanh khi các nhà máy đúc chuyển công suất sang bộ xử lý AI. Các thành phần dự kiến sử dụng 15+ năm nay nhận được thông báo NRND sau 8-10 năm, làm giảm đáng kể các cửa sổ phản hồi.

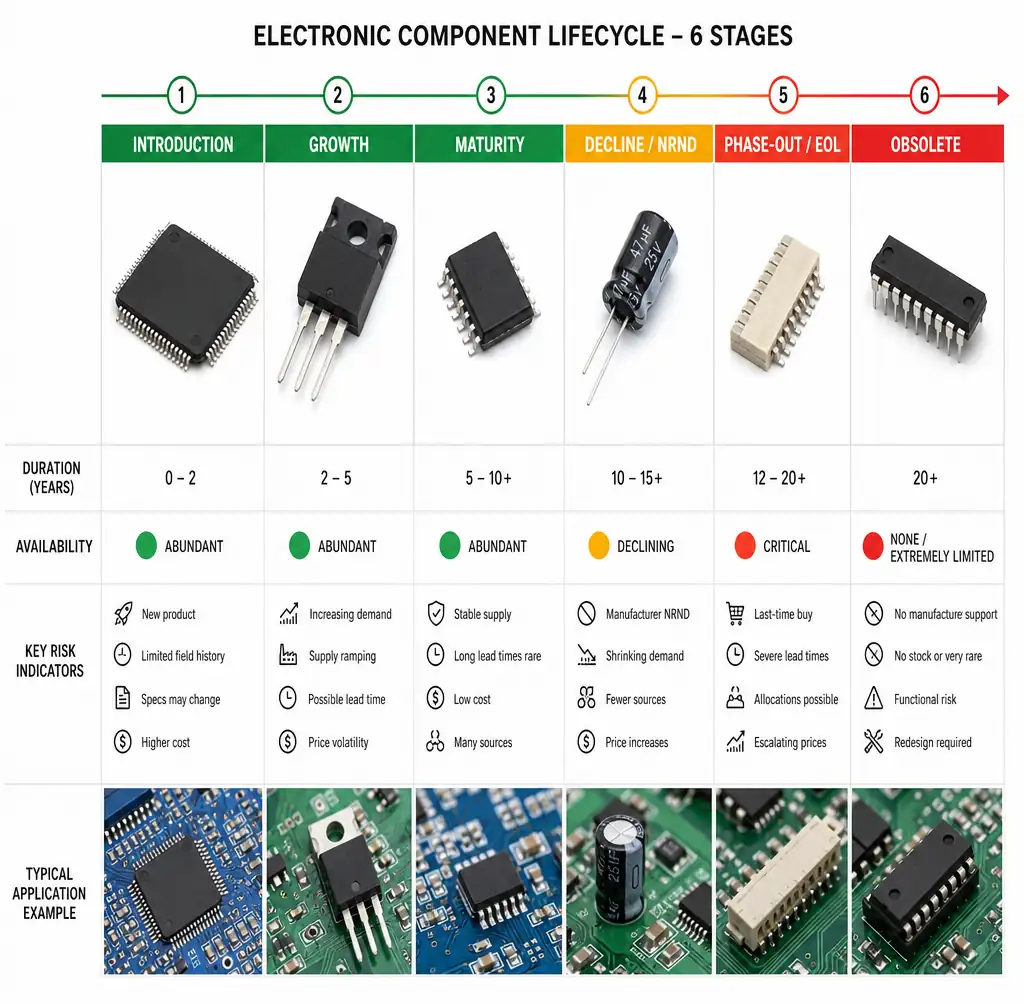

Các giai đoạn vòng đời linh kiện điện tử từ khi được giới thiệu đến khi lỗi thời
2. Giai đoạn Thiết kế: Chống lỗi thời của công trình
Quản lý lỗi thời hiệu quả nhất về chi phí xảy ra trong quá trình lựa chọn linh kiện. Các quyết định thiết kế xác định mức độ phơi nhiễm vòng đời trong 10-20 năm sản xuất.
Ưu tiên các thành phần ở giai đoạn vòng đời trưởng thành (3-8 năm sau khi được đưa vào). Chúng cung cấp độ tin cậy đã được kiểm chứng, giá cả ổn định và khả năng hoạt động nhiều năm. Tránh các thành phần giai đoạn giới thiệu trừ khi hiệu suất yêu cầu công nghệ tiên tiến.
Chiến lược thiết kế đa nguồn
Thiết kế để có thể thay thế khi dung sai cho phép. Các lựa chọn tương thích với chân từ nhiều nhà sản xuất cung cấp phương án dự phòng khi nguồn chính thông báo ngừng hoạt động. Đối với vi điều khiển, kiến trúc ARM Cortex-M cho phép di chuyển nhà cung cấp với việc thay đổi firmware tối thiểu.

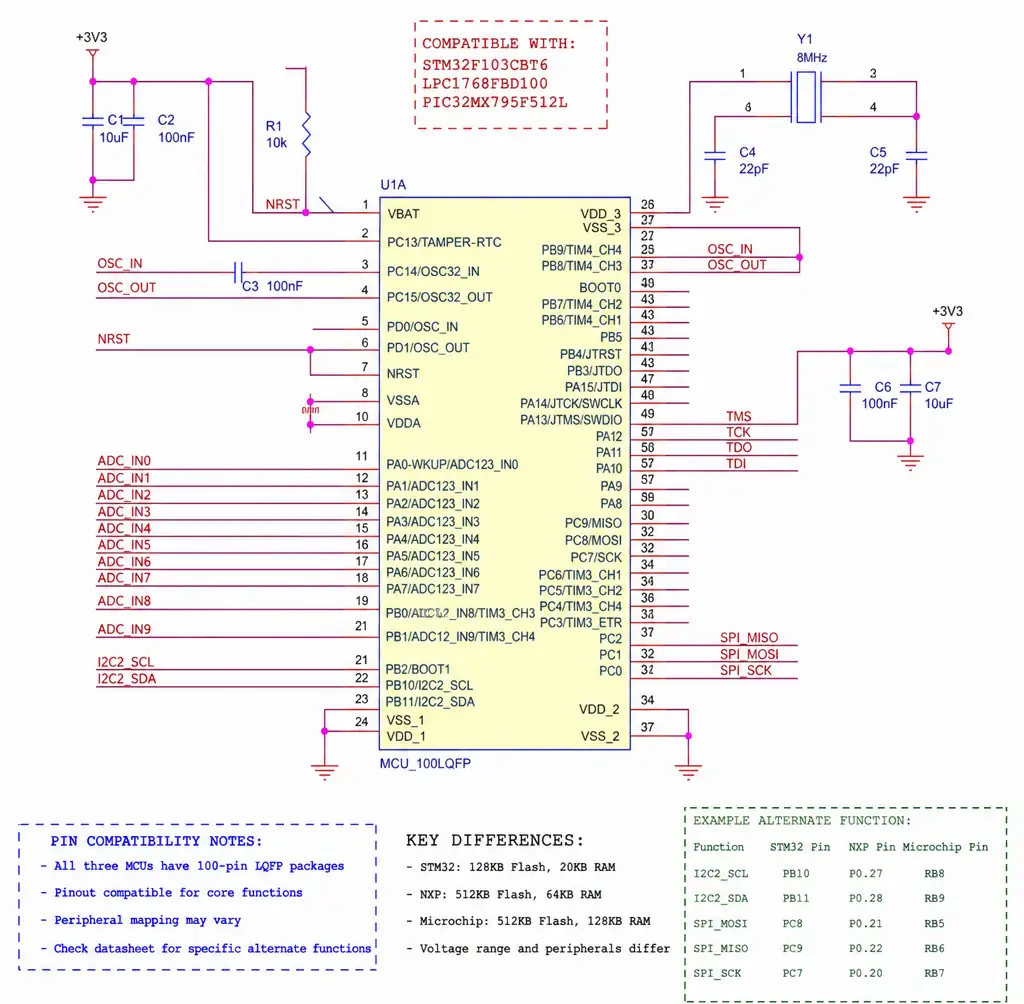

Thiết kế PCB hiển thị diện tích linh kiện tương thích chân cho chiến lược đa nguồn
Các linh kiện thụ động đòi hỏi phải chuẩn hóa. Chọn kích thước bao bì phổ biến (0402, 0603, 0805) và giá trị tiêu chuẩn từ nhiều nhà sản xuất để đảm bảo khả năng cung cấp lâu dài. Bao bì độc đáo và các giá trị đặc biệt chịu dung sai chặt chẽ có vòng đời ngắn hơn.
| Danh mục linh kiện | Thực hành chống lỗi thời | Các Thực Hành Rủi Ro Cao Cần Tránh |
|---|---|---|
| Vi điều khiển | Kiến trúc tiêu chuẩn (ARM Cortex-M), dòng sản phẩm trưởng thành | Lõi độc quyền, các bản phát hành mới nhất, thiết kế nguồn đơn |
| Quản lý nguồn điện | Chân cắm tiêu chuẩn ngành, đường điện áp chung | ASIC tùy chỉnh, giải pháp tích hợp chuyên dụng |
| Nội tại | Gói tiêu chuẩn (0603, 0805), giá trị dòng E24 | Kích thước đặc biệt, dung sai chặt chẽ (<1%), giá trị không phổ biến |
| Đầu nối | Tiêu chuẩn ngành (USB, Ethernet, HDMI) | Đầu nối độc quyền, hệ thống nhà cung cấp đơn lẻ |
Tích hợp cơ sở dữ liệu vòng đời
Các công cụ EDA hiện đại tích hợp dữ liệu vòng đời thời gian thực trong quá trình thu thập sơ đồ. Các nền tảng như Altium 365 và SiliconExpert đánh dấu các thành phần NRND và EOL trước bố trí PCB, phát hiện rủi ro khi thay đổi mất vài phút thay vì hàng tháng. Ghi lại các thành phần thay thế trong các tệp thiết kế trong giai đoạn phát triển ban đầu. Dịch vụ mua sắm của chúng tôi duy trì các cơ sở dữ liệu thay thế đã được kiểm duyệt trước trên các danh mục chung.
3. Sản xuất tích cực: Hệ thống Giám sát và Cảnh báo Sớm PCN
Giám sát PCN có hệ thống trở thành biện pháp phòng thủ chính khi sản phẩm đi vào sản xuất. Tiêu chuẩn JEDEC J-STD-046 yêu cầu các nhà sản xuất phải phát hành Thông báo Thay đổi Sản phẩm ít nhất 90 ngày trước khi giao các linh kiện đã sửa đổi, nhưng chất lượng thông báo có sự khác biệt đáng kể.
Việc giám sát hiệu quả đòi hỏi phải theo dõi tự động thay vì xem xét email thủ công. Các nền tảng vòng đời như Z2Data và Source Intelligence cung cấp quét BOM theo thời gian thực, đánh dấu các PCN ảnh hưởng đến số linh kiện cụ thể trong vòng 24 giờ kể từ khi nhà sản xuất thông báo.
Các danh mục PCN quan trọng
Không phải tất cả PCN đều mang rủi ro như nhau. Những thay đổi về hình dáng-chức năng, chuyển giao địa điểm sản xuất và sửa đổi vật liệu đòi hỏi phải đánh giá ngay lập tức và có khả năng tái kiểm định. Các thay đổi hành chính như sửa bảng dữ liệu thường chỉ cần cập nhật tài liệu.

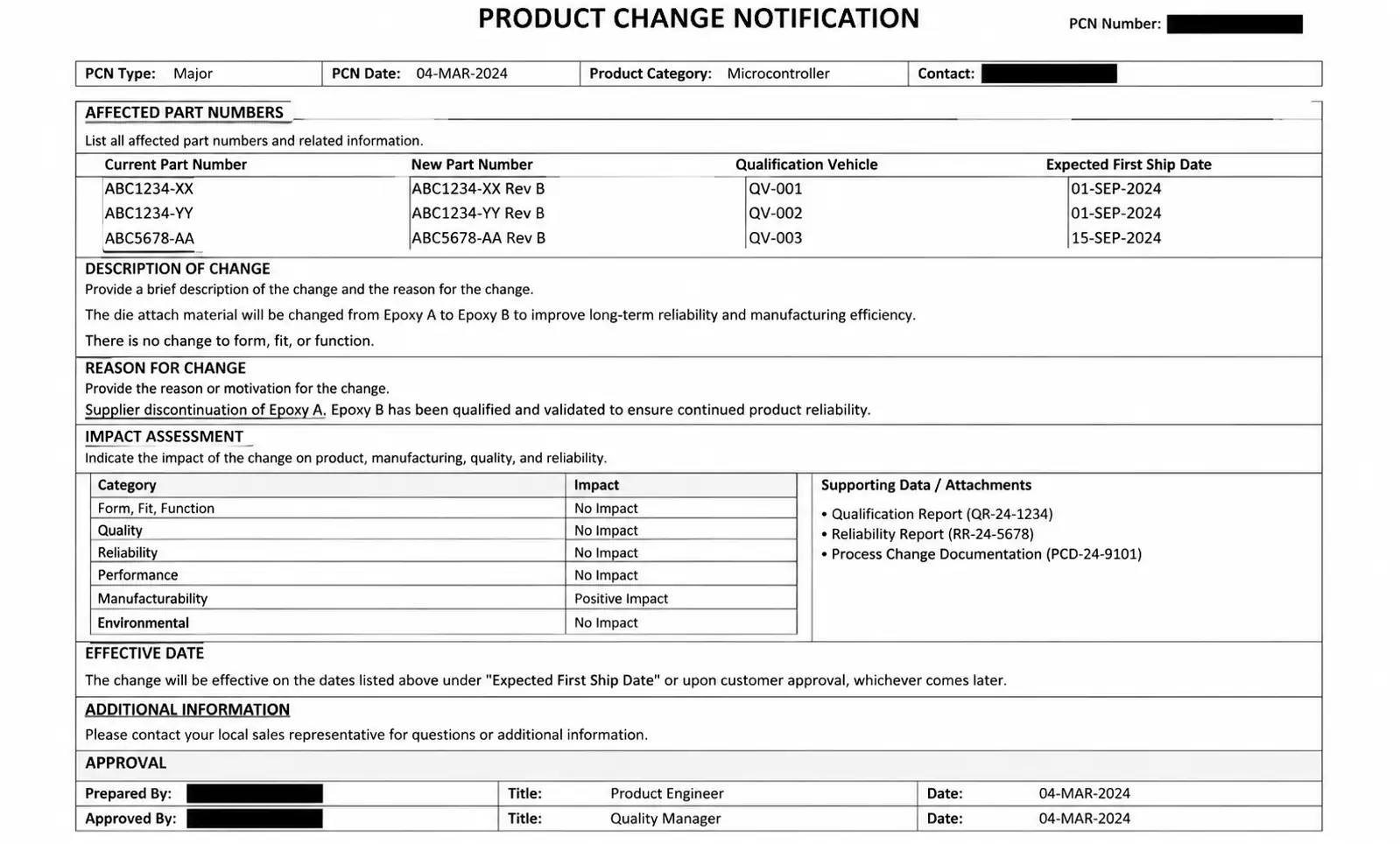

Tài liệu Thông báo Thay đổi Sản phẩm hiển thị chi tiết thay đổi linh kiện quan trọng
Đối với các nhà sản xuất thiết bị y tế theo ISO 13485, ngay cả những thay đổi nhỏ về linh kiện cũng có thể yêu cầu cập nhật tệp lịch sử thiết kế. Các nhà cung cấp ô tô phải đánh giá xem PCN có ảnh hưởng đến tài liệu PPAP theo IATF 16949 hay không.
| Loại PCN | Ví dụ | Mức độ rủi ro | Phản hồi yêu cầu |
|---|---|---|---|
| Chức năng Fit-Fit | Cấu hình chân, thông số điện tử, kích thước bao bì | Cao | Đánh giá lại đầy đủ, đánh giá thiết kế, thông báo cho khách hàng |
| Thay đổi sản xuất | Chuyển sản xuất, thay đổi nút quy trình, thu nhỏ khuôn | Trung bình-Cao | Kiểm tra độ tin cậy, xác thực lô hàng đủ điều kiện |
| Thay đổi vật liệu | Chuyển tiếp không chì, hợp chất khuôn, vật liệu nền | Trung bình | Tài liệu tuân thủ, đánh giá độ tin cậy |
| Hành chính | Cập nhật bảng thông số kỹ thuật, đánh dấu linh kiện, nhãn bao bì | Thấp | Cập nhật tài liệu, không cần kiểm thử |
Chỉ báo cảnh báo sớm
Thông báo EOL chính thức đại diện cho giai đoạn vòng đời cuối cùng. Các tín hiệu trước đây cung cấp cửa sổ phản hồi dài hơn. Theo dõi hướng dẫn sản phẩm của nhà sản xuất cho các chỉ định NRND, thường diễn ra trước thời kỳ EOL từ 12-36 tháng. Việc kéo dài thời gian giao hàng từ 8 tuần lên 16+ tuần thường cho thấy sản xuất bị hạn chế — một dấu hiệu báo trước khi ngừng sản xuất.

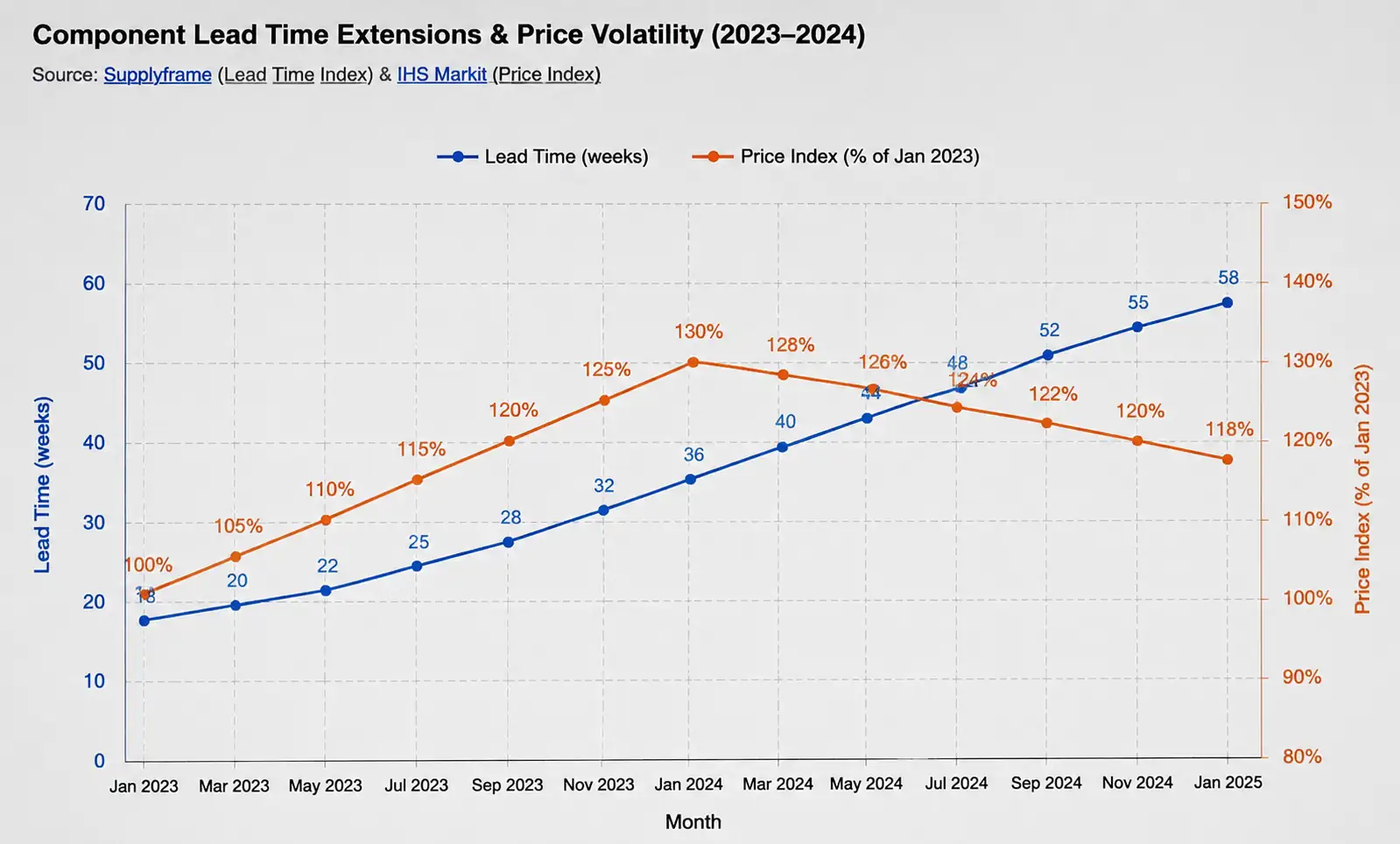

Biểu đồ thể hiện thời gian giao hàng linh kiện và xu hướng giá cả cho thấy sự lỗi thời
Các thành phần cho thấy mức tăng giá 30%+ trên các nhà phân phối trong một quý được điều tra giá trị cho phân bổ hoặc giảm sản lượng. Các cuộc gọi báo cáo lợi nhuận của nhà sản xuất thường dự báo các đợt EOL sắp tới vài tháng trước khi PCN chính thức được phát hành.
4. Chiến lược Ứng phó NRND và EOL
Các danh hiệu NRND (Không khuyến nghị cho Thiết kế Mới) đánh dấu sự chuyển tiếp từ độ trưởng thành sang suy giảm. Các nhà sản xuất tiếp tục sản xuất nhưng báo hiệu sắp kết thúc vòng đời, cung cấp thời gian lập kế hoạch quan trọng—thường là 12-36 tháng trước khi hết hạn sử dụng chính thức.
Khi nhận được thông báo từ NRND, hãy đánh giá ngay thời gian sản xuất sản phẩm. Các sản phẩm còn 12-24 tháng thường có thể chờ đợi tồn kho cho đến khi làm mới tự nhiên. Các sản phẩm cần sản xuất liên tục trong 3+ năm đòi hỏi phải có trình độ thay thế chủ động hoặc thiết kế lại.
Khung phân loại
Ưu tiên phản hồi dựa trên mức độ quan trọng của linh kiện, khối lượng sản xuất và độ phức tạp của việc đánh giá. ASIC và FPGA tùy chỉnh cần được chú ý ngay lập tức do các giới hạn nguồn duy nhất. Các thụ động tiêu chuẩn và IC thông thường cung cấp nhiều lựa chọn thay thế đòi hỏi xác thực tối thiểu.
Tính toán yêu cầu tổng vòng sử dụng trước khi cam kết sử dụng các phương án thay thế hoặc thiết kế lại. Nhân các năm sản xuất còn lại với mức tiêu thụ hàng năm, cộng thêm nhu cầu dự phòng dịch vụ (10-15% khối lượng sản xuất), và tổn hao năng suất yếu tố (3-5% cho lắp ráp SMT).
| Kịch bản | Số lượng sản xuất còn lại | Loại linh kiện | Chiến lược được đề xuất | Dòng thời gian |
|---|---|---|---|---|
| Sản phẩm trưởng thành có khối lượng thấp | <2 năm | Thành phần tiêu chuẩn | Mua lần cuối, vượt qua tồn kho | 3-6 tháng |
| Sản phẩm hiện hành với khối lượng lớn | 3-5 tuổi | IC hàng hóa | Các lựa chọn thay thế cho khách mời không cần thiết | 6-9 tháng |
| Hệ thống công nghiệp tuổi thọ lâu dài | 5-10+ tuổi | Bán dẫn công suất | Khởi động thiết kế lại, đa nguồn | 12-18 tháng |
| Ứng dụng quan trọng về an toàn | Biến đổi | Vi điều khiển | Thiết kế lại với các bộ phận thế hệ hiện tại | 18-24 tháng |
Chứng nhận linh kiện thay thế
Các thiết bị thay thế lắp đặt ngay cung cấp thời gian sản xuất nhanh nhất. Các lựa chọn tương thích chân thực sự giữ nguyên đặc tính điện và kích thước bao bì giống nhau, chỉ cần thay thế bằng mua sắm. Xác nhận độ vừa vặn cơ khí, xác nhận sự chồng lấn thông số điện trong dải nhiệt độ, và thực hiện thử nghiệm sản xuất giới hạn (100-500 chiếc) trước khi chuyển đổi hoàn toàn.
5. Khung Quyết Định Mua Lần Cuối
Thông báo hết hạn sử dụng sẽ kích hoạt các khoảng thời gian mua hàng lần cuối—thường là 6-12 tháng—đại diện cho cơ hội cuối cùng cho việc mua hàng trực tiếp từ nhà sản xuất. Những quyết định này liên quan đến sự đánh đổi phức tạp giữa đầu tư tồn kho, chi phí lưu trữ, rủi ro lỗi thời và các phương án thay thế.
Biểu đồ thể hiện thời gian giao hàng linh kiện và xu hướng giá cả cho thấy sự lỗi thời
Tính toán số lượng đơn hàng kinh tế bằng cách so sánh chi phí vận chuyển hàng tồn kho với các khoản phí bảo hiểm và chi phí thiết kế lại trong tương lai. Chi phí vận chuyển bao gồm không gian kho (5-15% hàng năm), bảo hiểm, rủi ro lỗi thời và chi phí cơ hội vốn. Hãy cân bằng với mức giá cao hơn 50-200% cho nguồn cung sau thị trường và chi phí thiết kế lại từ $50K-$500K+.
Đầu vào tính toán quan trọng
Dự báo nhu cầu chính xác quyết định thành công hay thất bại. Yêu cầu dự báo doanh số từ ban quản lý sản phẩm, độ chính xác dự báo lịch sử các yếu tố (thường 60-75% cho khoảng thời gian 2+ năm), và thêm bộ dự phòng dịch vụ. Đối với các sản phẩm có đường cong suy giảm theo cấp mũ, áp dụng mô hình tiêu thụ giảm thay vì dự báo tuyến tính.

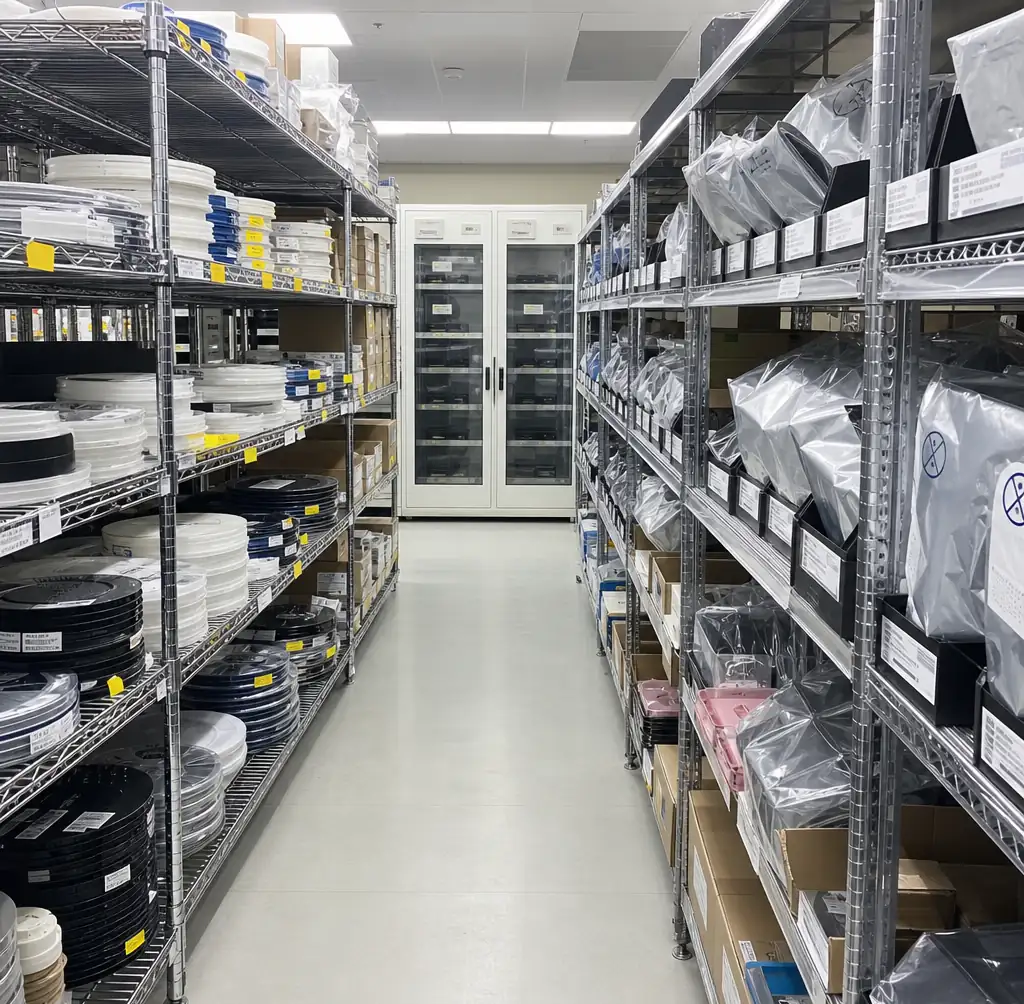

Cơ sở lưu trữ linh kiện kiểm soát nhiệt độ hiển thị quản lý tồn kho
Thời hạn sử dụng linh kiện đặt ra những giới hạn vật lý. Các thiết bị nhạy cảm với độ ẩm cần được bảo quản kiểm soát và nướng định kỳ. Tụ điện và pin điện phân có giới hạn tuổi thọ vốn có (5-10 năm). Hãy tính đến những hạn chế này vào số lượng mua tối đa ngay cả khi dự báo nhu cầu biện minh cho các đơn hàng lớn hơn.
| Yếu tố | Phương pháp tính toán | Giá trị điển hình | Tác động đến số lượng LTB |
|---|---|---|---|
| Độ chính xác dự báo | Phân tích phương sai lịch sử | Giảm 60-75% ở 2 tuổi | Giảm số lượng theo sai số |
| Phụ tùng dịch vụ | % khối lượng sản xuất | 10-15% | Thêm vào yêu cầu sản xuất |
| Chi phí lưu kho | % giá trị thành phần hàng năm | 5-15% | Giảm số lượng đơn hàng kinh tế |
| Thời hạn sử dụng | Thông số kỹ thuật | 2-10 tuổi | Nắp cứng với số lượng tối đa |
Mua liên danh
Các sản phẩm có khối lượng khiêm tốn có thể không đủ để duy trì số lượng đặt hàng tối thiểu trong các giai đoạn EOL—thường là 5.000-10.000 đơn vị tối thiểu. Phối hợp với các nhà sản xuất khác sử dụng cùng một linh kiện để tổng hợp nhu cầu. Các hiệp hội ngành và nhóm mua hàng do nhà phân phối hỗ trợ cho phép tham gia vào các cơ hội mua hàng lần cuối mà bình thường không thể tiếp cận. Dịch vụ hợp nhất nhà cung cấp(/supplierConsolidation.html) của chúng tôi phối hợp mua hàng liên minh trên các cơ sở khách hàng.
6. Thiết kế lại vs Đánh giá linh kiện thay thế
Khi hàng tồn kho mua lần cuối không đủ hoặc các lựa chọn thay thế không tương thích với drop-in, việc thiết kế lại ở cấp độ bo mạch trở nên cần thiết. Quyết định thiết kế lại cân bằng giữa chi phí kỹ thuật, thời gian kiểm định và rủi ro liên tục sản xuất với khả năng sẵn sàng lâu dài và cải thiện hiệu suất.
Thiết kế lại nhỏ nhằm giải quyết tình trạng lỗi thời của một linh kiện trong khi vẫn giữ bố trí bo mạch. Việc thay thế bộ điều chỉnh điện áp đã ngừng sản xuất bằng bộ tương đương dòng điện với mạng phản hồi đã được chỉnh sửa là phạm vi điển hình. Ngân sách 15K-$50K cho chi phí kỹ thuật và thời gian 3-6 tháng bao gồm xây dựng nguyên mẫu và kiểm tra.

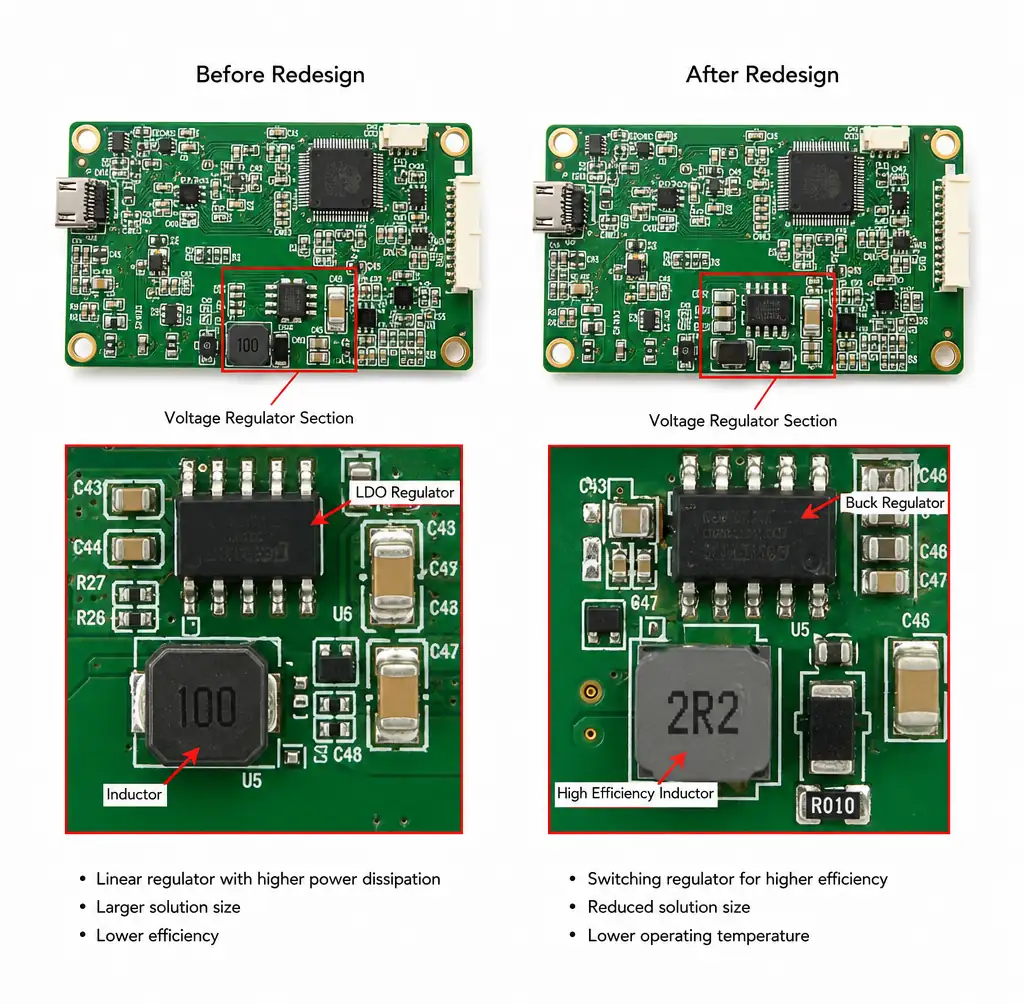

So sánh bố trí PCB cho thấy các sửa đổi thiết kế lại linh kiện
Các thiết kế lại lớn làm mới nhiều thành phần, thường chuyển sang vi điều khiển thế hệ hiện tại hoặc kiến trúc nguồn điện. Những điều này biện minh cho chi phí khi nhiều thành phần cùng lúc trở nên lỗi thời hoặc khi kiến trúc hiện tại giới hạn khả năng mở rộng hiệu năng. Dự kiến chi phí từ $100K-$500K và thời gian 9-18 tháng bao gồm di chuyển firmware và kiểm tra lại tuân thủ.
Đánh giá tác động quy định
Thiết kế lại ảnh hưởng đến các sản phẩm quan trọng về an toàn hoặc được quy định sẽ kích hoạt việc xác minh tuân thủ. Thiết bị y tế cần cập nhật hồ sơ lịch sử thiết kế và có thể phải nộp hồ sơ quy định mới. Điện tử ô tô phải tuân thủ các yêu cầu quản lý thay đổi IATF 16949 và các yêu cầu PPAP riêng của khách hàng. Hệ số 6-12 tháng cho chu kỳ kiểm định ô tô vào thời gian thiết kế lại.
| Thiết kế lại phạm vi | Chi phí điển hình | Dòng thời gian | Áp dụng tốt nhất khi |
|---|---|---|---|
| Hoán đổi linh kiện đơn | $5K-$15K | 2-3 tháng | Giải pháp thay thế có sẵn, tác động quy định thấp |
| Sửa đổi đoạn mạch | $15K-$50K | 3-6 tháng | Tương đương chức năng đòi hỏi phải thay đổi thiết kế |
| Làm mới nền tảng | $100K-$500K | 9-18 tháng | Nhiều vấn đề lỗi thời, cơ hội nâng cấp hiệu suất |
| Thiết kế lại hoàn toàn | $500K+ | 18-24+ tháng | Chu trình làm mới sản phẩm được đồng bộ, yêu cầu quy định nghiêm ngặt |
Thực hành tái thiết kế chống lỗi thời
Khi cần thiết kế lại, hãy triển khai lựa chọn thành phần theo vòng đời để kéo dài các khoảng thời gian làm mới. Chuyển sang các linh kiện trong giai đoạn trưởng thành sớm (3-5 năm sau khi giới thiệu) từ các nhà sản xuất đã có cam kết hỗ trợ lâu dài. Texas Instruments, Analog Devices và Microchip duy trì cam kết sản xuất 15+ năm cho các linh kiện công nghiệp và ô tô.

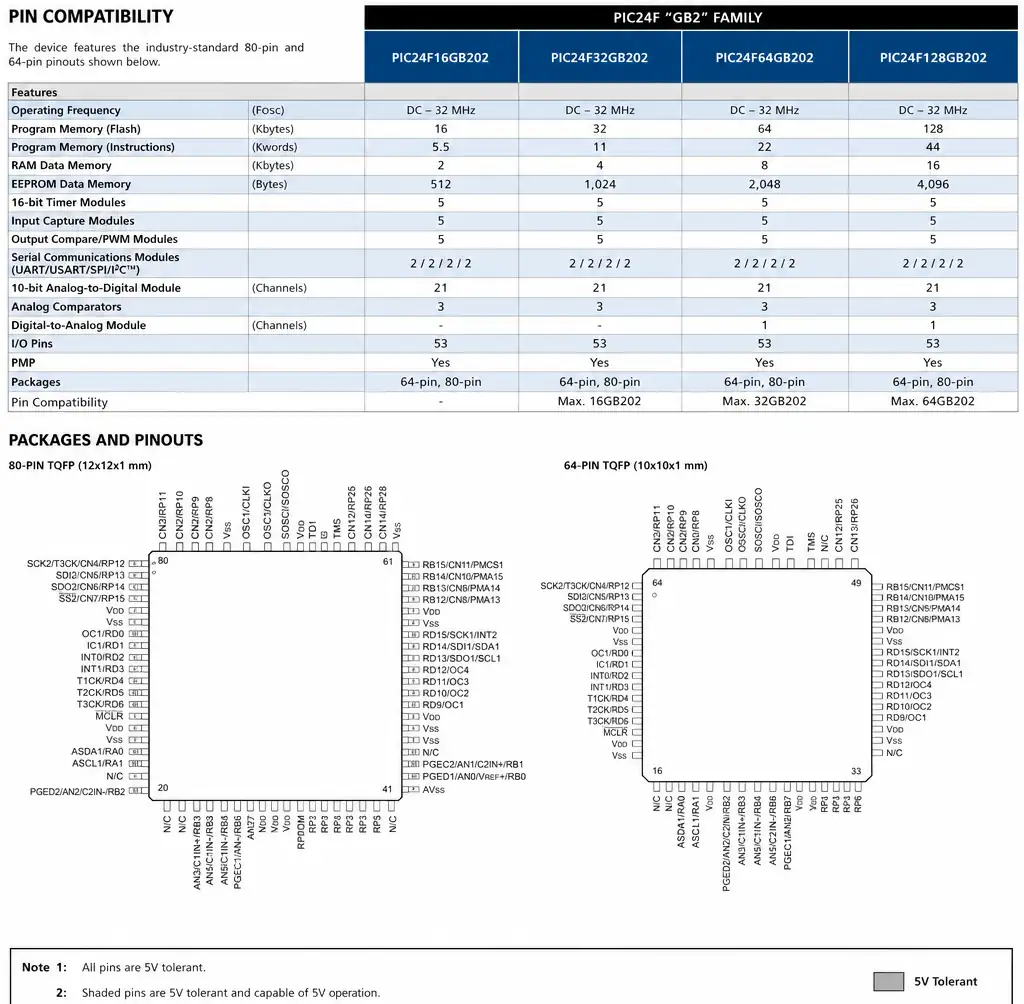

Biểu đồ tương thích chân họ linh kiện hiển thị các đường nâng cấp
Chuẩn hóa theo các nhóm linh kiện thay vì số linh kiện cụ thể khi hiệu năng cho phép. Việc lựa chọn vi điều khiển từ các dòng tương thích chân cho phép di chuyển trong tương lai sang các biến thể bộ nhớ cao hơn mà không cần thay đổi PCB.
7. Câu hỏi thường gặp
Sự khác biệt giữa trạng thái NRND và EOL là gì?
NRND (Không khuyến nghị cho thiết kế mới) nghĩa là nhà sản xuất vẫn sản xuất linh kiện nhưng không khuyến khích các thiết kế mới, báo hiệu việc ngừng sản xuất trong tương lai thường trong vòng 12-36 tháng. EOL (Kết thúc vòng đời) thông báo ngừng sản xuất chính thức, kích hoạt khoảng thời gian mua hàng lần cuối từ 6-12 tháng trước khi không còn hàng qua các kênh được ủy quyền.
Chúng ta có thể tiếp tục sử dụng linh kiện sau khi hết hạn qua các nguồn aftermarket không?
Các nguồn sau thị trường duy trì tồn kho linh kiện hết hạn sử dụng nhưng với mức giá cao hơn 50-200% với rủi ro bị nhiễm hàng giả. Cách này phù hợp với nhu cầu dự phòng dịch vụ hạn chế (dưới 500 chiếc mỗi năm) nhưng lại không bền vững cho sản xuất liên tục. Luôn kiểm tra tài liệu truy xuất nguồn gốc và thực hiện kiểm tra đầu vào cho các giao dịch mua sau khi mua lại.
Yêu cầu giám sát PCN khác nhau như thế nào giữa các ngành?
Các nhà sản xuất thiết bị y tế theo ISO 13485 phải theo dõi tất cả các PCN ảnh hưởng đến hồ sơ lịch sử thiết kế và đánh giá nhu cầu nộp lại theo quy định. Các nhà cung cấp ô tô theo IATF 16949 đánh giá PCN dựa trên tài liệu PPAP. Điện tử công nghiệp và thương mại thường tập trung vào các thay đổi về hình dạng phù hợp chức năng trong khi chỉ xem PCN hành chính như các bản cập nhật tài liệu.
8. Kết luận
Quản lý vòng đời linh kiện hiệu quả biến sự lỗi thời từ khủng hoảng lặp đi lặp lại thành quy trình kinh doanh được quản lý. Thực hành thiết kế chủ động, giám sát PCN có hệ thống, quyết định mua lần cuối có tính toán và khởi xướng thiết kế lại kịp thời phối hợp cùng nhau để bảo vệ tính liên tục sản xuất trong suốt vòng đời sản phẩm kéo dài hàng thập kỷ.
Để được hỗ trợ toàn diện về vòng đời bao gồm giám sát PCN, kiểm định linh kiện thay thế và phối hợp mua hàng lần cuối, hãy khám phá dịch vụ quản lý vòng đời sản phẩm của Hitop Tech Limited (/productLifecycle.html). Đội ngũ mua sắm của chúng tôi duy trì các cơ sở dữ liệu vòng đời trên 500.000+ linh kiện với hệ thống cảnh báo sớm để phát hiện nguy cơ lỗi thời từ 12-24 tháng trước khi có thông báo kết thúc chính thức. Liên hệ với chúng tôi để thảo luận về các chiến lược vòng đời cho danh mục sản phẩm cụ thể của bạn.
