Hướng dẫn lựa chọn bộ chỉnh lưu cầu: Thiết kế mạch, thông số và ứng dụng

Chuyển đổi nguồn AC sang DC là một yêu cầu cơ bản trong các thiết bị điện tử hiện đại. Cho dù bạn đang thiết kế nguồn điện cho thiết bị công nghiệp, hệ thống ô tô hay thiết bị tiêu dùng, việc lựa chọn bộ chỉnh lưu cầu phù hợp sẽ ảnh hưởng trực tiếp đến hiệu quả, độ tin cậy và tổng chi phí hệ thống. Hướng dẫn này hướng dẫn các thông số kỹ thuật, phương pháp lựa chọn và cân nhắc thiết kế quan trọng nhất đối với các kỹ sư và nhóm mua sắm.

Mục lục

  1. [Bộ chỉnh lưu cầu là gì và nó hoạt động như thế nào] (# 1-bộ chỉnh lưu cầu là gì và nó hoạt động như thế nào)
  2. [Giải thích các thông số kỹ thuật chính] (# 2-key-technical-parameters-explained)
  3. [Cách chọn bộ chỉnh lưu cầu phù hợp cho ứng dụng của bạn] (# 3-cách chọn chỉnh lưu cầu bên phải cho ứng dụng của bạn)
  4. [So sánh hiệu suất: Bộ chỉnh lưu cầu rời rạc và tích hợp] (# 4-hiệu suất-so sánh-rời rạc-vs-tích hợp-cầu-chỉnh lưu)
  5. [Cân nhắc thiết kế và cạm bẫy phổ biến] (# 5-cân nhắc thiết kế và cạm bẫy phổ biến)
  6. [Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng] (# 6-Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng)
  7. [Câu hỏi thường gặp] (# 7-Câu hỏi thường gặp)
  8. [Kết luận và các bước tiếp theo được đề xuất] (# 8-kết luận và khuyến nghị-bước tiếp theo)

1. Bộ chỉnh lưu cầu là gì và nó hoạt động như thế nào

Bộ chỉnh lưu cầu là một mạch chỉnh lưu toàn sóng chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều xung (DC) bằng cách sử dụng bốn điốt được sắp xếp theo cấu hình cầu. Không giống như bộ chỉnh lưu nửa sóng lãng phí một nửa chu kỳ AC, bộ chỉnh lưu cầu sử dụng cả nửa chu kỳ dương và âm, cung cấp gấp đôi tần số đầu ra và các đặc tính đầu ra DC tốt hơn đáng kể.

Mạch hoạt động bằng cách dẫn hai điốt trong mỗi nửa chu kỳ: trong nửa chu kỳ dương, điốt D1 và D2 dẫn điện, hướng dòng điện qua tải theo một hướng; trong nửa chu kỳ âm, điốt D3 và D4 dẫn điện, duy trì cùng một hướng dòng điện qua tải. Cấu hình này giúp loại bỏ sự cần thiết của máy biến áp khai thác trung tâm, giảm chi phí và độ phức tạp của máy biến áp trong hầu hết các thiết kế nguồn điện.

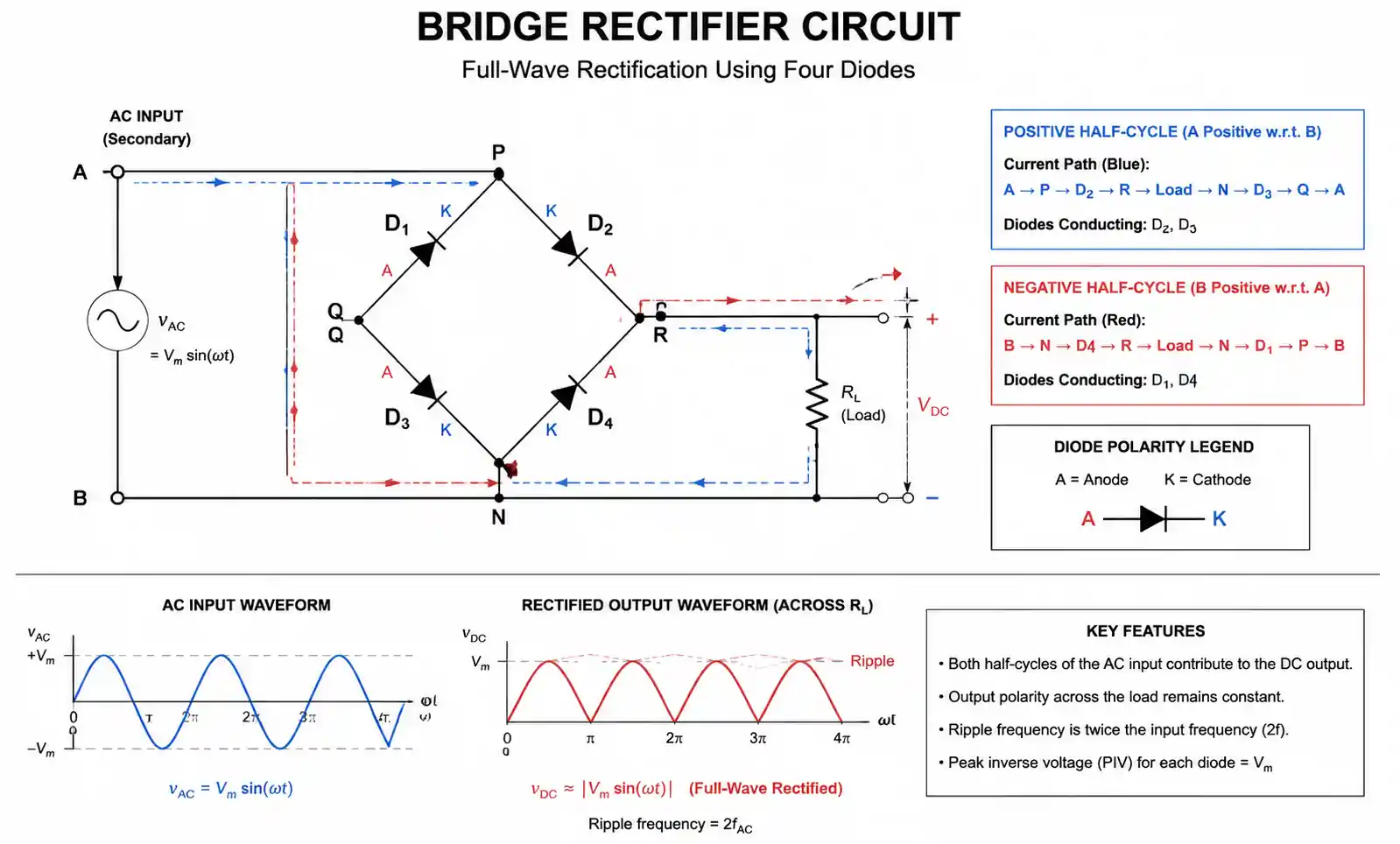

1-bridge-rectifier-circuit-diagram

Bộ chỉnh lưu cầu có sẵn ở hai dạng chính: thiết kế thành phần rời rạc sử dụng các điốt riêng lẻ và các mô-đun chỉnh lưu cầu tích hợp đóng gói tất cả bốn điốt trong một thành phần duy nhất với sơ đồ chân được tiêu chuẩn hóa. Sự lựa chọn giữa các triển khai này phụ thuộc vào mức công suất, yêu cầu quản lý nhiệt, hạn chế về không gian PCB và mục tiêu chi phí.

2. Giải thích các thông số kỹ thuật chính

Việc lựa chọn bộ chỉnh lưu cầu thích hợp đòi hỏi phải hiểu một số thông số quan trọng ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của mạch.

Điện áp ngược đỉnh (PRV hoặc VRRM): Thông số kỹ thuật này xác định điện áp tối đa mà mỗi diode phải chịu được khi phân cực ngược. Trong bộ chỉnh lưu cầu, mỗi diode trải qua điện áp đầu vào AC đỉnh đầy đủ cộng với điện áp đầu ra DC trong thời gian không dẫn điện của nó. Để có biên độ an toàn, hãy chọn xếp hạng VRRM ít nhất gấp 1.5 đến 2 lần điện áp đầu vào AC đỉnh của bạn. Đối với đầu vào 230VAC (đỉnh 325V), hãy chỉ định điốt có VRRM tối thiểu 600V, mặc dù các bộ phận 800V hoặc 1000V cung cấp biên độ tin cậy tốt hơn.

Đánh giá dòng điện chuyển tiếp (IF (AV)):* * Tham số này chỉ định dòng điện chuyển tiếp trung bình mà bộ chỉnh lưu có thể xử lý liên tục trong các điều kiện nhiệt xác định. Hãy chú ý đến thông số kỹ thuật môi trường nhiệt — hầu hết các bảng dữ liệu đều đánh giá dòng điện ở nhiệt độ trường hợp cụ thể (thường là 50 ° C, 75 ° C hoặc 100 ° C). Ở nhiệt độ môi trường cao hơn hoặc tản nhiệt không đủ, công suất dòng điện thực tế giảm đáng kể. Bộ chỉnh lưu cầu định mức 25A ở nhiệt độ vỏ 50 ° C chỉ có thể xử lý 15A ở 100 ° C.

Giảm điện áp chuyển tiếp (VF): Mỗi điốt dẫn điện trong cầu giảm điện áp và vì hai điốt dẫn đồng thời, tổng tổn thất điện năng bằng 2 × VF × IL. Điốt silicon tiêu chuẩn thường giảm 0,7-1,0V trên mỗi điểm nối. Điốt Schottky giảm điều này xuống 0,3-0,5V, cải thiện đáng kể hiệu quả trong các ứng dụng điện áp thấp, dòng điện cao. Đối với đầu ra 5V / 10A, giảm VF từ 0.9V xuống 0.4V trên mỗi diode sẽ giảm tổn thất điện năng từ 18W xuống 8W — một cải tiến đáng kể.

Tham số Silicon tiêu chuẩn Phục hồi nhanh Schottky Siêu nhanh
Giảm điện áp chuyển tiếp (VF) 0,8-1,0V 0,8-1,1V 0,3-0,5V 0,9-1,2V
Thời gian phục hồi ngược (trr) 2-5μs 35-75 giây <10 giây 25-35 giây
Các ứng dụng tiêu biểu Nguồn điện 50 / 60Hz SMPS lên đến 100kHz Điện áp thấp DC/DC SMPS tần số cao
Chi phí so với tiêu chuẩn Đường cơ sở 1.3-1.8× 1.5-2.5× 2.0-3.0×
Nhiệt độ giao nhau tối đa 150-175 °C 150-175 °C 125-150 °C 150-175 °C

Bảng so sánh này nêu bật sự đánh đổi cơ bản giữa tốc độ chuyển mạch và giảm điện áp thuận. Bộ chỉnh lưu Schottky vượt trội trong các ứng dụng điện áp thấp, nơi tổn thất dẫn điện chiếm ưu thế, trong khi phục hồi nhanh và điốt cực nhanh là điều cần thiết cho các ứng dụng chuyển mạch tần số cao mặc dù VF cao hơn.

Thời gian phục hồi ngược (trr) :* * Trong nguồn điện chuyển mạch, phục hồi ngược diode gây ra dòng điện tăng đột biến, EMI và tổn thất chuyển mạch. Điốt chỉnh lưu tiêu chuẩn với trr 2-5μs chỉ phù hợp với các ứng dụng tần số đường truyền (50 / 60Hz). Bộ nguồn chế độ chuyển mạch hoạt động ở 50-150kHz yêu cầu điốt phục hồi nhanh (trr < 75ns) hoặc điốt cực nhanh (trr < 35ns). Điốt Schottky có khả năng phục hồi ngược tối thiểu do hoạt động đa số sóng mang của chúng, khiến chúng trở nên lý tưởng để chỉnh lưu tần số cao lên đến vài trăm kHz.

Điện trở nhiệt (RθJC và RθJA):* * Các thông số này xác định mức độ hiệu quả truyền nhiệt từ mối nối đến vỏ (RθJC) và từ mối nối đến không khí xung quanh (RθJA). Giá trị điện trở nhiệt thấp hơn cho thấy khả năng tản nhiệt tốt hơn. Để hoạt động đáng tin cậy, hãy đảm bảo nhiệt độ mối nối duy trì dưới định mức tối đa (thường là 150-175 ° C) trong điều kiện xấu nhất. Tính toán bằng cách sử dụng: TJ = TA + (Tổn thất điện × RθJA) hoặc với tản nhiệt: TJ = TA + (Tổn thất điện × (RθJC + RθCS + RθSA)).

3. Cách chọn bộ chỉnh lưu cầu phù hợp cho ứng dụng của bạn

Lựa chọn bộ chỉnh lưu cầu tuân theo một phương pháp có hệ thống tính đến các yêu cầu về điện, ràng buộc nhiệt và các điều kiện cụ thể của ứng dụng.

Bước 1: Xác định các yêu cầu đầu vào và đầu ra. Bắt đầu bằng cách ghi lại dải điện áp đầu vào AC (bao gồm dung sai và điều kiện thoáng qua), điện áp và dòng điện đầu ra DC yêu cầu, yêu cầu điều chỉnh tải dự kiến và tần số hoạt động. Đối với nguồn điện đầu vào đa năng (85-265VAC), điều này xác định yêu cầu VRRM. Đối với nguồn cung cấp điều khiển công nghiệp 24VAC, xếp hạng điện áp thấp hơn là đủ nhưng thiết kế nhiệt trở nên quan trọng hơn do dòng điện cao hơn.

Bước 2: Tính toán xếp hạng hiện tại với biên độ an toàn. Dòng điện trung bình qua mỗi diode bằng một nửa dòng tải DC, nhưng dòng điện RMS xác định độ nóng. Đối với bộ lọc đầu vào tụ điện (cấu trúc liên kết phổ biến nhất), dòng sạc cực đại cao chạy qua bộ chỉnh lưu trong khoảng thời gian dẫn ngắn. Sử dụng hệ số hình thức từ ứng dụng cụ thể của bạn — các bộ lọc đầu vào tụ điện điển hình yêu cầu bộ chỉnh lưu được đánh giá là 1.5-1.8× dòng điện đầu ra DC. Đầu ra DC 10A thường yêu cầu bộ chỉnh lưu cầu được đánh giá cho dòng chuyển tiếp trung bình 15-18A.

Bước 3: Đánh giá tổn thất điện năng và thiết kế nhiệt. Tính toán tổng công suất tiêu tán: P = 2 × VF × IDC (trung bình). Xác minh rằng nhiệt độ mối nối vẫn nằm trong giới hạn: TJ (tối đa) = TA (tối đa) + (P × RθJA). Nếu TJ vượt quá 125 ° C, hãy cân nhắc sử dụng điốt Schottky cho VF thấp hơn, thêm tản nhiệt để giảm điện trở nhiệt, chọn gói lớn hơn với RθJC tốt hơn hoặc song song nhiều bộ chỉnh lưu để phân phối nhiệt.

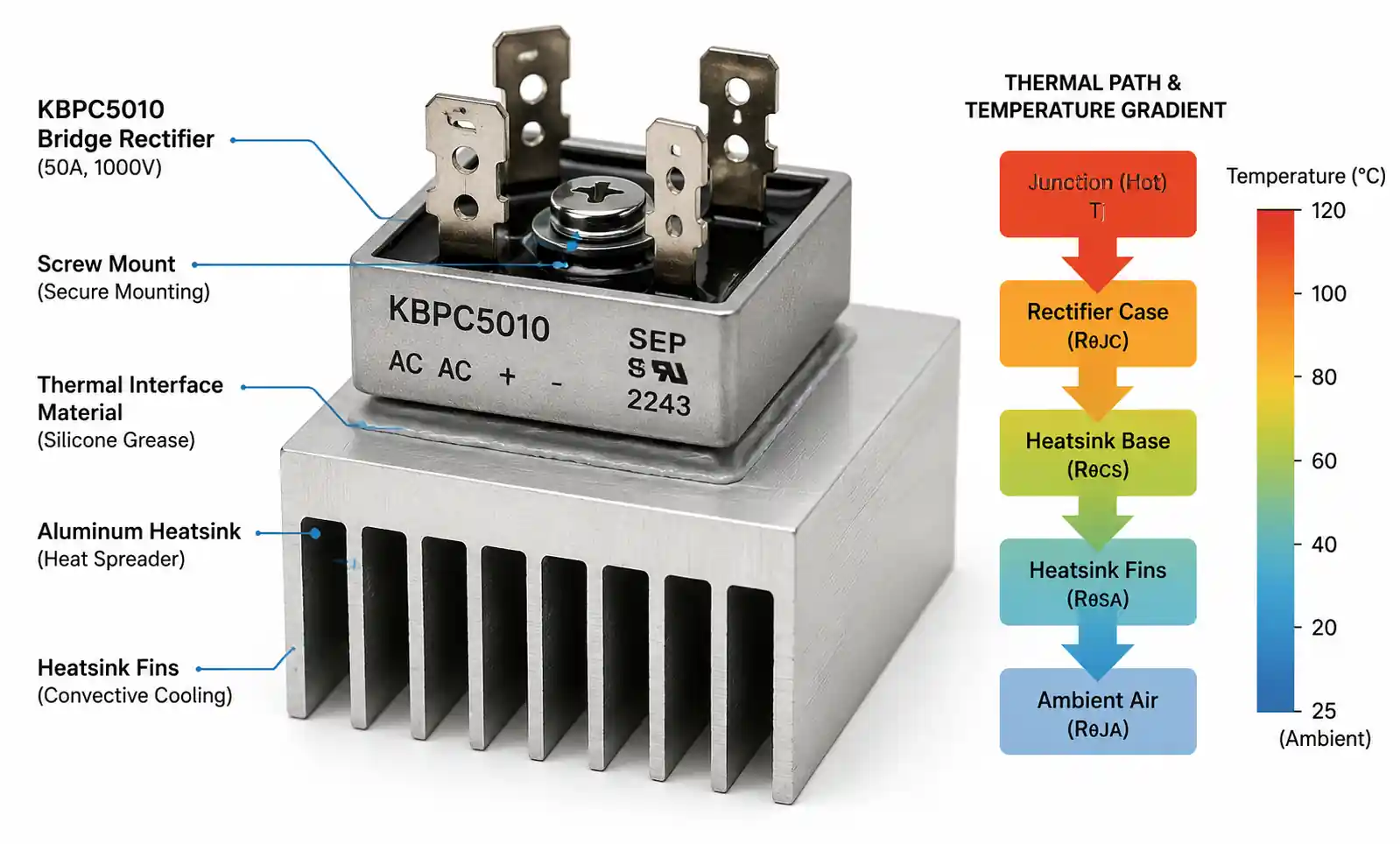

2-bridge-rectifier-thermal-management

Bước 4: Chọn loại diode dựa trên tần số hoạt động. Các ứng dụng tần số đường truyền (máy biến áp 50 / 60Hz) hoạt động tốt với bộ chỉnh lưu silicon tiêu chuẩn — chi phí thấp nhất, xếp hạng dòng điện cao nhất. Tần số chuyển mạch 20-100kHz yêu cầu điốt phục hồi nhanh để giảm thiểu tổn thất chuyển mạch và EMI. Các ứng dụng tần số cao trên 100kHz được hưởng lợi từ điốt cực nhanh hoặc điốt Schottky. Đầu ra điện áp thấp (<24VDC) hầu như luôn biện minh cho bộ chỉnh lưu Schottky do tiết kiệm tổn thất dẫn điện.

Bước 5: Xem xét các tùy chọn đóng gói và lắp đặt. Các mô-đun cầu xuyên lỗ (dòng KBPC, GBU, GBPC) đơn giản hóa việc lắp ráp và cung cấp khả năng gắn tản nhiệt tích hợp trong một gói nhỏ gọn. Các gói gắn trên bề mặt (DIP, SOIC, SOP) tiết kiệm không gian PCB nhưng có dung lượng dòng điện hạn chế. Triển khai diode rời rạc mang lại sự linh hoạt tối đa cho các thiết kế công suất cao yêu cầu các giải pháp nhiệt tùy chỉnh. Các mô-đun gắn trên khung xử lý mức công suất cao nhất với phần đính kèm tản nhiệt bắt vít.

Loại ứng dụng Loại Diode được đề xuất VRRM điển hình IF (AV) điển hình Yếu tố lựa chọn chính
Cung cấp điều khiển công nghiệp 24VAC Silicon tiêu chuẩn 200-400V 10-35A Chi phí và tình trạng sẵn có
SMPS đầu vào đa năng (85-265VAC) Phục hồi nhanh 600-1000V 1-10A Thời gian phục hồi ngược
Ô tô 12V/24V DC-DC Schottky 60-100V 10-30A Giảm điện áp chuyển tiếp thấp
Giai đoạn đầu vào DC biến tần năng lượng mặt trời Phục hồi nhanh hoặc SiC 600-1200V 20-50A Khả năng nhiệt độ cao
Trình điều khiển LED đầu ra điện áp thấp Schottky 60-200V 1-5A Tối ưu hóa hiệu quả

Ma trận lựa chọn dựa trên ứng dụng này chứng minh cách các điều kiện hoạt động quyết định lựa chọn thành phần. Cột "Key Selection Factor" xác định tham số nào chi phối quyết định thiết kế cho từng danh mục ứng dụng.

4. So sánh hiệu suất: Bộ chỉnh lưu cầu rời rạc và tích hợp

Các kỹ sư thường phải đối mặt với sự lựa chọn giữa việc xây dựng bộ chỉnh lưu cầu từ điốt rời rạc hoặc sử dụng các mô-đun tích hợp. Mỗi cách tiếp cận mang lại những lợi thế riêng biệt tùy thuộc vào các ưu tiên thiết kế.

Mô-đun cầu tích hợp đóng gói tất cả bốn điốt trong một vỏ đúc với sơ đồ chân được tiêu chuẩn hóa (AC1, AC2, +, -). Các mô-đun này đơn giản hóa việc mua sắm, giảm chi phí lắp ráp, giảm thiểu diện tích PCB và cung cấp các đặc tính nhiệt nhất quán. Chúng có sẵn trong các cấu hình xuyên lỗ (sê-ri KBPC, GBU) với các mấu gắn tản nhiệt tích hợp cho các ứng dụng nguồn từ 1A đến 50A. Cầu nối gắn trên bề mặt (dòng MB, DF) phục vụ các ứng dụng công suất thấp hơn lên đến 2-3A. Hạn chế chính là giảm tính linh hoạt trong quản lý nhiệt và không có khả năng tối ưu hóa việc lựa chọn diode riêng lẻ.

Triển khai Diode rời rạc sử dụng bốn điốt chỉnh lưu riêng lẻ trong cấu hình cầu truyền thống. Cách tiếp cận này cho phép trộn các loại diode (sử dụng Schottky cho chân dòng điện cao và phục hồi nhanh để xử lý điện áp), tối ưu hóa phân phối nhiệt trên PCB bằng cách cách tách các điốt ra xa nhau, chọn điốt có đặc tính trr hoặc VF cụ thể cho ứng dụng chính xác của bạn và đạt được tổng công suất dòng điện cao hơn bằng cách sử dụng các gói diode riêng lẻ lớn hơn. Sự đánh đổi bao gồm tăng số lượng thành phần (4 điốt so với 1 mô-đun), định tuyến PCB phức tạp hơn và chi phí lắp ráp cao hơn một chút.

Cân nhắc Mô-đun tích hợp Điốt rời rạc
Số lượng thành phần 1 mô-đun 4 điốt
Khu vực PCB (thiết kế 10A điển hình) 15-25mm² 30-60mm²
Chi phí lắp ráp Thấp hơn (vị trí đơn) Cao hơn (4 vị trí)
Tính linh hoạt trong thiết kế nhiệt Giới hạn trong gói RθJC Khoảng cách linh hoạt và tản nhiệt
Công suất hiện tại (giới hạn thực tế) Lên đến 50A (mô-đun đơn) >100A (với bố cục phù hợp)
Chi phí ở mức xếp hạng 10A (tương đối) Đường cơ sở 0.8-1.2×
Chế độ thất bại Hỏng cầu hoàn toàn Lỗi diode đơn (3 vẫn hoạt động)

Dựa trên kinh nghiệm thiết kế, các mô-đun tích hợp có ý nghĩa đối với các ứng dụng mục đích chung, nơi các yêu cầu hiện tại phù hợp với xếp hạng mô-đun tiêu chuẩn, chi phí và thời gian đưa ra thị trường là ưu tiên và không gian PCB bị hạn chế. Triển khai rời rạc được ưu tiên khi dòng điện vượt quá 35-40A (yêu cầu mô-đun song song hoặc điốt rời rạc lớn hơn), quản lý nhiệt yêu cầu tản nhiệt phân tán hoặc các đặc tính diode cụ thể (Schottky hỗn hợp và phục hồi nhanh) tối ưu hóa hiệu suất.

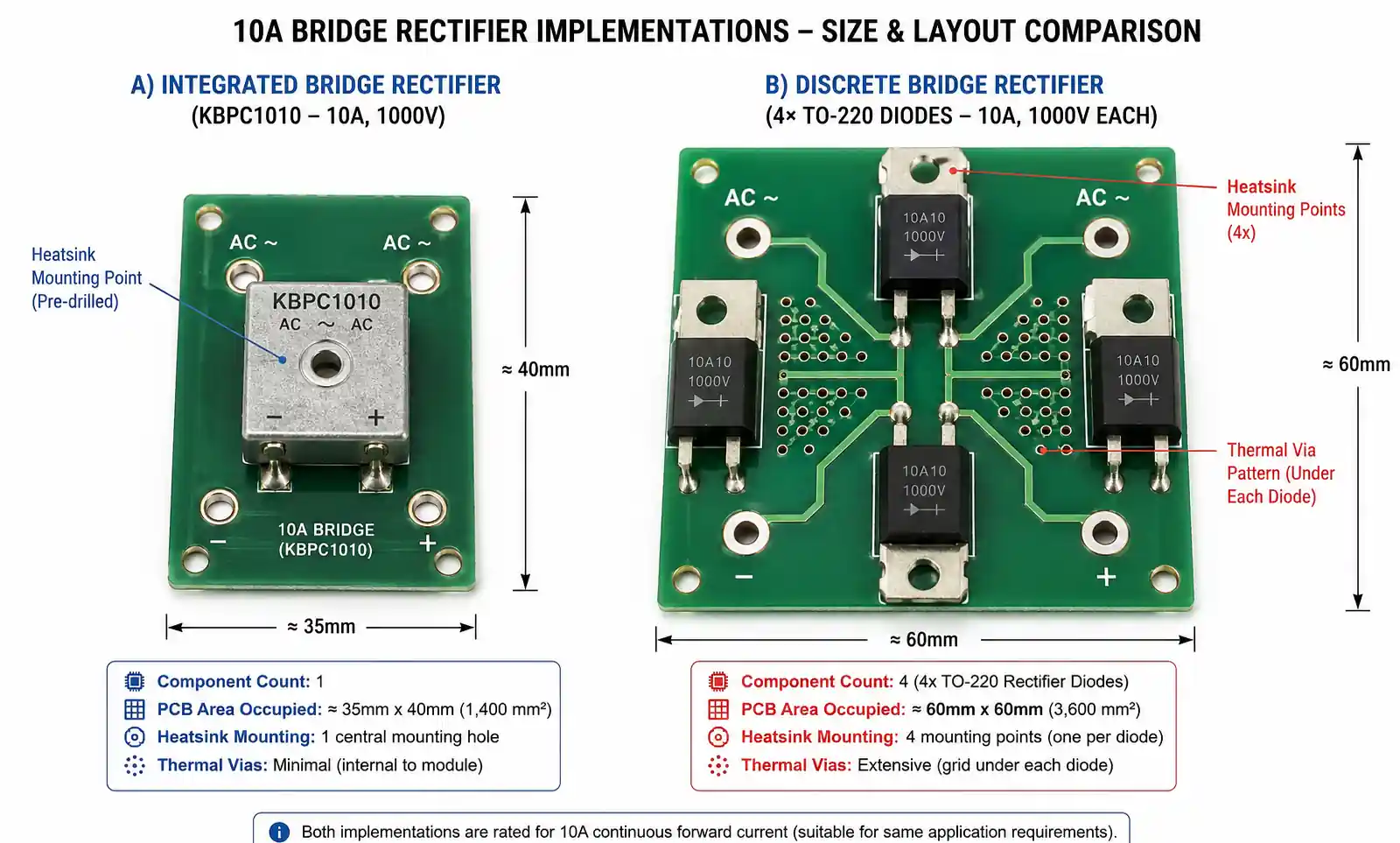

3-integrated-vs-discrete-bridge-rectifiers

5. Cân nhắc thiết kế và những cạm bẫy phổ biến

Ngay cả các kỹ sư có kinh nghiệm cũng gặp phải các vấn đề với việc triển khai bộ chỉnh lưu cầu. Hiểu được các chế độ lỗi phổ biến này sẽ cải thiện thành công trong thiết kế lần đầu.

Bảo vệ dòng khởi động không đầy đủ: Khi bật nguồn, các tụ lọc đã phóng điện sẽ hút dòng điện tăng có thể vượt quá dòng điện ở trạng thái ổn định 20-50×. Nguồn điện 10A có thể thấy đỉnh khởi động 200-300A kéo dài vài mili giây. Bộ chỉnh lưu tiêu chuẩn thường có thể xử lý các đợt tăng vọt ngắn 10× dòng định mức của chúng, nhưng chu kỳ lặp đi lặp lại hoặc thiết kế cận biên gây ra hư hỏng tích lũy. Các giải pháp bao gồm nhiệt điện trở NTC nối tiếp với đầu vào AC (giới hạn khởi động ở 10-30A), mạch giới hạn khởi động chủ động cho mức công suất cao hơn, mạch khởi động mềm sạc dần tụ lọc hoặc chọn bộ chỉnh lưu có xếp hạng IFSM (dòng điện tăng) cao — thường là 10-20× định mức IF (AV) cho nửa chu kỳ 60Hz.

Giảm điện áp không đủ: Chỉ định VRRM khớp chính xác điện áp xoay chiều đỉnh không để lại biên độ cho quá độ đường dây, tăng đột biến điện áp từ chuyển mạch cảm ứng hoặc sự thay đổi dung sai thành phần. Một sai lầm phổ biến là chọn điốt 400V cho đầu vào 230VAC vì điện áp cực đại là 325V. Trên thực tế, điện áp đường dây có thể đạt 250-265VAC trong điều kiện đường dây cao (đỉnh 370V) và các sự kiện quá áp thoáng qua có thể thêm 50-100V nữa. Xếp hạng VRRM 600V hoặc 800V cung cấp biên độ thích hợp. Đối với các ứng dụng có độ tin cậy cao, hãy duy trì ít nhất 2× giảm tốc độ trên VRRM.

Lỗi bố cục PCB: Bố cục kém tạo ra một số cơ chế lỗi. Đặt tụ lọc cách xa đầu ra của bộ chỉnh lưu làm tăng độ tự cảm dấu vết, gây ra chuông điện áp và có khả năng vượt quá VRRM trong các sự kiện thoáng qua nhanh. Diện tích đồng không đủ dưới bộ chỉnh lưu hoặc không đủ vias nhiệt cho các mặt phẳng nối đất bên trong ngăn cản khả năng tản nhiệt thích hợp. Định tuyến dòng điện chuyển mạch tần số cao qua mạch chỉnh lưu ghép nhiễu vào đầu vào AC. Các phương pháp hay nhất bao gồm đặt các tụ điện số lượng lớn trong phạm vi 10-15mm tính từ đầu ra DC của bộ chỉnh lưu, sử dụng ít nhất 2oz đồng cho các dấu vết công suất của bộ chỉnh lưu, thực hiện các vias nhiệt (đường kính 0.3mm, khoảng cách 1mm) dưới mỗi điểm nối diode và tách các mạch chuyển mạch nhiễu khỏi các phần bộ lọc chỉnh lưu / đầu vào.

Bỏ qua dòng rò ngược ở nhiệt độ cao: Dòng rò rỉ ngược diode tăng xấp xỉ gấp đôi cho mỗi lần tăng nhiệt độ 10 ° C. Ở nhiệt độ tiếp giáp 125 ° C, rò rỉ có thể đạt 100-500μA trên mỗi diode — đáng kể trong các ứng dụng chính xác. Điều này ảnh hưởng đến mức tiêu thụ điện năng dự phòng trong nguồn điện, có thể phóng điện tụ điện trong hệ thống pin dự phòng và gây ra lỗi đo trong các mạch cảm biến trở kháng cao. Nếu ứng dụng của bạn nhạy cảm với rò rỉ, hãy chỉ định IR tối đa ở nhiệt độ tiếp giáp dự kiến, không chỉ ở 25 ° C.

Xem xét không đầy đủ về tần số gợn sóng: Bộ chỉnh lưu cầu tạo ra đầu ra DC với gợn sóng ở gấp đôi tần số đầu vào — 100Hz cho nguồn điện 50Hz, 120Hz cho 60Hz. Tần số gợn sóng cao hơn cho phép tụ lọc nhỏ hơn cho cùng điện áp gợn sóng đầu ra. Khi thiết kế nguồn cung cấp chuyển mạch với mặt trước tần số đường truyền, hãy nhớ rằng tụ điện số lượng lớn phải lưu trữ năng lượng trong toàn bộ chu kỳ nửa chu kỳ (10ms cho 50Hz, 8.3ms cho 60Hz). Việc giảm kích thước tụ điện này gây ra gợn sóng quá mức và tăng ứng suất dòng điện đỉnh của bộ chỉnh lưu.

6. Cân nhắc về chuỗi cung ứng và tìm nguồn cung ứng

Tính khả dụng của bộ chỉnh lưu cầu nối và các đặc điểm chuỗi cung ứng ảnh hưởng đáng kể đến việc lập kế hoạch vòng đời sản phẩm.

Bối cảnh nhà cung cấp: Thị trường chỉnh lưu cầu được phục vụ tốt bởi nhiều nhà sản xuất bao gồm Vishay, ON Semiconductor, Diodes Incorporated, Micro Commercial Components (MCC) và Bourns. Bối cảnh cạnh tranh này thường đảm bảo tính khả dụng tốt và giá cả hợp lý. Tuy nhiên, các mô-đun dòng điện cao cụ thể hoặc các loại phục hồi nhanh chuyên dụng có thể có nguồn thứ hai hạn chế, có khả năng tạo ra rủi ro cung cấp cho sản xuất số lượng lớn.

Giải pháp tiêu chuẩn so với giải pháp tùy chỉnh: Đối với hầu hết các ứng dụng, các bộ phận trong danh mục đáp ứng các yêu cầu và mang lại sự cân bằng tốt nhất giữa chi phí và tính khả dụng. Các mô-đun cầu tiêu chuẩn (sê-ri KBPC, sê-ri GBU, sê-ri MB) được sản xuất với số lượng lớn với độ sâu tồn kho tuyệt vời tại các nhà phân phối lớn. Các mạch tích hợp tùy chỉnh hoặc ứng dụng cụ thể có thể tối ưu hóa chi phí BOM với khối lượng rất lớn (>100 nghìn đơn vị hàng năm) nhưng làm tăng thời gian đánh giá và rủi ro chuỗi cung ứng.

Cân nhắc về thời gian giao hàng và MOQ: Bộ chỉnh lưu cầu hàng hóa thường duy trì thời gian giao hàng tiêu chuẩn 8-16 tuần từ các nhà sản xuất, với kho nhà phân phối cung cấp sẵn có ngay lập tức cho các bộ phận thông thường. Các thành phần chuyên dụng (cầu SiC Schottky, mô-đun phục hồi nhanh điện áp cao) có thể kéo dài đến 16-24 tuần. Số lượng đặt hàng tối thiểu từ các nhà phân phối dao động từ 1-50 chiếc đối với các loại tiêu chuẩn. Các đơn đặt hàng trực tiếp của nhà sản xuất thường yêu cầu 500-5000 MOQ tùy thuộc vào gói và xếp hạng hiện tại.

Yếu tố tìm nguồn cung ứng Bộ chỉnh lưu hàng hóa (<10A) Mô-đun dòng điện cao (>25A) Các loại đặc biệt (SiC, Cực nhanh)
Độ sâu cổ phiếu của nhà phân phối điển hình Cao (>10k đơn vị) Trung bình (1-5k đơn vị) Thấp (100-500 đơn vị)
Số lượng nguồn đủ điều kiện 5-8 nhà sản xuất 3-5 nhà sản xuất 1-3 nhà sản xuất
Thời gian giao hàng tiêu chuẩn 8-12 tuần 12-16 tuần 16-24 tuần
Biến động giá Thấp Thấp-Trung bình Trung bình-Cao
Rủi ro lỗi thời Rất thấp Thấp Trung bình

Chiến lược tìm nguồn cung ứng thay thế: Đối với các thiết kế yêu cầu >10 nghìn đơn vị hàng năm, hãy đủ điều kiện cho ít nhất hai nhà sản xuất cho bộ chỉnh lưu cầu quan trọng. Tương đương tham số rất đơn giản vì bảng dữ liệu chuẩn hóa các thông số kỹ thuật. Khi thiết kế, tránh chỉ định các loại gói độc quyền khóa bạn vào một nhà cung cấp duy nhất. Các gói tiêu chuẩn (KBPC, GBU, DIP, SOIC) duy trì các tùy chọn đa nguồn rộng rãi.

Rủi ro hàng giả: Bộ chỉnh lưu cầu nối, đặc biệt là số bộ phận phổ biến như KBPC3510 hoặc GBU8J, đôi khi xuất hiện dưới dạng giả mạo thông qua các kênh phân phối trái phép. Các bộ phận này có thể sử dụng khuôn không đạt tiêu chuẩn, giao diện nhiệt không đủ hoặc các thành phần cấp thấp hơn được nhận xét. Đối với sản xuất, bộ chỉnh lưu cầu nguồn độc quyền từ các nhà phân phối được ủy quyền (Digi-Key, Mouser, Arrow, Avnet) hoặc trực tiếp từ các nhà sản xuất. Yêu cầu tài liệu truy xuất nguồn gốc lô cho các ứng dụng có độ tin cậy cao.

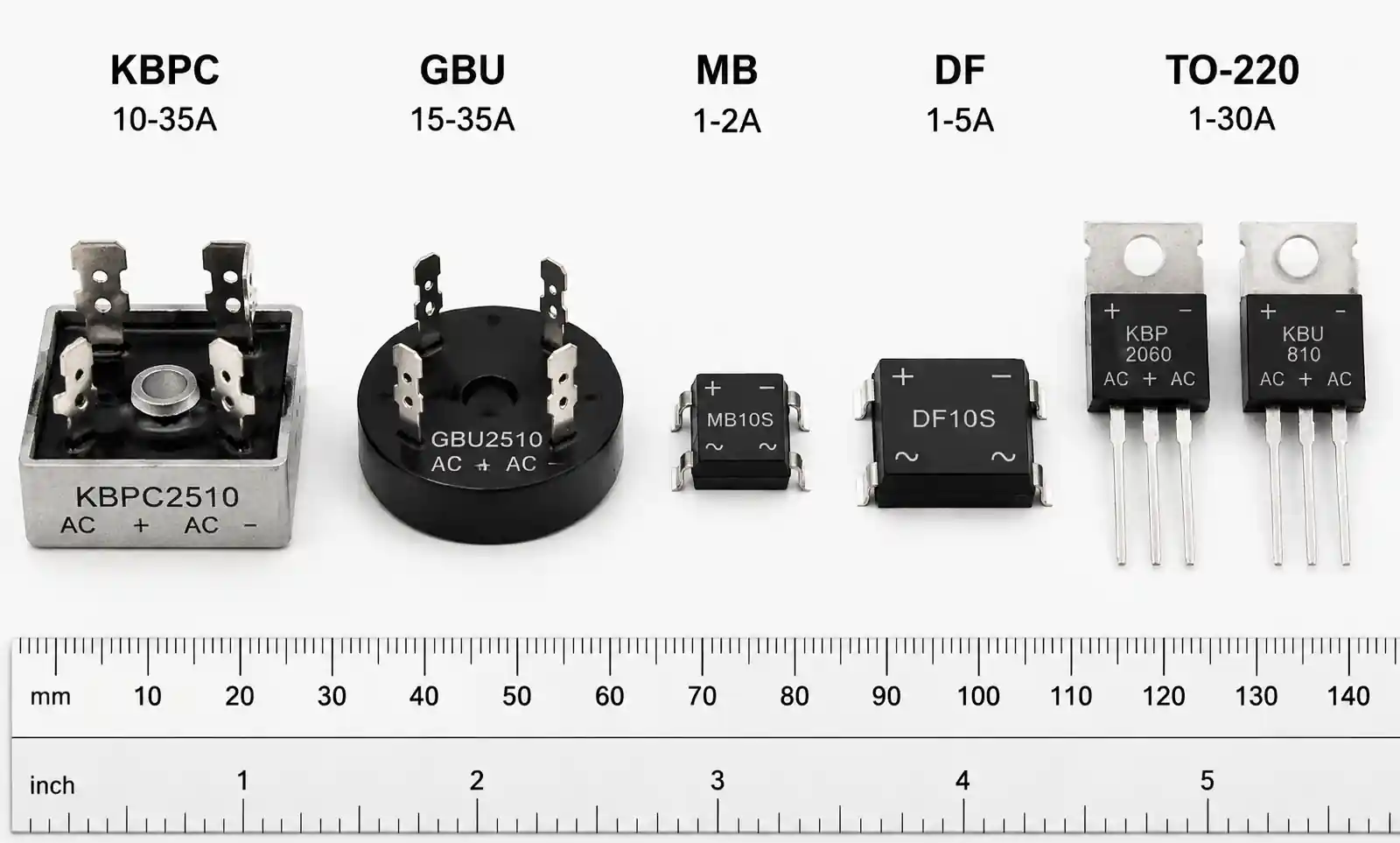

4-bridge-rectifier-package-types

7. Câu hỏi thường gặp

Sự khác biệt giữa bộ chỉnh lưu cầu nối và bộ chỉnh lưu vòi trung tâm toàn sóng là gì?

Cả hai mạch đều cung cấp chỉnh lưu toàn sóng, nhưng bộ chỉnh lưu cầu sử dụng bốn điốt mà không yêu cầu máy biến áp khai thác giữa, trong khi thiết kế vòi trung tâm chỉ cần hai điốt nhưng yêu cầu máy biến áp có cuộn dây thứ cấp khai thác trung tâm. Bộ chỉnh lưu cầu tiết kiệm hơn cho hầu hết các ứng dụng vì máy biến áp vòi trung tâm có giá cao hơn đáng kể so với máy biến áp tiêu chuẩn. Cấu hình cầu cũng cung cấp gấp đôi điện áp đầu ra cho một điện áp thứ cấp của máy biến áp nhất định, làm cho nó được ưa chuộng ngoại trừ trong các ứng dụng điện áp rất thấp, nơi giảm điện áp hai diode (1.4-2.0V) của thiết kế vòi trung tâm mang lại lợi thế.

Làm cách nào để tính toán kích thước tụ lọc cần thiết?

Đối với bộ chỉnh lưu cầu nối có bộ lọc đầu vào tụ điện, hãy sử dụng giá trị gần đúng: C ≥ (IDC × t) / ΔVDC, trong đó t là thời gian phóng điện (khoảng một nửa chu kỳ gợn sóng — 5ms cho 100Hz, 4.15ms cho 120Hz) và ΔVDC là điện áp gợn sóng từ đỉnh đến đỉnh có thể chấp nhận được. Đối với tải 5A có gợn sóng 1V ở 100Hz: C ≥ (5A × 0.005 giây) / 1V = 25,000μF. Trong thực tế, sử dụng 30.000-40.000μF để tính đến dung sai tụ điện và lão hóa. Hãy nhớ rằng điện dung lớn hơn làm tăng dòng khởi động, yêu cầu bảo vệ chống sét lan truyền thích hợp.

Tôi có thể chỉnh lưu cầu song song để tăng công suất dòng điện không?

Có, nhưng chia sẻ hiện tại phụ thuộc vào các đặc điểm VF phù hợp. Điốt có VF giống hệt nhau ở dòng điện hoạt động sẽ chia sẻ dòng điện đồng đều. Sự thay đổi VF điển hình giữa các lô sản xuất dao động từ 50-150mV, gây mất cân bằng dòng điện 10-25%. Để hoạt động song song đáng tin cậy, hãy chọn các mô-đun từ cùng một lô sản xuất, duy trì môi trường nhiệt phù hợp (tiếp xúc tản nhiệt và luồng không khí bằng nhau) và giảm tổng công suất xuống 1,6-1,8× dòng điện định mức của một mô-đun thay vì chỉ nhân lên. Đối với dòng điện trên 50A, điốt dòng điện cao rời rạc với quản lý nhiệt riêng lẻ thường cung cấp chi phí và độ tin cậy tốt hơn so với các mô-đun song song.

Tôi nên thực hiện kiểm tra nào để xác nhận lựa chọn bộ chỉnh lưu cầu nối?

Các thử nghiệm xác nhận quan trọng bao gồm hình ảnh nhiệt dưới tải tối đa để xác minh nhiệt độ tiếp giáp vẫn dưới 125 ° C với biên độ thích hợp, đo dòng khởi động khi khởi động nguội để xác nhận mức độ tăng áp đầy đủ và xác minh hiệu quả khởi động mềm của nhiệt điện trở NTC, đo gợn sóng đầu ra trên dải tải và điều kiện điện áp đầu vào, kiểm tra ứng suất điện áp ngược ở 80-90% VRRM để xác định bất kỳ mức giảm điện áp biên nào, và chu kỳ nhiệt dài hạn (25 ° C đến 85 ° C, 100+ chu kỳ) cho các ứng dụng có độ tin cậy cao. Nếu thiết kế của bạn hoạt động trong môi trường có độ rung cao, thử nghiệm sốc và rung sẽ xác nhận tính toàn vẹn của mối hàn và lắp tản nhiệt.

Làm cách nào để chọn giữa bộ chỉnh lưu cầu silicon và silicon carbide (SiC)?

Bộ chỉnh lưu cacbua silic cung cấp tổn thất chuyển mạch thấp hơn, hoạt động ở nhiệt độ cao hơn (nhiệt độ tiếp giáp lên đến 175-200 °C) và thời gian phục hồi ngược bằng không, nhưng chi phí cao hơn 3-5× so với silicon tương đương. SiC biện minh cho sự cao cấp của mình trong các ứng dụng tần số cao (>100kHz) nơi tổn thất chuyển mạch chiếm ưu thế, môi trường nhiệt độ cao (môi trường xung quanh >125 ° C) hoặc các thiết kế quan trọng về hiệu quả mà mọi điểm phần trăm đều quan trọng (bộ biến tần năng lượng mặt trời, bộ sạc EV). Đối với chỉnh lưu tần số đường truyền 50 / 60Hz thông thường, điốt phục hồi nhanh silicon cung cấp sự cân bằng hiệu suất chi phí tốt nhất. Từ tần số chuyển mạch 100-200kHz, thực hiện phân tích tổng chi phí hệ thống tính đến việc giảm kích thước tản nhiệt, từ tính nhỏ hơn và tăng hiệu suất.

Nguyên nhân gây ra lỗi chỉnh lưu cầu nối và làm thế nào tôi có thể ngăn chặn nó?

Các chế độ hỏng hóc phổ biến bao gồm quá ứng suất nhiệt do tản nhiệt không đủ hoặc công suất dòng điện bị đánh giá thấp, hư hỏng tăng đột biến điện áp khi vượt quá VRRM do quá độ hoặc giảm không đủ, ứng suất dòng khởi động lặp đi lặp lại gây mỏi liên kết dây và nứt mối hàn do chu kỳ nhiệt hoặc ứng suất cơ học. Các chiến lược phòng ngừa bao gồm giảm dòng điện xuống 60-80% công suất định mức để hoạt động liên tục, duy trì biên độ điện áp 1,5-2× trên VRRM, thực hiện giới hạn khởi động (nhiệt điện trở NTC hoặc mạch hoạt động), đảm bảo thiết kế nhiệt phù hợp với đủ diện tích đồng và tản nhiệt, đồng thời sử dụng vias nhiệt cho các mặt phẳng bên trong để triển khai gắn trên bề mặt. Trong các ứng dụng có độ tin cậy cao, hãy theo dõi nhiệt độ chỉnh lưu trong quá trình kiểm tra chất lượng và xác minh nhiệt độ tiếp giáp vẫn dưới 100°C.

8. Kết luận và các bước tiếp theo được đề xuất

Lựa chọn bộ chỉnh lưu cầu ảnh hưởng trực tiếp đến hiệu quả cung cấp điện, độ tin cậy và tổng chi phí hệ thống. Các quyết định cơ bản — mô-đun tích hợp so với điốt rời rạc, silicon tiêu chuẩn so với Schottky so với phục hồi nhanh và lựa chọn gói để quản lý nhiệt — nên được thúc đẩy bởi các yêu cầu ứng dụng cụ thể của bạn thay vì mặc định các thành phần quen thuộc.

Đối với các ứng dụng tần số đường truyền có yêu cầu dòng điện vừa phải (<15A), các mô-đun cầu nối tích hợp mang lại sự cân bằng tốt nhất giữa chi phí, tính đơn giản và độ tin cậy. Thiết kế dòng điện cao (>25A) được hưởng lợi từ việc triển khai diode rời rạc giúp phân phối tải nhiệt và cho phép cấu hình tản nhiệt tùy chỉnh. Đầu ra điện áp thấp (<24VDC) hầu như luôn biện minh cho bộ chỉnh lưu Schottky mặc dù chi phí cao hơn do cải thiện hiệu suất đáng kể từ việc giảm tổn thất dẫn điện.

Trước khi hoàn tất lựa chọn của bạn, hãy xác minh rằng nhiệt độ mối nối vẫn dưới 125 ° C trong điều kiện xấu nhất, VRRM cung cấp biên độ ít nhất 1.5× so với vol hoạt động đỉnhtage bao gồm quá độ, bảo vệ dòng khởi động hạn chế đầy đủ ứng suất đột biến và thiết kế nhiệt của bạn tính đến môi trường hoạt động thực tế (nhiệt độ môi trường, luồng không khí, hiệu quả tản nhiệt).

Để tiếp tục thiết kế bộ chỉnh lưu cầu của bạn, hãy tải xuống bảng dữ liệu cho các thành phần ứng cử viên từ ít nhất hai nhà sản xuất để đảm bảo tính khả dụng của nhiều nguồn, tính toán mức tiêu tán điện năng và hiệu suất nhiệt trong các điều kiện hoạt động cụ thể của bạn, tạo nguyên mẫu thiết kế của bạn với thử nghiệm nhiệt để xác nhận tính toán nhiệt độ mối nối và thiết lập chứng chỉ nguồn thứ hai cho khối lượng sản xuất vượt quá 10 nghìn đơn vị hàng năm.
